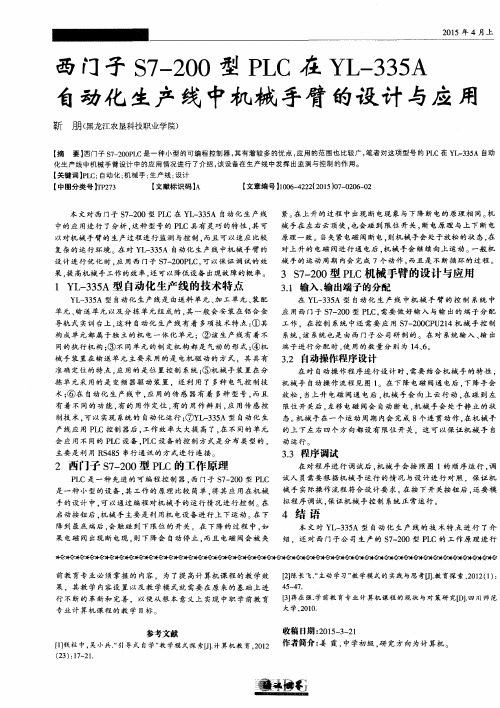

采用西门子PLC控制的自动化生产线案例

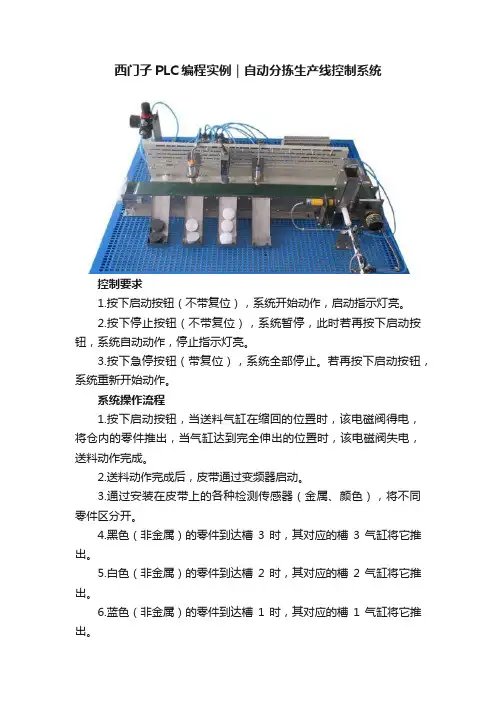

西门子PLC编程实例｜自动分拣生产线控制系统
控制要求
1.按下启动按钮（不带复位），系统开始动作，启动指示灯亮。

2.按下停止按钮（不带复位），系统暂停，此时若再按下启动按钮，系统自动动作，停止指示灯亮。

3.按下急停按钮（带复位），系统全部停止。

若再按下启动按钮，系统重新开始动作。

系统操作流程
1.按下启动按钮，当送料气缸在缩回的位置时，该电磁阀得电，将仓内的零件推出，当气缸达到完全伸出的位置时，该电磁阀失电，送料动作完成。

2.送料动作完成后，皮带通过变频器启动。

3.通过安装在皮带上的各种检测传感器（金属、颜色），将不同零件区分开。

4.黑色（非金属）的零件到达槽3时，其对应的槽3气缸将它推出。

5.白色（非金属）的零件到达槽2时，其对应的槽2气缸将它推出。

6.蓝色（非金属）的零件到达槽1时，其对应的槽1气缸将它推出。

7.金属零件到达皮带终端的到位开关时，机械手立即上升，上升到机械手的上限位时，右移：右移到右限位时，下降：下降到下限位时，夹住金属零件，然后上升：上升到上限位时，左移：左移到左限位时，下降：下降到下限位时，放开零件：放开零件后，上升：上升到上限位时，右移：右移到右限位时，完成金属零件的放置。

每当放好一个零件后，送料气缸动作，推出下一个零件，系统循环动作。

I/O分配
PLC接线图
梯形图
今天的介绍就到这里了，感兴趣的朋友可以试着用顺序控制指令的编程方法实现这一控制！
本文转自锦绣添香，版权归原作者，侵删。

PLC在生产线控制中的应用案例分享PLC（可编程逻辑控制器）是一种常见的工业自动化设备，广泛应用于各种生产线的控制系统中。

本文将分享几个PLC在生产线控制中的应用案例，旨在探讨PLC的功能和应用，以及它们在提高生产效率和质量方面的作用。

案例一：汽车生产线在汽车生产线上，PLC扮演着关键的角色。

它通过接收传感器和外部设备的输入信号，对各个工作站的运行进行控制和调度。

通过编程，PLC可以对不同的操作进行精确的定时和顺序控制，确保每个工作站都按照正确的步骤进行，并与其他工作站协调合作。

举个例子，在汽车装配线上，PLC可以控制机械臂的动作和位置，确保零部件的准确提取和装配。

它还可以监控传送带的速度和方向，及时调整生产节奏，以适应不同车型和订单的要求。

通过PLC的应用，汽车生产线可以实现高效、精确和稳定的生产，大大提升了生产效率和产品质量。

案例二：食品加工生产线在食品加工行业，PLC也发挥着重要的作用。

以饼干生产线为例，PLC可以控制不同工作站的温度、时间和速度等参数，实现对各个工艺环节的精确控制。

例如，在饼干生产的烘烤环节，PLC可以根据产品种类和要求，控制烤箱的温度和气流方向，确保饼干可以均匀烘烤，达到理想的口感和外观。

此外，PLC还可以监测并记录生产数据，如温度、湿度、压力等，以便质量控制人员进行分析和追溯。

案例三：包装生产线在包装行业，在PLC的应用下，生产线的包装过程可以更加高效、准确和可靠。

例如，在瓶装水生产线上，PLC可以控制灌装机的流量和速度，确保每个瓶子都按照预定的容量装满水。

它还可以监控瓶子的位置和运行速度，及时进行调整，避免瓶子的堵塞和脱落。

此外，PLC还可以与其他包装设备如贴标机、封口机等进行联动控制，实现自动化生产和包装过程。

综上所述，PLC在生产线控制中的应用案例丰富多样。

它的高可编程性和灵活性使得PLC适用于各种不同的生产线和行业。

通过合理的编程和控制，PLC能够提高生产效率、降低成本、提升产品质量，并且具备良好的稳定性和可靠性。

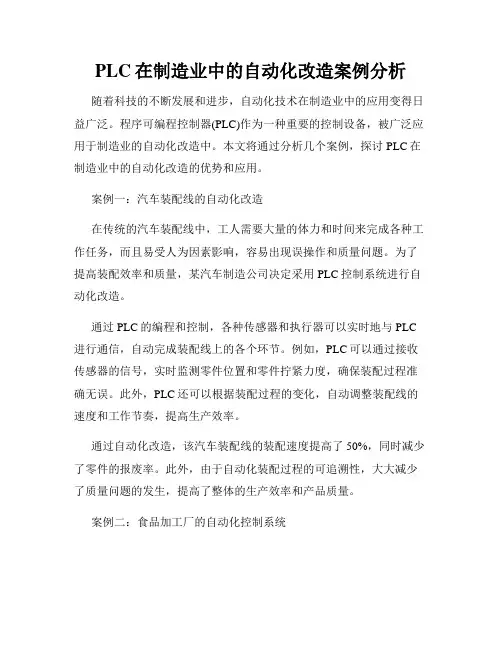

PLC在制造业中的自动化改造案例分析随着科技的不断发展和进步，自动化技术在制造业中的应用变得日益广泛。

程序可编程控制器(PLC)作为一种重要的控制设备，被广泛应用于制造业的自动化改造中。

本文将通过分析几个案例，探讨PLC在制造业中的自动化改造的优势和应用。

案例一：汽车装配线的自动化改造在传统的汽车装配线中，工人需要大量的体力和时间来完成各种工作任务，而且易受人为因素影响，容易出现误操作和质量问题。

为了提高装配效率和质量，某汽车制造公司决定采用PLC控制系统进行自动化改造。

通过PLC的编程和控制，各种传感器和执行器可以实时地与PLC 进行通信，自动完成装配线上的各个环节。

例如，PLC可以通过接收传感器的信号，实时监测零件位置和零件拧紧力度，确保装配过程准确无误。

此外，PLC还可以根据装配过程的变化，自动调整装配线的速度和工作节奏，提高生产效率。

通过自动化改造，该汽车装配线的装配速度提高了50%，同时减少了零件的报废率。

此外，由于自动化装配过程的可追溯性，大大减少了质量问题的发生，提高了整体的生产效率和产品质量。

案例二：食品加工厂的自动化控制系统在一个食品加工厂中，涉及到许多复杂的生产工艺和控制任务，需要大量的人力投入和精确的控制。

为了提高生产效率和减少人为因素对产品质量的影响，该加工厂引入了PLC控制系统进行自动化改造。

通过PLC的编程和控制，生产工艺的各个环节可以实现自动化控制。

例如，通过接收传感器的信号，PLC可以对温度、压力、流量等参数进行实时监测和控制，确保每个工艺环节的精确执行。

此外，PLC可以根据不同产品的需求，自动调整生产线的工作模式和参数设置，提高生产效率和产品质量。

通过自动化改造，该食品加工厂的生产能力提高了30%，同时大大减少了产品的浪费和损耗。

此外，由于自动化控制系统的精确性和稳定性，产品的质量得到了有效的保障。

整个加工过程更加高效、安全和可靠。

案例三：电子设备生产线的自动化优化在一个电子设备生产厂中，原本采用传统的人工操作方式，容易出现操作疏漏和质量问题。

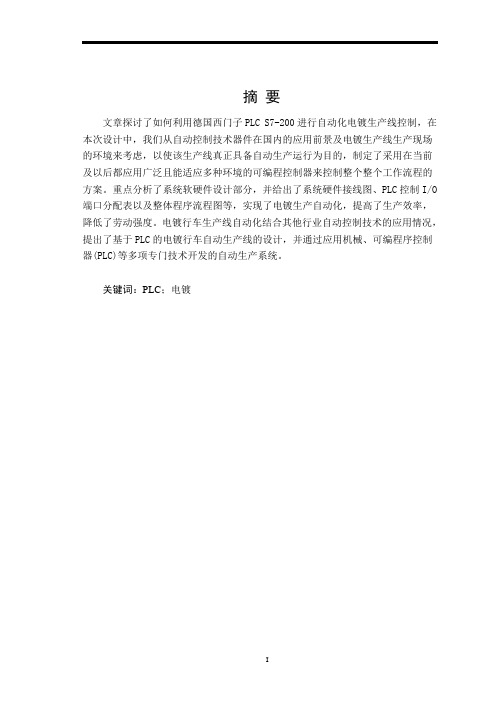

摘要文章探讨了如何利用德国西门子PLC S7-200进行自动化电镀生产线控制，在本次设计中，我们从自动控制技术器件在国内的应用前景及电镀生产线生产现场的环境来考虑，以使该生产线真正具备自动生产运行为目的，制定了采用在当前及以后都应用广泛且能适应多种环境的可编程控制器来控制整个整个工作流程的方案。

重点分析了系统软硬件设计部分，并给出了系统硬件接线图、PLC控制I/O 端口分配表以及整体程序流程图等，实现了电镀生产自动化，提高了生产效率，降低了劳动强度。

电镀行车生产线自动化结合其他行业自动控制技术的应用情况，提出了基于PLC的电镀行车自动生产线的设计，并通过应用机械、可编程序控制器(PLC)等多项专门技术开发的自动生产系统。

关键词：PLC；电镀目录第1章绪论 (1)1.1电镀生产线的控制系统概述与选题背景意义 (1)1.1.1基于PLC电镀生产线的控制系统的概述 (1)1.1.2课题的选题背景及意义 (1)1.2PLC的发展和历史趋势 (2)1.3PLC的分类 (2)1.4PLC系统组成及各部分的功能 (3)1.5PLC的基本工作原理 (3)第2章课程设计的方案 (5)第3章硬件设计 (6)3.1PLC机型选择 (6)3.2I/O分配表及其端子接线图 (6)3.3主电路的设计 (8)第4章软件设计 (10)4.1软件的组成及作用 (10)4.1.1PLC内部资源 (10)4.1.2PLC编程语言 (10)4.2电镀生产线的工作流程图 (12)第5章系统测试与分析/实验数据及分析 (17)第6章课程设计总结............................... 错误!未定义书签。

参考文献.. (20)第1章绪论1.1电镀生产线的控制系统概述与选题背景意义1.1.1基于PLC电镀生产线的控制系统的概述电镀行车生产线自动化的程度在德国、意大利、美国等国家的发展水平已经较高，而在我国尚处在发展阶段。

采用西门子PLC控制的自动化生产线案例一、引言上海大众汽车有限公司引进的德国SCHULER 6000KN大型自动化冲压线主要用来生产PASSA T轿车4门2盖等中型冲压件，平均冲次可达6.7次/分钟。

SCHULER冲压线主要由6个压机单元和6个机械化单元组成，压机单元主要用来进行料片冲压，机械化单元主要采用吸盘方式进行料片拆垛、压机之间料片传送等任务。

SCHULER自动化压机线的控制设备采用先进的西门子控制设备，整个自动化控制网络分为两级，第一级为基础自动化网络，它主要包括现场层SIEMENS 可编程控制器SIMA TIC H1网络和操作员工作站WINCC网络；第二级为服务器控制管理层网络。

SCHULER压机线的整个工业控制网络系统较为复杂，由环形拓扑结构、星形拓扑结构、总线形拓扑结构三种拓扑结构类型的工业控制网络组合而成。

二、基础自动化网络2.1 现场层网络SCHULER 压机线现场层控制采用PLC和PROFIBUS现场总线控制。

每个压机单元和机械化单元各采用独立的PLC控制，PLC采用西门子S5-115U可编程控制器，整条压机线共使用了12个PLC进行控制。

2.1.1 PLC H1 网络服务器与现场层PLC通讯采用SIMA TIC H1以太网络，CSMA/CD协议，光缆介质，通信速率为10Mbps，环形拓扑结构。

每单元PLC都配置有CP1430通讯模块，通过相应的OLM（光电转换模块）上网通讯，服务器内置CP1413通讯模块通过第一单元OLM模块与PLC H1网通讯。

在此服务器起到参数的上传／下送作用，它与PLC之间的数据交换通过DDF（动态数据交换）来进行。

使用光纤网不仅满足了高速大容量的数据交换，也大大增强了抗外界电磁场干扰以及抗泄漏的性能，环形结构的好处是一旦光纤网链路发生断裂，仍可保持通信；此外，它完全与电位无关地运行，不必花费昂贵的等电位连接费用，且大大增强了网络的可靠性。

2.1.2 PROFIBUS 总线PLC与现场设备的通迅采用西门子公司的PROFIBUS－DP现场总线，PROFIBUS－DP总线是一种全分布式现场总线型现场控制网络，它通过ET200分布式输入／输出系统与现场设备之间实现双向串行多节点数字通信。

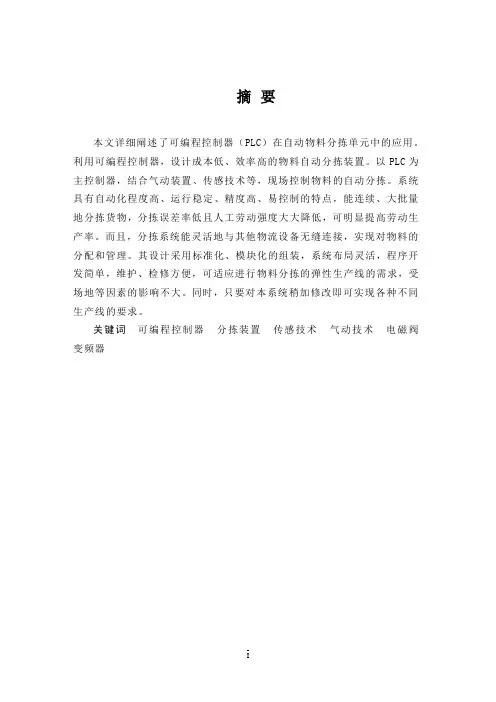

摘要本文详细阐述了可编程控制器（PLC）在自动物料分拣单元中的应用。

利用可编程控制器，设计成本低、效率高的物料自动分拣装置。

以PLC为主控制器，结合气动装置、传感技术等，现场控制物料的自动分拣。

系统具有自动化程度高、运行稳定、精度高、易控制的特点，能连续、大批量地分拣货物，分拣误差率低且人工劳动强度大大降低，可明显提高劳动生产率。

而且，分拣系统能灵活地与其他物流设备无缝连接，实现对物料的分配和管理。

其设计采用标准化、模块化的组装，系统布局灵活，程序开发简单，维护、检修方便，可适应进行物料分拣的弹性生产线的需求，受场地等因素的影响不大。

同时，只要对本系统稍加修改即可实现各种不同生产线的要求。

关键词可编程控制器分拣装置传感技术气动技术电磁阀变频器ABSTRACTThe design of an automatic sorting device with low cost and high efficiency is presented in the paper which regards programmable logic controller (PLC) as the master controller and combines pneumatic device sensing technology and other technology to implement automatic selecting of the products. The device is characteristic of high automation, steady running, high precision and easy control .It can be continuous, large quantities of goods are sorted, sorting error rate low ,greatly reduce labour intensity, can significantly increase labour productivity. Furthermore, the sorting system would be flexibly and seamlessly connect to other logistics equipment. The design use standardized and modular assembly, a flexible system layout, simple program development and easy maintenance. It adapts to elasticity production line for materials sorting. The system affected by the venue and other factors with little impact. Meanwhile it can fulfil different requirement according to different situations with little modifications.Keywords PLC, sorting device, sensing technology, pneumatic technology, solenoid pilot actuated valve, frequency converters,目录第1章概论 (1)1.1课题研究的背景 (1)1.2自动分拣系统发展的现状 (2)1.3YL-335A自动化生产线实训考核装备概述 (2)1.3.1 YL-335A的基本组成 (2)1.3.2. YL-335A各工作单元的基本功能 (3)1.3.3. YL-335A 的特点 (4)1.3.4 YL-335A的PLC网络控制方案 (4)1.3.5 YL-335A的公共模块和器件 (5)第2章分拣单元的结构与控制 (7)2.1分拣单元的结构组成 (7)2.1.1传送和分拣机构 (8)2.1.2 传动机构 (10)2.1.3 电磁阀组 (11)2.2分拣单元的工作原理 (12)2.3气动控制回路 (12)2.4分拣单元的电气接线 (13)2.5PLC的I/O接线 (14)2.6西门子MM420变频器简介 (15)2.6.1 MM420 变频器的BOP 操作面板 (17)2.6.2 MM420 变频器的参数设置 (18)第3章分拣单元的编程. (21)3.1分拣单元的编程要点 (21)3.2分拣单元变频器的参数设置及梯形图 (21)3.2.1变频器固定频率调速 (21)3.2.2变频器模拟输入变速调速 (23)3.2.3在PLC网络控制下的分拣单元程序 (24)3.2.4运行结果 (27)结束语 (27)参考文献 (28)第1章概论在高新技术不断迅速发展及企业现代化生产规模的不断扩大和深化的今天，不断更新和研发自动化生产线非常重要。

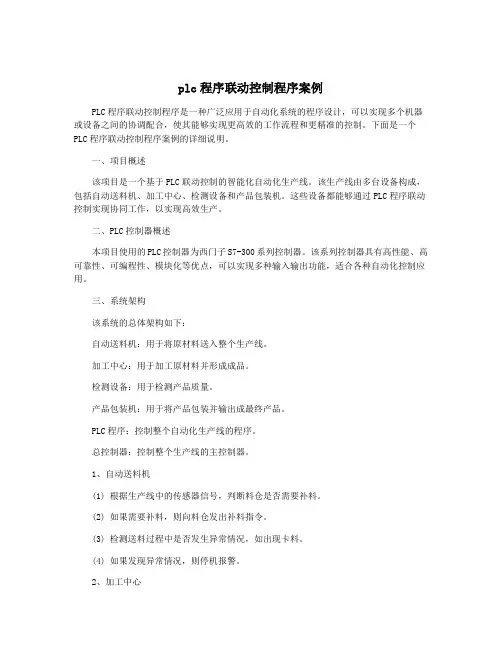

plc程序联动控制程序案例PLC程序联动控制程序是一种广泛应用于自动化系统的程序设计，可以实现多个机器或设备之间的协调配合，使其能够实现更高效的工作流程和更精准的控制。

下面是一个PLC程序联动控制程序案例的详细说明。

一、项目概述该项目是一个基于PLC联动控制的智能化自动化生产线。

该生产线由多台设备构成，包括自动送料机、加工中心、检测设备和产品包装机。

这些设备都能够通过PLC程序联动控制实现协同工作，以实现高效生产。

二、PLC控制器概述本项目使用的PLC控制器为西门子S7-300系列控制器。

该系列控制器具有高性能、高可靠性、可编程性、模块化等优点，可以实现多种输入输出功能，适合各种自动化控制应用。

三、系统架构该系统的总体架构如下：自动送料机：用于将原材料送入整个生产线。

加工中心：用于加工原材料并形成成品。

检测设备：用于检测产品质量。

产品包装机：用于将产品包装并输出成最终产品。

PLC程序：控制整个自动化生产线的程序。

总控制器：控制整个生产线的主控制器。

1、自动送料机(1) 根据生产线中的传感器信号，判断料仓是否需要补料。

(2) 如果需要补料，则向料仓发出补料指令。

(3) 检测送料过程中是否发生异常情况，如出现卡料。

(4) 如果发现异常情况，则停机报警。

2、加工中心(1) 读取自动送料机送进来的原材料信号。

(2) 根据自动送料机的信号，判断需要加工的零件类型和数量。

(3) 根据生产计划和零件特性，进行自动加工。

(4) 检测零件加工质量。

(5) 如果发现质量问题，则停工处理。

3、检测设备(1) 检测成品的各项指标，如尺寸、材质、工艺标准等。

(2) 如果发现不合格品，则将其送回加工中心或直接处理。

4、产品包装机(1) 将生产线出产的成品进行包装。

(2) 对包装产品进行检测，防止出现漏装、错装等质量问题。

5、PLC程序(1) 根据生产计划以及生产线中的传感器信号，完成整个生产线的自动化控制。

(2) 管理设备之间的数据传递、信息反馈和异常处理问题。

基于西门子 PLC 的纯净水自动化生产线系统摘要：采用目前最先进的西门子S7-1214可编程控制器，人机界面采用15寸彩色MCGS触摸屏，与可编程控制器采用ProfiNet通讯。

针对控制系统的硬件组成、人机界面论述。

可监控原水箱液位、纯水箱液位、控制调节阀的开度、电磁阀、水泵、压力开关等状态。

关键词：可编程控制器，触摸屏，ProfiNet1.系统概述系统由净水设备与包装子系统组成。

净水系统包括石英砂过滤器、活性炭吸附器、树脂软化器及反渗透设备、紫外线消毒装置和臭氧发生装置。

操作有自动与手动相结合的操作方式。

包装系统为桶装生产线系统，具有洗瓶、灌装、封口于一体的全自动包装生产线，可以同时包装也可以手动选择。

采用（60~80桶/小时）微电脑自动洗灌机来实现桶装水的包装，可用于蒸馏水、矿泉水和其他无菌液体的灌装。

该设备集洗瓶、灌装、套盖、压盖和成品送出为一体，使用的原材料符合食品行业和其他行业要求。

系统自动部分由PLC完成，配置监控人机界面，通过现场总线与PLC通讯进行实时监控。

1.系统设计1、原水箱原水箱用于存储生产用的原水，原水箱的进水由进水电磁阀的通断直接控制，而电磁阀的通断取决于检测原水箱液位高度的浮球液位开关，当原水箱液位处于低水位时，低水位信号反馈到控制中心PLC，然后PLC驱动打开进水电磁阀，使原水进入水箱补水；当原水箱液位处于高水位时，同样浮球开关反馈高水位信号到PLC，PLC使进水电磁阀关闭，避免原水溢出水箱。

另外，原水箱还配有投入式液位传感器，输出4-20MA电流信号，传感器量程0-1.5米，此传感器用于检测实时水箱液位高度，配合显示仪表或上位机软件可直观显示当前液位高度。

2、增压泵系统采用380V 0.55KW 卧式增压泵用于给过石英砂过滤器、活性炭吸附器、树脂软化器等过滤器提供压力。

3、电动调节阀电动调节阀用于调节原水流量，从而调节产水速率。

电动调节阀可接受外部4-20ma电流信号作为开度控制信号，也可反馈4-20ma电流信号到PLC，作为位置反馈。
