二极管的分类与参数一、半导体二极管1.1二极管的结构半导体二极管简称二极管，由一个PN 结加上相应的电极引线和管壳构成，其基本结构和符号如图1所示。

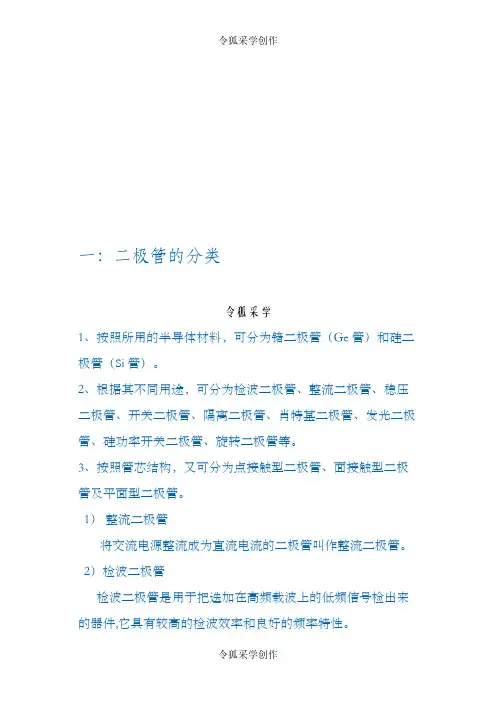

图1 二极管的结构及符号1.2 二极管的分类1、根据所用的半导体材料不同，可分为锗二极管和硅二极管。
2、按照管芯结构不同，可分为： （1）点接触型二极管由于它的触丝与半导体接触面很小，只允许通过较小的电流（几十毫安以下），但在高频下工作性能很好，适用于收音机中对高频信号的检波和微弱交流电的整流，如国产的锗二极管2AP 系列、2AK 系列等。
（2）面接触型二极管面接触型二极管PN 结面积较大，并做成平面状，它可以通过较大了电流，适用于对电网的交流电进行整流。
如国产的2CP 系列、2CZ 系列的二极管都是面接触型的。
（3）平面型二极管它的特点是在PN 结表面被覆一层二氧化硅薄膜，避免PN 结表面被水分子、气体分子以及其他离子等沾污。
这种二极管的特性比较稳定可靠，多用于开关、脉冲及超高频电路中。
国产2CK 系列二极管就属于这种类型。
3、根据管子用途不同，可分为整流二极管、稳压二极管、开关二极管、光电二极管及发光二极管等。
1.3 二极管的特性引线外壳线触丝线基片二极管的电路符号：P N 阳极阴极点接触型1、正向特性二极管正向连接时的电路如图所示。
二极管的正极接在高电位端，负极接在低电位端，二极管就处于导通状态（灯泡亮），如同一只接通的开关。
实际上，二极管导通后有一定的管压降（硅管0.6～0.7V，锗管0.2～0.3V）。
我们认为它是恒定的，且不随电流的变化而变化。
但是，当加在二极管两端的正向电压很小的时候，正向电流微弱，二极管呈现很大的电阻，这个区域成为二极管正向特性的“死区”，只有当正向电压达到一定数值（这个数值称为“门槛电压”，锗二极管约为0.2V，硅二极管约为0.6V）以后，二极管才真正导通。
此时，正向电流将随着正向电压的增加而急速增大，如不采取限流措施，过大的电流会使PN结发热，超过最高允许温度（锗管为90℃～100℃，硅管为125℃～200℃）时，二极管就会被烧坏。
各种二极管符号及作用二极管是一种常见的电子器件，广泛应用于电路中。
它具有电流只能单向通过的特性，常用于整流、检波、稳压、开关等电路中。
下面将详细介绍各种二极管的符号及作用。
1.正向导通二极管（正向二极管）：正向导通二极管的符号为一个三角箭头指向一条直线。
它由P型半导体和N型半导体组成，P区称为阳极，N区称为阴极。
当外加正向电压时，两个半导体之间的势垒会被压低或消除，形成导电通道，电流可以顺利通过。
所以正向导通二极管主要用作整流器、放大器等电路中。
2.反向截止二极管（反向二极管）：反向截止二极管的符号为一个三角箭头指向一条直线，并且箭头与直线相连。
它同样由P型半导体和N型半导体组成，但是当外加反向电压时，两个半导体之间的势垒会增大，阻断电流流动。
所以反向截止二极管主要用作保护电路中的组件，防止过电压损坏其他器件。
3.发光二极管（LED）：发光二极管的符号与正向导通二极管相似，但在箭头顶部加了两条斜线，表示发光。
发光二极管在正向导通时会发出可见光或红外线，常用于指示灯、显示屏、数码管等场景中。
4. 齐纳二极管（Zener二极管）：齐纳二极管的符号与正向导通二极管相似，但在箭头上加了一个斜杠。
齐纳二极管是一种特殊的二极管，主要用于稳压电路中。
当反向电压达到其中一特定电压值时，齐纳二极管会出现反向击穿现象，即通过漏电流来维持固定电压输出。
因此，齐纳二极管可以用来实现稳定的电压源。
5. Schottky二极管：Schottky二极管的符号与正向导通二极管相似，但箭头底部加了一个横线。
Schottky二极管由金属与半导体的接触形成，具有快速开关速度和低导通压降的特性。
它广泛应用于高速开关电路、电源转换器、射频调制解调器等场景中。
6.多层结二极管（TPD）：多层结二极管的符号使用两个三角箭头，一个指向上方，一个指向下方，两个三角箭头之间有一个横线连接。
多层结二极管由多个PN结级联而成，可以在高电压条件下工作。
二极管及三极管符号大全【图】二极管符号参数二极管符号意义CT-—-势垒电容Cj-—-结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv—-—偏压结电容Co—--零偏压电容Cjo—--零偏压结电容Cjo/Cjn---结电容变化Cs-—-管壳电容或封装电容Ct———总电容CTV——-电压温度系数.在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC—-—电容温度系数Cvn---标称电容IF———正向直流电流(正向测试电流）.锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。
硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值)，硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）———正向平均电流IFM（IM）-—-正向峰值电流（正向最大电流）.在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH--—恒定电流.维持电流。
Ii——-发光二极管起辉电流IFRM———正向重复峰值电流IFSM———正向不重复峰值电流（浪涌电流）Io-—-整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov）——-正向过载电流IL——-光电流或稳流二极管极限电流ID--—暗电流IB2--—单结晶体管中的基极调制电流IEM—--发射极峰值电流IEB10--—双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM-——最大输出平均电流IFMP———正向脉冲电流IP—-—峰点电流IV-—-谷点电流IGT-—-晶闸管控制极触发电流IGD———晶闸管控制极不触发电流IGFM——-控制极正向峰值电流IR(AV)-——反向平均电流IR（In）——-反向直流电流（反向漏电流)。
在测反向特性时，给定的反向电流;硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流;硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流;整流管在正弦半波最高反向工作电压下的漏电流.IRM———反向峰值电流IRR———晶闸管反向重复平均电流IDR--—晶闸管断态平均重复电流IRRM-——反向重复峰值电流IRSM---反向不重复峰值电流（反向浪涌电流) Irp—-—反向恢复电流Iz——-稳定电压电流(反向测试电流）。
二极管的符号判别参数和分类一、二极管的符号和判别二极管是一种电子器件，用于将电流限制在单一方向上。
它有一个正极（阳极）和一个负极（阴极），可以作为整流器、开关、信号调整器等多种应用。
```------/\\/------```二极管的正极（阳极）用一个竖线表示，而负极（阴极）用一个三角形表示。
箭头指向的方向表示了电流流动的方向。
二极管的判别可以通过以下几个方面进行：2.使用万用表进行测试：-使用万用表的二极管测试档，将测试引线接到二极管的两端。
-当二极管连接正确时，万用表显示正常的导通状态，电流从正极（阳极）流向负极（阴极）。
-如果显示为导通状态，但电流方向相反，说明二极管连接反了，需要重新接线。
-如果万用表显示为不导通状态，则二极管可能是损坏的。
1.二极管的参数-额定电压（VRRM）：二极管能够承受的最大反向电压。
-最大连续工作电流（IF(AV)）：二极管所能承受的最大平均电流。
-最大脉冲工作电流（IFM）：二极管所能承受的瞬时最大电流。
-正向压降（Vf）：在正向条件下，二极管所产生的电压降。
-反向漏电流（IR）：在反向条件下，二极管中的漏电流。
- 反向恢复时间（trr）：当二极管从正向工作状态切换到反向状态时，恢复到正常的反向状态所需要的时间。
2.二极管的分类-硅二极管：这是最常见和广泛使用的二极管类型。
它具有较高的工作温度范围，高耐压能力和高速性能，通常用于整流、开关和放大器等电路中。
-锗二极管：它具有更低的正向压降和更高的工作频率，但较低的耐压能力。
它通常用于低功率应用，如收音机、无线电等。
-快恢复二极管：它的反向恢复时间较短，能够更快地从正向工作状态切换到反向状态，通常用于高频和高速应用。
-肖特基二极管：它具有较低的正向压降和较快的开关速度，广泛应用于功率电子器件和高频电路中。
-隧道二极管：它的特殊结构使电子能够以隧道效应穿越势垒，具有负阻特性，通常用于高频振荡器和高速开关等应用。
总结：二极管是一种电子器件，用于限制电流在单一方向上流动。

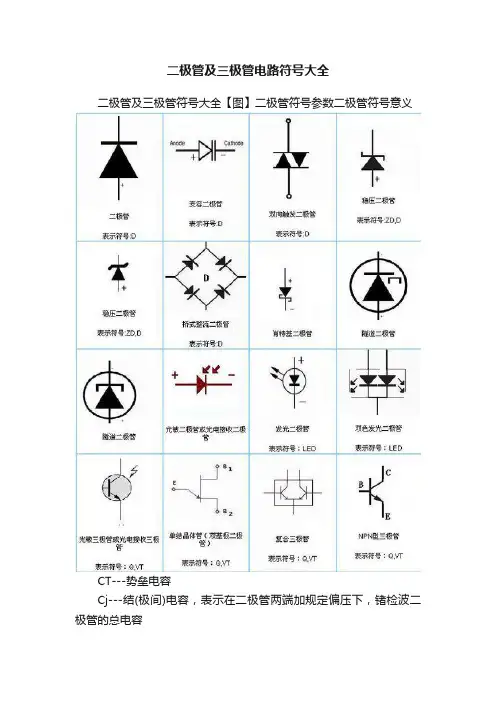

二极管及三极管电路符号大全二极管及三极管符号大全【图】二极管符号参数二极管符号意义CT---势垒电容Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流(正向测试电流)。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。
硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF(AV)---正向平均电流IFM(IM)---正向峰值电流(正向最大电流)。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流。
维持电流。
Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流(浪涌电流)Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR(AV)---反向平均电流IR(In)---反向直流电流(反向漏电流)。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
For personal use only in study and research; not forcommercial use二极管符号大全【图】二极管符号参数二极管符号意义/tool/kbview/kid/685/cid/1二极管符号大全【图】二极管符号参数二极管符号意义?CT---势垒电容Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流(正向测试电流)。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。
硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF(AV)---正向平均电流IFM(IM)---正向峰值电流(正向最大电流)。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流。
维持电流。
Ii---发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流(浪涌电流)Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR(AV)---反向平均电流IR(In)---反向直流电流(反向漏电流)。
二极管的符号、判别、参数和分类电路设计二极管符号(3> 发光二极管的伏安特性发光二极管的伏安特性与普通二极管类似，但它的正向压降较大，并在正向压降达到一定值时发光。
发光颜色和构成PN结的材料有关，通常有红、黄、绿、蓝和紫等颜色。
发光亮度近似和工作电流密度成正比，但掺杂ZnO和GaP的发光二极管，其发光亮度随电流密度的增加会很快趋向饱和。
另外，随结温的升高，LED的发光亮度将会减弱。
由于发光二极管的响应时间(光信号对电信号的延迟时间>一般小于100ns，故直流信号、交流信号或脉冲信号均可作为它的驱动信号。
2．Z310半导体发光器件：LED数码管常用的LED数码管如图T310(a>所示。
它是利用发光二极管的制造工艺，由7个条状管芯和一个点状管芯的发光二极管制成。
LED数码管有两种不同的结构形式，其等效电路分别如图T311所示。
各段发光二极管的阳极连在一起作为公共端，因此称为共阳极数码管。
工作时应当将阳极连电源正极，各驱动输入端通过限流电阻接相应的译码驱动器的输出。
当译码驱动器的输出为低电平时，数码管相应的段变亮。
S.} G*dLED数码管各段发光二极管的伏安特性与普通二极管类似，只是正向压降稍大，在正向电流达到适当大小时就能发光。
在一定范围内，发光亮度和正向电流的大小近似成正比，但正向电流应小于允许的最大电流，并应留有适当的裕量，一般以不超过极限电流的70%为宜。
因此，它的驱动输入端和译码电路或电压源相连时，应当串接合适的限流电阻，以免损坏器件。
b S0表B314列出了几种数码管的参数。
电子爱好者社区 g U r i p {*a8DLED数码管的大小规格很多，一般尺寸大的工作电压也大，这是因为大尺寸数码管的每一段可能是由几个发光二极管串联组成，称为导光柱型。
国产LED数码管的管脚排列规格很多，因此，使用时除查产品说明书外，主要采用实测的方法来确定各管脚的功能，下面以共阳极数码管为例来说明。
很全的二极管参数二极管是一种常见的电子元件，广泛应用于电子电路中。
在设计和选择二极管时，了解其参数是非常重要的。
下面将详细介绍二极管的参数。
1. 额定最大电流（I(max)）：该参数表示二极管能够承受的最大电流，超过这个数值可能会导致二极管烧毁。
通常以毫安（mA）为单位进行表示。
2.反向工作电压（V(RM)）：这是二极管能够承受的最大反向电压。
当电压超过这个值时，二极管会处于击穿状态。
3.正向导通电压（V(F)）：这是二极管开始正向导通所需要的电压。
当正向电压超过这个值时，电流开始通过二极管。
4.正向导通电流（I(F)）：这是当二极管处于正向导通状态时，通过二极管的电流。
通常以毫安为单位进行表示。
5.反向漏电流（I(R)）：即二极管在反向偏置时的漏电流。
正常情况下，漏电流应该非常小。
6.反向恢复时间（t(R)）：当二极管从正向导通状态切换到反向截止状态时，需要一定的时间。
这个时间称为反向恢复时间。
7. 切换速度（Switching speed）：指的是二极管由正向导通到反向截止，或者从反向截止到正向导通的速度。
通常以纳秒（ns）为单位进行表示。
8. 容量（Capacitance）：二极管的容量由其pn结的结电容和扩散电容组成。
容量决定了二极管在高频电路中的性能。
通常以皮法（pF）为单位进行表示。
9. 功耗（Power Dissipation）：指的是二极管在正向导通时产生的热量。
能够承受的最大功耗由材料和尺寸决定。
10. 热阻（Thermal Resistance）：反映了二极管散热的效果。
较小的热阻可以有效地将热量传导到周围环境。
11. 温度系数（Temperature Coefficient）：指的是二极管电特性随温度变化的程度。
温度系数的大小直接影响到二极管的稳定性和可靠性。
12. 光敏二极管参数（Photo Diode）：光敏二极管可以将光能转化为电能，不同类型的光敏二极管会有不同的参数，如响应频率、响应曲线等。
二极管符号及参数二极管是一种最基本的电子元件，也是半导体器件中最简单的一种。
它是由半导体材料制成的，其特点是只能允许电流在一个方向上通过。
在电气电子领域中，二极管广泛应用于电源、放大器、整流器、翻转器和波形整形等电路中。
二极管的符号通常用一个三角形和一条直线表示。
其中，直线代表二极管的P端，对应于正极，而三角形代表二极管的N端，对应于负极。
直线上方有一个箭头，它表示二极管的导通方向，即电流的流动方向，也就是正向偏置方向。
箭头指向直线端口时，代表正向导通；箭头指向三角形端口时，代表反向截止。
这种符号常见于各种电路图中，用以表示二极管在电路中的位置和方向。
二极管的参数有很多，以下是其中一些重要的参数解释：1.正向电压降（Vf）：正向电压降是指在二极管正向导通时，两端的电压降。
正常情况下，二极管导通后，其电压降一般在0.6V至0.7V之间，这个电压也被称为二极管的开启电压。
不同类型的二极管，其正向电压降可能会有所不同。
2. 反向击穿电压（Vbr）：反向击穿电压是指二极管在反向电压作用下，达到截止状态的最大电压。
如果反向电压大于击穿电压，二极管将发生击穿，电流会急剧增大。
3.正向电流（If）：正向电流是指在正向电压下，通过二极管的电流大小。
在正向导通状态下，二极管可以允许电流通过，其大小取决于电压和二极管的电流-电压关系。
4.反向电流（Ir）：反向电流是指在反向电压下，通过二极管的电流大小。
在正常情况下，二极管在反向电压下应该截止，也就是反向电流应该非常小，接近于零。
除了以上几个参数外，还有一些其他重要的参数，如最大功耗（Pd），频率响应特性（fr）、响应时间（trr）等。
这些参数对于特定应用场景下的二极管选择和设计都非常重要。
总结起来，二极管是一种具有单向导通特性的电子元件。
它的符号简单明了，通常由一个三角形和一条直线组成。
而其参数则包括正向电压降、反向击穿电压、正向电流和反向电流等。
二极管的种类和符号
二极管是一种电子器件，只允许电流在一个方向上流动。
它们通常由半导体材料制成，最常见的类型是硅二极管和锗二极管。
二极管在电路中有着广泛的应用，如整流、检波、开关等。
种类：
1.硅二极管：硅二极管是最常见的一种二极管，它的特点
是工作电压较高，但电流较小。
硅二极管的导通电压通常在0.7V左右。
2.锗二极管：锗二极管的导通电压较低，通常在0.3V左
右，因此它通常用于低电压的电路中。
3.肖特基二极管：肖特基二极管是一种高效能的二极管，
它的导通电压较低，而且恢复时间较短，因此常用于高频电路中。
4.快恢复二极管：快恢复二极管的恢复时间较短，因此它
也常用于高频电路中。
5.稳压二极管：稳压二极管是一种特殊的二极管，它的特
点是稳压性能好，可以将电压稳定在一个特定的值。
6.变容二极管：变容二极管是一种特殊的二极管，它的特
点是电容值可以随着外加电压的变化而变化，因此常用于调频和调相电路中。
符号：
二极管的符号如下图所示：
其中，A表示阳极，K表示阴极；在图形中加一个横杠表示反向阻断，不加横杠表示正向导通。
以上是对二极管的种类和符号的基本介绍。
二极管符号二极管（国标）二极管的判别及参数1.简述半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。
半导体最重要的两种元素是硅(读“guī”)和锗(读“zhě”)。
我们常听说的美国硅谷，就是因为那里有好多家半导体厂商。
二极管应该算是半导体器件家族中的元老了。
很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。
二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来(从正极流向负极)。
我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良(万用表里面，黑表笔接的是内部电池的正极)。
常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。
像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。
大多数用一个不同颜色的环来表示负极，有的直接标上“—”号。
大功率二极管多采用金属封装，并且有个螺母以便固定在散热器上。
2．半导体二极管的极性判别及选用(1) 半导体二极管的极性判别一般情况下，二极管有色点的一端为正极，如2AP1～2AP7，2AP11～2AP1 7等。
如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。
塑封二极管有圆环标志的是负极，如IN4000系列。
无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意图见图T304。
根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R ×100或R×1k挡。
不要用R×1或R×10k挡，因为R×1挡使用的电流太大，容易烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。
用表笔分别与二极管的两极相接，测出两个阻值。
在所测得阻值较小的一次，与黑表笔相接的一端为二极管的正极。
同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。
如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。
在这两种情况下，管子就不能使用了。
(2) 半导体二极管的选用通常小功率锗二极管的正向电阻值为300～500Ω，硅管为1kΩ或更大些。
锗管反向电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要大得多)。
正反向电阻差值越大越好。
点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。
面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。
选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向电压。
选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效率，特性曲线要好，避免引起过大的失真。
3．半导体分立元器件命名方法利用二极管单向导电的特性，常用二极管作整流器，把交流电变为直流电，即只让交流电的正半周(或负半周)通过，再用电容器滤波形成平滑的直流。
事实上好多电器的电源部分都是这样的。
二极管也用来做检波器，把高频信号中的有用信号“检出来”，老式收音机中会有一个“检波二极管”，一般用2AP9型锗管。
二极管的类型也有好几种，对于电子制作来说，常常用到以下的二极管：用于稳压的稳压二极管，用于数字电路的开关二极管，用于调谐的变容二极管，以及光电二极管等，最常看见的是发光二极管。
1．发光二极管(1) 符号(2) 发光二极管发光二极管在日常生活电器中无处不在，它能够发光，有红色、绿色和黄色等，有直径为3mm或5mm圆形的，也有规格为2×5mm长方形的。
与普通二极管一样，发光二极管也是由半导体材料制成的，也具有单向导电的性质，即只有极性正确才能发光。
发光二极管的发光颜色一般和它本身的颜色相同，但是近年来出现了透明的发光管，它也能发出红黄绿等颜色的光，只有通电了才能知道。
辨别发光二极管正负极的方法，有实验法和目测法。
实验法就是通电看看能不能发光，若不能就是极性接错或是发光管损坏。
注意发光二极管是一种电流型器件，虽然在它的两端直接接上3V的电压后能够发光，但容易损坏，在实际使用中一定要串接限流电阻，工作电流根据型号不同一般为1mA到30mA。
另外，由于发光二极管的导通电压一般为1.7V以上，所以一节1.5V的电池不能点亮发光二极管。
同样，一般万用表的R×1挡到R×1 k挡均不能测试发光二极管，而R×10k挡由于使用15V的电池，能把有的发光管点亮。
用眼睛来观察发光二极管，可以发现内部的两个电极一大一小。
一般来说，电极较小、个头较矮的一个是发光二极管的正极，电极较大的一个是它的负极。
若是新买来脚较长的一个是正极。
(3) 发光二极管的伏安特性发光二极管的伏安特性与普通二极管类似，但它的正向压降较大，并在正向压降达到一定值时发光。
发光颜色和构成P N结的材料有关，通常有红、黄、绿、蓝和紫等颜色。
发光亮度近似和工作电流密度成正比，但掺杂ZnO和GaP的发光二极管，其发光亮度随电流密度的增加会很快趋向饱和。
另外，随结温的升高，LED的发光亮度将会减弱。
由于发光二极管的响应时间(光信号对电信号的延迟时间)一般小于100ns，故直流信号、交流信号或脉冲信号均可作为它的驱动信号。
国产LED器件用FG ×1 ×2 ×3 ×4 ×5 ×6命名，其中×1表示材料，×1取值1，2，3分别对应LED的材料为GaAsP，GaAsAl和GaP。
×2表示发光颜色，×2取1~6时表示发光颜色为红、橙、黄、绿、蓝和复色，×3表示封装形式。
×4表示外形，取0 ~ 6各整数时，分别指发光二极管的外形为圆形、长方形、符号形、三角形、正方形、组合形和特殊形。
×5 ×6为序号。
使用发光二极管时，若用电压源驱动，则应在电路中串接限流电阻，以防止LE D中电流过大而损坏。
用交流信号驱动时，为防止LED被反向击穿，可在两端反极性并连整流二极管。
几种红色发光二极管的参数见表B313。
2．Z310半导体发光器件：LED数码管常用的LED数码管如图T310(a)所示。
它是利用发光二极管的制造工艺，由7个条状管芯和一个点状管芯的发光二极管制成。
LED数码管有两种不同的结构形式，其等效电路分别如图T311所示。
各段发光二极管的阳极连在一起作为公共端，因此称为共阳极数码管。
工作时应当将阳极连电源正极，各驱动输入端通过限流电阻接相应的译码驱动器的输出。
当译码驱动器的输出为低电平时，数码管相应的段变亮。
LED数码管各段发光二极管的伏安特性与普通二极管类似，只是正向压降稍大，在正向电流达到适当大小时就能发光。
在一定范围内，发光亮度和正向电流的大小近似成正比，但正向电流应小于允许的最大电流，并应留有适当的裕量，一般以不超过极限电流的70%为宜。
因此，它的驱动输入端和译码电路或电压源相连时，应当串接合适的限流电阻，以免损坏器件。
表B314列出了几种数码管的参数。
LED数码管的大小规格很多，一般尺寸大的工作电压也大，这是因为大尺寸数码管的每一段可能是由几个发光二极管串联组成，称为导光柱型。
国产LE D数码管的管脚排列规格很多，因此，使用时除查产品说明书外，主要采用实测的方法来确定各管脚的功能，下面以共阳极数码管为例来说明。
先按图T312准备好测试线路，把数码管的左下角接地，再使A端逐个和其它管脚接触。
若A端和所有管脚都已接触过，而数码管各段全不亮，则左下角管脚即为阳极或空脚(设数码管是好的)。
若A端接触管脚时数码管上某段变亮，则A端接触的管脚为阳极。
然后使A和阳极连好，用地线分别接触阳极以外的各管脚，相应的段就会变亮，从而可确定管脚和显示段间的对应关系。
3．Z312半导体光敏器件：光敏二极管光敏二极管又称光电二极管，目前使用最多的是光电二极管。
它有四种类型：PN结型，PIN结型，雪崩型和肖特基结型。
以下简介PN结型光敏二极管。
PN结型光敏二极管同普通二极管一样，也是PN结构造，只是结面积较大，结深较浅，管壳上有光窗，从而使人射光容易注入PN结的耗尽区中进行光电转换，大的结面积增加了有效光面积，提高了光电转换效率。
在无光照射时，光敏二极管的伏安特性和普通二极管一样，此时的反向饱和电流叫暗电流，一般在几微安到几百微安之间，其值随反向偏压的增大和环境温度的升高而增大。
在检测弱光电信号时，必须考虑用暗电流小的管子。
在有光照时，光敏二极管在一定的反偏电压范围内(UR≥5V)，其反向电流将随光照强度(10-3～103 lx范围内)的增加而线性增加，这时的反向电流又叫光电流。
因此，对应一定的光照强度，光敏二极管相当于一个恒流源。
在有光照而无外加电压时，光敏二极管相当于一个电池，P区为正，N区为负。
光敏二极管有一定光谱响应范围，并对某波长的光有最高的响应灵敏度(峰值波长)。
因此，为获取最大的光电流，应选择光谱响应特性符合待测光谱的光敏二极管，同时加大照度和调整入射的角度。
光敏二极管的响应时间，一般小于几百微秒，主要取决于结电容和外部电路电阻的乘积。
表B316列出了几种光敏二极管的参数，其中灵敏度指输入给定波长的单位功率时，光敏二极管能输出的光电流值。
