7种常见气体在线分析仪的分析原理说明

激光在线气体分析仪的原理介绍分析仪工作原理激光在线气体分析仪通过分析激光被气体的选择性吸取来获得气体的浓度。

它与传统红外光谱吸取技术的不同之处在于，半导体激光光谱宽度远小于气体吸取谱线的展宽。

激光在线气体分析仪的原理：1.朗伯—比尔定律因此，TDLAS技术是一种高辨别率的光谱吸取技术，半导体激光穿过被测气体的光强衰减可用朗伯—比尔（Lambert—Beer）定律表述式中；IV，0和IV分别表示频率V的激光入射时和经过压力P，浓度X和光程L的气体后的光强；S（T）表示气体吸取谱线的强度；线性函数g（v—v0）表征该吸取谱线的形状。

通常情况下气体的吸取较小，可用式（4—2）来貌似表达气体的吸取。

这些关系式表明气体浓度越高，对光的衰减也越大。

因此，可通过测量气体对激光的衰减来测量气体的浓度。

2.光谱线的线强气体分子的吸取总是和分子内部从低能态到高能态的能级跃迁相联系的。

线强S（T）反映了跃迁过程中受激吸取、受激辐射和自发辐射之间强度的净效果，是吸取光谱谱线较基本的属性，由能级间跃迁概率经及处于上下能级的分子数目决议。

分子在不同能级之间的分布受温度的影响，因此光谱线的线强也与温度相关。

假如知道参考线强S（T0），其他温度下的线强可以由下式求出式中，Q（T）为分子的配分函数；h为普朗克常数；c为光速；k 为波尔兹曼常数；En为下能级能量。

各种气体的吸取谱线的线强S（T0）可以查阅相关的光谱数据库。

多参数分析仪的性能特点是怎样的呢？多参数分析仪是应现场或野外作业等部门需求研制开发的新一代水质测定仪。

接受模块化设计，不同的功能由各种独特功能模块来完成。

这种设计预留了强大的扩展功能，在需要加强测试点或加添测试参数时；只需简单的添置新的探头或新的功能模块就可以了，不须购买整套系统（主机加探头）。

而且新添加的部件可地跟原有系统融合，省却了大量的重新安装和调试的成本。

多参数分析仪性能特点：1、参数个性化定制组合，可依据客户监测需求，快捷组合、选配、定制相应监测参数；2、通过快捷配置智能仪器平台软件和组合参数分析模块，实现智能化在线监测应用；3、各种测量参数接受创新的在线分析模块，可以在后台快捷的进行组合，而不需要仪表在面板上与触摸屏构成空间竞争；4、引流一体化系统集成、串联式流通装置，使用数量很少的水样完成多种实时数据分析；5、内置减压装置及恒流速技术，不受管线压力变化影响，保证流速恒定、分析数据稳定；6、多参数分析仪具有自动在线传感器和管线维护，极少需要人工维护，为参数测量营造良好的运行环境；将多而杂的现场问题集成化、简单化处理，除去了应用过程的不确定因素；7、多种可选的远程数据链路，可租赁、可建设的远程数据库，让客户运筹帷幄之中，掌控千里之外。

气体分析仪分类原理1.热导法热导法是通过测量气体导热性质来分析气体成分。

该方法利用气体的导热系数与成分之间的关系进行测量。

常见的热导法气体分析仪有热导率仪和热检波器。

热导率仪通过测量气体热导率的变化来确定气体成分的含量。

热检波器则是利用气体通过感热元件时产生的电压变化来分析气体成分。

2.光谱分析光谱分析是利用物质对光的吸收、散射、发射等特性来分析气体成分的方法。

常见的光谱分析方法包括紫外可见吸收光谱、红外吸收光谱和拉曼散射光谱。

紫外可见吸收光谱通过测量气体对紫外可见光的吸收来判断气体成分。

红外吸收光谱是利用气体对红外光的吸收特性来分析气体成分。

拉曼散射光谱则是通过测量气体散射出的特定频率的光来分析气体成分。

3.色谱分析色谱分析是一种通过气体在固体或液体的吸附和解吸作用下在色谱柱中分离和分析的方法。

常见的色谱分析技术包括气相色谱和液相色谱。

气相色谱是利用气体在其中一种固体填充剂上吸附和解吸的特性来分离和分析气体成分。

液相色谱则是通过气体在液体流动相中溶解、扩散和沉淀的特性来分离和分析气体成分。

4.电化学法电化学法是利用气体在电极上与电子或离子发生氧化还原反应而进行分析的方法。

常见的电化学法气体分析仪有电化学气体传感器和燃气检测仪。

电化学气体传感器通过测量气体与电极发生的氧化还原反应产生的电流或电压变化来分析气体成分。

燃气检测仪则是利用气体与电极上催化剂发生氧化还原反应来检测气体浓度。

以上是常见的气体分析仪分类原理，不同的原理和方法适用于不同的气体和应用领域。

随着科技的发展，气体分析仪的原理和技术也在不断更新和改进，以提高分析的精度和灵敏度。

激光在线气体分析仪的原理及应用一、在线气体分析仪简介在线气体分析仪是指直接安装在工业生产流程或其他源流体现场，对被测介质组成的成分参数或物性参数进行自动连续分析测量的一种测量仪器。

在线分析仪器大致分为两类，一类是直接安装在流程工艺管道上的在线分析仪器，仪器传感器直接安装在工艺管道或设备中，也称为原位分析仪器；另一类是通过简单的取样样品处理，将样气从工艺管线取出，送到安装在现场的过程分析仪器检测。

这类简单的取样样品处理被成为在线分析仪器的取样预处理部件。

在线气体分析仪包括在线色谱分析仪、红外分析仪、热导分析仪和激光分析仪。

本文着重分析激光在线气体分析仪的原理及应用。

2.1 在线气体分析仪发展历程1957年国产热导式CO2分析仪产出。

为满足工业发展及国防需求，国产仪器陆续产出。

H2/CO/SO2/NH3以及O2和红外等气体分析仪，国内组建了一批分析仪器厂。

1965年国产工业气相色谱仪产出，1974年第二代工业色谱仪产出。

七十年代国产分析仪器行业形成体系。

批量产出光学（红外）、电化学、电导、热学、顺磁氧、色谱等系列在线分析仪器。

七十年代后期引进国外先进分析仪器技术并国产化。

1984年国产工业质谱仪，用于8312等重点工程。

国产在线分析仪器通过科技创新及引进消化吸收，实现了产品更新换代。

七五、八五期间，通过科技攻关及引进吸收，在线分析系统得到发展。

九十年代改革开放，国企改制，民企得到新发展。

2021年以来，在线分析仪器及分析系统行业得到大发展。

目前一游数百家分析仪器公司，涌现一批上规模的民企和国企。

在线分析工程技术开始得到推进。

2.2激光在线气体分析仪测量原理现场在线(in-situ)分析测量工业过程气体成分含量，在世界工业领域中显得越来越重要。

现场在线气体分析测量也是复杂工业过程和排放最重要的领域之一。

特别是用户对低含量和高精度气体分析测量的需要，也要求气体分析仪制造商采用更新、更先进的技术。

激光在线气体分析仪开创了工业过程和排放气体测量新领域。

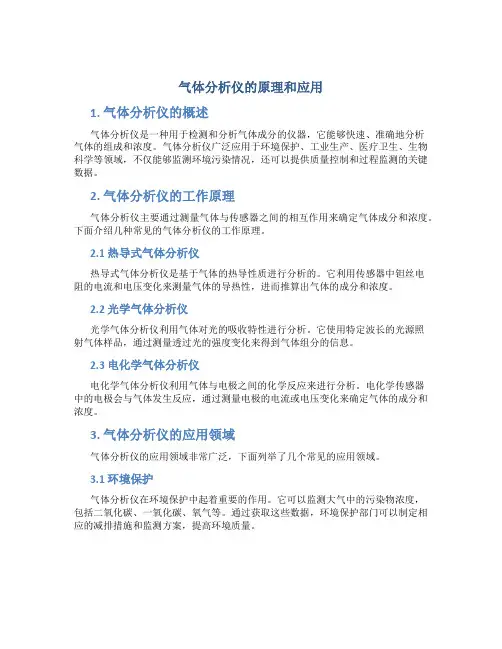

气体分析仪的原理和应用1. 气体分析仪的概述气体分析仪是一种用于检测和分析气体成分的仪器，它能够快速、准确地分析气体的组成和浓度。

气体分析仪广泛应用于环境保护、工业生产、医疗卫生、生物科学等领域，不仅能够监测环境污染情况，还可以提供质量控制和过程监测的关键数据。

2. 气体分析仪的工作原理气体分析仪主要通过测量气体与传感器之间的相互作用来确定气体成分和浓度。

下面介绍几种常见的气体分析仪的工作原理。

2.1 热导式气体分析仪热导式气体分析仪是基于气体的热导性质进行分析的。

它利用传感器中钽丝电阻的电流和电压变化来测量气体的导热性，进而推算出气体的成分和浓度。

2.2 光学气体分析仪光学气体分析仪利用气体对光的吸收特性进行分析。

它使用特定波长的光源照射气体样品，通过测量透过光的强度变化来得到气体组分的信息。

2.3 电化学气体分析仪电化学气体分析仪利用气体与电极之间的化学反应来进行分析。

电化学传感器中的电极会与气体发生反应，通过测量电极的电流或电压变化来确定气体的成分和浓度。

3. 气体分析仪的应用领域气体分析仪的应用领域非常广泛，下面列举了几个常见的应用领域。

3.1 环境保护气体分析仪在环境保护中起着重要的作用。

它可以监测大气中的污染物浓度，包括二氧化碳、一氧化碳、氧气等。

通过获取这些数据，环境保护部门可以制定相应的减排措施和监测方案，提高环境质量。

3.2 工业生产在工业生产中，气体分析仪可以用于检测和控制生产过程中的气体浓度和成分。

例如，在石化行业，气体分析仪可以检测气体管道中的含硫化氢和硫酸等有害气体，以保证生产过程的安全和质量。

3.3 医疗卫生气体分析仪在医疗卫生领域也有广泛的应用。

例如，在麻醉中，气体分析仪可以监测病人呼吸中的氧气和麻醉剂浓度，以确保麻醉的效果和病人的安全。

3.4 生物科学在生物科学研究中，气体分析仪可以用于分析和监测生物体内的气体成分。

例如，在植物生理学研究中，气体分析仪可以测量植物叶片上的CO2浓度，以研究光合作用的过程和效率。

气体分析仪的几种种类气体分析仪是一种用来检测和分析空气中气体成分的仪器。

它们广泛用于环境监测、医疗诊断、石油化工、矿业、农业、食品加工等领域。

本文将介绍几种常见的气体分析仪，其原理、优点和适用范围。

1. 红外气体分析仪红外气体分析仪以红外线吸收原理为基础，利用目标气体一定波长的辐射能量与特定荧光体吸收后的光强度的比值来测量气体浓度。

它可以快速测量多种气体，如CO、CO2、SO2等，具有响应快、灵敏度高、精度高、可靠性强等优点。

适用于环境监测、工业生产、机械制造等领域。

2. 质谱气体分析仪质谱气体分析仪是通过电离技术将气体分子转化为带电离子，并用质谱仪测量其质量-电荷比进行分析。

它具有高分辨率、高精度、高灵敏度等特点，能够检测到较低浓度的气体成分，并且可以分析多种气体成分，适用于环境监测、生命科学、飞行器空间环境监测、医学诊断等领域。

3. 气相色谱气体分析仪气相色谱气体分析仪是通过目标气体分子在涂覆在毛细管表面的固定相中进行分离和识别的方法进行分析。

该方法分离效果好、分析速度快、适用于低浓度气体的分析和多种混合气体成分的定量分析。

该仪器在环保监测、食品安全、医药等领域有广泛应用。

4. 电化学气体分析仪电化学气体分析仪是通过气体成分在电极表面发生氧化或还原反应，测量电流或电势变化，来实现气体分析的方法。

它具有响应速度快、灵敏度高、准确性高、稳定性好等优点。

适用于检测氧气、二氧化碳等气体在燃料电池、空气分析等领域。

以上是几种常见的气体分析仪，它们各有优劣和适用范围。

在选择气体分析仪的时候，应根据实际需求选择合适的仪器。

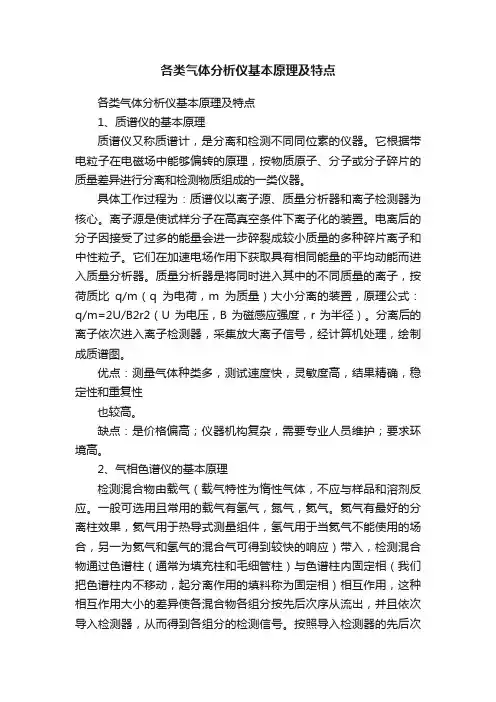

各类气体分析仪基本原理及特点各类气体分析仪基本原理及特点1、质谱仪的基本原理质谱仪又称质谱计，是分离和检测不同同位素的仪器。

它根据带电粒子在电磁场中能够偏转的原理，按物质原子、分子或分子碎片的质量差异进行分离和检测物质组成的一类仪器。

具体工作过程为：质谱仪以离子源、质量分析器和离子检测器为核心。

离子源是使试样分子在高真空条件下离子化的装置。

电离后的分子因接受了过多的能量会进一步碎裂成较小质量的多种碎片离子和中性粒子。

它们在加速电场作用下获取具有相同能量的平均动能而进入质量分析器。

质量分析器是将同时进入其中的不同质量的离子，按荷质比q/m（q为电荷，m为质量）大小分离的装置，原理公式：q/m=2U/B2r2（U为电压，B为磁感应强度，r为半径）。

分离后的离子依次进入离子检测器，采集放大离子信号，经计算机处理，绘制成质谱图。

优点：测量气体种类多，测试速度快，灵敏度高，结果精确，稳定性和重复性也较高。

缺点：是价格偏高；仪器机构复杂，需要专业人员维护；要求环境高。

2、气相色谱仪的基本原理检测混合物由载气（载气特性为惰性气体，不应与样品和溶剂反应。

一般可选用且常用的载气有氢气，氮气，氦气。

氦气有最好的分离柱效果，氦气用于热导式测量组件，氢气用于当氦气不能使用的场合，另一为氦气和氢气的混合气可得到较快的响应）带入，检测混合物通过色谱柱（通常为填充柱和毛细管柱）与色谱柱内固定相（我们把色谱柱内不移动，起分离作用的填料称为固定相）相互作用，这种相互作用大小的差异使各混合物各组分按先后次序从流出，并且依次导入检测器，从而得到各组分的检测信号。

按照导入检测器的先后次序，经过对比，可以区别出是什么组分，根据峰高度或峰面积可以计算出各组分含量。

主要特点气相色谱仪因为检测器的不同而具有不同的优缺点。

2、氢火焰检测器气相色谱仪。

氢火焰检测器(FID, flameionization detector)是利用氢火焰作电离源，使被测物质电离，产生微电流的检测器。

气体检测仪工作原理详解气体检测仪是一种广泛应用于工业领域的设备，它具备检测和测量环境中气体浓度的能力，以确保人们的安全和健康。

本文将详细解释气体检测仪的工作原理，以帮助读者更好地理解该设备的运作方式。

一、传感器技术气体检测仪内置了一种或多种传感器，用于检测和测量环境中的气体浓度。

常见的传感器技术包括电化学传感器、光学传感器、红外传感器和半导体传感器。

1. 电化学传感器电化学传感器是一种常用的气体传感器技术，它基于电极与目标气体之间的化学反应来测量气体浓度。

当目标气体接触到电化学传感器时，气体分子与电极表面发生化学反应，产生电流变化。

通过测量电流的大小，气体检测仪可以确定气体浓度。

2. 光学传感器光学传感器利用光的吸收和散射来检测和测量气体浓度。

根据目标气体的吸收特性，光学传感器发射特定波长的光，并测量光线在气体中传播时的吸收量。

通过分析吸收光的变化，气体检测仪可以判断目标气体的浓度。

3. 红外传感器红外传感器利用红外光谱的吸收波段来检测和测量特定气体的浓度。

不同气体在红外波段中具有不同的吸收特性，红外传感器会发射红外光，并测量光线在气体中的吸收情况。

通过分析吸收光的强度变化，气体检测仪可以准确确定目标气体的浓度。

4. 半导体传感器半导体传感器采用半导体材料来检测和测量气体浓度。

当目标气体与传感器表面接触时，半导体材料的电阻会发生变化。

气体检测仪通过测量电阻的变化，可以推断出目标气体的浓度。

二、工作原理气体检测仪的工作原理可以分为以下几个步骤：1. 气体采集气体检测仪首先通过进气口采集环境中的气体。

这些气体可能来自工业生产过程中的排放物、室内空气中的污染物或可燃气体等。

气体采集系统保证了被测气体能够进入检测仪的传感器区域。

2. 传感器检测采集到的气体进入到气体检测仪的传感器区域，传感器根据不同的技术原理进行检测。

例如，电化学传感器通过化学反应产生的电流变化来测量气体浓度；而光学传感器则通过测量光的吸收来判断气体浓度。

气体在线分析仪（常用气体分析设备）气体分析仪是一种用来测量气体成分的流程分析仪器，在许多生产过程中，尤其是有化学反应的生产过程中，仅根据温度、压力、流量等物理参数进行自动控制往往不够。

在冶金、电子、化工等行业中，空气分离设备不仅生产工业氧、工业氮，而且生产5n级高纯氮、高纯氧、高纯氩等高纯气体，保证气体产品质量，对中间产品和成品中微量杂质要严格控制，这对离线、在线气体分析仪的检测灵敏度、测量精度、稳定性和使用寿命等方面都提出了更高的要求，气体分析器有很多种。

常用气体分析设备四种常用的类型:1、热导式气体分析仪（HT-LE200、HT-EC300）是一种物理类的气体分析仪表。

它根据不同气体具有不同热传导能力的原理，通过测定混合气体导热系数来推算其中某些组分的含量。

该分析仪表简单可靠，适用于多种气体，是一种常用基本的气体分析仪表。

但直接测量气体的导热系数比较困难，所以实际上常把气体导热系数的变化转换为电阻的变化，再用电桥来测定。

2、磁氧式气体分析仪（HT-LA800）其原理是利用烟气组分中氧气的磁化率特别高这--物理特性来测定烟气中含氧量。

氧气为顺磁性气体(气体能被磁场所吸引的称为顺磁性气体)，在不均匀磁场中受到吸引而流向磁场较强处。

在该处设有加热丝，使此处氧的温度升高而磁化率下降，因而磁场吸引力减小，受后面磁化率较高的未被加热的氧气分子推挤而排出磁场，由此造成“热磁对流”或“磁风”现象。

在一-定的气样压力、温度和流量下，通过测量磁风大小就可测得气样中氧气含量。

3、电化学式气体分析仪（HT-LA431、HT-LA416、HT-FX100、HT-EC200）是一种化学类的气体分析仪表。

它根据化学反应所引起的离子量的变化或电流变化来测量气体成分。

为了提高选择性，防止测量电极表面沾污和保持电解液性能，一般采用隔膜结构。

常用的电化学式分析仪有定电位电解式和伽伐尼电池式两种。

定电位电解式分析仪的工作原理是在电极上施加特定电位，被测气体在电极表面就产生电解作用，只要测量加在电极上的电位，即可确定被测气体特有的电解电位，从而使仪表具有选择识别被测气体的能力。

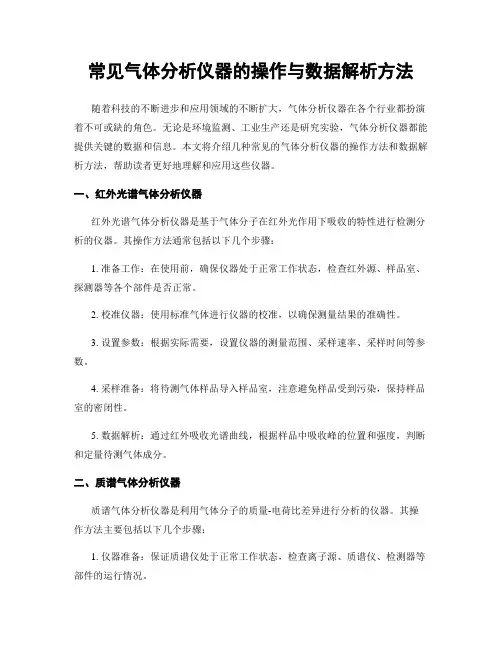

常见气体分析仪器的操作与数据解析方法随着科技的不断进步和应用领域的不断扩大，气体分析仪器在各个行业都扮演着不可或缺的角色。

无论是环境监测、工业生产还是研究实验，气体分析仪器都能提供关键的数据和信息。

本文将介绍几种常见的气体分析仪器的操作方法和数据解析方法，帮助读者更好地理解和应用这些仪器。

一、红外光谱气体分析仪器红外光谱气体分析仪器是基于气体分子在红外光作用下吸收的特性进行检测分析的仪器。

其操作方法通常包括以下几个步骤：1. 准备工作：在使用前，确保仪器处于正常工作状态，检查红外源、样品室、探测器等各个部件是否正常。

2. 校准仪器：使用标准气体进行仪器的校准，以确保测量结果的准确性。

3. 设置参数：根据实际需要，设置仪器的测量范围、采样速率、采样时间等参数。

4. 采样准备：将待测气体样品导入样品室，注意避免样品受到污染，保持样品室的密闭性。

5. 数据解析：通过红外吸收光谱曲线，根据样品中吸收峰的位置和强度，判断和定量待测气体成分。

二、质谱气体分析仪器质谱气体分析仪器是利用气体分子的质量-电荷比差异进行分析的仪器。

其操作方法主要包括以下几个步骤：1. 仪器准备：保证质谱仪处于正常工作状态，检查离子源、质谱仪、检测器等部件的运行情况。

2. 校准仪器：使用标准气体进行仪器的校准，以获得准确的质谱信号。

3. 设置参数：根据待测气体的特性，设置质谱的离子化方式、扫描范围和分辨率等参数。

4. 采样准备：将待测气体样品引入质谱仪，通常需要先进行采样和预处理，如气相色谱柱分离等。

5. 数据解析：通过质谱图的峰形、峰位和峰面积等信息，可以判断和定量待测气体中的各种成分。

三、气体电化学传感器气体电化学传感器是利用气体与电化学产生的反应产物之间的关系进行气体分析的仪器。

其操作方法一般包括以下几个步骤：1. 初始化仪器：在使用前，对传感器进行初始化，以消除历史数据的影响。

2. 校准仪器：使用标准气体进行传感器的校准，以确保测量结果的准确性。

在线气体分析仪工作原理在线气体分析仪是一种用于检测环境空气、生产过程中所排放的气体的仪器设备。

它通过测量空气中各种气体的浓度，来判断空气是否达到安全标准，或者在生产过程中，控制气体的浓度，以保持生产过程的顺利进行。

在线气体分析仪的工作原理主要包括以下几个方面：气体采样为了测量环境空气的成分，在线气体分析仪需要采集一定量的空气样本。

通常，气体分析仪会通过吸入空气的方式来采集空气样本，并将样本送入分析仪中进行分析。

在气体采样的过程中，要注意采样点的位置的选择。

要选择在空气流通的区域进行采样，避免影响测量结果。

同时，在采样的过程中，需要注意对气体的保护。

一些易被空气污染物干扰的气体，在采集之前需要保护它们，否则会导致测量结果不准确。

气体分离在线气体分析仪中，不同的气体成分会有不同的特性，如沸点、可溶性等。

因此，分析仪需要将样本中的不同气体成分进行分离，以便于进行浓度的测量。

一般来说，分离的方式有两种：物理分离和化学分离。

物理分离常用的有温度控制和温度梯度实现的气体色谱法，和分子筛过滤法。

化学分离主要是利用反应的选择性和灵敏度实现的。

气体浓度的测定气体分析仪最重要的一个环节就是测定气体的浓度。

不同的气体成分通过分离后，分别进入分析仪的探测器中进行浓度的测定。

探测器的类型多种多样，包括电化学、光学、质谱等。

电化学传感器可以实现各种气体的浓度检测，而光学传感器主要用于检测有机物和其他化合物的浓度，质谱传感器则可以检测极微小的元素和化合物。

在测定气体浓度之前，需要校准仪器。

校准的目的是使仪器测量结果更加准确。

校准通过给仪器提供已知浓度的气体样本进行实现。

数据处理随着气体的浓度被测量出来，仪器还需要对测量结果进行进一步的处理。

比如，可以将测量结果与标准值进行比对，以判断空气是否达标；还可以对测量结果进行趋势分析，以判断产生不合格空气的产生源头，并加以调整。

为了方便处理和储存数据，很多在线气体分析仪都配有计算机界面。
