花键轴叉锻造工艺设计姓名：XXX指导老师：***学号：*********班级：10材料日期：2013.6.18目录任务书 (1)一、摘要 (3)二、零件分析及工艺方案设定 (3)1、零件分析 (3)2、确定工艺方案 (3)三、绘制锻件图 (4)1、分模面选择 (4)2、确定模锻件机械加工余量及公差 (4)3、确定锻件模锻斜度 (5)4、确定锻件圆角半径 (5)5、绘制锻件图及计算锻件基本参数 (5)四、确定变形工艺及锻比 (5)1、确定合适的锻造比 (5)2、确定锻造工序 (5)五、确定坯料质量及尺寸 (6)1、坯料尺寸 (6)2、坯料质量 (6)六、选择锻造设备及吨位 (6)七、确定锻造温度范围、加热冷却及热处理规范 (7)1、确定锻造温度范围 (7)2、确定加热规范及火次 (7)3、确定热处理规范 (7)4、确定冷却方法及冷却规范 (7)八、总结………………………………………………………………………………７参考文献……………………………………………………………………………８一、摘要锻造包括自由锻和模锻。
自由锻是利用冲击功或压力使金属在上、下砧之间产生变形，以获得锻件的方法。
模锻是把热塑性金属坯料放在具有一定形状和尺寸的锻模模膛内承受冲击功或静压力产生塑性变形而获得锻件的加工方法。
本次课程设计介绍了花键轴叉的锻造工艺流程，这是我们在学习了材料成型工艺等专业课后的一个实践教学环节，让我们对所学的理论知识有了一个更加清晰地认识。
在老师的指导下，初步掌握了一个锻件从坯料到成型零件所要经过的各项工序。
同时也提高了自己查阅有关机械手册、图表的能力，以及增强了自己对一些绘图软件的掌握，为我们今后的毕业设计以及工作都奠定了一定的基础。
另外，此次课程设计中由于自己能力有限，经验不足，设计中出现错误还请老师给予指导。
二、零件分析及工艺方案设定1、零件分析零件为轴叉类零件，因此锻造的目的不是侧重于成形、减少加工余量，而是侧重于提高锻件的力学性能。

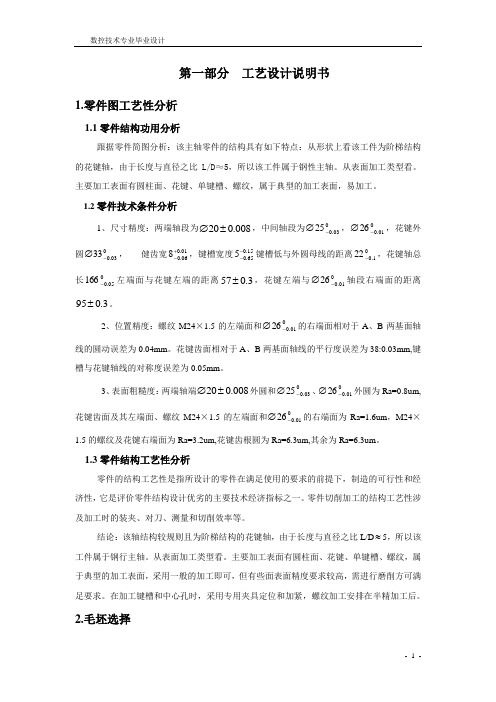

第一部分 工艺设计说明书1.零件图工艺性分析1.1零件结构功用分析跟据零件简图分析：该主轴零件的结构具有如下特点：从形状上看该工件为阶梯结构的花键轴，由于长度与直径之比L/D ≈5，所以该工件属于钢性主轴。
从表面加工类型看。
主要加工表面有圆柱面、花键、单键槽、螺纹，属于典型的加工表面，易加工。
1.2零件技术条件分析1、尺寸精度：两端轴段为008.020±∅，中间轴段为003.025-∅，001.026-∅，花键外圆003.033-∅， 健齿宽01.006.08+-，键槽宽度15.065.05--键槽低与外圆母线的距离01.022-，花键轴总长005.0166-左端面与花键左端的距离3.057±，花键左端与001.026-∅轴段右端面的距离3.095±。
2、位置精度：螺纹M24×1.5的左端面和001.026-∅的右端面相对于A 、B 两基面轴线的圆动误差为0.04mm 。
花键齿面相对于A 、B 两基面轴线的平行度误差为38:0.03mm,键槽与花键轴线的对称度误差为0.05mm 。
3、表面粗糙度：两端轴端008.020±∅外圆和003.025-∅、001.026-∅外圆为Ra=0.8um,花键齿面及其左端面、螺纹M24×1.5的左端面和001.026-∅的右端面为Ra=1.6um ，M24×1.5的螺纹及花键右端面为Ra=3.2um,花键齿根圆为Ra=6.3um,其余为Ra=6.3um 。
1.3零件结构工艺性分析零件的结构工艺性是指所设计的零件在满足使用的要求的前提下，制造的可行性和经济性，它是评价零件结构设计优劣的主要技术经济指标之一。
零件切削加工的结构工艺性涉及加工时的装夹、对刀、测量和切削效率等。
结论：该轴结构较规则且为阶梯结构的花键轴，由于长度与直径之比L/D ≈5，所以该工件属于钢行主轴。
从表面加工类型看。
主要加工表面有圆柱面、花键、单键槽、螺纹，属于典型的加工表面，采用一般的加工即可，但有些面表面精度要求较高，需进行磨削方可满足要求。
*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*加工工艺工艺课程设计花键轴零件加工工艺教学单位：机电工程系班级：数控加工092班设计：徐胜学号：200902060224指导：彭京城老师湖南铁道职业技术学院2011年5月7日目录课程设计课题任务书 (3)第一部分零件工艺分析花键轴介绍………………………………………………………………………5图样分析…………………………………………………………………………5第二部分工艺设计毛坯选择…………………………………………………………………………7材料及热处理……………………………………………………………………8加工方法…………………………………………………………………………9加工顺序………………………………………………………………………10加工方案………………………………………………………………………10走到路线和对刀点选择………………………………………………………10 零件定位基准和装夹方式………………………………………………………10 加工设备………………………………………………………………………14 切屑用量的确定（粗车、半精车，粗铣键） (15)工时定额计算（粗车、半精车，粗铣键槽） (16)加工余量的确定及工序尺寸的计算……………………………………………17 零件加工工艺卡………………………………………………………………19 机械加工工序卡………………………………………………………………21第三部分后序感想……………………………………………………………………………24 参考文献………………………………………………………………………25课程设计任务书(数控加工方向)机电工程系创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*一、设计课题名称:_____典型零件的数控加工工艺设计___二、指导教师:____彭京城______三、设计要求(1) 根据所给定的零件，选择合适的加工机床、刀具、切削用量，合理的进给路线，制定经济高效的工艺方案。
机床切削加工专业（铣工方向）加工花键轴学习任务二1.能独立阅读生产任务单，明确工时、加工数量等要求，说出所加工零件的用途、功能和分类2.能识读图纸和工艺卡，查阅相关资料并计算，明确加工技术要求，制定加工工步3.根据零件特征，经过查阅切削手册，正确选择刀具材料和结构形式（三面刃铣刀；立铣刀；键槽铣刀；锯片铣刀；成型铣刀）4.能说出常用刀具材料、种类，并能叙述其用途，根据零件材料和形状特征，通过查阅切削手册和刀具手册，合理选择刀具和切削参数5. 综合考虑零件材料、刀具材料、加工性质、机床特性等因素，查阅切削手册，确定切削三要素中的切削速度、每齿进给量和切削深度，并能运用公式计算转速和进给量6.能根据现场条件，查阅相关资料，确定符合加工技术要求的工、量、夹具，辅件及切削液7.能按零件图纸要求，测量（锻件）毛坯外形尺寸，判断毛坯是否有足够的加工余量（长度、直径）8.能检查铣床功能完好情况，按操作规程进行加工前机床润滑、预热等准备工作9.能规范使用常用铣床夹具（分度头和尾座一夹一顶方式），短轴只要分度头装夹，装夹工件，并找正10.能规范装夹刀具，确保刀具安全性，并根据加工要求，运用适当对刀方法，正确对刀11.在加工过程中，能严格按照铣床操作规程操作铣床，按工步切削工件；根据切削状态调整切削用量，保证正常切削；适时检测，保证精度12.加工完毕，进行自检，判断零件是否合格，并进行简单的成本分析13.能按车间现场管理规定，正确放置零件14.能按产品工艺流程和车间要求，进行产品交接并确认15.能按车间规定，整理现场，保养机床，填写保养记录16.能按车间规定填写交接班记录17.能按照国家环保相关规定和车间要求，正确处置废油液等废弃物18.能主动获取有效信息，展示工作成果，对学习与工作进行总结反思，能与他人合作，进行有效沟通建议课时18学时工作流程与活动教学活动1：花键传动轴的加工任务及工艺分析（3课时）教学活动2：花键传动轴剖视图图样的绘制(1课时)教学活动3：花键传动轴的加工（11课时）1、分度头的安装、校正和花键轴轴线的校正方法（2）2、花键传动轴的加工（7）3、轴上键槽的铣削（2）教学活动4：产品的误差分析及工作总结（3课时）（1）扮演质检员互检，填写检验报告（1）（2）展示成果，本任务自评报告（1）（3）教师点评，总结本任务（1）工作情景描述．100100台，其中委托我们学校我们班组利用现有设备完成学校校办厂接外协加工任务，某矿山机械厂要生产勘探机变速箱天内完成该批零件的加工。
目录设计任务书------------------------------------------------------------------------------3 课程设计说明书正文---------------------------------------------------------------4 一零件的分析------------------------------------------------------------------------ 41 零件的作用:----------------------------------------------------------------------- -42 零件的结构特点-------------------------------------------------------------------- 43 确定主要、次要加工表面及其加工方法--------------------------------------4 二生产纲领和生产类型，确定工艺的基本特征-----------------------5 三确定毛坯的制造形式以及绘制毛坯图----------------------------------5 四拟定工艺路线---------------------------------------------------------------------61 基准的选择---------------------------------------------------------------------------62 决定个表面的加工方法以及加工余量------------------------------------------73 制定工艺路线------------------------------------------------------------------------74 工艺设备的选择---------------------------------------------------------------------85 填写工艺过程卡---------------------------------------------------------------------9 五确立切削用量及基本工序----------------------------------------------------91 工序一下棒料----------------------------------------------92 工序二加一端，车端面，见平即可，钻中心孔B3/7.5------------------93 工序三以两中心孔定位装夹工件粗车外圆各部---------------------------104 工序四去毛刺---------------------------------------------------------------------115 工序五以两中心孔定位装夹工件，半精车，精车各部尺寸，倒角---116 工序六以两中心孔定位装夹工件，粗、精铣花键------------------------117 工序七热处理：调质处理HRC30 -------------------------------------------128 工序八以两中心孔定位装夹工件，粗磨，精磨---------------------------139 工序九按图样要求检查各部尺寸及精度------------------------------------1310 填写机械加工工序卡片----------------------------------------13六夹具的设计-------------------------------------------------14七设计心得体会----------------------------------------------15机械制造工艺与机床夹具课程设计任务书设计题目：“花键轴”零件的机械加工工艺规程一任务及要求：1.绘制零件图和毛坯图综合图各1张2.机械加工工艺卡1份3.机械加工工序卡1套4.说明书1份二时间分配：课程设计时间为一周，具体非配如下：1.熟悉零件画零件毛坯综合图1天2.选择加工方案填写工艺文件 2.5天3.编写说明书 1.5天三原始资料:1.生产类型小批生产2.生产条件车间现有设备四方法与步骤：参考教材课程设计指导书部分五要求交电子版和纸质课程设计（一人有二道工序数控加工程序）设计任务书河南工业职业技术学院机械加工技术课程设计任务书设计题目：“花键轴”零件的机械加工工艺规程设计内容：1.产品零件图2.产品毛坯图3.机械加工工艺过程卡4.机械加工工序卡片5.课程设计说明书班级：定向 0901 班设计者：李宁指导老师：教研室主任：2011年5月18日课程设计说明书正文一零件的分析，并进行结构工艺性审查零件的分析包括零件结构及其工艺性分析和零件的技术要求的分析该零件是轴类零件，外圆柱面需要在普通车床上进行车削。
航空制造工程学院《机械制造工艺及装备》课程设计说明书专业：机械设计制造及其自动化班级： 090314 姓名：张建学号： 09031432 评分：指导老师：（签字）2012年11月机械制造工艺学课程设计任务书课题:传动轴花键轴机械加工工艺规程及夹具设计内容：1 零件图 1张2. 机械加工工艺过程综合卡片 1张3. 夹具设计装配图1张4. 夹具设计零件图1张5. 课程设计说明书12张班级：09031432姓名：张建2012年11月目录一零件分析 (1)二工艺规程设计 (1)三夹具设计 (9)四设计心得 (10)五参考文献 (11)一、零件的分析（一）零件的作用题目所给的零件是花键传动轴，为花键传动中的传动轴，起传动的作用。
二、工艺规程设计(一)确定毛坯的制造形式选择锻件毛坯。
（二）基面的选择（1）基准的选择：该零件既是花键轴又是阶梯轴，其加工精度又要求较高，因此选中心孔B3/7.5做为设计和工艺基准。
（三）制定工艺路线制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
工艺路线方案：工序一下料工序二夹一端，车端面，见平即可，钻中心孔B3/7.5工序三倒头装夹工件，车端面，保证总长175工序四以中心孔定位装夹工件粗车外圆各部。
工序五去毛刺工序六以两中心孔定位装夹工件。
精车,半精车各部尺寸，倒角工序七一夹一顶装夹工件，粗，精铣花键工序八热处理：调质处理255—302HB工序九按图样要求检查各部尺寸及精度。
（四）机械加工余量、工序尺寸及毛皮尺寸的确定“花键传动轴”，零件材料为40MnB，硬度为255—302HB，毛坯质量为6.37ｋｇ。
生产类型为小批量生产，锻造毛坯。
据以上原始资料及加工路线，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 外圆表面延轴线方向长度方向的加工余量及公差（φ32内孔及端面）。
机械制造工艺学课程设计设计说明书设计题目：花键轴学院：机电工程学院专业：机械设计制造及其自动化班级：2012- 班学生姓名：学号：指导教师：2015年7月08日机械制造工艺学课程设计任务书一、课程设计的目的与要求1、运用机械制造工艺学及有关课程(工程材料与热处理、机械设计、公差与技术测量、金属切削机床、金属切削原理与刀具等)的知识，结合生产实践，独立地分析和解决工艺问题，初步具备编制中等复杂程度零件机械加工工艺规程的能力。
2、掌握查阅、应用有关手册、规范、图表等技术资料的能力。
二、课程设计的内容1、根据生产类型，对零件进行工艺分析，绘制零件图；2、选择毛坯种类及制造方法，绘制毛坯图(零件——毛坯合图)；3、拟订零件的机械加工工艺过程；4、选择各工序的加工设备及工艺装备(刀具、夹具、量具、辅具)，确定各工序切削用量及工序尺寸，计算某一代表工序的工时定额；5、填写工艺文件；6、撰写设计说明书。
具体要求：1、零件CAD图 1张2、机械加工工艺过程卡片 1套3、机械加工工序卡片 1套4、课程设计说明书 1份（注：要求提交纸质文件和电子版各一份）目录一、零件分析 (1)二、确定生产类型 (3)三、确定毛坯制造形式 (4)四、选择定位基准 (4)五、选择加工方法 (5)六、制订工艺路线 (6)七、确定加工余量及毛坯尺寸 (7)八、工序设计 (8)九、确定切削用量和基本时间 (11)参考资料 (16)一、零件分析1、零件的功用分析题目所给的零件是汽车变速箱中的花键轴。
它直接和驱动轴相连，通过差速器来驱动汽车。
花键轴能使在其上面的滑移齿轮进行轴向移动，而使得不同齿数的齿轮与中间轴进行啮合或者分离，进而能实现变速箱的功能：一、改变传动比；二、在发动机旋转方向不变情况下，使汽车能倒退行驶；三、利用空挡，中断动力传递，以发动机能够起动、怠速，并便于变速器换档或进行动力输出。
2、零件的工艺分析轴通常是由支承轴颈支承在机器的机架或箱体上，实现运动传递和动力传递的功能。
花键轴设计(含全套图纸)全套CAD图纸或资料,联系 695132052 毕业设计说明书专业: 机械制造及自动化班级:姓名:学号:指导老师:目录第一部分工艺设计说明书 (1)…………第二部分第XX号工序夹具设计说明书………………………………………………………………………第三部分第XX号工序刀具设计说明书………………………………………………………………………第四部分第XX号工序量具设计说明书………………………………………………………………………第五部分毕业设计体会…………………………………………………………………………………………第六部分参考资料……………………………………………………………………………………二OO届毕业设计(论文)任务书专业:机械制造班级:姓名: 学号:一、设计题目附图:花键轴零件机械加工工艺规程制订及第工序工艺装备设计。
二、设计条件:l、零件图; 2、生产批量:中批量生产。
三、设计内容:1、零件图分析:l)、零件图工艺性分析(结构工艺性及技术条件分析);2)、绘制零件图;2、毛坯选择: 1)、毛坯类型; 2)、余量确定; 3)、毛坯图。
3、机械加工工艺路线确定: 1)、加工方案分析及确定; 2)、基准的选择;3)、绘制加工工艺流程图(确定定位夹紧方案)。
4、工艺尺寸及其公差确定:1)、基准重合时(工序尺寸关系图绘制);2)、利用尺寸关系图计算工序尺寸;3)、基准不重合时(绘制尺寸链图)并计算工序尺寸。
5、设备及其工艺装备确定:6、切削用量及工时定额确定: 确定每道工序切削用量及工时定额。
7、工艺文件制订: 1)、编写工艺设计说明书; 2)、填写工艺规程;(工艺过程卡片和工序卡片)8、指定工序机床夹具设计: 1)、工序图分析; 2)、定位方案确定; 3)、定位误差计算; 4)、夹具总装图绘制。
9、刀具、量具没计。
(绘制刀具量具工作图)四、上交资料(全部为电子文稿):1、零件机械加工工艺规程制订设计说明书一份;(按统一格式撰写)2、工艺文件一套(含工艺流程卡片、每一道工序的工序卡片含工序附图);3、机床夹具设计说明书一份;(按统一格式撰写)4、夹具总装图一张(A4图纸);零件图两张(A4图纸);5、刀量具设计说明书一份;(按统一格式撰写)6、刀具工作图一张(A4图纸);量具工作图一张(A4图纸)。
目录设计任务书------------------------------------------------------------------------------3 课程设计说明书正文---------------------------------------------------------------4 一零件的分析------------------------------------------------------------------------ 41 零件的作用:----------------------------------------------------------------------- -42 零件的结构特点-------------------------------------------------------------------- 43 确定主要、次要加工表面及其加工方法--------------------------------------4 二生产纲领和生产类型，确定工艺的基本特征-----------------------5 三确定毛坯的制造形式以及绘制毛坯图----------------------------------5 四拟定工艺路线---------------------------------------------------------------------61 基准的选择---------------------------------------------------------------------------62 决定个表面的加工方法以及加工余量------------------------------------------73 制定工艺路线------------------------------------------------------------------------74 工艺设备的选择---------------------------------------------------------------------85 填写工艺过程卡---------------------------------------------------------------------9 五确立切削用量及基本工序----------------------------------------------------91 工序一下棒料----------------------------------------------92 工序二加一端，车端面，见平即可，钻中心孔B3/7.5------------------93 工序三以两中心孔定位装夹工件粗车外圆各部---------------------------104 工序四去毛刺---------------------------------------------------------------------115 工序五以两中心孔定位装夹工件，半精车，精车各部尺寸，倒角---116 工序六以两中心孔定位装夹工件，粗、精铣花键------------------------117 工序七热处理：调质处理HRC30 -------------------------------------------128 工序八以两中心孔定位装夹工件，粗磨，精磨---------------------------139 工序九按图样要求检查各部尺寸及精度------------------------------------1310 填写机械加工工序卡片----------------------------------------13六夹具的设计-------------------------------------------------14七设计心得体会----------------------------------------------15机械制造工艺与机床夹具课程设计任务书设计题目：“花键轴”零件的机械加工工艺规程一任务及要求：1.绘制零件图和毛坯图综合图各1张2.机械加工工艺卡1份3.机械加工工序卡1套4.说明书1份二时间分配：课程设计时间为一周，具体非配如下：1.熟悉零件画零件毛坯综合图1天2.选择加工方案填写工艺文件 2.5天3.编写说明书 1.5天三原始资料:1.生产类型小批生产2.生产条件车间现有设备四方法与步骤：参考教材课程设计指导书部分五要求交电子版和纸质课程设计（一人有二道工序数控加工程序）设计任务书河南工业职业技术学院机械加工技术课程设计任务书设计题目：“花键轴”零件的机械加工工艺规程设计内容：1.产品零件图2.产品毛坯图3.机械加工工艺过程卡4.机械加工工序卡片5.课程设计说明书班级：定向0901 班设计者：李宁指导老师：教研室主任：2011年5月18日课程设计说明书正文一零件的分析，并进行结构工艺性审查零件的分析包括零件结构及其工艺性分析和零件的技术要求的分析该零件是轴类零件，外圆柱面需要在普通车床上进行车削。
同时它也是花键轴，键槽部分需要用铣床铣出。
零件的技术要求分析是制订工艺规程的重要环节。
主要包括三方面的内容：（1）精度分析，包括被加工表面的尺寸精度、形状精度和相互位置精度的分析。
（2）表面粗糙度及其他表面质量要求的分析。
（3）热处理要求和其他方面要求（如动平衡、去磁等）的分析。
首先进行精度分析，题目中的花键轴有两个同轴度的要求，精度比较高，需要比较精密的夹具去装夹零件加工;花键槽侧面还有一个平行度要求，不仅要求有一定的装夹精度，还要一定的机床和刀具精度。
而花键槽的高度精度很高，需要特殊加工才能满足，如外圆磨削。
其余尺寸用普通车床就可满足。
然后进行表面粗糙度及其他表面质量要求的分析。
可以看出的是花键轴中花键槽的表面粗糙度要求比较高，达到0.8，其余大都是3.2，这需要先在普通车床上进行粗车、半精车、精车，最后通过外圆磨削实现。
最后进行热处理要求和其他方面要求的分析。
这个花键轴的花键槽部分需要淬硬深度为1.5~2.5，硬度要HRC30，这要考虑需要进行表面淬火，需要注意的是选择淬火的时机，需要将淬火安排在合适的工序中1 零件的作用题目所给的零件是花键传动轴，起传动的作用。
2零件的结构特点花键轴的键槽部分有硬度要求，键槽部分和Φ35光轴的精度要求较高，因此在半精车后应先铣键槽，将键槽部分调质处理后，最后粗磨和精磨键槽部分和Φ35光轴。
3确定主要、次要加工表面及其加工方法Φ38键槽部分和Φ35光轴部分为主要加工表面，在经过粗车和半精车后需要调质处理再粗磨和精磨；其他的加工表面为次要加工表面，经过粗车、半精车和精车。
二生产纲领和生产类型，确定工艺的基本特征零件的生产纲领N=Q×n×(1+a%+b%)=324（件）式中--产品的生产纲领Q=300（件）；--每台车床中该零件的数量n=1；--备品的百分率a%=5%；--废品的百分率b%=3%。
生产类型为小批量生产，毛坯制造方法为自由锻，其精度中等，加工余量中等;用部分通用机床和部分高生产率机床；先采用三爪卡盘粗加工，后以两中心孔定位精加工；较多采用专用夹具、专用量具。
三确定毛坯的制造形式以及绘制毛坯图毛坯的选择不仅影响毛坯制造的工艺、设备及制造费用，而且对零件机械加工工艺、生产率和经济性也有很大影响。
选择毛坯要从机械加工和毛坯制造两个方面综合考虑，以求得到最佳效果。
确定毛坯的主要任务是：根据零件的技术要求、结构特点、材料、生产纲领等方面的要求、合理地确定毛坯的种类、毛坯的制造方法、毛坯的尺寸等。
根据零件要求和生产要求应选择锻件毛坯。
锻件适用于强度要求高、形状比较简单的零件毛坯。
锻造方法有自由锻和模锻两种。
自由锻毛坯精度低、加工余量大、生产率低，适用于单件小批量生产以及大型零件毛坯。
模锻毛坯精度高、加工余量小、生产率高、但成本也高，适用于大批大量生产的中小型零件毛坯。
根据生产批量和技术要求，应选择自由锻毛坯进行加工材料是C45钢，选择锻件毛坯，制造方法是自由锻，毛坯形状为圆柱形。
确定余量：查《金属机械加工工艺人员手册》表5—28，在轴线长度方向和轴向直径的毛坯余量均为4±1mm（图3-1 毛坯图）。
图3-1 毛坯图技术要求：1.未标注出的自由锻斜度5°；2.毛刺不大于1；3.表面缺陷深度：非加工面不大于0.5，加工面不大于实际余量的1/2；4.上下模的错差不大于1。
四拟定工艺路线（一）基准的选择1、基准的选择：基准的选择包括粗基准和精基准的选择：粗基准的选择应考虑两个问题：一是保证主要加工面有足够而均匀的加工余量和各待加工表面有足够的加工余量；二是保证加工面与不加工面之间的相互位置精度。
①为了保证加工面与不加工面之间的位置要求，应选不加工面为粗基准。
②合理分配各加工面的加工余量a.为了保证各加工面都有足够的加工余量，应选择毛坯余量最小的面位粗基准。
b.为了保证重要加工面的加工余量均匀，应选重要加工面为粗基准。
c.粗基准的选择应尽可能使工件上个加工表面总的金属切除量最小。
③粗基准应避免重复使用，在同一尺寸方向上通常只允许使用一次。
④选作粗基准的表面应平整光洁，要避开锻造飞边和铸造浇冒口、分型面、毛刺等缺陷，以保证定位准确，夹紧可靠。
精基准的选择选择精基准时，重点是考虑如何减小工件的定位误差、保证工件的加工精度，同时也要考虑工件的装夹方便可靠，夹具结构简单，使零件的制造较为经济、容易。
应遵循的原则：①基准重合原则②基准统一原则③自为基准原则④互为基准原则根据此花键轴的要求，该零件既是花键轴又是阶梯轴，其加工精度又要求较高，以此选中心孔B3/7.5做为设计和工艺基准。
（二）确定表面的加工方法以及加工余量Φ38键槽部分先粗车后半精车（加工余量1mm），粗铣和精铣键槽，经调质处理后粗磨（加工余量0.6mm）、精磨（加工余量0.4mm）。
Φ35光轴部分先粗车后半精车（加工余量1mm），最后粗磨（加工余量0.6mm）、精磨（加工余量0.4mm）；其他表面依次粗车、半精车（加工余量1mm）和精车（加工余量0.5mm）即可。
以上工序余量由查表法获得（查《金属机械加工工艺人员手册》），由于本设计规定的零件为小批量生产，应该采用调整加工。
因此在计算最大、最小加工余量时应按调整法加工方式予以确认。
（三）制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证，在生产纲领已经确定的情况下，可以考虑采用万能型机床配以专用工卡具，并尽量使工序集中起来提高生产率。
