主题：单片机独立按键控制LED灯实验原理目录1. 概述2. 单片机独立按键控制LED灯实验原理3. 实验步骤4. 结语1. 概述单片机在现代电子设备中起着至关重要的作用，它可以通过编程实现各种功能。
其中，控制LED灯是单片机实验中常见的任务之一。
本文将介绍单片机独立按键控制LED灯的实验原理及实验步骤，希望对初学者有所帮助。
2. 单片机独立按键控制LED灯实验原理单片机独立按键控制LED灯的实验原理主要涉及到单片机的输入输出端口及按键和LED的连接方式。
在单片机实验中，按键与单片机的输入端口相连，LED与单片机的输出端口相连。
通过按键的按下和松开来改变单片机输出端口电平，从而控制LED的亮灭。
3. 实验步骤为了完成单片机独立按键控制LED灯的实验，需要按照以下步骤进行操作：步骤一：准备材料- 单片机板- 按键- LED灯- 连线- 电源步骤二：搭建电路- 将按键与单片机的输入端口相连- 将LED与单片机的输出端口相连- 连接电源步骤三：编写程序- 使用相应的单片机开发软件编写程序- 程序中需要包括按键状态检测和LED控制的部分步骤四：烧录程序- 将编写好的程序烧录到单片机中步骤五：运行实验- 按下按键，观察LED的亮灭情况- 确保按键可以正确控制LED的亮灭4. 结语通过上述实验步骤，我们可以实现单片机独立按键控制LED灯的功能。
这个实验不仅可以帮助学习者了解单片机的输入输出端口控制，还可以培养动手能力和程序设计能力。
希望本文对单片机实验初学者有所帮助，谢谢阅读！实验步骤在进行单片机独立按键控制LED灯实验时，需要按照一定的步骤进行操作，以确保实验能够顺利进行并取得预期的效果。
下面将详细介绍实验步骤，帮助读者更好地理解和掌握这一实验过程。
1. 准备材料在进行单片机独立按键控制LED灯实验前，首先需要准备相应的材料。
这些材料包括单片机板、按键、LED灯、连线和电源。
在选择单片机板时，需要根据具体的实验需求来确定，常见的有51单片机、Arduino等，不同的单片机板具有不同的特性和使用方法，因此需要根据实验要求来选择适合的单片机板。
51单片机按键控制电路设计内容总结一、引言在现代电子产品中，按键控制是一种常见的操作方式。
通过按下不同的按键，可以实现不同的功能。
而在电子设备的控制电路中，需要一种可靠的方式来检测按键的状态，并根据按键的状态来进行相应的操作。
本文将介绍基于51单片机的按键控制电路设计。
二、按键控制电路的基本原理按键控制电路的基本原理是通过检测按键的状态来确定按键是否被按下。
当按键被按下时，按键的状态会发生改变，通过检测这种状态的改变，可以触发相应的操作。
在51单片机中，可以通过外部中断来实现对按键状态的检测。
当按键被按下时，会触发外部中断，从而通知单片机按键的状态发生了改变。
三、按键控制电路的设计步骤1. 硬件设计在按键控制电路的硬件设计中，需要确定使用的按键数量，并选择合适的按键类型。
常见的按键类型有机械按键和触摸按键。
根据实际需求，选择合适的按键类型，并将其连接到51单片机的外部中断引脚上。
2. 软件设计在按键控制电路的软件设计中，需要编写相应的程序来实现对按键状态的检测和相应操作的执行。
在51单片机中，可以通过中断服务程序来实现对外部中断的响应。
当外部中断触发时，中断服务程序会被执行，并根据按键的状态来执行相应的操作。
四、案例分析下面以一个简单的案例来说明按键控制电路的设计。
假设我们需要设计一个LED灯的开关控制电路，通过按下按键可以控制LED灯的开关状态。
1. 硬件设计选择一个机械按键作为控制按键，并将其连接到51单片机的外部中断引脚上。
同时，将一个LED灯连接到51单片机的IO口上。
2. 软件设计编写相应的程序来实现按键状态的检测和LED灯开关状态的控制。
当按键被按下时，外部中断触发，中断服务程序被执行。
在中断服务程序中，通过读取按键的状态来确定按键是否被按下，并根据按键的状态来控制LED灯的开关状态。
五、总结通过本文的介绍，我们了解了按键控制电路的基本原理和设计步骤。
在51单片机中，可以通过外部中断来实现对按键状态的检测。

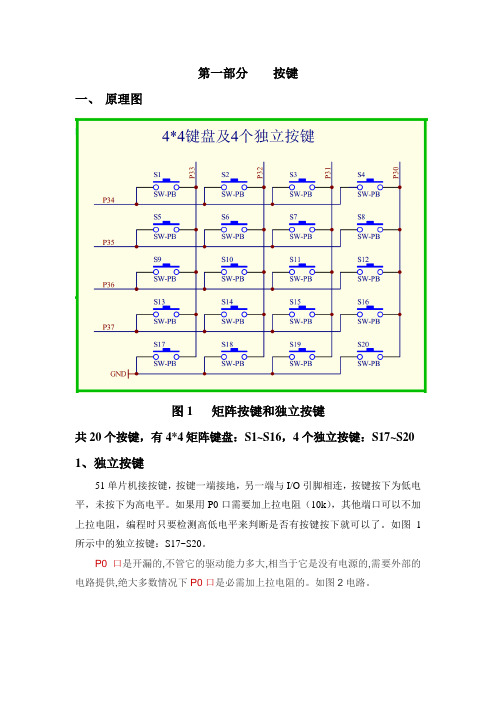

第一部分按键一、原理图图1 矩阵按键和独立按键共20个按键，有4*4矩阵键盘：S1~S16，4个独立按键：S17~S20 1、独立按键51单片机接按键，按键一端接地，另一端与I/O引脚相连，按键按下为低电平，未按下为高电平。
如果用P0口需要加上拉电阻（10k），其他端口可以不加上拉电阻，编程时只要检测高低电平来判断是否有按键按下就可以了。
如图1所示中的独立按键：S17~S20。
P0口是开漏的,不管它的驱动能力多大,相当于它是没有电源的,需要外部的电路提供,绝大多数情况下P0口是必需加上拉电阻的。
如图2电路。
图2 P0口接独立按键2、独立按键的使用S17~S20、4个独立按键一端接地，一端接P33~P30，按键按下为低电平，未按下为高电平。
程序1、2、3中的独立按键的使用。
程序1：sbit KEY=P3^3; //定义按键输入端口s17sbit LED=P1^2; //定义led输出端口void main (void){P1=0xFF;//P1口置1KEY=1; //按键输入端口电平置高while (1) //主循环{if(!KEY) //如果检测到低电平，说明按键按下LED=0;elseLED=1; //这里使用if判断，如果按键按下led点亮，弹起来熄灭。
//上述4句可以用一句替代LED=KEY;}}程序2：sbit KEY=P3^3; //定义按键输入端口S17sbit LED=P1^2; //定义led输出端口void main (void){P1=0xFF;//P1口置1KEY=1; //按键输入端口电平置高while (1) //主循环{if(!KEY) //如果检测到低电平，说明按键按下{DelayMs(10); //延时去抖，一般10-20msif(!KEY) //再次确认按键是否按下，没有按下则退出{ while(!KEY);//如果确认按下按键等待按键释放，没有释放则一直等待{LED=!LED;//释放则执行需要的程序}}}}}程序3：按键加减操作，见程序，并且按照第4个程序的方法修改程序。
一、实验目的1. 理解单片机按键的工作原理和电路连接方法；2. 掌握按键消抖原理及其实现方法；3. 学会使用单片机编程控制按键功能，实现简单的输入控制；4. 提高单片机实验操作能力和编程能力。
二、实验仪器及设备1. 单片机开发板（如STC89C52）；2. 按键；3. 万用表；4. 电脑；5. Keil C编译器。
三、实验原理1. 按键原理：按键是一种电子开关，按下时导通，松开时断开。
在单片机应用中，按键常用于输入控制信号。
2. 按键消抖原理：由于按键机械弹性，闭合和断开时会有一连串的抖动。
若直接读取按键状态，容易导致误操作。
因此，需要进行消抖处理。
3. 消抖方法：主要有软件消抖和硬件消抖两种方法。
本实验采用软件消抖方法，即在读取按键状态后，延时一段时间再读取，若两次读取结果一致，则认为按键状态稳定。
四、实验步骤1. 硬件连接：将按键一端接地，另一端与单片机的某个I/O口相连。
2. 编写程序：使用Keil C编译器编写程序，实现以下功能：（1）初始化I/O口，将按键连接的I/O口设置为输入模式；（2）读取按键状态，判断按键是否被按下；（3）进行消抖处理，若按键状态稳定，则执行相应的功能。
3. 编译程序：将编写好的程序编译成HEX文件。
4. 烧录程序：将编译好的HEX文件烧录到单片机中。
5. 实验验证：观察实验现象，验证按键功能是否实现。
五、实验结果与分析1. 硬件连接正确，程序编译无误。
2. 实验现象：当按下按键时，单片机执行相应的功能；松开按键后，按键功能停止。
3. 分析：通过软件消抖处理，有效避免了按键抖动导致的误操作。
六、实验总结1. 本实验成功实现了单片机按键控制功能，掌握了按键消抖原理及实现方法。
2. 通过实验，提高了单片机编程和实验操作能力。
3. 在后续的单片机应用中，可以灵活运用按键控制功能，实现各种输入控制需求。
4. 本次实验为单片机应用奠定了基础，为进一步学习单片机技术打下了良好基础。

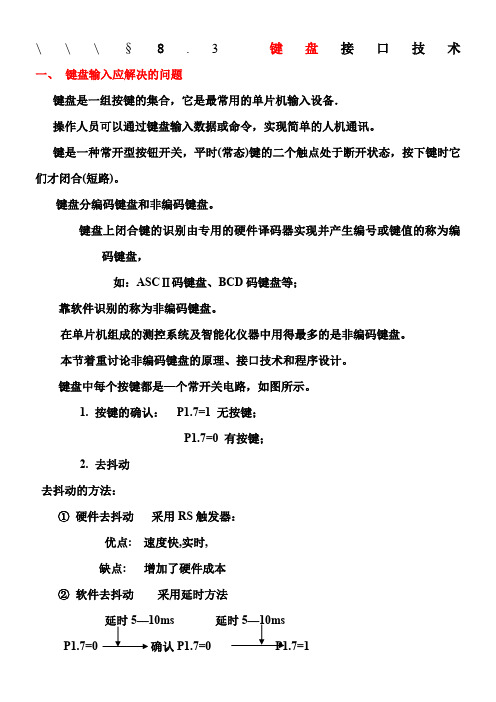

\\\§8.3键盘接口技术一、键盘输入应解决的问题键盘是一组按键的集合，它是最常用的单片机输入设备．操作人员可以通过键盘输入数据或命令，实现简单的人机通讯。
键是一种常开型按钮开关，平时(常态)键的二个触点处于断开状态，按下键时它们才闭合(短路)。
键盘分编码键盘和非编码键盘。
键盘上闭合键的识别由专用的硬件译码器实现并产生编号或键值的称为编码键盘，如：ASCⅡ码键盘、BCD码键盘等；靠软件识别的称为非编码键盘。
在单片机组成的测控系统及智能化仪器中用得最多的是非编码键盘。
本节着重讨论非编码键盘的原理、接口技术和程序设计。
键盘中每个按键都是—个常开关电路，如图所示。
1.按键的确认：P1.7=1 无按键；P1.7=0 有按键；2.去抖动去抖动的方法：①硬件去抖动采用RS触发器：优点: 速度快,实时,缺点: 增加了硬件成本②软件去抖动采用延时方法延时5—10ms 延时5—10msP1.7=0 确认P1.7=0 P1.7=1(去前沿抖动) (去后沿抖动)二、独立式键盘每个I/O口连接一个按，S1 P1.0S2 P1.1……………………….S8 P1.7软件：START：MOV P1，#0FFH ；置P1口为高电平JNB P1.0, RS1 ; S1按下,程序去执行RS1JNB P1.1, RS2 ; S2按下,程序去执行RS2JNB P1.2, RS3 ; S3按下,程序去执行RS3JNB P1.3, RS4 ; S4按下,程序去执行RS4JNB P1.4, RS5 ; S5按下,程序去执行RS5JNB P1.5, RS6 ; S6按下,程序去执行RS6JNB P1.6, RS7 ; S7按下,程序去执行RS7JNB P1.7, RS8 ; S8按下,程序去执行RS8AJMP START ; 继续扫描按键………….RS1: AJMP PK1 ;RS2: AJMP PK2 ;RS3: AJMP PK3 ;RS4: AJMP PK4 ;RS5: AJMP PK5 ;RS6: AJMP PK6 ;RS7: AJMP PK7 ;RS8: AJMP PK8 ;AJMP START ; 无键按下,继续扫描…………………PK1: ……….. ;按键S1功能处理程序AJMP START ;处理S1按键后, 继续扫描PK2: ……….. ;按键S2功能处理程序AJMP START………………….PK8: ………………;按键S8功能处理程序AJMP START ; 处理S8按键后, 继续扫描优点: 连线简单,程序容易.缺点: 太浪费资源适用于按键较少、I/O口空闲的场合。

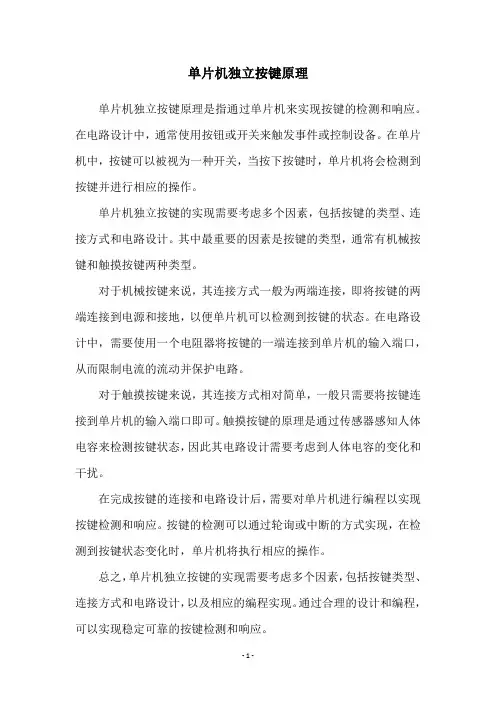

单片机独立按键原理
单片机独立按键原理是指通过单片机来实现按键的检测和响应。
在电路设计中，通常使用按钮或开关来触发事件或控制设备。
在单片机中，按键可以被视为一种开关，当按下按键时，单片机将会检测到按键并进行相应的操作。
单片机独立按键的实现需要考虑多个因素，包括按键的类型、连接方式和电路设计。
其中最重要的因素是按键的类型，通常有机械按键和触摸按键两种类型。
对于机械按键来说，其连接方式一般为两端连接，即将按键的两端连接到电源和接地，以便单片机可以检测到按键的状态。
在电路设计中，需要使用一个电阻器将按键的一端连接到单片机的输入端口，从而限制电流的流动并保护电路。
对于触摸按键来说，其连接方式相对简单，一般只需要将按键连接到单片机的输入端口即可。
触摸按键的原理是通过传感器感知人体电容来检测按键状态，因此其电路设计需要考虑到人体电容的变化和干扰。
在完成按键的连接和电路设计后，需要对单片机进行编程以实现按键检测和响应。
按键的检测可以通过轮询或中断的方式实现，在检测到按键状态变化时，单片机将执行相应的操作。
总之，单片机独立按键的实现需要考虑多个因素，包括按键类型、连接方式和电路设计，以及相应的编程实现。
通过合理的设计和编程，可以实现稳定可靠的按键检测和响应。
51单片机按键消抖程序原理一、引言按键消抖是嵌入式系统编程中常见的问题之一，尤其是在使用51单片机时。
51单片机是一款常用的微控制器，广泛应用于各种嵌入式系统中。
按键作为常见的输入设备，在51单片机应用中经常被使用。
由于按键的机械特性，当按键按下或释放时，会产生机械抖动，给系统带来误操作。
因此，了解并编写按键消抖程序对于保证系统的正常运行至关重要。
二、消抖原理按键消抖，简单来说，就是通过一定的算法，消除按键产生的机械抖动，从而准确识别按键的状态。
其原理主要基于以下两点：1.机械抖动的特点：按键的机械抖动主要表现为按键触点之间的快速开关，产生一系列微小的电信号。
这些信号通常包含真实的按键输入信号和噪声信号。
2.消抖算法：通过分析这些信号，识别出真实的按键输入信号，并忽略噪声信号，从而达到消除机械抖动的目的。
常用的消抖算法有阈值比较法、防抖延时法、防抖滤波法等。
三、消抖程序实现下面以51单片机为例，介绍一种简单的阈值比较法消抖程序实现：```cvoidkey_debounce(intkey_pin){//定义按键引脚intdebounce_time=50;//消抖时间，单位毫秒intthreshold=5;//阈值，可以根据实际情况调整intkey_state=0;//按键状态，初始化为0（未按下）intlast_key_state=0;//上一次的按键状态while(1){//读取按键状态key_state=digitalRead(key_pin);last_key_state=key_state;//判断按键是否按下if(key_state==LOW){//按键按下，开始消抖if(millis()-last_key_state>=debounce_time){//经过一定时间，确定按键状态if(key_state==digitalRead(key_pin)){//检测到真实的按键输入信号//这里可以进行相应的操作，例如点亮LED灯等}else{//检测到噪声信号或其他干扰，忽略}}else{//消抖时间不足，忽略当前状态}}else{//按键释放，忽略当前状态}}}```上述程序中，通过设置一个阈值和消抖时间，来判断按键状态是否发生变化。

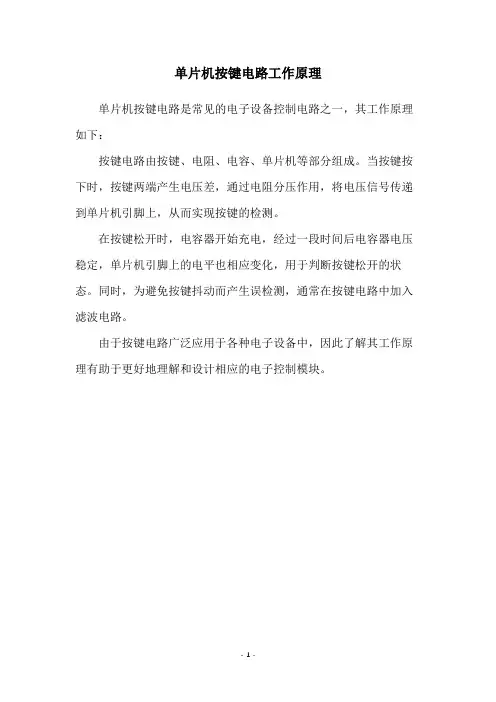

单片机按键电路工作原理
单片机按键电路是常见的电子设备控制电路之一，其工作原理如下：
按键电路由按键、电阻、电容、单片机等部分组成。
当按键按下时，按键两端产生电压差，通过电阻分压作用，将电压信号传递到单片机引脚上，从而实现按键的检测。
在按键松开时，电容器开始充电，经过一段时间后电容器电压稳定，单片机引脚上的电平也相应变化，用于判断按键松开的状态。
同时，为避免按键抖动而产生误检测，通常在按键电路中加入滤波电路。
由于按键电路广泛应用于各种电子设备中，因此了解其工作原理有助于更好地理解和设计相应的电子控制模块。
- 1 -。

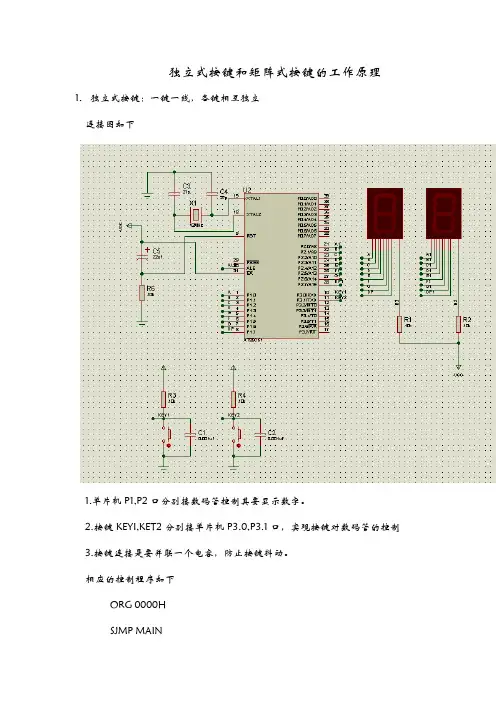

独立式按键和矩阵式按键的工作原理1.独立式按键：一键一线，各键相互独立连接图如下1.单片机P1,P2口分别接数码管控制其要显示数字。
2.按键KEYI,KET2分别接单片机P3.0,P3.1口，实现按键对数码管的控制3.按键连接是要并联一个电容，防止按键抖动。
相应的控制程序如下ORG 0000HSJMP MAINMAIN: MOV SP,#60H 由于后面的延时程序用到了寄存器R7，所以要将SP的值赋为60H,防止R7的地址被占用。
LCALL DISP 调用子程序DISP,使数码管显是00按键1的作用是计数1-----100，按下一次数码管显示数字加1LOOP: JB P3.0,NK1 判断按键1是否被按下LCALL DL 延时程序看是否为误按JB P3.0,NK1 判断按键1是否仍处于被按下状态，确定按键确实被按下,未被按下跳转到NK1JNB P3.0,$ 判断按键是否被松开，完成了一次按键INC 40H 40H单元地址加1MOV A,#100 100付给A,设置显示数字1---100CJNE A,40H,NN 判断40H单元内容与A相等为100，不想等则转移到NNMOV 40H,#0 当40H内容为100是，从新开始计数，将40H 内容赋为0NN: LCALL DISP 调用子程序DISP按键2的作用是清零.无论之前的数字是几。
NK1: JB P3.1,NK2 判断按键2是否被按下LCALL DL 延时程序看是否为误按JB P3.1,NK2 判断按键2是否仍处于被按下状态，确定按键确实被按下，未被按下则跳转到NK2JNB P3.1,$ 判断按键是否被松开，完成了一次按键MOV 40H,#0 40H内容为0LCALL DISP 调用子程序DISP实现清零NK2: SJMP LOOP 跳转到LOOP按键1被按下要显示的数字计算程序DISP: MOV DPTR,#TAB 将数表首地址送到DPTRMOV A,40H 40H内容送到AMOV B,#10 #10送到BDIV AB A的内容除B的内容，余数存到B里,商存到A 里。

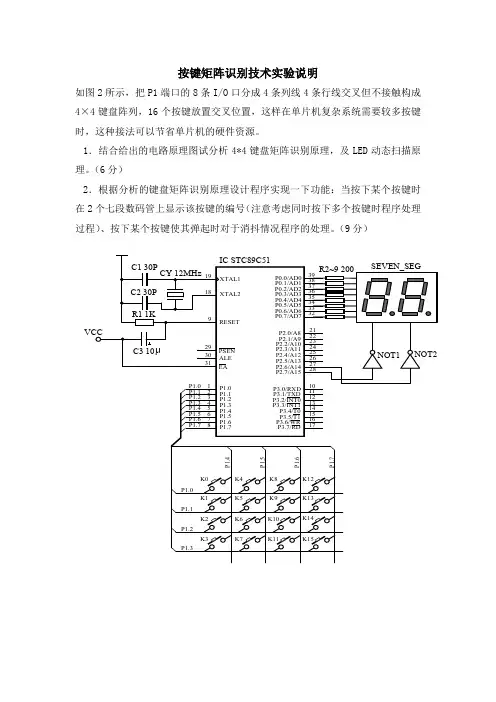

按键矩阵识别技术实验说明如图2所示，把P1端口的8条I/O口分成4条列线4条行线交叉但不接触构成4×4键盘阵列，16个按键放置交叉位置，这样在单片机复杂系统需要较多按键时，这种接法可以节省单片机的硬件资源。
1．结合给出的电路原理图试分析4*4键盘矩阵识别原理，及LED动态扫描原理。
（6分）2．根据分析的键盘矩阵识别原理设计程序实现一下功能：当按下某个按键时在2个七段数码管上显示该按键的编号（注意考虑同时按下多个按键时程序处理过程）、按下某个按键使其弹起时对于消抖情况程序的处理。
（9分）2.0相关原理图如下：3.0实验说明本试验给了1-8键判断方法。
按1-8键中任意键，则数码管显示该键编号。
想想怎样实现1-16个键的判断显示？参考程序见程序范例。
/************************************************************************ *******************描述: 按键距阵识别技术*编写: 秦立春*版本信息: V1.0 2008年4月20日*说明: sp1,sp2,SP3跳线向右;************************************************************************* *****************/#include <reg52.h>#define uchar unsigned char#define uint unsigned int#define ON 0#define OFF 1uchar bdata OUT;sbit JDQ=OUT^0;sbit HF =OUT^1;sbit BZ =OUT^2;sbit AA =OUT^3;sbit BB =OUT^4;sbit CC =OUT^5;sbit DD =OUT^6;sbit X0=P2^0;sbit X1=P2^1;sbit X2=P2^2;sbit X3=P2^3;sbit Y0=P2^4;sbit Y1=P2^5;sbit Y2=P2^6;sbit Y3=P2^7;sbit RS=P1^7;sbit RW=P3^4;sbit E =P3^5;sbit HC574_LE=P3^3;//-----------------------------------------------------void delay(unsigned int t) // 延时函数{for(;t!=0;t--) ;}//------------------------------------------------------ void HC574(void) // 74HC574控制输出;{P0=OUT;HC574_LE=1;delay(2);HC574_LE=0;}//================================================== unsigned char Key_Scan(void){uchar a, key;P2=0xf0;if(!(Y0&&Y1&&Y2&&Y3)){P2=0xf0;delay(200);if(!(Y0&&Y1&&Y2&&Y3)){P2=0xff;X0=0;if(!(Y0&&Y1&&Y2&&Y3)){a=P2;a=(a&0xf0+0x0e);goto pp1;}P2=0xff;X1=0;if(!(Y0&&Y1&&Y2&&Y3)){a=P2;a=(a&0xf0+0x0d);goto pp1;} P2=0xff;X2=0;if(!(Y0&&Y1&&Y2&&Y3)){a=P2;a=(a&0xf0+0x0b);goto pp1;} P2=0xff;X3=0;if(!(Y0&&Y1&&Y2&&Y3)){a=P2;a=(a&0xf0+0x07);goto pp1;} }else a=0xff;}else a=0xff;pp1: key=a;return key;}//-----------------------------------------------------------uchar key(void){uchar k, KEY;KEY=0xff;k=Key_Scan();if(k!=0xff){while(k==Key_Scan());switch(k) // 键码{case 0x7e: KEY=0x04;break; // 4case 0x7d: KEY=0x08;break; // 8case 0x7b: KEY=0x0b;break; //case 0x77: KEY=0x0f;break; //case 0xbe: KEY=0x03;break; // 3case 0xbd: KEY=0x07;break; // 7case 0xbb: KEY=0x0a;break; //case 0xb7: KEY=0x0e;break; //case 0xde: KEY=0x02;break; // 2case 0xdd: KEY=0x06;break; // 6case 0xdb: KEY=0x00;break; // 0case 0xd7: KEY=0x0d;break; //case 0xee: KEY=0x01;break; // 1case 0xed: KEY=0x05;break; // 5case 0xeb: KEY=0x09;break; // 9case 0xe7: KEY=0x0c;break; //default: KEY=0xff;break; // 无键按下}}return KEY;}main(){uchar code shu[12]={0xc0,0xf9,0xa4,0xb0,0x99,//0,1,2,3,4,0x92,0x82,0xf8,0x80,0x90,//5,6,7,8,9,0x00,0xff}; //灭共阳极数码管显示段码 uchar i,k;uchar display[2]={0xff,0xff};RS=0; RW=0; E=0;OUT=0;HC574();delay(60000);while(1){k=key();if(k<=0x0f){display[0]=k/10;display[1]=k%10;}for(i=0;i<2;i++){P1=(~(0X01<<i))&0X7F; P0=shu[display[i]]; delay(100);}}}。
单片机按键去抖原理在单片机中，主要有硬件和软件两种方式来实现按键去抖。
硬件去抖的原理是通过电路来实现，常用的电路有RC滤波电路、Schmitt触发器电路和稳压二极管电路。
RC滤波电路是通过在按键信号线路上串联一个电阻和一个电容，来对信号进行滤波。
当按键按下时，电容会从低电平快速充电到高电平，此时电压上升的速度较快。
而当按键释放时，电容会通过电阻缓慢放电，使得电压下降的速度较慢。
通过RC滤波电路，可以将快速变化的按键信号转换为缓慢变化的信号，从而避免了信号抖动。
Schmitt触发器电路是通过将按键信号输入到一个Schmitt触发器中，利用触发器的滞后特性来实现去抖。
Schmitt触发器有两个阈值，即上阈值和下阈值，当输入信号高于上阈值时，输出保持高电平；当输入信号低于下阈值时，输出保持低电平。
只有输入信号在上下阈值之间切换时，输出才会发生变化。
通过使用Schmitt触发器电路，可以使得按键信号在较窄的范围内才触发，从而避免了信号抖动。
稳压二极管电路是通过将按键信号通过一个稳压二极管分流到地上来实现去抖。
稳压二极管具有一定的电流限制特性，可以通过限制按键信号的上升速度，从而达到去抖效果。
当按键按下时，相应的稳压二极管会导通，将信号分流到地上，达到去抖的效果。
除了硬件去抖外，软件去抖也是一种常见的实现方式。
软件去抖的原理是通过在程序中控制按键信号的采样和判断，从而实现去抖。
常用的软件去抖方法有延时法、状态变化法和计数法。
延时法是在按键检测的程序中加入一定的延时，在延时后再次检测按键状态，如果状态保持不变，则判断为有效按键操作。
状态变化法是通过判断按键信号的上升沿和下降沿来确定按键状态的变化，当检测到状态变化时，判断为有效按键操作。
计数法是通过在程序中设置一个计数器来统计按键状态的次数，在一定的计数范围内连续采样到相同的按键状态时，判断为有效按键操作。
软件去抖相比硬件去抖的优点在于不需要额外的硬件电路，通过编写程序即可实现去抖功能。
stm32 按键控制原理STM32是一款ARM Cortex-M系列的32位微控制器，具有强大的处理性能和丰富的外设功能。
在STM32中，通过按键可以实现对系统的控制和交互操作。
按键控制原理可以分为硬件原理和软件原理两个方面。
我们来看硬件原理。
在STM32中，按键通常由机械按键、电容触摸按键等构成，不同类型的按键实现原理略有差异。
以机械按键为例，它通常由两个金属片组成，当按键按下时，两个金属片之间的触点会接通，形成一个闭合电路。
这个闭合电路可以由STM32的GPIO引脚监测到，从而产生按键事件。
对于机械按键，我们通常需要使用外部上拉电阻或下拉电阻来保证按键在未按下时保持高电平或低电平，以避免电平浮动。
同时，还需要注意消除按键的抖动问题。
按键的抖动是指当按键按下或释放时，由于机械结构的不稳定性，电路会产生一系列的毫秒级电平变动，造成电平上的干扰。
为了解决抖动问题，我们可以采用硬件消抖电路或者软件消抖算法来对按键信号进行稳定化处理。
在硬件连接方面，通常将按键的一个引脚连接到STM32的GPIO引脚，另一个引脚连接到电源或者地线上。
在软件层面，需要对GPIO引脚进行配置，设置为输入模式，并设置上拉或下拉电阻，以及相应的中断或轮询模式。
通过读取GPIO引脚的电平状态，可以判断按键的按下与释放，并执行相应的操作。
接下来，我们来看软件原理。
在STM32中，可以使用中断和轮询两种方式来检测按键事件。
中断方式是指在按键按下或释放时，通过中断服务函数来响应按键事件，实现对按键的及时处理。
轮询方式则是通过不断地检测GPIO引脚的电平状态，判断按键的状态变化，来实现对按键的处理。
两种方式各有优缺点，根据具体应用场景和系统需求，选择合适的方式进行按键控制。
在软件编程中，需要在初始化时配置GPIO引脚的模式、上拉/下拉电阻等参数，并注册中断回调函数。
如果使用中断方式，需要使能相应的中断，并编写中断服务函数来处理按键事件。
第一部分按键一、原理图图1 矩阵按键和独立按键共20个按键，有4*4矩阵键盘：S1~S16，4个独立按键：S17~S20 1、独立按键51单片机接按键，按键一端接地，另一端与I/O引脚相连，按键按下为低电平，未按下为高电平。
如果用P0口需要加上拉电阻（10k），其他端口可以不加上拉电阻，编程时只要检测高低电平来判断是否有按键按下就可以了。
如图1所示中的独立按键：S17~S20。
P0口是开漏的,不管它的驱动能力多大,相当于它是没有电源的,需要外部的电路提供,绝大多数情况下P0口是必需加上拉电阻的。
如图2电路。
图2 P0口接独立按键2、独立按键的使用S17~S20、4个独立按键一端接地，一端接P33~P30，按键按下为低电平，未按下为高电平。
程序1、2、3中的独立按键的使用。
程序1：sbit KEY=P3^3; //定义按键输入端口s17sbit LED=P1^2; //定义led输出端口void main (void){P1=0xFF;//P1口置1KEY=1; //按键输入端口电平置高while (1) //主循环{if(!KEY) //如果检测到低电平，说明按键按下LED=0;elseLED=1; //这里使用if判断，如果按键按下led点亮，弹起来熄灭。
//上述4句可以用一句替代LED=KEY;}}程序2：sbit KEY=P3^3; //定义按键输入端口S17sbit LED=P1^2; //定义led输出端口void main (void){P1=0xFF;//P1口置1KEY=1; //按键输入端口电平置高while (1) //主循环{if(!KEY) //如果检测到低电平，说明按键按下{DelayMs(10); //延时去抖，一般10-20msif(!KEY) //再次确认按键是否按下，没有按下则退出{ while(!KEY);//如果确认按下按键等待按键释放，没有释放则一直等待{LED=!LED;//释放则执行需要的程序}}}}}程序3：按键加减操作，见程序，并且按照第4个程序的方法修改程序。
单片机矩阵按键原理
单片机矩阵按键的原理主要是通过行列结构来识别按键。
具体来说，它使用4条I/O线作为行线，4条I/O线作为列线，形成了一个4x4的矩阵。
在行线和列线的每个交叉点上，设置一个按键。
当某个按键被按下时，对应的行线和列线会被连通，导致行线和列线的电平发生变化。
单片机通过逐行扫描或逐列扫描的方式，读取I/O口的电平变化，从而确定哪个按键被按下。
具体来说，在行列扫描中，单片机先从P1口的高四位（四个行）输出高电平，低四位（四个列）输出低电平，如果有按键按下，从P1口的高四位读取键盘状态，判断高四位的四行哪一行变成了低电平，就知道是第几行。
然后从P1口的低四位（四个列）输出高电平，高四位（四个行）输出低电平，从P1口的低四位读取键盘状态，判断低四位的四列哪一行变成了低电平，就知道是第几列。
将两次读取结果组合起来就可以得到当前按键的特征编码。
使用这种行列结构能够有效地提高单片机系统中I/O口的利用率，节约单片机的资源。
以上内容仅供参考，建议查阅关于单片机矩阵按键的书籍或者咨询专业技术人员获取更准确的信息。
