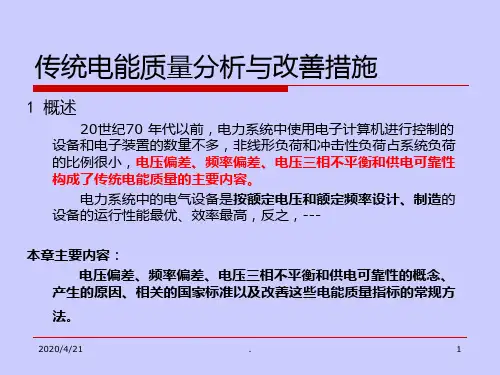

3传统电能质量分析与改善措施•电能质量概述•传统电能质量分析方法•传统电能质量改善措施目录•案例分析•总结与展望电能质量是指电力系统中电能的质量，包括电压、电流、频率、波形等参数的偏差。

这些参数的偏差对电力系统的稳定运行和用户的正常用电都有直接的影响。

目的提高电力系统的稳定性和可靠性，保障用户用电的安全和正常。

电压偏差指电力系统中的实际电压与额定电压之间的偏差。

电压偏差过大或过小都会影响用电设备的正常运行。

频率偏差指电力系统中的实际频率与额定频率之间的偏差。

频率偏差过大或过小都会影响电力系统的稳定性和可靠性。

波形畸变指电力系统中的电流或电压波形的畸变。

波形畸变会影响用电设备的正常运行，并可能导致谐波污染和电磁干扰等问题。

电能质量问题可能导致用电设备过载、过热或短路，从而损坏设备。

用电设备损坏电能质量问题可能导致生产效率降低、设备维修费用增加等问题，从而给企业带来经济损失。

经济损失电能质量问题可能导致生产过程中的安全隐患，如电力供应中断或设备运行异常等情况。

生产安全问题电能质量问题可能导致谐波污染和电磁干扰等问题，对周围环境和人体健康产生负面影响。

环境污染01030204电能质量问题的危害时域波形分析01通过观察电压、电流波形，分析其幅值、相位、谐波等特征，评估电能质量。

暂态分析02针对电网中的瞬态事件，如电压骤降、暂态过电压等，进行实时监测和分析。

趋势分析03对连续监测的数据进行统计、分析和预测，了解电能质量的变化趋势。

03阻抗分析通过测量电网的阻抗特性，评估其对电能传输和分配的影响。

01频谱分析通过对电压、电流信号进行频谱分析，了解电网中的谐波、间谐波成分及其分布情况。

02频率稳定性分析评估电网在各种负荷条件下的频率稳定性，确保电能质量的持续稳定。

FFT分析利用快速傅里叶变换（FFT）对信号进行频谱分析，了解电网中的谐波和间谐波成分。

频域波形分析在频域内对电压、电流波形进行分析，了解电网的频率稳定性和阻抗特性。

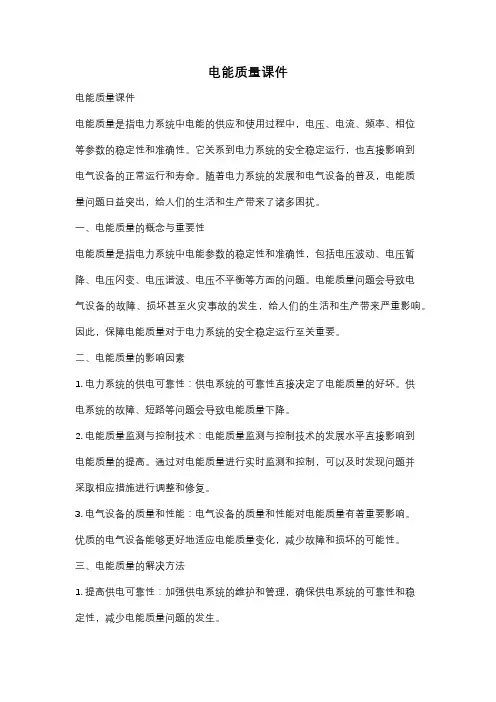

电能质量课件电能质量课件电能质量是指电力系统中电能的供应和使用过程中，电压、电流、频率、相位等参数的稳定性和准确性。

它关系到电力系统的安全稳定运行，也直接影响到电气设备的正常运行和寿命。

随着电力系统的发展和电气设备的普及，电能质量问题日益突出，给人们的生活和生产带来了诸多困扰。

一、电能质量的概念与重要性电能质量是指电力系统中电能参数的稳定性和准确性，包括电压波动、电压暂降、电压闪变、电压谐波、电压不平衡等方面的问题。

电能质量问题会导致电气设备的故障、损坏甚至火灾事故的发生，给人们的生活和生产带来严重影响。

因此，保障电能质量对于电力系统的安全稳定运行至关重要。

二、电能质量的影响因素1. 电力系统的供电可靠性：供电系统的可靠性直接决定了电能质量的好坏。

供电系统的故障、短路等问题会导致电能质量下降。

2. 电能质量监测与控制技术：电能质量监测与控制技术的发展水平直接影响到电能质量的提高。

通过对电能质量进行实时监测和控制，可以及时发现问题并采取相应措施进行调整和修复。

3. 电气设备的质量和性能：电气设备的质量和性能对电能质量有着重要影响。

优质的电气设备能够更好地适应电能质量变化，减少故障和损坏的可能性。

三、电能质量的解决方法1. 提高供电可靠性：加强供电系统的维护和管理，确保供电系统的可靠性和稳定性，减少电能质量问题的发生。

2. 安装电能质量监测设备：通过安装电能质量监测设备，及时了解电能质量的变化情况，为问题的解决提供依据。

3. 优化电气设备的设计和选用：选择质量可靠、性能稳定的电气设备，能够降低电能质量问题的发生概率。

4. 加强电能质量管理：建立健全的电能质量管理体系，加强对电能质量的监督和管理，及时发现和解决问题。

四、电能质量的未来发展趋势1. 智能化监测与控制：随着物联网和人工智能技术的发展，电能质量监测与控制将更加智能化。

通过智能设备的应用，可以实现电能质量的实时监测和自动控制，提高电能质量的稳定性和准确性。

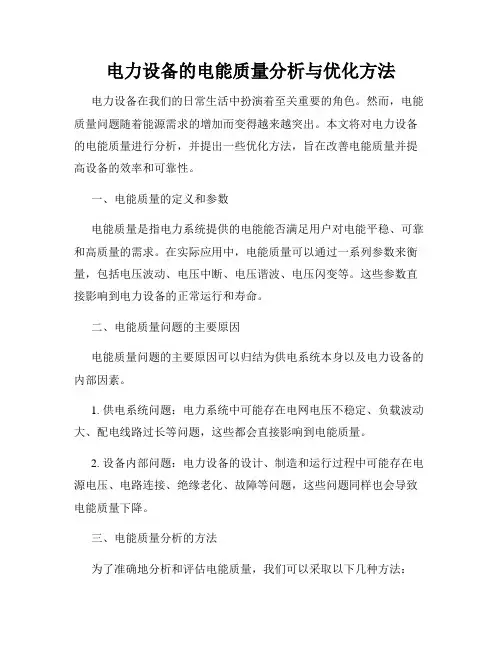

电力设备的电能质量分析与优化方法电力设备在我们的日常生活中扮演着至关重要的角色。

然而，电能质量问题随着能源需求的增加而变得越来越突出。

本文将对电力设备的电能质量进行分析，并提出一些优化方法，旨在改善电能质量并提高设备的效率和可靠性。

一、电能质量的定义和参数电能质量是指电力系统提供的电能能否满足用户对电能平稳、可靠和高质量的需求。

在实际应用中，电能质量可以通过一系列参数来衡量，包括电压波动、电压中断、电压谐波、电压闪变等。

这些参数直接影响到电力设备的正常运行和寿命。

二、电能质量问题的主要原因电能质量问题的主要原因可以归结为供电系统本身以及电力设备的内部因素。

1. 供电系统问题：电力系统中可能存在电网电压不稳定、负载波动大、配电线路过长等问题，这些都会直接影响到电能质量。

2. 设备内部问题：电力设备的设计、制造和运行过程中可能存在电源电压、电路连接、绝缘老化、故障等问题，这些问题同样也会导致电能质量下降。

三、电能质量分析的方法为了准确地分析和评估电能质量，我们可以采取以下几种方法：1. 数据采集和分析：通过安装电能质量监测仪器，可以实时采集供电系统和设备的电能质量数据，进而对系统进行分析和评估。

2. 电能质量指标的计算：根据采集到的数据，可以计算出各种电能质量指标，如电压总谐波畸变率、瞬时电压变化、电压波动指数等，从而对电能质量问题进行定量描述和分析。

3. 故障诊断和定位：通过电能质量数据的分析，可以发现电力设备故障的特征和规律，从而进行故障诊断和定位，及时解决问题。

四、电能质量优化的方法在分析了电能质量问题之后，我们可以采取以下几种方法来优化电能质量，提高电力设备的效率和可靠性：1. 进行电源升级：对旧的电源设备进行升级，使用更高质量、更稳定的电源以提供更稳定的电能。

2. 提高电力设备的质量：优化设备的设计和制造过程，采用更好的元件和材料，减少质量缺陷和故障的发生。

3. 加强维护和巡检：定期对电力设备进行维护和巡检，及时发现和解决潜在的电能质量问题，保障设备的正常运行。

电能质量的性能指标与改善方法1电能质量概念电能质量包括四个方面的相关术语和概念：电压质量(VoItageqUality)即用实际电压与额定电压间的偏差(偏差含电压幅值，波形和相位的偏差)，反映供电企业向用户供给的电力是否合格；电流质量(CUrremqUality)即对用户取用电流提出恒定频率、正弦波形要求，并使电流波形与供电电压同相位，以保证系统以高功率因数运行，这个定义有助于电网电能质量的改善，并降低网损；供电质量(qualityofsupply)包含技术含义和非技术含义两个方面：技术含义有电压质量和供电可靠性；非技术含义是指服务质量(qualityOfSerViCe)包括供电企业对用户投诉的反应速度和电力价格等；用电质量(qualityofconsumption)包括电流质量和非技术含义，如用户是否按时、如数缴纳电费等，它反映供用双方相互作用与影响用电方的责任和义务。

一般地，电能质量的定义：导致用户设备故障或不能正常工作的电压、电流或频率偏差。

这个定义简单明晰，概括了电能质量问题的成因和后果。

随着基于计算机系统的控制设备与电子装置的广泛应用，电力系统中用电负荷结构发生改变，即变频装置、电弧炉炼钢、电气化铁道等非线性、冲击性负荷造成对电能质量的污染与破坏，而电能作为商品，人们会对电能质量提出更高的要求，电能质量已逐渐成为全社会共同关注的问题，有关电能质量的问题已经成为电工领域的前沿性课题，有必要对其相关指标与改善措施作讨论和分析。

2电能质量指标电能质量指标是电能质量各个方面的具体描述，不同的指标有不同的定义，参考IEC标准、从电磁现象及相互作用和影响角度考虑给出的引起干扰的基本现象分类如下：(1)低频传导现象：谐波、间谐波、电压波动、电压与电流不平衡，电压暂降与短时断电，电网频率变化，低频感应电压，交流网络中的直流;（2）低频辐射现象：磁场、电场;（3）高频传导现象：感应连续波电压与电流，单向瞬态、振荡瞬态；（4）高频辐射现象：磁场、电场、电磁场（连续波、瞬态）；⑸静电放电现象。

电路中的电能质量分析与改善方法在现代电力系统中，电能质量（Power Quality）的问题一直备受关注。

随着电子设备的普及和电力负载的增加，电路中的电能质量问题变得更加突出。

本文将探讨电路中电能质量的分析方法和改善策略，以提高电路的可靠性和稳定性。

一、电能质量分析方法在电路中，电能质量的分析可以通过以下几种方法进行。

1. 电能质量指标分析电能质量指标是对电力系统中电能质量状况的量化衡量。

常见的电能质量指标包括电压波动和闪变、谐波含量、电能失真等。

通过对这些指标的分析，可以对电路中电能质量问题进行评估和诊断。

2. 电能质量监测与记录利用电能质量监测仪器和设备对电路中的电能质量进行实时监测和记录，可以获取系统中电能质量的详细数据。

通过对这些数据的分析和比较，可以准确地评估电路中电能质量问题的严重程度和来源。

3. 故障诊断与分析当电路中出现电能质量问题时，通过故障诊断和分析可以找出问题的具体原因。

例如，利用电能质量分析仪器对电路中的谐波进行测量和分析，可以确定谐波源并采取相应的措施进行改善。

二、电能质量改善方法电能质量的改善可以从多个方面入手，下面介绍几种常用的方法。

1. 电源过滤器的应用通过在电路中加入电源过滤器，可以减小电源输入的扰动，提高供电的稳定性。

电源过滤器可以有效地抑制电路中的高频噪声和谐波，提高电能的质量。

2. 电力因数校正维持电路中良好的功率因数对于电能质量的改善非常重要。

通过采用合适的电力因数校正装置，可以减少无功功率的损耗，提高电路的能效。

3. 传输线路的优化设计传输线路在电路中起到承载电能的作用，对于电能质量有着重要的影响。

通过合理的传输线路设计，减少线路的阻抗变化和电磁干扰，可以改善电路的电能质量。

4. 智能电网技术的应用智能电网技术能够实现对电能质量的实时监测和控制，为电能质量的改善提供了更加智能化的手段。

通过利用智能电网技术，可以实时调节电力系统中的电能质量，提高供电的可靠性和稳定性。
