无负压供水设备规格整理

无负压给水设备1 范围本标准规定了无负压给水设备的术语、分类与型号标记、要求、试验方法、检验规则和标志、包装、运输及贮存。

本标准适用于各类生活和生产给水系统的无负压给水设备（以下简称设备）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日起的引用文件，其随后所有的修改单（不包括堪误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方探讨是否可使用这些标准的最新版本。

凡是不注日起的引用标准，其最新版本适用于本标准。

GB 150 钢制压力容器GB 191 包装储运图示标志GB/T 983 不锈钢焊条GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB/T 2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.3 电工电子产品环境试验第2部分：试验方法试验Ca：恒定湿热试验GB/T 2681 电工成套装置中的导线颜色GB/T 2682 电工成套装置中的指示灯和按钮颜色GB/T 3047.1 高度进制为20mm的面板架和柜的基本尺寸系列GB/T 3797-2005 电气控制设备GB 4208 外壳防护等级（IP代码）GB/T 5657 离心泵技术条件（Ⅲ类）GB/T 7060 船用旋转电机基本技术要求GB 7450 电子设备雷击保护导则GB 8163 输送流体用无缝钢管GB/T 9119 平面、突面板式平焊钢制管法兰GB/T 9123.1 平面、突面钢制管法兰盖GB/9969.1 工业产品使用说明书总则GB 12238 通用阀门法兰和对夹连接蝶阀GB 12549 钢制对焊无缝管件GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准GB 50236 现场设备、工业管道焊接工程施工及验收规范GB 50242 建筑给排水及采暖工程施工质量验收规范CJ/T 160 倒流防止器JB 8 产品标牌JB 1167 鞍式支座JB/T 4737 椭圆形封头JB/T 8089-1999 泵的噪声测量与评价方法JB/T 8937 对夹式止回阀JG/T3009-1993 微机控制变频调速给水设备YB/T 5092 焊接用不锈钢丝3术语下列术语适用于本标准。

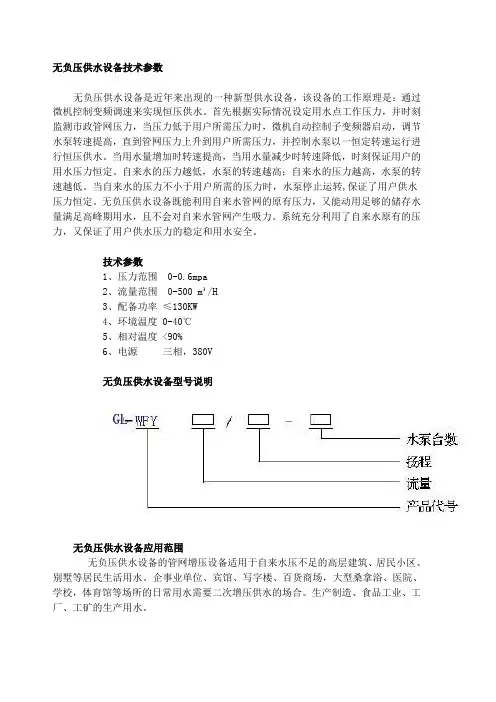

无负压供水设备技术参数无负压供水设备是近年来出现的一种新型供水设备，该设备的工作原理是：通过微机控制变频调速来实现恒压供水。

首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。

当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。

当自来水的压力不小于用户所需的压力时，水泵停止运转,保证了用户供水压力恒定。

无负压供水设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。

系统充分利用了自来水原有的压力，又保证了用户供水压力的稳定和用水安全。

技术参数1、压力范围 0-0.6mpa2、流量范围 0-500 m³/H3、配备功率≤130KW4、环境温度 0-40℃5、相对温度 <90%6、电源三相，380V无负压供水设备型号说明无负压供水设备应用范围无负压供水设备的管网增压设备适用于自来水压不足的高层建筑、居民小区、别墅等居民生活用水。

企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆等场所的日常用水需要二次增压供水的场合。

生产制造、食品工业、工厂、工矿的生产用水。

设备初次运行时，先根据当地自来水管网进水压力最低限值设定压力保护值；设备通电置于自动工作状态。

徽机控制系统实时检测自来水压力与用户管网供水压力。

用水低峰时，当自来水管网供水量足、供水压力完全满足用户管网压力要求，徽机控制系统控制水泵进入睡眠状态或由稳压系统进入、保压状态，用户的用水均从设备旁路直通管直接供给用户，节能100%。

用水高峰时，当自来水管网供水量足、压力不足时，徽机控制系统根据水泵进水口的自来水进水压力和用户所需用水量，变频软启动水泵，叠压补充不足部分，差多少，补多少，即充分利用自来水管网原有压力，又确保用户所需压力恒定。

无负压供水设备选型参数无负压给水设备安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

3、排出管路如装逆止阀应装在闸阀的外面。

4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

3、排出管路如装逆止阀应装在闸阀的外面。

4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

无负压供水设备选型参数安装顺序1、无负压供水设备选型参数整套水泵运到现场。

附带底座者已装好电动机。

找平底座吋可不必卸下水泵和电机。

2、无负压供水设备选型参数将底座放在地基上。

在地脚螺钉附近垫楔形垫铁。

将底座垫高约20?40毫米。

准备找平后填充水螺浆之用。

3、无负压供水设备选型参数用水平仪检査底座的水平度。

找平后扳紧地脚螺母用水泥浆填充底座。

4、无负压供水设备选型参数经3-4天水泥干固后。

再检査一下水平度。

5、无负压供水设备选型参数将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除;并把水泵和电机放到底座上。

6、无负压供水设备选型参数调整泵轴水平。

找平后适当上紧螺母。

以防走动。

待调节完毕后再安装电机。

在不合水平处垫以铁板,泵和联轴器之间留有一定间隙。

7、把平尺放在联轴器上。

检査水泵轴心线与电机轴心线是否重合。

若不重台。

在电机或泵的脚下垫以薄片,使两个联轴器外圆与平尺相平。

无负压供水设备直接和市政供水管网进行联接，在其剩余压力的基础上，串联叠压供水，从而确保市政管网压力不小于设定保护压力。

由于使用的需求不同，大家在选择之前，可以先了解一下相关的参数配置。

1、按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种。

无辅助供水：同型号水泵互为备用，小流量供水时效率较低；
小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费；
小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。

2、按稳流罐构造可分为气水分离、气水接触2种。

气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用；
气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。

3、按供水压力可分为恒压变量、变压变量2种。

恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。

控制简单，但
节能不充分；
变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分，控制系统比较复杂，管网压力有波动。

如想了解更多关于无负压供水设备的信息，可以咨询一下南京航城流体控制设备有限公司。
