电压环路调试步骤

基于tl431的控制环路设计基于TL431的控制环路设计引言：控制环路是电子系统中常见的一种设计方法，用于实现对某个系统的控制和调节。

在电源电路设计中，基于TL431的控制环路常被应用于电压稳压器的设计中。

TL431是一种可调节精度较高的电压参考源，可以用于实现电源电压的精确调节和稳定。

本文将详细介绍基于TL431的控制环路的设计原理和步骤。

一、TL431的工作原理：TL431是一种三端可调节精密稳压器，其工作基于比较器的原理。

它内部包含一个精密的参考电压源，通过比较输入电压和参考电压的大小，控制输出端的电流来实现电压的精准调节。

当输入电压高于参考电压时，输出电流增大，使得输出电压下降；当输入电压低于参考电压时，输出电流减小，使得输出电压上升。

通过不断调节输出电流，TL431可以实现对电源电压的稳定调节。

二、基于TL431的控制环路设计步骤：1. 确定电源电压调节范围和稳定要求：根据具体应用需求，确定电源电压调节的范围和所需的稳定性。

这将为后续的控制环路设计提供基础。

2. 选择参考电压：根据电源电压调节范围和稳定要求，选择合适的参考电压。

一般情况下，参考电压取电源电压调节范围的中间值，以保证在整个范围内都能实现较好的稳定性。

3. 设计反馈网络：根据所选择的参考电压和稳定要求，设计反馈网络来确保输出电压稳定。

反馈网络一般由电阻和电容组成，可根据需要选择合适的数值。

4. 设计误差放大器：误差放大器用于放大输入电压和参考电压之间的差异，以控制TL431的输出电流。

误差放大器一般由一个比较器和一个放大器组成，可以使用运算放大器等器件实现。

5. 设计输出级：输出级一般由功率晶体管组成，用于提供足够的输出电流来驱动负载。

根据负载的电流需求，选择合适的功率晶体管，并设计合适的驱动电路。

6. 进行仿真和优化：在完成上述设计后，使用电子电路仿真软件对整个控制环路进行仿真和优化。

通过仿真可以验证电路的性能，优化参数以满足设计要求。

调试电路的方法和技巧
调试电路是电子工程领域中非常重要的一个环节,以下是一些调试电路的方法和技巧:
1. 先确定问题:在调试电路之前,需要先确定电路中是否存在问题。

这可以通过检查电路的工作状态和测试信号的响应来实现。

2. 使用适当的工具:在进行调试时,需要使用适当的工具来检查电路。

例如,可以使用万用表来检查电阻值和电感值,使用示波器来检查波形和频率等。

3. 逐步添加负载:在调试电路时,需要逐步添加负载来测试电路的性能和稳定性。

逐渐增加负载的大小可以让电路适应不同的负载情况,从而找到问题的根本原因。

4. 使用信号源:信号源可以帮助检查电路的工作状态。

例如,可以使用示波器上的正弦波信号源来检查电路的波形和频率等。

5. 调整参数:有些电路可能需要调整参数才能正常工作。

例如,如果电路需要调整电压增益或频率响应,可以使用示波器上的参数调整器来调整这些参数。

6. 记录数据:在调试电路时,需要记录数据来帮助分析和解决问题。

例如,可以使用万用表记录电阻值和电感值,使用示波器记录波形和频率等。

7. 重复测试:在确定电路已经正常工作后,需要重复测试以确保电路的稳定性和可靠性。

例如,可以在多次添加负载和调整参数后重复测试电路的性能和稳定性。

8. 考虑环境因素:环境因素也可能对电路的性能和稳定性产生影响。

例如,如果电路放在一个高温或湿度高的环境下,可能会导致电路的故障。

因此,在调试电路时需要考虑环境因素。

电路调试的基本流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电路调试是电子工程师在设计和制作电路时必不可少的一个环节，通过对电路的检测和分析，找出问题所在，从而使电路正常工作。

6.5 开关电源环路稳定的试验方法前面频率特性分析方法是以元器件小信号参数为基础，同时在线性范围内，似乎很准确。

但有时很难做到，例如电解电容ESR 不准确且随温度和频率变化；电感磁芯磁导率不是常数，还有由于分布参数或工艺限制，电路存在分布参数等等，使得分析结果不可能完全吻合，有时甚至相差甚远。

分析方法只是作为实际调试的参考和指导。

因此，在有条件的情况下，直接通过测量运算放大器以外的环路的频率响应，根据6.4节的理论分析，利用测得的频率特性选择Venable 误差放大器类型，对环路补偿，并通过试验检查补偿结果，应当说这是最直接和最可靠设计方法。

采用这个方法，你可以在一个星期之内将你的电源闭环调好。

前提条件是你应当有一台网络分析仪。

6.5.1 如何开环测试响应桥式、半桥、推挽、正激以及Buck 变换器都有一个LC 滤波电路，输出功率电路对系统性能影响最大。

为了讨论方便，以图6.31为例来说明测试方法，重画为图 6.48(a)。

电路参数为：输入电压115V ，输出电压为5V ，如前所述，滤波电感和电容分别为L =15μH ，C =2600μF ，PWM 控制器采用UC1524,它的锯齿波幅值为3V ，只用两路脉冲中的一路，最大占空比为0.5。

为了测量小信号频率特性，变换器必须工作在实际工作点：额定输出电压、占空比和给定的负载电流。

从前面分析知道，如果把开关电源看着放大器，放大器的输入就是参考电压。

从反馈放大器电路拓扑来说，开关电源的闭环是一个以参考电压为输入的电压串联负反馈电路。

输入电源的变化和/或负载变化是外界对反馈控制环路的扰动信号。

取样电路是一个电阻网络的分压器，分压比就是反馈系数，一般是固定的（R2/(R1+R2)）。

参考电压（相应于放大器的输入电压）稳定不变，即变化量为零，输出电压也不变(5V)。

如上所述，所有三种误差放大器都有一个原点极点。

在低频闭环时，由于原点极点增益随频率减少而增高（即在反馈回路电容）在很低频率，有一个最大增益，由误差放大器开环增益决定。

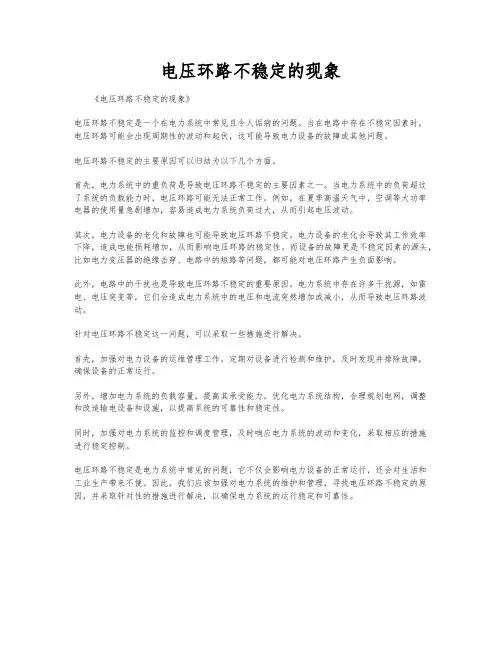

电压环路不稳定的现象《电压环路不稳定的现象》电压环路不稳定是一个在电力系统中常见且令人诟病的问题。

当在电路中存在不稳定因素时，电压环路可能会出现周期性的波动和起伏，这可能导致电力设备的故障或其他问题。

电压环路不稳定的主要原因可以归结为以下几个方面。

首先，电力系统中的重负荷是导致电压环路不稳定的主要因素之一。

当电力系统中的负荷超过了系统的负载能力时，电压环路可能无法正常工作。

例如，在夏季高温天气中，空调等大功率电器的使用量急剧增加，容易造成电力系统负荷过大，从而引起电压波动。

其次，电力设备的老化和故障也可能导致电压环路不稳定。

电力设备的老化会导致其工作效率下降，造成电能损耗增加，从而影响电压环路的稳定性。

而设备的故障更是不稳定因素的源头，比如电力变压器的绝缘击穿、电路中的短路等问题，都可能对电压环路产生负面影响。

此外，电路中的干扰也是导致电压环路不稳定的重要原因。

电力系统中存在许多干扰源，如雷电、电压突变等，它们会造成电力系统中的电压和电流突然增加或减小，从而导致电压环路波动。

针对电压环路不稳定这一问题，可以采取一些措施进行解决。

首先，加强对电力设备的运维管理工作。

定期对设备进行检测和维护，及时发现并排除故障，确保设备的正常运行。

另外，增加电力系统的负载容量，提高其承受能力。

优化电力系统结构，合理规划电网，调整和改造输电设备和设施，以提高系统的可靠性和稳定性。

同时，加强对电力系统的监控和调度管理，及时响应电力系统的波动和变化，采取相应的措施进行稳定控制。

电压环路不稳定是电力系统中常见的问题，它不仅会影响电力设备的正常运行，还会对生活和工业生产带来不便。

因此，我们应该加强对电力系统的维护和管理，寻找电压环路不稳定的原因，并采取针对性的措施进行解决，以确保电力系统的运行稳定和可靠性。

电子电路的调试以及故障处理探讨电子电路的调试和故障处理是电子工程师日常工作中非常重要的一部分。

调试是指在电子电路设计完成后，对电路进行功能验证、性能调整和参数优化等工作。

而故障处理则是指在电子电路出现故障时，通过一系列的排查和修复措施，找到并修复故障。

本文将就电子电路的调试和故障处理进行探讨。

首先，电子电路的调试过程一般包括以下几个步骤。

1.检查电路连接：在电子电路调试之前，首先要检查电路的连接，确保电路的各个部分正确连接，并且无短路或开路等问题。

2.电路供电：接下来，需要给电路供电，一般使用电源或电池进行供电。

在供电之前，要确保电源的电压和电流满足电路的需求，并采取相应的保护措施，如使用稳压电路。

3.信号输入：接通电源之后，需要给电路输入相应的信号，以观察电路的响应和功能。

信号输入可以通过信号发生器或者传感器等设备进行。

4.信号输出：通过观察电路的输出信号，可以判断电路的工作状态和性能是否满足要求。

通常使用示波器等仪器观察信号的波形、频率、幅度等特征。

5.参数调整和优化：在观察电路的输出信号后，如果发现信号不满足要求，需要对电路进行参数调整和优化。

这可能包括调整电阻、电容、电感等元件的数值，或者更换元件。

在进行电子电路调试时，还需要注意一些常见问题和注意事项。

1.注意触摸电路元件时的静电防护，避免静电对电路的损坏。

2.注意测量仪器的精度和准确性，以确保观察到的信号是正确的。

3.注意电路的工作范围和工作条件，避免超过元件的额定参数，导致元件损坏。

4.在调试时，可以使用一些辅助工具，如多功能电源、逻辑分析仪等，来辅助观察和分析电路的工作状态。

接下来，我们来探讨电子电路的故障处理。

当电子电路出现故障时，一般需要按照以下步骤进行排查和修复。

1.确定故障现象：首先需要准确地描述故障现象，包括故障出现的时间、频率、条件等。

这可以帮助工程师快速定位故障。

2.排查可能原因：根据故障现象，可以列举可能的原因，并进行逐个排查。

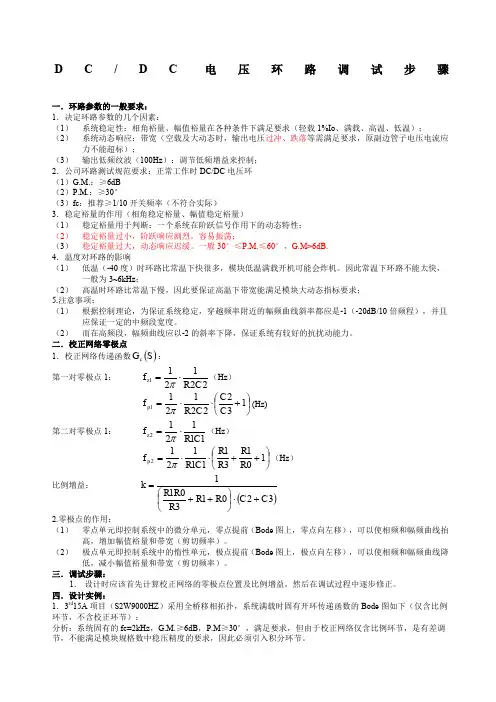

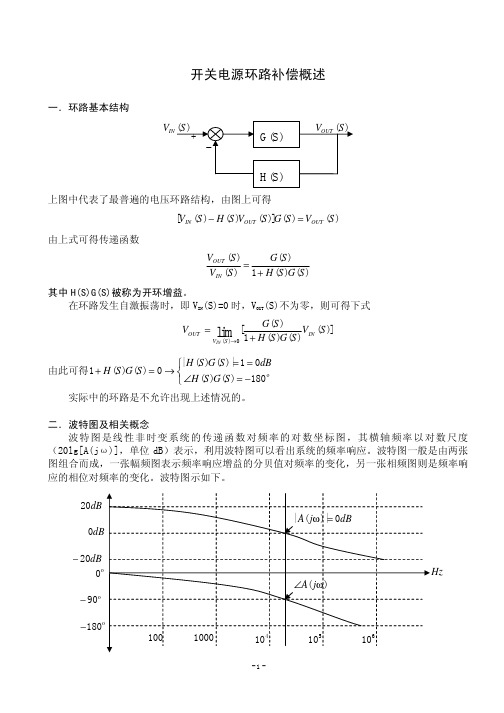

D C /D C 电压环路调试步骤一．环路参数的一般要求：1．决定环路参数的几个因素：（1） 系统稳定性：相角裕量、幅值裕量在各种条件下满足要求（轻载1%Io 、满载、高温、低温）；（2） 系统动态响应：带宽（空载及大动态时，输出电压过冲、跌落等需满足要求，原副边管子电压电流应力不能超标）；（3） 输出低频纹波（100Hz ）：调节低频增益来控制；2．公司环路测试规范要求：正常工作时DC/DC 电压环（1）G.M.：≥6dB（2）P.M.：≥30°（3）fc ：推荐≥1/10开关频率（不符合实际）3．稳定裕量的作用（相角稳定裕量、幅值稳定裕量）（1） 稳定裕量用于判断：一个系统在阶跃信号作用下的动态特性；（2） 稳定裕量过小，阶跃响应剧烈，容易振荡；（3） 稳定裕量过大，动态响应迟缓。

一般30°≤P.M.≤60°，G.M>6dB.4．温度对环路的影响（1） 低温（-40度）时环路比常温下快很多，模块低温满载开机可能会炸机。

因此常温下环路不能太快，一般为3~6kHz ；（2） 高温时环路比常温下慢，因此要保证高温下带宽能满足模块大动态指标要求；5.注意事项：（1） 根据控制理论，为保证系统稳定，穿越频率附近的幅频曲线斜率都应是-1（-20dB/10倍频程），并且应保证一定的中频段宽度。

（2） 而在高频段，幅频曲线应以-2的斜率下降，保证系统有较好的抗扰动能力。

二．校正网络零极点1．校正网络传递函数()S G c ：第一对零极点1：221211C R f z ⋅=π（Hz ）⎪⎭⎫ ⎝⎛+⋅⋅=132221211C C C R f p π(Hz) 第二对零极点1：111212C R f z ⋅=π（Hz ） ⎪⎭⎫ ⎝⎛++⋅⋅=10131111212R R R R C R f p π（Hz ） 比例增益： ()32013011C C R R R R R k +⋅⎪⎭⎫ ⎝⎛++= 2.零极点的作用：（1） 零点单元即控制系统中的微分单元，零点提前（Bode 图上，零点向左移），可以使相频和幅频曲线抬高，增加幅值裕量和带宽（剪切频率）。

基于BUCK电路电压模式的反馈环路设计引言：BUCK电路，又称降压电路，是一种常用的DC-DC转换器，可以实现将高电压降低到较低电压的功能。

在电压模式的反馈环路设计中，我们通过对输入电压和输出电压的反馈进行比较和调节，来实现稳定的输出电压。

本文将详细介绍基于BUCK电路的电压模式反馈环路设计的原理和实现。

一、BUCK电路及其工作原理BUCK电路由输入电压Vi、开关管、二极管和输出电压Vo组成。

开关管和二极管周期性地开关应用于电感上的电流，从而实现输入电压的变换和输出电压的降低。

BUCK电路的工作原理如下：1.当开关管开启时，输入电压经过电感传递到输出端，此时电感上产生磁场，存储着能量。

2.当开关管关闭时，存储在电感中的能量被释放，流过负载。

3.通过控制开关管的导通和关闭时间，可以实现对输出电压的调节。

二、电压模式反馈环路的设计原理电压模式反馈环路的设计旨在实现输出电压的稳定性。

其基本原理如下：1.采集输出电压信号：通过反馈电路，将输出端的电压信号转化为对应的电压。

这个电压与跟踪目标电压误差成正比。

2.误差放大器：将误差信号与一个参考电压进行比较，产生一个调节信号。

这个信号控制着开关管的开关时间。

3.脉宽调制器：脉宽调制器根据调节信号，通过调整开关管的导通时间和关闭时间，来控制输出电压的变化。

4.稳定输出电压：根据调节信号的调整，可以保持输出电压的稳定性，实现与输入电压的变化无关的电压输出。

三、BUCK电路电压模式反馈环路设计步骤1.设计输出电压参考电压产生模块：根据需要设计一个能产生参考电压的电路模块。

这个参考电压将用于与输出电压进行比较，产生误差信号。

2.设计误差放大器：误差放大器将输出电压与参考电压进行比较，并放大误差信号。

设计误差放大器的参数时，需要根据系统的要求和输入输出电压的范围来选择合适的参数。

3.设计脉宽调制器：脉宽调制器根据误差放大器的输出，通过调整开关管的开关时间，来实现输出电压的稳定。
