看门狗芯片原理
看门狗芯片是一种用于监控系统运行状态的硬件设备。
它通过定时检测系统的运行情况，以确保系统在出现故障或崩溃时能够自动重启或采取其他应急措施，从而提高系统的稳定性和可靠性。
看门狗芯片的工作原理如下：
1. 看门狗计时器：看门狗芯片内置了一个计时器，其作用是定时检测系统的运行情况。
通常，看门狗计时器的定时周期较短，例如几十毫秒或几秒钟。
2. 系统运行状态监测：看门狗芯片会周期性地向系统发送一个重启信号，例如通过触发系统复位信号。
只要系统正常运行，系统会在短时间内清除重启信号，以示系统正常。
但如果系统发生故障或崩溃，就无法及时响应和清除重启信号。
3. 看门狗定时器复位：当看门狗芯片向系统发送重启信号后，在一个设定的时间内，看门狗芯片会不断检测系统是否给出相应的回应。
如果系统未能及时回应或清除该信号，看门狗芯片会认为系统出现故障，并产生一个复位信号。
4. 系统复位：当看门狗芯片检测到系统出现故障时，它会向系统发送复位信号，强制系统重新启动。
这样，系统就可以在发生故障时快速恢复运行，从而减少故障造成的影响。
总之，看门狗芯片通过定时检测系统运行状态，并根据系统的
响应情况采取相应的动作，确保系统能够及时发现并处理故障，从而提高系统的可用性和可靠性。

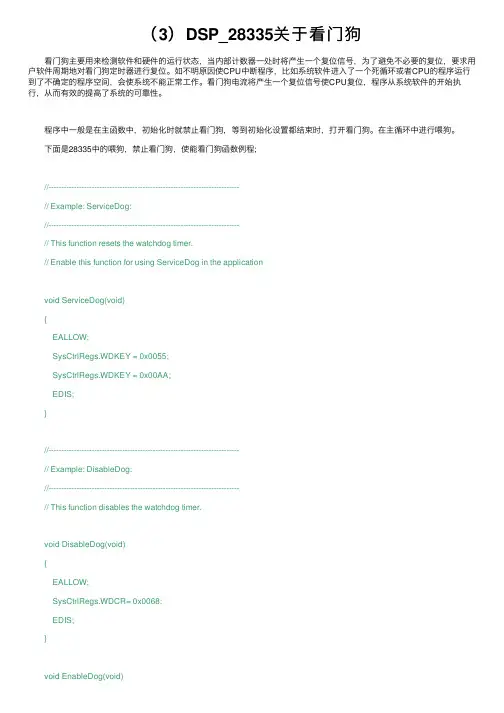

（3）DSP_28335关于看门狗看门狗主要⽤来检测软件和硬件的运⾏状态，当内部计数器⼀处时将产⽣⼀个复位信号，为了避免不必要的复位，要求⽤户软件周期地对看门狗定时器进⾏复位。
如不明原因使CPU中断程序，⽐如系统软件进⼊了⼀个死循环或者CPU的程序运⾏到了不确定的程序空间，会使系统不能正常⼯作。
看门狗电流将产⽣⼀个复位信号使CPU复位，程序从系统软件的开始执⾏，从⽽有效的提⾼了系统的可靠性。
程序中⼀般是在主函数中，初始化时就禁⽌看门狗，等到初始化设置都结束时，打开看门狗。
在主循环中进⾏喂狗。
下⾯是28335中的喂狗，禁⽌看门狗，使能看门狗函数例程;//---------------------------------------------------------------------------// Example: ServiceDog://---------------------------------------------------------------------------// This function resets the watchdog timer.// Enable this function for using ServiceDog in the applicationvoid ServiceDog(void){EALLOW;SysCtrlRegs.WDKEY = 0x0055;SysCtrlRegs.WDKEY = 0x00AA;EDIS;}//---------------------------------------------------------------------------// Example: DisableDog://---------------------------------------------------------------------------// This function disables the watchdog timer.void DisableDog(void){EALLOW;SysCtrlRegs.WDCR= 0x0068;EDIS;}void EnableDog(void){EALLOW;SysCtrlRegs.WDCR= 0x002E;///256*20M/512/32 时间 EDIS;}。
看门狗的作用和原理看门狗（Watchdog）是一种用于监控计算机系统正常运行的硬件或软件装置，其作用是在系统出现故障或崩溃时，能够自动重启系统，以保证系统的稳定性和可靠性。
看门狗的原理是通过定时检测系统的运行状态，一旦系统出现异常情况，如死机、卡死等，看门狗会及时检测到并进行相应的处理，以恢复系统的正常运行。
看门狗通常被应用在一些对系统稳定性要求较高的场合，比如工业控制系统、嵌入式系统、服务器等。
它可以监控系统的运行状态，一旦系统出现异常，就能够自动进行重启，从而减少系统因故障而停机造成的损失。
下面将详细介绍看门狗的作用和原理。
首先，看门狗的作用主要体现在系统的监控和保护方面。
它可以定时对系统进行检测，确保系统一直处于正常运行的状态。
一旦系统出现异常，比如程序死锁、死循环、硬件故障等，看门狗就能够及时检测到，并进行相应的处理，比如重启系统，以恢复系统的正常运行。
这样可以有效地保护系统不因故障而停机，提高系统的可靠性和稳定性。
其次，看门狗的原理是基于定时检测系统的运行状态。
它通常会设置一个定时器，定时对系统进行检测。
如果系统在规定的时间内没有收到看门狗的喂狗信号，就会认为系统出现了故障，从而触发相应的处理措施，比如重启系统。
这种原理可以有效地监控系统的运行状态，及时发现并处理系统的异常情况。
总的来说，看门狗在计算机系统中起着非常重要的作用，它可以保护系统的稳定性和可靠性，减少系统因故障而停机造成的损失。
通过定时检测系统的运行状态，一旦系统出现异常，看门狗就能够及时进行处理，确保系统能够持续稳定地运行。
因此，在对系统稳定性要求较高的场合，如工业控制系统、嵌入式系统、服务器等，都会广泛地应用看门狗技术，以保证系统的正常运行。
综上所述，看门狗的作用和原理是非常重要的，它可以有效地监控系统的运行状态，保护系统的稳定性和可靠性。
在实际应用中，我们可以根据具体的系统需求，选择合适的看门狗装置或软件，并合理设置参数，以达到最佳的系统保护效果。
本次实训旨在使学生了解看门狗定时器的基本原理、工作方式以及在嵌入式系统中的应用，通过实际操作，掌握看门狗定时器的配置、使用方法，并学会利用看门狗定时器解决嵌入式系统中的故障和异常。
二、实训内容1. 看门狗定时器原理- 看门狗定时器是一种监测硬件或软件故障的定时器，其工作原理是在程序运行过程中不断重装载，以防止溢出引发中断或复位。
- 看门狗定时器分为独立看门狗和窗口看门狗两种类型。
2. 独立看门狗（FWDGT）- 独立看门狗使用独立的32kHz内部时钟，适用于对计时精度要求不高的场合。
- 独立看门狗内部有一个12位的向下计数的定时器，当计数值达到0时，会产生一个系统复位。
3. 窗口看门狗（WWDGT）- 窗口看门狗使用PCLK分频而来的时钟，计数器位数较小，需要在窗口范围内重装载以防复位。
4. 看门狗定时器的配置与使用- 了解看门狗定时器的相关寄存器，如预分频器、计数器、重装载寄存器、键寄存器和状态寄存器等。
- 根据实际需求配置看门狗定时器的时钟源、计数器值、窗口范围等参数。
- 在程序中定期重装载看门狗定时器，以防止系统复位。
5. 看门狗定时器的实际应用- 利用看门狗定时器解决嵌入式系统中的故障和异常。
- 通过看门狗定时器监控程序运行状态，防止死锁。
- 作为系统安全特性的一部分，确保在检测到异常时能够安全地重启系统。
1. 准备工作- 准备好实训所需的硬件设备和软件环境，如单片机开发板、调试器、IDE等。
2. 环境搭建- 根据实际需求搭建实训环境，包括硬件电路连接和软件配置。
3. 看门狗定时器配置- 了解看门狗定时器的相关寄存器，如预分频器、计数器、重装载寄存器、键寄存器和状态寄存器等。
- 根据实际需求配置看门狗定时器的时钟源、计数器值、窗口范围等参数。
4. 程序编写- 编写程序，实现看门狗定时器的初始化、重装载和监控功能。
- 在程序中定期重装载看门狗定时器，以防止系统复位。
5. 调试与验证- 使用调试器对程序进行调试，观察看门狗定时器的运行状态。
简述看门狗的工作原理
看门狗（Watchdog）是一种硬件或软件设备，用于监视系统中的故障和错误。
在计算机系统中，看门狗的作用类似于守卫，它会定期检查系统的运行状态，如果发现异常情况，就会采取相应的措施来保护系统的稳定和安全。
看门狗的工作原理主要包括三个方面：定时器、复位电路和中断控制器。
看门狗的定时器是它最基本的组成部分。
在系统启动时，看门狗会初始化定时器，并设置一个特定的时间间隔。
这个时间间隔通常是几秒钟或几分钟，在这个时间间隔内，看门狗会不断地向系统发送一个信号，以确保系统正常运行。
看门狗还配备有复位电路。
如果系统出现了故障或错误，看门狗就会通过复位电路来强制重启系统，恢复系统的正常运行。
这种强制重启的方式虽然有些粗暴，但是它可以有效地避免系统崩溃或死机，从而保护系统的稳定性和可靠性。
看门狗还需要配合中断控制器来工作。
中断控制器是一种硬件设备，用于处理系统中的各种中断请求。
当看门狗检测到系统出现异常情况时，它会通过中断控制器来发送一个中断请求，以通知系统管理员或其他应用程序，以便及时采取措施来解决问题。
总的来说，看门狗的工作原理非常简单，它主要通过定时器、复位电路和中断控制器来实现对系统的监控和保护。
虽然看门狗在计算机系统中只是一个小小的角色，但是它的作用却是非常重要的。
在保证系统的稳定性和可靠性方面，看门狗可以发挥重要的作用，为系统管理员提供有力的保障。
看门狗电路的原理
看门狗电路是一种用来监控和保护电子设备的重要组成部分，它能够在系统出现故障导致停止运行时自动重启设备，保证系统的稳定性和可靠性。
其基本工作原理如下：
1. 看门狗电路由计时器和复位电路组成。
计时器用于生成一个特定的定时周期，复位电路用于实现设备的复位。
2. 计时器会在设备正常运行时被周期性地重置。
如果设备正常工作，则看门狗计时器会定期被重置，不会达到设定的时间周期。
3. 如果设备出现故障或僵死状态，无法重置计时器，看门狗计时器将超过设定的时间周期。
4. 一旦看门狗计时器超过设定的时间周期，它会触发复位电路，将设备自动复位以恢复正常运行。
5. 复位电路会将设备的主要电源关闭一段时间，然后重新启动电源和设备。
这个过程将清除任何可能导致设备崩溃的错误状态。
6. 在设备重新启动后，看门狗电路会开始新的计时周期，等待下一次检测故障并触发复位。
7. 看门狗电路通常具有可调节的时间周期，以便根据需求设置适当的超时时间。
总结来说，看门狗电路通过周期性地检测设备的运行状态来保证设备的稳定性。
当设备出现故障或停止运行时，看门狗电路会自动触发复位，使设备重新启动，以便恢复正常的工作状态。
看门狗的原理和应用1. 什么是看门狗？看门狗（Watchdog）是一种硬件或软件机制，用于监控和保护系统的稳定运行。
它类似于一个定时器，定期检查系统的状态，并在系统出现故障或崩溃时采取必要的措施，例如自动重启系统。
2. 看门狗的原理看门狗的原理主要基于以下几个方面：•计时器：看门狗通常内置一个计时器，用于记录系统的运行时间。
•喂狗操作：软件需要定期向看门狗发送喂狗信号，告诉它系统正常运行。
如果喂狗信号未及时发送，看门狗会认为系统出现问题。
•复位信号：当看门狗认为系统出现问题时，它会触发一个复位信号，导致系统重新启动。
3. 看门狗的工作流程看门狗的工作流程可以描述如下：1.系统启动时，看门狗开始计时。
2.软件定期发送喂狗信号，重置看门狗的计时器。
3.如果系统正常运行，重复步骤2。
4.如果软件未及时发送喂狗信号，看门狗的计时器将超时。
5.看门狗将触发复位信号，导致系统重新启动。
4. 看门狗的应用看门狗在许多领域都有广泛应用，以下是一些常见的应用场景：•嵌入式系统：嵌入式系统通常需要长时间稳定运行，看门狗可以在系统崩溃或死锁时自动重启系统，保持系统的稳定性。
•服务器管理：服务器是运行24/7的关键设备，看门狗可以检测服务器的状态，并在出现故障时重新启动服务器，确保服务的连续性。
•物联网设备：物联网设备通常地处边缘环境，稳定性是非常重要的。
看门狗可以监控设备状态，并在设备失效时采取必要的措施。
•工业自动化：在工业自动化过程中，看门狗可以监控设备运行状态，并在设备故障时采取措施，以防止生产线停机。
5. 注意事项在使用看门狗时，需要注意以下几点：•喂狗频率：喂狗信号的频率应根据系统的实际情况来确定。
喂狗频率过低可能导致系统误判为故障，喂狗频率过高则可能浪费系统资源。
•信号丢失：由于各种因素，喂狗信号有可能丢失。
在设计系统时，应考虑如何处理喂狗信号丢失的情况，以避免误判系统故障。
•重启过程：由于看门狗的触发会导致系统重新启动，因此需要谨慎处理重启过程中的数据保存和恢复操作，以免造成数据丢失或损坏。
简述看门狗的工作原理
看门狗是一种常见的计算机系统组件，它的主要功能是监控系统的运行状态并在系统出现故障或异常时采取相应的措施，以确保系统的稳定性和安全性。
下面将简要介绍看门狗的工作原理。
看门狗通常是一个硬件计时器，它与系统的主处理器相互连接。
当系统正常运行时，主处理器会定期向看门狗发送信号，以表示系统正常。
这些信号通常被称为“喂狗信号”，它们告诉看门狗系统正在正常运行。
如果系统出现故障或异常情况，主处理器可能无法发送喂狗信号给看门狗。
在这种情况下，看门狗会假定系统已经死机或陷入无限循环，并采取相应的措施来重启系统或执行其他操作以恢复系统的正常运行。
一种常见的看门狗工作原理是通过定时器来实现。
看门狗定时器通常设置一个预定的时间间隔，当主处理器未能在规定的时间内发送喂狗信号时，看门狗会认为系统出现问题，并触发相应的处理机制。
这样可以避免系统长时间处于无响应状态，提高系统的可靠性和稳定性。
除了定时器之外，看门狗还可以通过监控系统的其他指标来检测系统是否正常运行。
例如，看门狗可以监测系统的电压、温度、内存使用情况等参数，当这些参数超出预设范围时，看门狗会判断系统
存在问题并采取相应的措施。
总的来说，看门狗的工作原理可以简单概括为定期接收主处理器发送的喂狗信号，当主处理器未能发送信号时，看门狗会判断系统出现问题并采取相应的措施以恢复系统的正常运行。
通过这种方式，看门狗可以有效地提高系统的稳定性和可靠性，确保系统能够持续高效地运行。
看门狗的计算公式
摘要：
1.看门狗定时器的概念和作用
2.看门狗定时器的计算公式
3.计算公式的实际应用
正文：
1.看门狗定时器的概念和作用
看门狗定时器，又称为监视定时器，是一种电子定时器，主要用于检测系统的运行状态。
当系统出现异常时，看门狗定时器可以自动进行干预，以防止系统进一步损坏或发生故障。
因此，看门狗定时器在电子设备中具有非常重要的作用，可以提高系统的可靠性和稳定性。
2.看门狗定时器的计算公式
看门狗定时器的计算公式为：
看门狗定时时间= 系统时钟周期×（1 + 设定阈值）
其中，系统时钟周期是指系统时钟发生一次跳变的时间间隔；设定阈值是指看门狗定时器允许系统时钟周期的最大偏差。
当系统时钟周期超过设定阈值时，看门狗定时器将产生中断信号，触发系统复位。
3.计算公式的实际应用
看门狗定时器的计算公式在实际应用中具有重要意义。
通过合理设置系统时钟周期和设定阈值，可以确保系统在正常运行状态下不会发生误操作，同时，当系统出现异常时，看门狗定时器可以及时进行干预，保护系统的安全。
例如，假设系统时钟周期为1ms，设定阈值为0.5ms，则看门狗定时时间为1.5ms。
这意味着，只要系统时钟周期在1.5ms 内波动，看门狗定时器就不会产生中断信号。
然而，如果系统时钟周期超过1.5ms，看门狗定时器将立即触发系统复位，以防止系统进一步损坏。
总之，看门狗定时器的计算公式对于保证系统的可靠性和稳定性具有重要作用。
看门狗的工作原理和应用简介看门狗是一种常用的硬件监控机制，主要用于确保系统或设备的稳定运行。
本文将介绍看门狗的工作原理和应用。
工作原理看门狗的工作原理基于定时器和复位机制，其具体流程如下：1.启动定时器：看门狗通过启动一个定时器来计时。
2.监控程序：看门狗监控系统或设备中的关键程序，确保其正常运行。
3.定时器复位：监控程序定时重置定时器的计时。
4.定时器溢出：如果定时器计时超过了预定的时间，即定时器溢出。
5.复位信号：定时器溢出后，看门狗发送一个复位信号给系统或设备。
6.设备重启：系统或设备在接收到复位信号后会进行重启操作，重新启动。
应用场景看门狗的应用非常广泛，在许多领域中发挥着重要的作用。
以下列举了几个常见的应用场景：•嵌入式系统：嵌入式系统通常是长时间运行的，看门狗可以确保系统在长时间运行后仍然稳定，避免死机或其他故障。
•服务器：服务器运行的应用程序往往非常复杂，存在各种潜在的问题，看门狗可以监控服务器的关键进程，及时发现异常情况并进行复位。
•工业自动化：在工业自动化过程中，看门狗可以监控各种设备和传感器，实时检测故障，并进行相应的处理，确保生产过程的稳定进行。
•汽车电子：随着汽车电子的普及和发展，看门狗在汽车电子中也有重要的应用，可以监控汽车各个系统的运行情况，确保汽车的安全和稳定。
•无人机：无人机是一种高度自动化的飞行器，看门狗可以监控无人机的各个部件，检测故障并采取相应的措施，确保飞行安全。
优点看门狗的应用有许多优点，包括：•提高系统的稳定性：看门狗可以监控系统的运行状态，及时发现并处理异常情况，保证系统的稳定性和可靠性。
•自动化处理：看门狗可以自动检测和处理故障，减少人工干预的需求，提高系统的自动化程度。
•快速恢复：一旦发生故障，看门狗可以快速进行复位操作，使系统尽快恢复正常运行。
•灵活性：看门狗可以根据实际需求进行定制，灵活适应不同应用场景。
注意事项在使用看门狗的过程中，需要注意以下几点：•设定合适的定时器时间：定时器时间的设置需要根据具体的应用场景来确定，过短的时间可能会导致频繁的复位，过长的时间则可能会延误故障的处理。
dsp看门狗原理
看门狗（Watchdog）是一种硬件或软件机制，用于监控系统
的运行状态，并在系统出现异常或故障时进行自动恢复或报警。
下面介绍DSP（Digital Signal Processor）中的看门狗原理。
DSP的看门狗基本原理如下：
1. 看门狗定时器：DSP中集成了一个看门狗定时器，其功能
是定时计数，当计数值达到特定阈值时，看门狗会产生一个复位信号。
2. 激活看门狗：软件或硬件可以周期性地激活看门狗，通常通过给看门狗定时器提供一个特定的信号或定时器配置来完成。
3. 程序正常运行：当DSP系统正常运行时，软件会周期性地
激活看门狗，保证看门狗定时器的计数值不会达到复位阈值。
4. 异常或故障检测：如果DSP系统出现异常或故障，例如程
序崩溃、死循环或停滞不动等，软件无法去激活看门狗，看门狗定时器的计数值就会超过复位阈值。
5. 复位处理：当看门狗定时器计数值超过复位阈值时，看门狗会产生一个复位信号，该信号会强制DSP系统复位，将系统
恢复到初始状态。
通过看门狗的原理，可以保证DSP系统的可靠性和稳定性。
当系统出现异常时，看门狗会自动进行复位处理，避免系统长
时间出现故障而无法恢复。
同时，看门狗还可以通过产生警报信号，通知系统管理员或相关人员进行相应的处理和调查。
这样可以提高DSP系统的可维护性和故障排除的效率。
看门狗原理
看门狗是一种常见的硬件设备，它通常被用于监控电子设备的运行状态，并在
设备出现故障或死机时进行重启。
看门狗原理是基于定时器和复位电路的工作原理，下面将详细介绍看门狗的工作原理及其应用。
看门狗的工作原理主要包括两部分，定时器和复位电路。
定时器用来监控设备
的运行状态，当设备正常运行时，定时器会不断重置；而当设备出现故障或死机时，定时器将停止重置。
复位电路则负责接收定时器的信号，当定时器停止重置时，复位电路将会触发设备的重启操作，从而使设备恢复正常运行状态。
在实际应用中，看门狗通常被用于嵌入式系统或一些对稳定性要求较高的设备中。
例如，智能家居系统、工业自动化设备、网络路由器等都可能会使用看门狗来确保设备的稳定运行。
当设备出现死机或故障时，看门狗能够及时检测到并进行重启，从而减少系统宕机的时间，提高设备的稳定性和可靠性。
除了硬件看门狗外，软件看门狗也是一种常见的应用方式。
软件看门狗通常是
通过在系统中运行的特定程序来实现的，它与硬件看门狗相似，同样能够监控设备的运行状态，并在需要时进行重启操作。
软件看门狗通常被用于一些对成本要求较高、对稳定性要求不是特别严格的系统中。
总的来说，看门狗原理是通过定时器和复位电路来监控设备的运行状态，并在
设备出现故障或死机时进行重启操作，从而保证设备的稳定性和可靠性。
无论是硬件看门狗还是软件看门狗，它们都在很大程度上提高了设备的稳定性，为各种电子设备的正常运行提供了保障。
dsp 看门狗定时器的作用解析
一、DSP 看门狗定时器介绍
看门狗在外围监控DSP 中软件的运行以及硬件的操作，当CPU 出现故障时，看门狗将执行系统复位。
如果软件进入了一个不正确的循环或者CPU 出现暂时的混乱，看门狗定时器将出现溢出来使系统复位。
在大多数情况下，DSP 短暂的混乱以及CPU 不正确的操作都可以被看门狗所清除并重新进行设置。
由于看门狗稳定的性能，其增加了CPU 的可靠性，以确保系统的完整。
在看门狗中这个外围设备中，所有的寄存器都是8 位的，连接到16 位CPU 的低8 位外围数据总线上。
240XA 看门狗定时器和C240 看门狗定时器唯一的区别就是其缺乏实时的中断能力。
看门狗定时器将通过对从CPU 出来的CLKOUT 进行分频而得到自己所需的时钟
二、看门狗定时器工作原理
使用时，WDT 将递增，直到溢出，或称超时。
除非处于休眠或空闲模式，WDT 超时会强制器件复位。
为避免WDT 超时复位，用户必须定期用。
