压力式比例混合装置使用说明书

压力式泡沫比例混合装置(以下简称装置)是高、中、低倍数泡沫灭火系统的一个关键设备：它可装置于低、中倍数的油罐用泡沫灭火系统、低倍数泡沫喷淋灭火系统、高倍数的全淹沫式泡沫灭火系统。

02 装备结构及工作原理泡沫比例混合装置主要由压力式比例混合器、贮罐、隔膜(即胶囊)、连接管路、阀门、仪表等组成(见图一)。

其工作原理是：压力水进入压力式比例混合器后由进水支管进入贮罐，挤压胶囊置换出泡沫灭火剂(泡沫浓缩液)，泡沫灭火剂和水按设计的比例(3％或6％)混合成泡沫混合液。

1安全阀2．球阀3．比例混合器4．罐、膜夹层排气阀5压力表6．止回阀7．隔膜8．灌、排泡沫口9．排水口10．贮罐11．隔膜内腔排气阀图一：压力隔膜式空气泡沫比例混合装备构成示意图03压力式泡沫比例混合装置各种系统示例图04混合装置安装、使用说明装置的安装安装时压力水的水流方向应与装置上比例混合器的箭头所指方向一致。

在比例混合器前应没压力表、单向阀、控制阀、管道过滤器等。

当系统采用自动控制时，还应设压力开关和电(或气)控阀门等。

压力式泡沫比例混合装置的作用A、比例混合器要在规定的压力和混合液流量范围内使用，比例混合器输出的混合液量的混合比可以随水流量的变化在规定的流量范围内自动调节，保持稳定的混合比。

B、当压力水通过比例混合器时开启进入贮藏的进水阀，比时观察压力表，当压力达到设汁压力值时，立即开启出液阀，这时装置开始工作。

C、使用结束后，应先将出液阀关闭，再将进入贮罐的进水阀关闭。

如果有较多剩余的泡沫液仍准备在短时问第二次使用时，暂时不用将贮罐中水放出。

泡沫液(泡沫灭火剂)补充上次隔膜内使用剩余的泡沫液下次还可继续使用，只须补充回原来的充装量即可，补充的泡沫液型号必须是与上次同一厂家同一型号的泡沫液。

充装方法有两种：第一种是打开罐顶最大的法兰及罐、膜夹层排气阀，然后用加液泵从灌、排泡沫液口加液，加好后将排液阀和排气阀关闭。

05 维护保养1、系统验收完毕后，使用单位应编制该装置的岗位操作规程，必须将岗位操作规程张贴在该装置较显目的附近。

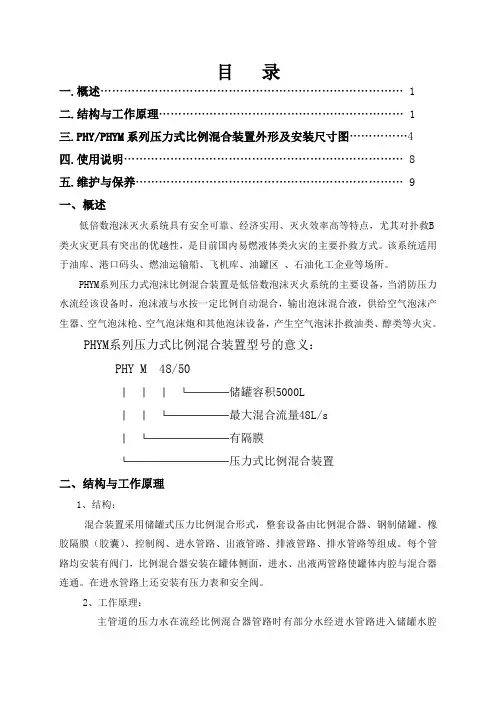

目录一.概述 (1)二.结构与工作原理 (1)三.PHY/PHYM系列压力式比例混合装置外形及安装尺寸图 (4)四.使用说明 (8)五.维护与保养 (9)一、概述低倍数泡沫灭火系统具有安全可靠、经济实用、灭火效率高等特点，尤其对扑救B 类火灾更具有突出的优越性，是目前国内易燃液体类火灾的主要扑救方式。

该系统适用于油库、港口码头、燃油运输船、飞机库、油罐区、石油化工企业等场所。

PHYM系列压力式泡沫比例混合装置是低倍数泡沫灭火系统的主要设备，当消防压力水流经该设备时，泡沫液与水按一定比例自动混合，输出泡沫混合液，供给空气泡沫产生器、空气泡沫枪、空气泡沫炮和其他泡沫设备，产生空气泡沫扑救油类、醇类等火灾。

PHYM系列压力式比例混合装置型号的意义：PHY M 48/50│││└────储罐容积5000L││└──────最大混合流量48L/s│└────────有隔膜└──────────压力式比例混合装置二、结构与工作原理1、结构：混合装置采用储罐式压力比例混合形式，整套设备由比例混合器、钢制储罐、橡胶隔膜（胶囊）、控制阀、进水管路、出液管路、排液管路、排水管路等组成。

每个管路均安装有阀门，比例混合器安装在罐体侧面，进水、出液两管路使罐体内腔与混合器连通。

在进水管路上还安装有压力表和安全阀。

2、工作原理：主管道的压力水在流经比例混合器管路时有部分水经进水管路进入储罐水腔内，挤压橡胶隔膜（胶囊），储罐水腔内与主管道上压力平衡的同时适量的泡沫液经吸液管被挤出，通过出液管路流入比例混合器，比例混合器可使水和泡沫按一定比例（3%或6%）混合形成泡沫混合液。

泡沫混合液被输送至泡沫产生器或泡沫枪、泡沫炮等其它泡沫喷射设备，产生空气泡沫扑救甲、乙、丙类液体火灾，进行灭火工作。

PHY/PHYM系列压力式泡沫比例混合装置性能参数表（卧式、立式）上表中的配置为我公司的标准配置，如有特殊要求如：比例混合器反向、罐体上配置多个比例混合器等请注明。

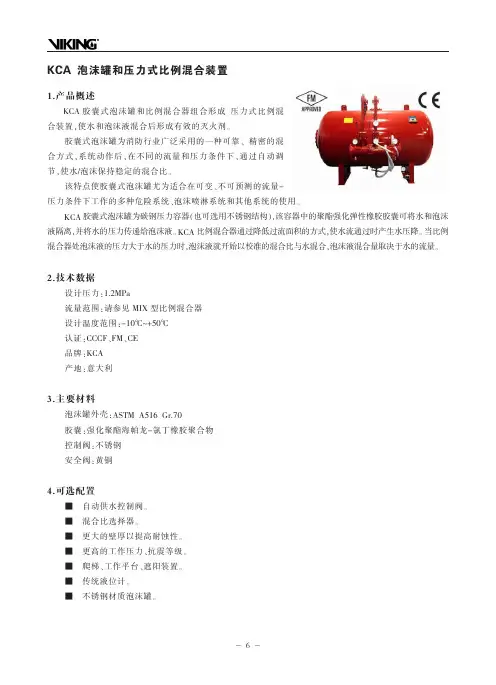

1.产品概述KCA 胶囊式泡沫罐和比例混合器组合形成压力式比例混合装置，使水和泡沫液混合后形成有效的灭火剂。

胶囊式泡沫罐为消防行业广泛采用的一种可靠、精密的混合方式，系统动作后，在不同的流量和压力条件下，通过自动调节，使水/泡沫保持稳定的混合比。

该特点使胶囊式泡沫罐尤为适合在可变、不可预测的流量-压力条件下工作的多种危险系统、泡沫喷淋系统和其他系统的使用。

KCA 胶囊式泡沫罐为碳钢压力容器（也可选用不锈钢结构），该容器中的聚酯强化弹性橡胶胶囊可将水和泡沫液隔离，并将水的压力传递给泡沫液。

KCA 比例混合器通过降低过流面积的方式，使水流通过时产生水压降。

当比例混合器处泡沫液的压力大于水的压力时，泡沫液就开始以校准的混合比与水混合，泡沫液混合量取决于水的流量。

2.技术数据设计压力：1.2MPa流量范围：请参见MIX 型比例混合器设计温度范围：-10℃~+50℃认证：CCCF 、FM 、CE 品牌：KCA 产地：意大利3.主要材料泡沫罐外壳：ASTM A516Gr.70胶囊：强化聚酯海帕龙-氯丁橡胶聚合物控制阀：不锈钢安全阀：黄铜4.可选配置■自动供水控制阀。

■混合比选择器。

■更大的壁厚以提高耐蚀性。

■更高的工作压力、抗震等级。

■爬梯、工作平台、遮阳装置。

■传统液位计。

■不锈钢材质泡沫罐。

KCA泡沫罐和压力式比例混合装置Ф法兰标准为ANSI 150#RF 或EN1092-1材料为AISI316或304ФF 为地脚螺栓孔直径容量(升)Фd A B C ФD E T ФF 重量（kg ）200501550110058160050315181504005021001650581600503151817060050200014507568006551518200单位：mm立式泡沫罐(不含比例混合器)■电伴热和/或保温。

■与比例混合器预组装的撬块或柜式装置。

1.胶囊排气阀2.胶囊3.泡沫罐4.泡沫液位表5.泡沫液充装/排放阀6.泡沫液位表控制阀7.排水阀8.进水口法兰9.罐排气阀10.安全阀11.泡沫液出口法兰12.支撑脚Фd 法兰标准为ANSI 150#RF 或EN1092-1材料为AISI316或304ФF 为地脚螺栓孔直径容量(升)Фd A B C ФD T ФF 重量（kg ）10006520741485765100015183101500652725214076510001518370200065287522908351100151852025008029672398920120015258003000803141254499513001525950350080319725401065140015251080400080332526541100145015251115450080335226671135150015251260500080330325911210160015251365550080355326411210160015251445600080340826421315175015251655650080345726271350180015251715700080216222781500200020252000750080331224281500200020252075800080351226281500200020252180850080366227781500200020252255900080381229581500200020252335100008041623278150020002025252011000804462357815002000202526801200080481239281500200020252860130008052624378150020002025304014000805612472815002000202532201500080596250781500200020253400单位：mm1.胶囊排气阀2.胶囊3.泡沫罐4.泡沫液位表5.泡沫液充装/排放阀6.泡沫液位表控制阀7.排水阀8.进水口法兰9.罐排气阀10.安全阀11.泡沫液出口法兰12.支撑脚1.泡沫罐体2.罐排气阀3.安全阀4.进水法兰5.泡沫出液法兰6.胶囊排气阀7.支撑底座8.排水阀9.泡沫液充装/排放阀10.液位表关断阀11.液位表12.吊环Фd 法兰标准为ANSI 150#RF 或EN1092-1材料为AISI316或304容量(升)Фd A B C ФD H 重量（kg ）10006512082017651000152555015006512013602415100014756302000651201520257211001575755250080150156027051200167588030008015016802879130017751030350080150168029521400187511554000801501680307814501925120545008015017803107150019751360500080200168030611600207514805500802001910331116002075158560008020016803160175022251805650080200168031861800227518657000802501250289220002475215075008025014003042200024752225800080250160032422000247523258500802501750339220002475240590008025019003542200024752480100008025022503892200024752660110008025025504192200024752820120008025029004542200024753000130008025033504992200024753240140008025037005342200024753480200008025040507292200024754440150008025037005692200024753540160008025037005992200024753720170008025038506292200024753900180008025038506642200024754080190008025040506942200024754260T 88888810101010101010101010101010101010101010101010F 600600700800800850850850950950105010501350135013501350135013501350135013501350135013501350135013501350G 70070080090090010001000100011001100120012001500150015001500150015001500150015001500150015001500150015001500单位：mm地脚螺栓孔直径压力式比例混合装置(立式罐)ФF 为地脚螺栓孔直径DN65比例混合器DN80比例混合器DN100比例混合器容量（升）Фd A B Фd A B Фd A B C ФE F GHT ФF 重量（kg ）2006510855158011005251001125535581600503335700172515181504006510855158011005251001125535581600503335900227515181706006512856158013006251001325635756800655436900215515182001.安全阀2.泡沫罐3.压力表4.泡沫液关断阀5.供水关断阀6.比例混合器7.排水阀8.液位表控制阀9.泡沫液充装/排放阀10.液位表11.单向阀12.比例混合器排放阀13.罐排气阀14.孔板15.胶囊排气阀16.支撑脚ФF 为地脚螺栓孔直径1.安全阀2.泡沫罐3.压力表4.泡沫液关断阀5.供水关断阀6.比例混合器7.排水阀8.泡沫液位表控制阀9.泡沫液充装/排放阀10.泡沫液位表11.比例混合器排放阀12.孔板13.罐排气阀14.胶囊排气阀15.支撑脚16.单向阀DN80比例混合器DN100比例混合器DN150比例混合器DN200比例混合器100080151073510015357451501590775200163579576510002305151831015008015107351001535745150159077520016357957651000298515183702000801610785100163579515016908252001735845835110032451518520250080171083510017358451501790875200183589592012003375152580030008018108851001835895150189092520019359459951300355015259503500801910935100193594515019909752002035995106514003615152510804000801960960100198597015020401000200209010251100145037451525111545008020109851002035995150209010252002140105011351500375515251260500080211010351002135104515021901075200224511051210160037251525136555008021101035100213510451502190107520022451105121016003975152514456000802260111010022851120150234011502002395118013151750380515251655650080231011351002335114515023951180200244512051350180038351525171570008025101235100253512451502595128020026451305150020003545202520007500802510123510025351245150259512802002645130515002000369520252075800080251012351002535124515025951280200264513051500200038952025218085008025101235100253512451502595128020026451305150020004045202522559000802510123510025351245150259512802002645130515002000419520252335100008025101235100253512451502595128020026451305150020004545202525201100080251012351002535124515025951280200264513051500200048452025268012000802510123510025351245150259512802002645130515002000519520252860130008025101235100253512451502595128020026451305150020005645202530401400080251012351002535124515025951280200264513051500200059952025322015000802510123510025351245150259512802002645130515002000634520253400容量/升Фd A B Фd A B Фd A B Фd A B C ФD H T ФF 重量(kg)*单位：mm压力式比例混合装置(卧式罐)1.泡沫罐2.吊耳3.压力表4.泡沫液关断阀5.供水关断阀6.比例混合器7.排水阀8.液位表控制阀9.泡沫液充装/排放阀10.液位表11.胶囊排气阀12.比例混合器排放阀13.安全阀14.孔板15.单向阀16.支撑底座17.罐排气阀10001500200025003000350040004500500055006000650070007500800085009000100001100012000130001400015000容量/升A B C Фd E Фd F G Фd F G Фd F G Фd F G T H 重量(kg)*12082017651000600657351510100745153515077515902007951635817555501201360241510006006573515101007451535150775159020079516358175563012015202572110070065785161010079516351508251690200845173581855755150156027051200800658351710100845173515087517902008951835819558801501680287913008006588518101008951835150925189020094519358205510301501680295214008506593519101009451935150975199020099520358215511551501680307814508506596019601009701985150100020402001025209010220512051501780310715008506598520101009952035150102520902001050214010225513602001680306116009506510352110100104521351501075219020011052245102355148020019103311160095065103521101001045213515010752190200110522451023551585200168031601750105065110022601001120228515011502340200118023951025051805200168031861800105065113523101001145253515011802395200120524451025551865250125028922000135065123525101001245253515012802595200130526451027552150250140030422000135065123525101001245253515012802595200130526451027552225250160032422000135065123525101001245253515012802595200130526451027552325250175033922000135065123525101001245253515012802595200130526451027552405250190035422000135065123525101001245253515012802595200130526451027552480250225038922000135065123525101001245253515012802595200130526451027552660250255041922000135065123525101001245253515012802595200130526451027552820250290045422000135065123525101001245253515012802595200130526451027553000250325048922000135065123525101001245253515012802595200130526451027553240250360052422000135065123525101001245253515012802595200130526451027553480250395055922000135065123525101001245253515012802595200130526451027553720DN65比例混合器DN100比例混合器DN150比例混合器DN200比例混合器单位：mm。

平衡式泡沫比例混合装置操作说明与安装要求在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列贮罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。

而PHP系列平衡压力式比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置，主要由：平衡阀、泡沫比例混合器、泡沫泵、控制柜、底座等组成。

主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。

操作说明电机驱动型：1. 电机驱动装置采用主备电源（三相四线制、AC380V 50HZ），主备电源自动切换。

电源自动切换。

2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液阀接泵向罐内充装泡沫液。

3. 待备状态：关闭球阀1、2、3、4；开启球阀5、6。

4. 工作状态：开启球阀1、2；启动消防水泵；启动泡沫液泵后，泡沫液经平衡阀进入比例混合器与消防水按设定的混合比输送泡沫混合液。

5.比例混合器试水或过水时应关闭球阀6，待备状态应开启。

水轮机驱动型：1. 水轮机驱动装置采用消防压力水驱动泡沫液泵。

2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液球阀接泵向罐内充装泡沫液。

储罐装满后关闭排液球阀。

3. 待备状态：关闭球阀1、3、4、电动阀5；球阀2、6、7保持常开。

4. 工作状态：控制柜接到开启指令后，开启电动球阀1（泡沫液入泵）、电动阀5（泡沫液泵启动），泡沫液经泡沫液泵加压后再经出口管道上的平衡阀（自动调节阀门开关程度），使得适量的泡沫液进入比例混合器，多余的泡沫液回流到的泡沫液储罐。

进入比例混合器的泡沫液与消防水按设定的混合比输送出泡沫混合液。

5.比例混合器试水或过水时应关闭球阀7，待备状态应开启。

安装要求1、本装置需通过地脚螺栓固定在其基础上，装置与泡沫液储罐安装高度应保持同一水平面或泡沫液储罐高于混和装置，泡沫液储罐与系统设备的连接为金属软管连接，泡沫液储罐与系统设备布置的水平距离不应超过3m。

压力式泡沫比例混合装置(型号：PHYM24/10、PHYM24/15、PHYM32/20、PHYM32/25、PHYM32/30、PHYM48/40、PHYM48/50、PHYM48/55、PHYM64/60、PHYM64/76、PHYM64/80、PHYM80/100、PHYM100/110、PHYM120/130)使用说明书制造商：天津渤盾消防设备有限公司地址：天津市津南区小站工业园电话：传真：邮编：300353目录一、概述 (1)二、产品规格及型号 (2)三、结构及工作原理 (2)四、性能参数与结构尺寸 (3)五、安装 (5)六、使用方法 (5)七、维护和保养 (7)八、故障排除 (7)九、保修范围 (7)一、概述PHYM系列压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀等组成。

当压力水流经该装置的比例混合器时，能使水与泡沫按一定的比例进行自动混合，输出泡沫混合液供泡沫产生器、泡沫枪、泡沫炮等喷射设备产生喷射空气泡沫进行灭火。

该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一）。

广泛用于扑灭甲（液化烃除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍配置使用的消防设备。

图一、PHYM系列泡沫灭火示意图二、产品规格及型号PHYM系列贮罐压力式泡沫比例混合装置按填盛方式分隔膜式、普通型；按罐体放置方式分卧式、立式两种形式。

泡沫混合比一般为3%或6%，亦可提供8%的混合液用于中倍数泡沫灭火系统。

该装置混合液流量32-160L/s，贮罐容积有1000-15000L不同规格。

根据所需要的混合液流量和泡沫喷射时间，比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。

PHYM系列贮罐压力式泡沫比例混合装置的型号意义标记示例：PHYM32/55-6 表示最大流量为32L/S,泡沫液储罐容积为5.5M3，混合比为6%的隔膜型压力式比例混合装置。

压力式泡沫比例混合装置使用说明书压力式泡沫比例混合装置使用说明书一、设备简介压力式泡沫比例混合装置是用来储存泡沫灭火剂并通过压力泡沫比例混合器利用泵组的供水将泡沫灭火剂置换出来，并与供水按一定的比例混合形成泡沫混合液的装置。

它是低倍数空气泡沫灭火系统的一个关键设备。

主要适用于易燃或可燃液体的生产、储存、运输和使用场所；如石油化工企业、油库、装卸栈台、船舶码头、采油平台、飞机库和汽车库等火灾危险场所。

压力式泡沫比例混合装置为适应不同需要和安装场所可分为卧式、立式、有胶囊、无胶囊、单比例混合器、双比例混合器以及多比例混合器（需特殊订货）等，用户可根据实际配置的需要和安装的空间位置进行选择。

二、压力式泡沫比例混合装置结构卧式有胶囊比例混合装置示意图1、安全阀2、进水截止阀3、球阀（加液口）4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊10、滤管11、吸液管12、排污口12、排水口卧式储罐底座安装示意图立式有胶囊比例混合装置示意图1、安全阀2、球阀（加液口）3、进水截止阀4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊 10、虹吸管 11、滤管 12、排水口 13、排污口立式储罐底座安装示意图三、主要技术参数工作压力：混合液流量范围:混合比：(32比例混合装置)进出口压差：（32双比例混合装置）大于或等于（48比例混合装置）储罐容量：型号*100（48双比例混合装置）安全阀动作压力： 1.31（80单比例混合装置）适用泡沫液型号：所有低倍数泡沫液（80双比例混合装置）四、外形安装尺寸及质量A卧式型号储罐内径进出口通径外形尺寸（㎜）安装尺寸（㎜）质量（ton) L S H K R A B 螺栓PHYM32-6800 1001700 1320 1650 756 666650 600M20 1.5PHYM48-6 175PHYM32-10 1000 100 1830 1525 1850 858 768 1.9注：1、括号内尺寸为同规格的有胶囊尺寸，其余有胶囊与无胶囊通用。

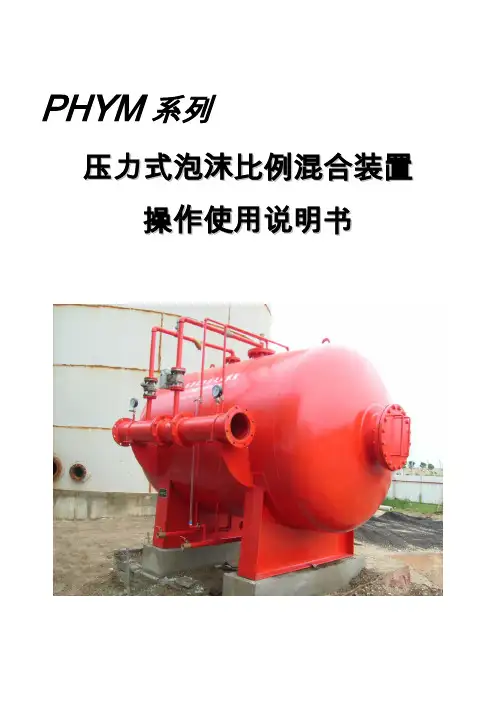

PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。

一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。

混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。

设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。

进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。

基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。

比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。

PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。

一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。

混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。

设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。

进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。

基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。

比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。

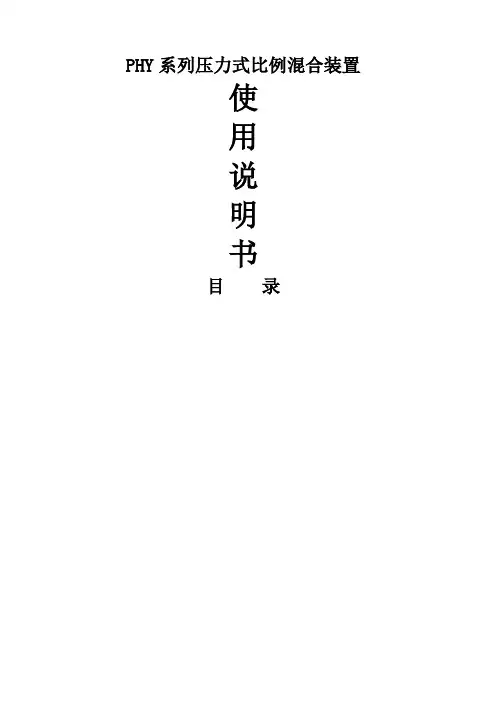

PHY系列压力式比例混合装置使用说明书目录一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。

当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。

该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。

图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。

泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。

该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。

根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。

PHY系列压力式泡沫比例混合装置的型号意义标记示例：容积为3000L、比例混合器流量32L/S，卧式，带隔膜的压力式泡沫比例混合装置，标记为PHYM32/30。

三、结构及工作原理PHY系列压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。

当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。

该装置中设定为水压超过时即能自动泄压，以保持装置安全。

(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。

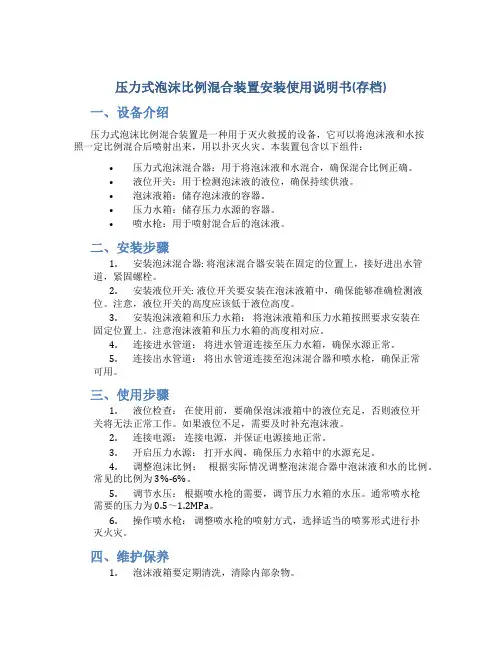

压力式泡沫比例混合装置安装使用说明书(存档)一、设备介绍压力式泡沫比例混合装置是一种用于灭火救援的设备，它可以将泡沫液和水按照一定比例混合后喷射出来，用以扑灭火灾。

本装置包含以下组件：•压力式泡沫混合器：用于将泡沫液和水混合，确保混合比例正确。

•液位开关：用于检测泡沫液的液位，确保持续供液。

•泡沫液箱：储存泡沫液的容器。

•压力水箱：储存压力水源的容器。

•喷水枪：用于喷射混合后的泡沫液。

二、安装步骤1.安装泡沫混合器: 将泡沫混合器安装在固定的位置上，接好进出水管道，紧固螺栓。

2.安装液位开关: 液位开关要安装在泡沫液箱中，确保能够准确检测液位。

注意，液位开关的高度应该低于液位高度。

3.安装泡沫液箱和压力水箱：将泡沫液箱和压力水箱按照要求安装在固定位置上。

注意泡沫液箱和压力水箱的高度相对应。

4.连接进水管道：将进水管道连接至压力水箱，确保水源正常。

5.连接出水管道：将出水管道连接至泡沫混合器和喷水枪，确保正常可用。

三、使用步骤1.液位检查：在使用前，要确保泡沫液箱中的液位充足，否则液位开关将无法正常工作。

如果液位不足，需要及时补充泡沫液。

2.连接电源：连接电源，并保证电源接地正常。

3.开启压力水源：打开水阀，确保压力水箱中的水源充足。

4.调整泡沫比例：根据实际情况调整泡沫混合器中泡沫液和水的比例。

常见的比例为3%-6%。

5.调节水压：根据喷水枪的需要，调节压力水箱的水压。

通常喷水枪需要的压力为0.5～1.2MPa。

6.操作喷水枪：调整喷水枪的喷射方式，选择适当的喷雾形式进行扑灭火灾。

四、维护保养1.泡沫液箱要定期清洗，清除内部杂物。

2.液位开关要定期检查灵敏度，确保正常工作。

3.压力水箱要定期检修，保证管路不阻塞，水流畅通。

4.泡沫混合器要定期清洗，防止堵塞影响泡沫比例。

5.喷水枪要定期检查喷水效果，并清洗。

五、注意事项1.操作前必须了解设备的使用说明，以免操作不当造成安全事故。

2.操作人员要熟知设备的组件和工作原理，对设备的故障进行及时处理，保证设备正常工作。

PHY(M)系列压力式泡沫比例混合装置是低倍泡沫灭火系统的主要设备，由泡沫比泡沫比例混合器是泡沫灭火系统的关键部件之一，它是将水和泡沫原液按一定比例（3%、6%）进行混合，形成泡沫混合液，供给泡沫产生器的装置。

本公司生产的比例混合器有压力式比例混合器、管线式负压比例混合器和平衡式压力比例混合器，以适应于不同的消防工程的需要。

1．PHY型压力式比例混合器⑴ PHY型压力式比例混合器组成PHY型压力式比例混合器，一般与带胶囊的泡沫液储罐一起使用。

胶囊装载泡沫液并将泡沫液与储罐分隔，比例混合器的进水支管用于向罐内灌装压力水，另一支管与泡沫罐出液管相接，将挤出的泡沫液输入混合器，与水混合成泡沫混合液。

⑵ PHY比例混合工作原理PHY型压力式比例混合器是利用文丘里原理工作的。

比例混合器进水支管向罐内灌装压力水，在压力作用下，等体积水就可将等体积泡沫液从储罐中挤压出来进入比例混合器，在比例混合器中与水按比例混合成泡沫混合液供泡沫系统使用。

⑶ PHY型压力式比例混合器结构及性能参数见图5、表3、表4图5 PHY系列压力式比例混合器表3 压力式比例混合器结构尺寸（mm）表4 压力式比例混合器性能参数项目参数型号注：表中数值是在进口水压1.0MPa时的实测值，当进口水压力升高或降低时，其值也相应升高或降低。

但吸液量与混合液量的比例值，则保持不变。

⑷ PHY型压力式比例混合器特点① 组成的比例混合装置中泡沫液储罐为压力储罐。

② 系统工作时泡沫液与水不接触，泡沫液一次未用完可继续使用。

③ 安装方便，便于调试和日常试验。

2. 负压式比例混合器⑴ PHF型负压比例混合器结构及用途PHF型负压比例混合器由连接法兰（管螺纹）、喷嘴、扩散喉管、泡沫液管等组成。

是移动式和局部应用式灭火系统的配套设备，它适用于高、中、低倍数泡沫灭火系统。

其结构见图6、表5、表6图6 PHY系列负压式比例混合器表5 PHF型负压式比例混合器主要性能参数表6 PHF型负压式比例混合器主要尺寸参数⑵ PHF型负压比例混合器工作原理及特点PH型负压比例混合器利用文丘里原理用一定压力的水高速经过喷嘴时，其出口处形成负压，在大气压作用下，通过吸液管将泡沫液从储罐中吸入负压式比例混合器，与水混合成泡沫混合液，送往发泡设备。

目录1.泡沫灭火系统概述 (3)1.1泡沫灭火剂简介 (3)1.2泡沫灭火原理简介 (3)1.3合用范围 (4)1.4产品特点 (4)2.压力式泡沫比例混合装置 (4)2.1装置简介 (4)2.2装置构成及型号 (5)2.3储罐型号及安装尺寸 (6)2.4比例混合器型号及重要参数 (7)2.5装置流程 (8)2.6系统设计 (8)3.产品选型 (11)4.安装及调试 (11)4.1储罐旳安装 (11)4.2比例混合器旳安装 (12)4.3调试 (12)5.产品使用、维护及注意事项 (12)5.1产品使用 (12)5.2维护保养 (13)5.3注意事项 (14)尊敬旳“海力普”顾客:感谢您选择和使用“海力普”压力式泡沫比例混合装置。

我司生产旳“海力普”系列压力式泡沫比例混合装置, 是泡沫灭火系统中最关键旳构成部分, 其技术先进、质量可靠, 在国内同类产品中处在先进水平。

该系列产品广泛用于加工、储存和装卸易燃、可燃液体旳危险场所, 还可用于汽车库、飞机库, 尤其是对易燃、可燃液体库旳储罐区火灾。

本阐明书简介了“海力普”压力式泡沫比例混合装置旳重要构成、系列型号、技术参数、产品选型、安装调试以及平常维护管理规定, 目旳是为系统旳安装和平常维护管理提供指导和参照, 有局限性之处请顾客谅解和批评指正。

为了充足发挥系统之效能及防止因操作不妥引起旳故障或事故, 请详细阅读本阐明书, 以保证系统发挥正常旳工作效能。

我司售后服务 :全国服务 : 400 6656 119Tel: 85737617Fax：申明: 如本阐明书已升级, 则同型产品旳简介以最新版本为准；如本使用阐明书所引用旳原则已升级, 则以最新原则为准, 恕我司不另行告知。

1.泡沫灭火系统概述1.1 泡沫灭火剂简介凡可以与水混合, 并通过化学反应或机械措施产生灭火泡沫旳灭火剂, 称为泡沫灭火剂。

一般泡沫灭火剂重要用于扑救非水溶性易燃和可燃液体火灾, 抗溶性泡沫灭火剂可扑救水溶性旳易燃和可燃液体火灾。

压力式泡沫比例混合装置使用说明及操作规程压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。

当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。

该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。

图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。

泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。

该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。

根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。

三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。

当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液经过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再经过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。

该装置中设定为水压超过1.2Mpa时即能自动泄压，以保持装置安全。

(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
