LT型弹性套柱销联轴器详细介绍

LT型弹性套柱销联轴器基本性能参数和主要尺寸1.基本性能参数（1）扭矩传递能力：LT型弹性套柱销联轴器的扭矩传递能力是指其传递扭矩的能力。

一般通过测试可以得到其具体数值，单位为N·m。

不同型号的LT型弹性套柱销联轴器的扭矩传递能力不同，需要根据实际需求选择合适的型号。

（2）允许角偏差：LT型弹性套柱销联轴器的允许角偏差是指在工作过程中允许的轴间角度偏差范围。

一般在设备设计中需要考虑到轴的角度偏差，因此允许角偏差是一个重要的参数。

常见的LT型弹性套柱销联轴器的允许角偏差为±1°至±3°。

（3）工作温度范围：LT型弹性套柱销联轴器的工作温度范围是指其能正常工作的温度范围。

一般来说，LT型弹性套柱销联轴器的工作温度范围是-20℃至+80℃。

在工程设计中，需要根据实际工作环境选择合适的工作温度范围。

2.主要尺寸（1）套外直径：LT型弹性套柱销联轴器的套外直径是指套的外部直径。

不同型号的LT型弹性套柱销联轴器的套外直径不同，一般在20mm至200mm之间。

（2）套长度：LT型弹性套柱销联轴器的套长度是指套的长度。

不同型号的LT型弹性套柱销联轴器的套长度不同，一般在20mm至200mm之间。

（3）柱销外径：LT型弹性套柱销联轴器的柱销外径是指柱销的外部直径。

不同型号的LT型弹性套柱销联轴器的柱销外径不同，一般在10mm至100mm之间。

（4）柱销长度：LT型弹性套柱销联轴器的柱销长度是指柱销的长度。

不同型号的LT型弹性套柱销联轴器的柱销长度不同，一般在10mm至100mm之间。

（5）轴孔直径：LT型弹性套柱销联轴器的轴孔直径是指轴承的孔径直径。

不同型号的LT型弹性套柱销联轴器的轴孔直径不同，一般在5mm至50mm之间。

TL(LT)型弹性套柱销联轴器特点及应用场合：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单，制造容易，不需润修方便，径向尺寸较大，适用于安装底座刚性好，对中精度较高，冲击载荷不大，对减振要求不高的轴，适用范围广泛，是我国最早通用标准联轴器。

不适用于高速和低速重载工况条件。

TL(LT)型--基本型；TLL(LTZ)型--带制动轮型；L(LT)型弹性套柱销联轴器参数及主要尺寸：(GB/T4323-84<2002>)mm2.短时过载不得超过公称扭矩值的2倍。

3.轴孔型式及长度L、L1可根据需要选取。

4.转动惯量为近似值。

ML(LM)型梅花形弹性联轴器特点及应用场合：具有补偿两轴相对偏移、减振、缓冲性能、径向尺寸小，结构简单、不用润滑、承载能力较高，维护方使、更换弹性元件需轴向移动(MLS型除外)，适用于联接同轴线，起动频繁，正反转变化，中速、中等转矩传动轴系和要求工作可靠性高的工作部位。

不适用于重载、低速及轴向尺寸受艰制，更换弹性元件后两轴对中困难的部位。

ML型--基本型；MLL-II型--分体式制动轮型；MLL-I型--整体式制动轮型；MLZ型--单法兰盘；MLS型--双法兰盘；ML(LM)型梅花形弹性联轴器的参数及主要尺寸：(GB/T 5272-2002)mm型号公称扭矩Tn N.m 许用转速r/min轴孔直径d1d2dz轴孔长度LD弹性件型号转动惯量kg.m2质量kg 弹性硬件(HA)a b铁钢Y型J1Z型L推荐≥85≥94LML1 (LM1) 25 45 11500 1530012 14 32 2735 86 50MT1-a-b 0.014 0.6616 18 19 42 3020 22 24 52 38(LM2) 50 100 9500 12000 16 18 19 42 3038 95 60LM2-a-b 0.044 0.92 20 22 24 52 3825 28 62 44ML2 (LM3) 100 200 8200 10920 22 24 52 3840 103 70MT2-a-b 0.075 1.5525 28 62 4430 32 82 60ML3 (LM4) 140 280 6700 900022 24 52 3845 114 85MT3-a-b 0.178 2.525 28 62 4430 32 35 38 82 60ML4 250 400 5500 7300 25 28 62 44 50 127 105 MT4 -a 0.412 4.3HL,HLL(LX,LXZ)弹性柱销联轴器特点及应用场合：具有微量补偿性能，结构简单，容易制造，更换柱销方便，可靠性极差，适用于有轴向窜动，起动频繁，正反转的轴系传动，不适用于工作可靠性要求精度高的部位，不宜用于高速、重载及有强烈冲击振动的轴系传动，安装精度低的轴系亦不应选用。

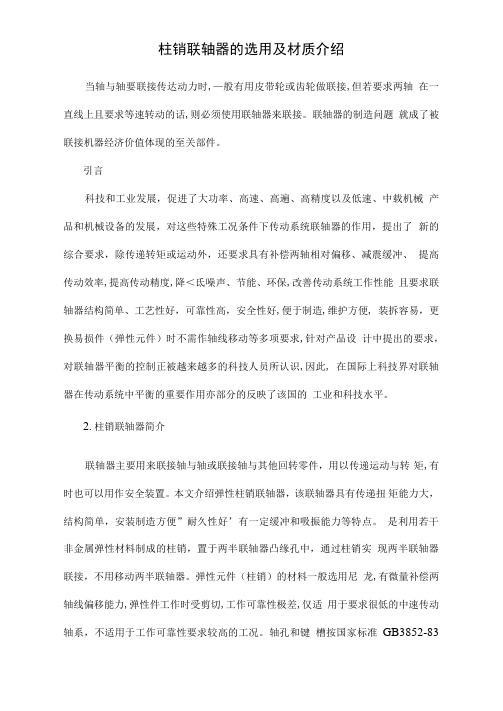

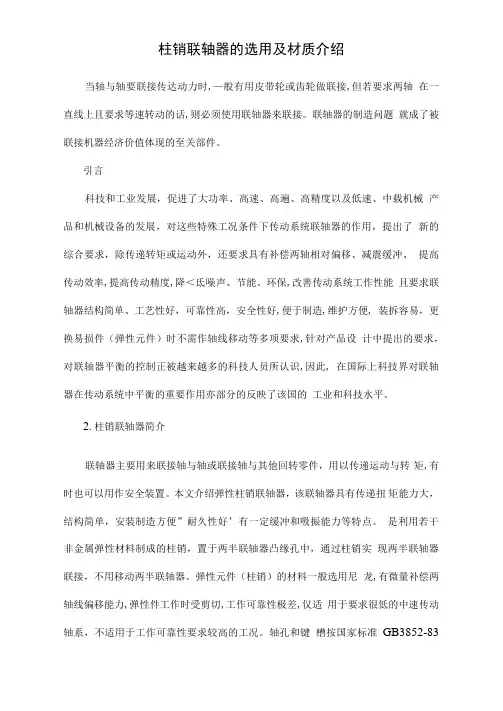

柱销联轴器的选用及材质介绍当轴与轴要联接传达动力时,—般有用皮带轮或齿轮做联接,但若要求两轴在一直线上且要求等速转动的话,则必须使用联轴器来联接。

联轴器的制造问题就成了被联接机器经济价值体现的至关部件。

引言科技和工业发展，促进了大功率、高速、高遍、高精度以及低速、中载机械产品和机械设备的发展，对这些特殊工况条件下传动系统联轴器的作用，提出了新的综合要求，除传递转矩或运动外，还要求具有补偿两轴相对偏移、减震缓冲、提高传动效率,提高传动精度,降＜氐噪声、节能、环保,改善传动系统工作性能且要求联轴器结构简单、工艺性好，可靠性高，安全性好,便于制造,维护方便, 装拆容易，更换易损件（弹性元件）时不需作轴线移动等多项要求,针对产品设计中提出的要求，对联轴器平衡的控制正被越来越多的科技人员所认识,因此, 在国际上科技界对联轴器在传动系统中平衡的重要作用亦部分的反映了该国的工业和科技水平。

2.柱销联轴器简介联轴器主要用来联接轴与轴或联接轴与其他回转零件，用以传递运动与转矩,有时也可以用作安全装置。

本文介绍弹性柱销联轴器，该联轴器具有传递扭矩能力大，结构简单，安装制造方便”耐久性好’有一定缓冲和吸振能力等特点。

是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，不用移动两半联轴器。

弹性元件（柱销）的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。

轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。

该联轴器适用于轴向窜动较大，正反转变化较多和启动频繁的场合。

该联轴器尼龙柱销对温度较为敏感,因此,使用温度限制在-20°~ +70°范围内。

弹性柱销联轴器的许用两轴相对位移,径向位移“Y二0.15 ~ 0.25mm,轴向位移*0.5~3mm,角位移g二0°30'。

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类∙刚性联轴器(无补偿能力)∙挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。

网页位置：>>>>>>>> TL型弹性套柱销联轴器1.概述LT系列弹性套柱销联轴器的适用范围：适用于联接两同轴线的传动轴系，具有一定的补偿两轴相对偏移和一般减震性能。

工作环境温度为-20o~+70oC.1.LT系列弹性套柱销联轴器的标记方法订购联轴器时，务必请按GB3852-1997规定的标记方法标记。

1. LT的标记方法：例如LT10，主动端轴孔d1=70，配合长度为142，键槽形式为A型；从动端d2=60，配合长度为142，键槽形式为A型。

标记如下：联轴器形式代号图一 LT弹性套柱销齿式联轴器结构表一 LT 型弹性套柱销联轴器基本参数和主要尺寸型号公称转矩 Tn许用转速 nr/min轴孔直径d1、d2轴孔长度mmDA转动惯量质量 kg Y 型 J 、J1、Z 型 L 推荐L L1 L mmLT18800 920 14 -25711810、11 251712、14 3220LT2 16 760012、14358016、18、19423042LT3630016、18、1938 953520、22523852LT4 63 5700 20、22、24 40 106说明：质量、转动惯量按铸钢、无孔、L推荐计算.1.LT弹性套柱销联轴器允许最大轴线误差1.联轴器零件材料表泊头市天硕联轴器厂邮编：062150联系电话： 8269715 8285615业务传真：公司地址：河北省泊头市南仓街E-MAILCopyright 2001 TANSO rights reserved.天硕信息部制作产品名称：产品简介：爪型联轴器的中间滑块用夹布胶木或聚氨酯制成，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合，适用于转矩不大，转速较高，无急剧冲击的两轴连接。

尼龙滑块传递转矩较小，但更宜于高速运转，且不需润滑，水泵行业的标准代号为Bl104.产品名称：产品简介：弹性套柱销联轴器的柱销上套有橡胶圈，具有弹性和补偿轴线位移的能力，但相对角位移较大时，易磨损，结构简单，安装方便，更换容易，尺寸小，质量轻，传动转矩大，广泛应用于各种旋转泵中，水泵行业的标准为Bll01产品名称：产品简介：本联轴器适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点,半联轴器采用精密铸造，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶；增强铸型尼龙弹性体等材料。

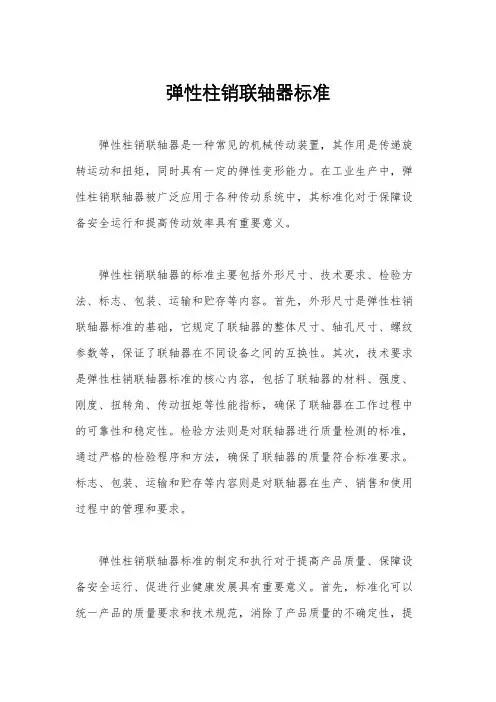

弹性套柱销联轴器标准
弹性套柱销联轴器是一种用于连接两个轴的机械装置，它能够传递旋转力和扭矩，并且能够在一定程度上吸收振动和减小轴的偏差。

在工业生产中，弹性套柱销联轴器被广泛应用于各种机械设备中，其性能和质量的标准对于确保设备的正常运转和安全生产具有重要意义。

首先，弹性套柱销联轴器的标准应包括其材料和制造工艺的要求。

联轴器的材料应具有足够的强度和硬度，以及良好的耐磨性和耐腐蚀性，以保证其长期稳定的工作性能。

制造工艺应严格符合相关标准，确保产品的质量和可靠性。

其次，标准还应包括弹性套柱销联轴器的尺寸和公差要求。

这些要求对于保证联轴器与其他零部件的配合和连接具有重要意义，尺寸和公差的精度直接影响到联轴器的传动效率和使用寿命。

另外，标准还应包括对弹性套柱销联轴器的性能测试方法和性能指标的规定。

通过对联轴器的扭转角、扭矩传递系数、振动吸收能力等性能指标的测试，可以评估其在实际工作条件下的性能表现，为用户提供可靠的参考数据。

此外，标准还应包括对弹性套柱销联轴器的安装、使用和维护的要求。

这些要求对于确保联轴器在使用过程中的安全可靠起着至关重要的作用，包括正确的安装方法、使用注意事项以及定期的维护保养等内容。

总的来说，弹性套柱销联轴器的标准对于保证其在工业生产中的正常运转和安全使用具有重要意义。

只有严格按照相关标准进行设计、制造、测试和使用，才能够确保联轴器的质量和性能达到要求，从而保障工业生产的顺利进行。

因此，我们应该高度重视并严格遵守弹性套柱销联轴器的标准，确保设备的安全运行和生产效率。
