无人机电磁干扰分析及抗干扰技术研究无人机作为一种新兴的飞行器,目前已经被广泛应用于军事、民用、科研等多个领域。
然而,在无人机飞行的过程中,很可能会遇到电磁干扰的问题,导致无人机的稳定性和安全性受到影响。
因此,对无人机电磁干扰进行分析和探究,探索抗干扰技术,具有重要的现实意义和应用价值。
一、无人机电磁干扰的来源及特点1.1 无线电发射干扰无线电发射干扰是无人机电磁干扰的主要来源之一,主要包括雷达干扰、通信干扰、电子对抗干扰等。
这些干扰源具有很强的发射功率和电磁辐射能力,容易对无人机造成的电磁波干扰。
1.2 电力设备干扰在无人机附近,存在大量的电力设备,如变电站、高压电线等,这些设备也会产生强电磁场,对无人机造成干扰。
同时,各种电子设备的开关过程中,也会产生快速变化的电磁场,可能对无人机造成干扰。
1.3 大气层干扰大气层中存在着各种类别的电离体和电荷,在无人机高速飞行时,会对飞行器产生影响,如爆炸性电离和大气辐射等干扰。
二、无人机电磁干扰的影响2.1 对飞控系统的干扰由于无人机所采用的飞控系统大多为电子控制系统,而电子控制系统对于电磁场的敏感度很高,因此当其他电磁场干扰无人机时,会造成飞行器的稳定性和控制性能受到影响,甚至导致飞行器失控或坠毁。
2.2 对导航系统的干扰无人机的导航系统包括GPS系统、惯性导航系统等,而这些系统也同样具有电子控制部件,在电磁干扰的情况下,会出现导航定位偏移、导航数据丢失等问题,影响无人机的飞行效果和导航精度。
2.3 对传输数据的干扰无人机的云台摄像、图传等设备,采用的主要是无线传输技术,而在电子干扰的情况下,会导致数据传输不畅,图像模糊和丢失等问题,影响无人机的监测和控制效果。
三、抗干扰防御技术研究3.1 电磁屏蔽技术电磁屏蔽技术是一种稳定、可靠的无人机干扰防御手段之一。
它通常采用一定的金属材料来隔离无人机与外界电磁场的接触,保证飞行器的稳定性。
同时,还可以采用一些特殊材料进行隔离,通过光学折射和化学变化等方式抑制电磁辐射。
高分子材料中的电磁屏蔽技术研究1. 引言近年来,随着电力、通讯技术的不断发展,电磁辐射对人类生活的影响也越来越引起人们的关注。
电磁辐射会影响机电设备的正常工作,导致信息泄露和私密性问题。
因此,电磁屏蔽技术的研究与应用变得越来越必要。
高分子材料作为电磁屏蔽材料的一类重要代表,其性能优越、加工方便、成本低廉,已经成为电磁屏蔽技术中的主要研究对象。
2. 高分子材料的电磁屏蔽机理高分子材料的电磁屏蔽机理主要取决于其导电性能、磁性能和吸收性能。
在高分子材料中,可以分为导电层和吸收层。
导电层主要是高分子基质中加入导电性能强的碳黑、金属粉末等填料,形成三维网络结构,通过电子迁移和导电形成屏蔽层,从而阻止电磁波的传播;吸收层主要是高分子基质中加入吸收性能强的磁性颗粒、石墨纳米片等材料,能够将电磁波转化为热能、电能等形式,并将其分散和扩散,从而达到屏蔽的效果。
3. 高分子材料的电磁屏蔽性能高分子材料作为电磁屏蔽材料,其性能主要包括导电性、磁性、吸收性等。
导电性能的好坏主要取决于填料的种类、导电性能以及填充量等因素。
磁性能主要对于低频电磁波屏蔽起作用,高分子基质中加入磁性颗粒能够提高材料对于低频电磁波的屏蔽效果。
而吸收性能则对高频电磁波屏蔽更为有效,高分子基质中加入吸收性能强的石墨纳米片等材料可以增加材料对于高频电磁波的吸收效果。
此外,表面导电性能也是影响高分子材料电磁屏蔽性能的重要因素。
4. 高分子材料电磁屏蔽材料的研究进展近年来,高分子材料的电磁屏蔽材料的研究进展非常迅速。
首先,通过改变填料种类、含量、粒度等因素,可以大大改善高分子材料的电磁屏蔽性能。
例如,细化填料粒度可以提高材料导电性能;通过添加银或铜等材料,可以提高高分子材料的导电性能和表面导电性能;在高分子基质中加入核壳结构的金属纳米颗粒,可以提高材料对于低频电磁波的屏蔽效应等等。
其次,高分子材料与其他材料复合,也是提高电磁屏蔽性能的重要途径。
例如,将高分子材料和碳纤维、石墨烯等材料复合,不仅能提高材料的电磁屏蔽性能,还可以减轻材料的重量和尺寸等问题。
一、实验目的1. 了解磁屏蔽的基本原理和作用。
2. 掌握磁屏蔽材料的特性及其在电磁兼容(EMC)中的应用。
3. 通过实验验证磁屏蔽材料对电磁干扰(EMI)的屏蔽效果。
二、实验原理磁屏蔽是一种通过在电磁场中引入屏蔽材料,使电磁场在屏蔽材料内部产生感应电流,从而抵消或减弱电磁场对外部空间的影响的技术。
磁屏蔽材料主要有铁磁材料和铁氧体材料等。
三、实验仪器与材料1. 实验仪器:- 磁屏蔽实验装置- 信号发生器- 阻抗分析仪- 钳形电流表- 电磁场测量仪- 磁屏蔽材料(铁磁材料和铁氧体材料)2. 实验材料:- 铁磁材料:硅钢片- 铁氧体材料:铁氧体磁环四、实验步骤1. 准备实验装置,将信号发生器输出信号连接到磁屏蔽实验装置上。
2. 将铁磁材料和铁氧体材料分别放置在实验装置中,分别测量屏蔽效果。
3. 在不同频率下,通过改变铁磁材料和铁氧体材料的厚度,观察屏蔽效果的变化。
4. 比较铁磁材料和铁氧体材料的屏蔽效果,分析其优缺点。
5. 记录实验数据,绘制屏蔽效果曲线。
五、实验结果与分析1. 实验结果:(1)在相同厚度下,铁磁材料的屏蔽效果优于铁氧体材料。
(2)随着频率的增加,铁磁材料和铁氧体材料的屏蔽效果均有所下降。
(3)在相同频率下,铁磁材料的屏蔽效果比铁氧体材料更稳定。
2. 实验分析:(1)铁磁材料具有高磁导率,能有效降低磁通量,从而降低电磁干扰。
而铁氧体材料虽然磁导率较低,但其饱和磁感应强度高,能有效吸收电磁波能量,降低电磁干扰。
(2)随着频率的增加,电磁波穿透屏蔽材料的能力增强,导致屏蔽效果下降。
因此,在设计磁屏蔽系统时,应考虑电磁干扰的频率范围,选择合适的屏蔽材料。
(3)铁磁材料的屏蔽效果比铁氧体材料更稳定,因为铁磁材料的磁导率随频率变化较小,而铁氧体材料的磁导率随频率变化较大。
六、结论1. 磁屏蔽技术在电磁兼容(EMC)领域具有重要作用,能有效降低电磁干扰。
2. 铁磁材料和铁氧体材料均可用于磁屏蔽,但铁磁材料的屏蔽效果优于铁氧体材料。
电磁干扰的屏蔽方法知识电磁干扰是指在电磁波传播的过程中,外部电磁波对其他电子设备的干扰现象。
随着电子设备的日益普及和电磁波的频谱增加,电磁干扰问题变得越来越严峻。
为了保证电子设备的正常工作和通信质量,人们不断探索和研究电磁干扰的屏蔽方法。
电磁干扰可以分为传导干扰和辐射干扰两种。
传导干扰是指电磁波通过导线或介质传输到其他设备中,造成设备之间的相互干扰;辐射干扰是指电磁波通过空气传播到其他设备中,也会造成相互干扰。
针对这两种干扰现象,人们采取了多种屏蔽方法。
在传导干扰屏蔽方面,主要包括以下几种方法:1.选择合适的材料:用良好的导电材料制作外壳或覆盖物,能够有效屏蔽传导干扰。
常用的材料有金属、导电橡胶和导电涂层等。
2.设计合理的接地系统:通过合适的接地设计和接地导线的布置,可以有效地降低传导干扰。
接地系统主要包括设备接地、建筑物接地和电气系统接地等。
3.使用滤波器:在输入输出端口上安装合适的滤波器可以有效地抵御传导干扰。
滤波器是根据干扰信号频率特性进行设计,可以提供有效的衰减。
在辐射干扰屏蔽方面,主要包括以下几种方法:1.合理布局:对设备的线路、电缆和天线等进行合理布局,避免产生不必要的电磁辐射。
特别是要避免平行布置的线路和电缆之间产生电磁耦合。
2.屏蔽罩:在干扰源和受干扰设备之间设置屏蔽罩,可以有效地降低辐射干扰。
屏蔽罩可以用金属网、金属板或金属化塑料等材料制作。
3.磁屏蔽:对于强磁场干扰,可以采用磁屏蔽材料进行屏蔽。
常用的磁屏蔽材料有镍铁合金和铁氟龙等。
除了以上屏蔽方法,还有一些其他的技术手段用于电磁干扰的屏蔽:1.圆形线缆:圆形线缆可以减少电磁辐射,降低辐射干扰。
它与矩形线缆相比,能够减小电磁辐射的距离。
2.电磁封闭室:电磁封闭室是一种特殊的屏蔽装置,能够完全屏蔽外界的电磁波,用于测试电磁兼容性和电磁辐射等。
3.使用差模传输线:差模传输线的优点是可以减少传输线上的电磁辐射和传导干扰。
差模传输线可以将正负信号在同一传输线上进行传输,减小电磁辐射。
集成电路测试中的新型芯片电磁干扰抑制技术研究随着社会高科技的不断发展,集成电路的发展越来越快。
在集成电路制造中,运用先进的技术来测试芯片的可靠性是至关重要的。
由于芯片本身的特性和测试环境的不确定性,芯片电磁干扰的问题越来越受到了大家的关注。
因此,如何在测试过程中有效地抑制芯片的电磁干扰成为了一个热门的话题。
本文将探讨一种新型的芯片电磁干扰抑制技术在集成电路测试中的应用。
一、什么是芯片电磁干扰?首先我们需要了解什么是芯片电磁干扰。
芯片电磁干扰(EMI)是指电器或通信设备在使用时由于电磁作用而产生干扰,使得其他设备不能工作正常。
芯片集成了许多电子元器件,如晶体管、电容、电感等,这些元器件都会产生电磁场。
由于芯片内部电路的高速运行、频繁的开关等特性,会产生高频电磁干扰,而这种电磁干扰会通过导线、电源等途径传播到其他设备上,影响到设备的正常工作。
二、传统的芯片电磁干扰抑制方法在集成电路测试中,传统的电磁干扰抑制方法主要是通过屏蔽和滤波来实现。
屏蔽是指用金属或合金等材料将芯片包裹起来,从而防止电磁波通过芯片表面进入或从芯片内部逃逸出去。
滤波是指通过滤波电路来过滤掉芯片输出信号中的高频噪声,从而减少电磁干扰的影响。
然而,传统的屏蔽和滤波方法存在一些不足。
首先是成本较高,需要使用昂贵的金属材料进行屏蔽,或需要加装滤波电路,这使得芯片的制造成本和测试成本都相应地提高。
其次是效果有限,屏蔽材料和滤波电路无法完全消除电磁干扰,仍然会影响到芯片和其他设备的正常工作。
因此,研究新型的芯片电磁干扰抑制技术已成为当下的热门话题。
三、新型芯片电磁干扰抑制技术近年来,一种新型的芯片电磁干扰抑制技术——基于三维电磁仿真和设计的解决方案已经被提出。
这种解决方案是基于电磁理论和计算机仿真技术,针对芯片的特性和测试环境的不确定性,通过优化芯片的电磁场分布和信号传输路径,从而实现电磁干扰的抑制。
该技术采用了三维电磁仿真软件,对芯片的电磁场进行分析和优化。

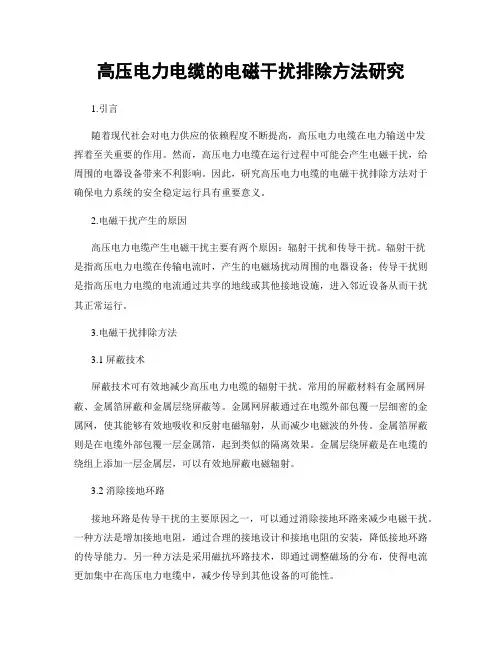

高压电力电缆的电磁干扰排除方法研究1.引言随着现代社会对电力供应的依赖程度不断提高,高压电力电缆在电力输送中发挥着至关重要的作用。
然而,高压电力电缆在运行过程中可能会产生电磁干扰,给周围的电器设备带来不利影响。
因此,研究高压电力电缆的电磁干扰排除方法对于确保电力系统的安全稳定运行具有重要意义。
2.电磁干扰产生的原因高压电力电缆产生电磁干扰主要有两个原因:辐射干扰和传导干扰。
辐射干扰是指高压电力电缆在传输电流时,产生的电磁场扰动周围的电器设备;传导干扰则是指高压电力电缆的电流通过共享的地线或其他接地设施,进入邻近设备从而干扰其正常运行。
3.电磁干扰排除方法3.1 屏蔽技术屏蔽技术可有效地减少高压电力电缆的辐射干扰。
常用的屏蔽材料有金属网屏蔽、金属箔屏蔽和金属层绕屏蔽等。
金属网屏蔽通过在电缆外部包覆一层细密的金属网,使其能够有效地吸收和反射电磁辐射,从而减少电磁波的外传。
金属箔屏蔽则是在电缆外部包覆一层金属箔,起到类似的隔离效果。
金属层绕屏蔽是在电缆的绕组上添加一层金属层,可以有效地屏蔽电磁辐射。
3.2 消除接地环路接地环路是传导干扰的主要原因之一,可以通过消除接地环路来减少电磁干扰。
一种方法是增加接地电阻,通过合理的接地设计和接地电阻的安装,降低接地环路的传导能力。
另一种方法是采用磁抗环路技术,即通过调整磁场的分布,使得电流更加集中在高压电力电缆中,减少传导到其他设备的可能性。
3.3 优化电缆布局电缆布局合理与否直接影响着电磁干扰的程度。
在设计和安装高压电力电缆时,需要考虑电缆与其他设备的距离,尽量保持较大的距离,减少干扰的可能性。
此外,还可以采用缠绕、点对点以及分区等布局方式,根据不同情况选择最优的布线方案。
4.模拟分析与实验研究为了更好地研究高压电力电缆的电磁干扰特性以及排除方法的有效性,模拟分析和实验研究成为重要手段。
模拟分析可以通过建立电磁场模型,计算和分析电缆的辐射场和传导场。
实验研究则可以通过设置实际的测试场景,观测和测量实际电磁干扰现象,并验证排除方法的有效性。
电磁干扰抑制技术分享电磁干扰抑制技术是一种应用于电子设备和通信系统中的重要技术手段,主要用于解决电磁干扰对系统正常工作造成的影响。
在当今高科技发展的时代,电子设备和通信系统广泛存在,电磁环境复杂多变,因此电磁干扰抑制技术显得尤为重要。
首先,电磁干扰是指电磁波在传输、发射或接收过程中与原正常信号相混叠而导致系统性能下降的现象。
电磁干扰可能来自各个方面,例如电源线、雷电、射频设备、微波炉等,对系统的稳定性和可靠性造成威胁。
因此,采取有效的电磁干扰抑制措施对于确保设备和系统的正常运行至关重要。
电磁干扰抑制技术主要包括以下几个方面:1. 电磁波屏蔽技术:通过采用金属屏蔽罩、金属板、金属丝网等材料,将设备或器件包裹在内部,有效屏蔽外界电磁波的干扰,保护内部电路不受外界影响。
2. 地线设计技术:地线在电磁干扰抑制中扮演着至关重要的角色,合理设计和布置地线可以有效降低设备受电磁干扰的风险,提高系统的稳定性和可靠性。
3. 滤波器技术:滤波器是一种具有特定频率传递和阻断功能的电路元件,通过合理设计滤波器可以屏蔽不同频率范围的电磁波干扰,保障系统的正常工作。
4. 耦合器设计技术:对于共模干扰和不同模干扰问题,耦合器设计技术可以有效减少信号与干扰信号的耦合程度,降低干扰对系统性能的影响。
总的来说,电磁干扰抑制技术是一门综合性的技术,需要结合电磁学、信号处理、数字电路等多方面知识,才能有效应对复杂多变的电磁环境。
仅仅依靠一个简单的技术手段或方法是难以满足电磁干扰抑制的需求的。
在实际应用中,电磁干扰抑制技术不仅可以应用于电子设备、通信系统等领域,还可以应用于航空、军事、医疗等领域,起到重要的保障作用。
只有不断加强技术研究、提升技术水平,才能更好地应对电磁干扰问题,确保系统的正常运行和信息的安全传输。
综上所述,电磁干扰抑制技术是一项重要且必不可少的技术,在当今电子信息技术发展的大背景下,亟需加强研究和应用,以确保设备和系统的正常运行、信息的安全传输。
电力设备的电磁干扰与屏蔽技术电力设备的广泛应用使得我们的生活变得更加便捷和舒适,然而,与此同时,电力设备还带来了一个严重的问题,即电磁干扰。
电磁干扰不仅影响到其他电子设备的正常工作,还可能对人体健康产生不良影响。
因此,研究和采用电磁干扰屏蔽技术成为电力设备设计和应用的重要任务之一。
一、电磁干扰的来源电磁干扰是由电力设备发出的电磁波引起的。
电力设备的工作原理决定了它们会产生电磁辐射,这种辐射同样会干扰周围的电子设备。
例如,变压器、变频器、开关电源等电力设备都会产生电磁干扰。
二、电磁干扰的影响电磁干扰对电子设备和通信系统的正常运行造成了很大的影响。
首先,电磁干扰会导致通信信号的丢失或变形,从而降低了通信质量。
其次,电磁干扰还可能导致电子设备的故障和损坏,降低了设备的可靠性和寿命。
此外,电磁干扰还对人体健康构成潜在威胁,长期接触电磁辐射可能引发一系列健康问题。
三、电磁干扰的屏蔽技术为了减少电磁干扰,我们需要采用一些屏蔽技术来控制和抑制电磁辐射。
以下是几种常见的电磁干扰屏蔽技术:1. 电磁屏蔽材料:电磁屏蔽材料是一种能吸收或反射电磁波的特殊材料。
通过在电力设备周围或设备内部使用电磁屏蔽材料,可以有效地减少电磁辐射的发生。
目前市场上有各种不同的电磁屏蔽材料可供选择。
2. 接地技术:接地是一种常用的屏蔽技术。
通过将电力设备与地面或其他良好导电的物体连接,可以将电磁辐射导向地面,从而减少其对其他设备的干扰。
合理的接地系统设计可以显著提高电磁屏蔽效果。
3. 屏蔽箱或屏蔽房间:对于一些特别敏感的电子设备或场合,可以采用屏蔽箱或屏蔽房间的方式来实现电磁屏蔽。
屏蔽箱或屏蔽房间是由电磁屏蔽材料构成的封闭空间,可以将电磁辐射隔离在内部,有效地屏蔽干扰。
4. 滤波器:滤波器是一种可以削弱或滤除特定频率电磁波的装置。
通过在电力设备的电源线或信号线上安装滤波器,可以减少电磁干扰信号的传输,从而减少干扰的影响。
四、电磁干扰监测和预防除了采用屏蔽技术,我们还需要进行电磁干扰监测和预防工作。
电磁干扰环境下的波形分析及干扰抑制技术研究电磁干扰,简称EMI,对现代社会的电子设备和系统带来了巨大的挑战。
由于日益频繁的无线通信、高功率电子设备的广泛应用以及工业生产中大量使用的电气设备,电磁干扰所引起的问题越来越多。
该问题的解决对于确保现代生活的可靠性和安全性至关重要。
在如此复杂和多变的环境下,电磁干扰的波形分析和干扰抑制技术研究显得极为重要。
波形分析是一种有效的电磁干扰分析方法。
在现代电子设备的设计和测试中,波形分析已经成为必不可少的工具。
波形分析通过测量和分析信号的波形特征,确定电磁干扰的起源和性质,为干扰抑制提供了关键的信息。
波形分析技术可以对信号的幅度、频率和时间特征进行分析,这些分析结果可用于判断信号源的类型和可能的干扰模式。
通过对电磁信号的波形分析,可以确定电磁干扰的频率范围。
因此,了解电磁干扰的频率特征对于设计有效的干扰抑制技术非常重要。
在电磁兼容性设计中,针对电磁干扰频率特性的分析和估算被称为频率谱研究。
频率谱分析可以通过测量电磁信号的功率谱密度,获得电磁干扰频谱的信息。
为了有效地抑制电磁干扰,需要采用适当的干扰抑制技术。
在电子系统设计中,采用电子干扰抑制技术和电磁屏蔽技术对抗电磁干扰是最常见的手段。
电子干扰抑制技术主要依靠电路设计和滤波器设计来减少电磁干扰的引入和传播。
而电磁屏蔽技术则是通过屏蔽材料和几何结构来隔离电磁信号的传播和干扰。
当电子干扰抑制技术和电磁屏蔽技术无法解决电磁干扰时,可以采用特殊的干扰抑制技术。
一种常见的干扰抑制技术是差分信号技术。
当通过电缆传输信号时,差分信号技术可以根据不同的工作方式选择传输信号的幅度和相位来抵消电磁干扰。
除了传统的干扰抑制技术,还可以采用数字信号处理技术来抑制电磁干扰。
数字信号处理技术可以通过滤波、仿真等手段,有效论证、设计和验证抑制电磁干扰的算法和系统。
通过数字信号处理技术分析电磁干扰波形,并利用数字信号处理的算法来降低或消除电磁干扰,这是一种非常有效的电磁干扰抑制技术。
电磁干扰屏蔽方法电磁干扰是由于电磁波的发射和传播而引起的噪声和干扰现象,它可以对电子设备和系统的正常工作造成障碍。
为了减轻和屏蔽这种干扰,人们开发出了各种不同的方法和技术。
本文将探讨几种常见的电磁干扰屏蔽方法。
第一种方法是使用屏蔽材料。
屏蔽材料是一种在电磁波频率下具有高导电性和高磁导率的材料。
这种材料可以吸收和散射从外部到达设备的电磁波。
常用的屏蔽材料包括金属膜、金属箔和金属网。
这些材料可以覆盖在电子设备的外部,形成一个屏蔽层,以阻挡外部电磁波的入侵。
第二种方法是使用屏蔽房间。
屏蔽房间是一种由屏蔽材料构成的封闭空间,可以提供更好的电磁干扰屏蔽效果。
这种房间可以完全屏蔽外部电磁波的干扰,并保证设备在内部正常工作。
屏蔽房间通常用于对电磁波敏感的实验室、医疗设备和军事设备等场所。
第三种方法是使用屏蔽接地。
屏蔽接地是通过将设备和系统与地面连接来减轻和屏蔽电磁干扰。
地面能够吸收和分散电磁波,从而减少电磁波对设备的干扰。
在电子设备的设计和安装过程中,合适的接地措施是十分重要的。
第四种方法是使用屏蔽线缆。
屏蔽线缆是一种具有金属屏蔽层的电缆,可以阻挡电磁波的干扰。
它在信号传输过程中提供了额外的屏蔽保护,保证信号的完整性和可靠性。
屏蔽线缆广泛应用于通信、计算机网络和音视频传输等领域。
第五种方法是使用滤波器。
滤波器是一种可以选择性地通过或屏蔽特定频率电磁波的装置。
它可以将需要传输的信号通过,同时过滤掉其他无用的频率干扰。
滤波器可以在电源线路、通信线路和传感器等设备上使用,以提高系统的抗干扰能力。
除了上述几种方法,还有其他一些电磁干扰屏蔽技术,如电磁波隔离、辐射源减弱和电磁屏蔽器的设计等。
这些方法和技术都旨在减轻和屏蔽电磁干扰,提高电子设备的可靠性和稳定性。
总之,电磁干扰屏蔽是保证电子设备正常工作的重要措施。
在设计、安装和维护电子设备和系统时,采用适当的屏蔽方法和技术是必不可少的。
通过合理应用这些方法和技术,可以有效地减少电磁干扰,提高电子设备的性能和可靠性。
非织造材料的电磁干扰屏蔽性能研究在当今科技飞速发展的时代,电子设备的广泛应用给我们的生活带来了极大的便利,但同时也带来了电磁干扰(Electromagnetic Interference,简称 EMI)的问题。
电磁干扰不仅会影响电子设备的正常运行,还可能对人体健康产生潜在的危害。
为了有效地解决电磁干扰问题,研究具有良好电磁干扰屏蔽性能的材料成为了一个重要的课题。
非织造材料由于其独特的结构和性能特点,在电磁干扰屏蔽领域展现出了巨大的潜力。
非织造材料是一种由定向或随机排列的纤维通过摩擦、抱合或粘合等方式形成的纤维集合体。
与传统的织造材料相比,非织造材料具有工艺流程短、成本低、性能多样化等优点。
在电磁干扰屏蔽领域,非织造材料的应用主要基于其对电磁波的反射、吸收和多次散射作用。
非织造材料的电磁干扰屏蔽性能主要取决于其电导率、磁导率、介电常数等电磁参数。
一般来说,电导率越高,材料对电磁波的反射能力越强,从而提高电磁干扰屏蔽效果。
而磁导率的增加则有助于增强材料对电磁波的吸收能力。
此外,介电常数的大小也会影响材料与电磁波的相互作用,进而影响电磁干扰屏蔽性能。
影响非织造材料电磁干扰屏蔽性能的因素众多。
首先是纤维的种类和性能。
金属纤维,如不锈钢纤维、铜纤维等,由于其良好的导电性,能够显著提高非织造材料的电磁干扰屏蔽效能。
而碳纤维、镀金属纤维等也具有较好的电磁性能。
其次,纤维的长度、直径和分布状态也会对屏蔽性能产生影响。
较长且直径较粗的纤维能够形成更连续的导电网络,有利于提高电导率和电磁干扰屏蔽性能。
再者,非织造材料的结构参数,如厚度、孔隙率等,也在一定程度上决定了其电磁干扰屏蔽效果。
较厚的非织造材料可以提供更多的电磁波反射和吸收路径,从而增强屏蔽性能;而适当降低孔隙率有助于提高材料的导电性能,进而提高电磁干扰屏蔽效能。
为了提高非织造材料的电磁干扰屏蔽性能,研究人员采用了多种方法。
一种常见的方法是在非织造材料中添加导电填料,如碳纳米管、石墨烯、金属纳米粒子等。
电路中的电磁屏蔽设计与分析在现代科技发展的背景下,电子设备在我们的日常生活中扮演着越来越重要的角色。
然而,随着电子设备的不断普及和发展,电磁干扰问题也逐渐显现出来。
为了解决这一问题,电磁屏蔽技术应运而生。
本文将探讨电路中的电磁屏蔽设计与分析,旨在提供一些有关电磁屏蔽的基本概念和方法。
1. 电磁屏蔽的基本原理电磁屏蔽是一种减少电磁波传播的技术,通过采用屏蔽材料和设计来避免电磁波对电子设备的干扰。
其基本原理是通过反射、吸收和透射来消除或减弱入射电磁波的能量。
屏蔽材料的选择对电磁屏蔽效果起着决定性作用。
2. 电磁屏蔽设计的关键因素在进行电磁屏蔽设计时,需要考虑以下几个关键因素:2.1 屏蔽材料的选择:合适的屏蔽材料应具有高导电性和高穿透率的特点,以有效地阻挡电磁波的传播。
2.2 屏蔽结构的设计:合理的屏蔽结构可以最大限度地减少电磁波的穿透和泄漏。
常用的屏蔽结构包括金属外壳、金属网罩和金属膜等。
2.3 地线设计:良好的地线设计可以有效地消除电磁干扰,提高整个电路的抗干扰能力。
3. 电磁屏蔽性能的分析方法为了评估电磁屏蔽的性能,我们可以采用以下几种方法:3.1 空腔法:通过将待测试的设备放置在一个屏蔽空腔中,利用测量待测设备内部电磁波的衰减程度来评估屏蔽效果。
3.2 射频传递法:该方法通过测量电磁波在屏蔽结构中的传输损耗来分析屏蔽性能。
3.3 屏蔽效能测试:该方法通过测量电磁波在材料或结构中的透射、反射和吸收等参数来评估屏蔽效能。
4. 电磁屏蔽设计的应用领域电磁屏蔽技术在多个领域有着广泛的应用,如通信设备、医疗设备、军事装备等。
其中,通信设备是最常见的应用领域之一。
在通信设备中,电磁屏蔽设计可以有效地减少电磁波对设备性能和信号传输质量的干扰。
5. 电磁屏蔽设计的未来发展趋势随着科技的不断进步,电磁屏蔽技术也在不断演进。
未来,我们可以期待以下几个方面的发展:5.1 新型屏蔽材料的研发:人们正在不断探索和研发具有更高导电性和更好屏蔽性能的新材料,以满足不同领域的需求。
电磁场理论中的电磁干扰与屏蔽技术电磁干扰是指电磁场中的能量传播过程中,由于各种原因产生的不受控制的能量扩散,从而对电子设备的正常工作产生不良影响。
在现代社会中,电子设备的广泛应用使得电磁干扰问题变得日益突出。
为了解决这一问题,人们不断研究电磁干扰的原理和屏蔽技术,以保证电子设备的可靠性和稳定性。
在电磁场理论中,电磁干扰主要分为辐射干扰和导入干扰两种类型。
辐射干扰是指电子设备本身产生的电磁辐射对周围其他设备产生的干扰,而导入干扰则是指外部电磁场对电子设备的干扰。
为了解决辐射干扰问题,人们通常采用屏蔽技术,即在电子设备周围建立一个屏蔽体,将电磁辐射能量吸收或反射,以减少对周围设备的干扰。
常见的屏蔽材料包括金属、导电涂料和金属纤维等,它们具有良好的导电性和电磁波吸收性能,能够有效地屏蔽电磁辐射。
然而,屏蔽技术并不能完全解决电磁干扰问题。
导入干扰是一种更为复杂的干扰形式,它不仅受到电子设备本身的电磁屏蔽能力的限制,还受到外部电磁场的影响。
为了解决导入干扰问题,人们需要对电磁场进行精确的测量和分析,并采取相应的措施进行干扰抑制。
常见的干扰抑制技术包括滤波技术、隔离技术和接地技术等。
滤波技术是指通过滤波器对电磁信号进行处理,将干扰信号滤除或衰减到可接受的范围内。
滤波器通常由电容、电感和电阻等元件组成,通过选择合适的元件参数和电路拓扑结构,可以实现对特定频率范围内的信号进行滤波。
隔离技术是指通过隔离器将受干扰设备与干扰源之间的电磁耦合降低到最低限度。
隔离器通常由电磁屏蔽材料制成,能够有效地隔离电磁场的传播。
接地技术是指通过良好的接地系统,将设备的地电位与周围环境的地电位保持一致,减少因地电位差引起的干扰。
除了滤波技术、隔离技术和接地技术,还有一些其他的电磁干扰抑制技术,如电磁屏蔽材料的优化设计、电磁兼容性设计和电磁辐射测试等。
电磁屏蔽材料的优化设计是指通过调整材料的物理性质和结构,提高其屏蔽性能。
电磁兼容性设计是指在电子设备的设计过程中,考虑到电磁干扰和抗干扰的问题,采取合适的措施降低干扰水平。
电磁干扰问题研究与解决方法电子产品已经成为现代社会的必需品,但是随之而来的电磁干扰问题也越来越成为人们关注的问题。
电磁干扰不仅会影响电子产品的正常使用,还会对人类的生活和健康造成一定的影响。
因此,研究和解决电磁干扰问题是十分必要的。
一、电磁干扰问题的原因电磁干扰是指其它电子设备或物理媒介中的电磁波对目标设备的信号或电路造成的干扰。
其主要原因有以下几种:1. 电源噪声。
当电子设备在工作时,电源会产生很多噪声信号,这些信号会通过电路的传输线路进一步扩散,导致干扰。
2. 外界电磁波干扰。
外部电磁波也会对电子设备造成干扰。
这里,电子设备与其他无线电设备、高压输电线、雷电等都有可能成为电磁辐射的目标。
3. 信号共存干扰。
各种设备在无线通信时,会存在信号共存的情况。
如果信号重叠或者存在频率偏移,就会造成不同程度的干扰。
二、电磁干扰问题对人类的影响1. 电磁干扰会影响身体健康。
大量的电磁辐射会影响电离子和分子的活动,导致身体免疫能力下降、易疲劳,甚至眼睛不适、头痛等。
2. 电磁干扰影响睡眠质量。
长时间接触电子产品,人的睡眠质量会大大受到影响。
电磁场的干扰,会使人处于一种不稳定的状态,导致睡眠质量降低。
3. 电磁干扰对心理健康的影响。
一些人在接触电子产品过程中,会有一种焦虑、抑郁的情绪,从而影响了其心理健康。
三、解决电磁干扰问题的方法1. 降低电磁辐射强度。
可以采用对电子设备进行隔离配置,降低电磁辐射对身体的影响;也可以消除干扰源、减弱干扰强度。
2. 对接收机进行优化。
可以针对电磁干扰对接收机进行优化,采取滤波、功率控制等方法,避免冲击和噪声信号进入电路。
3. 防止信号共存,提高频段分离度。
对于不同种类的设备,在频段上进行分离,减少不同信号之间的共存,减少因此造成的干扰。
4. 采用双屏蔽等技术。
通过采用双屏蔽等技术,在减少电磁辐射的同时,保证了通信效果的正常。
总之,电磁干扰问题已经成为人们十分关注的问题,对于消费者来说,应该注意自身使用的电子产品的安全。
电力系统中的电磁干扰与抗干扰技术研究引言:随着电力系统的不断发展和智能化水平的提高,电磁干扰问题在电力系统中变得越来越突出。
电磁干扰对电力系统的稳定运行和设备性能产生了严重的影响,因此抗干扰技术的研究和应用变得十分重要。
本文将介绍电力系统中的电磁干扰问题以及现有的抗干扰技术,并探讨未来在这一领域的发展前景。
一、电磁干扰在电力系统中的影响电力系统中广泛使用的高压输电线路、变压器和电力设备产生的电磁辐射会对其他设备和系统产生干扰。
电磁干扰主要表现为信号失真、通信中断、测量误差等现象,严重影响电力系统的可靠性和安全性。
此外,电磁干扰还可能引发仪器设备的破坏、电路的相互干涉甚至火灾等严重后果。
二、电力系统中存在的电磁干扰问题在电力系统中,电磁干扰问题普遍存在于各个环节。
首先,输电线路是电磁辐射最为集中和显著的地方。
高压输电线路所产生的电磁场会对周围环境产生干扰,进而对其他电力设备产生影响。
其次,变压器是电力系统中另一个重要的干扰源。
变压器内部的电磁场与其它设备之间的电磁场相互作用,可能引发信号失真甚至设备故障。
此外,电力设备的工作过程也会产生电磁辐射,对其他设备产生干扰。
三、电力系统中的抗干扰技术为了解决电磁干扰问题,电力系统中广泛应用了多种抗干扰技术。
首先,屏蔽技术是电磁干扰抑制的重要手段。
通过在电力设备和传输线路上设置合适的屏蔽结构,可以有效减少电磁辐射和干扰。
此外,滤波技术也是一种常见的抗干扰手段。
滤波器可以针对不同频率的电磁干扰信号进行滤除,达到消除干扰的目的。
此外,地线技术、电磁屏蔽材料等也在抗干扰技术中得到了广泛应用。
四、未来的研究和发展方向尽管现有的抗干扰技术在一定程度上可以解决电磁干扰的问题,但仍然存在一些挑战。
首先,随着电力系统的规模不断扩大,电磁干扰问题的频次和严重程度也不断增加。
因此,需要进一步研究更加先进的抗干扰技术,以适应日益复杂的电力系统环境。
其次,电力设备的智能化和高频率化给抗干扰技术带来了新的挑战。
