【CN209940665U】一种自来水平板陶瓷超滤膜深度处理系统【专利】

专利名称：一种平板陶瓷膜水处理实验装置专利类型：实用新型专利
发明人：马腾琪,牛澳楠,李岱,李顺,裴广斌申请号：CN202122154772.9
申请日：20210907
公开号：CN215610602U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型属于平板陶瓷膜水处理应用技术领域，公开了一种平板陶瓷膜水处理实验装置，所述平板陶瓷膜水处理实验装置包括平板陶瓷膜元件、污水槽和净水槽，所述平板陶瓷膜元件设置在污水槽内，并且分别通过出水管道、回水管道与净水槽连通，所述出水管道上分别设有第一转子流量计、第一抽吸泵和第一阀门，所述回水管道上分别设有第二转子流量计、第二抽吸泵和第二阀门，所述出水管道与回水管道之间设有连通管道，所述连通管道上设有压力表；所述污水槽底部设有曝气管道，所述曝气管道与爆气泵连通。

本实用新型实现了平板陶瓷膜曝气、污水过滤、反冲洗的功能，能够适用于不同尺寸平板陶瓷膜的测试，具有结构简单、制作成本低的优势。

申请人：洛阳中超新材料股份有限公司
地址：471899 河南省洛阳市新安县产业集聚区
国籍：CN
代理机构：北京美智年华知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821504906.7(22)申请日 2018.09.14(73)专利权人 张家港市华远环境科技有限公司地址 215600 江苏省苏州市张家港市大新镇新乐路专利权人 深圳市华远环境科技有限公司　清华大学深圳研究生院(72)发明人 张锡辉　范小江　邓彪　陈纤华　黄新乐　(74)专利代理机构 深圳新创友知识产权代理有限公司 44223代理人 刘莉(51)Int.Cl.B01D 63/08(2006.01)C02F 1/44(2006.01)(54)实用新型名称一种平板陶瓷膜及水处理装置(57)摘要本实用新型提供了一种平板陶瓷膜及水处理装置，包括多个等边三角柱形流道；由外到内设置的外层的第一陶瓷膜层、中间层的第一过渡层、内层的第一支撑层，第一陶瓷膜层、第一过渡层和第一支撑层的材料相同，各自具有的孔相互对应，且与等边三角柱形流道对应；以及由外到内设置的外层的第二陶瓷膜层、中间层的第二过渡层、内层的第二支撑层，第二陶瓷膜层、第二过渡层和第二支撑层的材料相同，各自具有的孔相互对应，且与等边三角柱形流道对应；第一支撑层和第二支撑层之间构成平板陶瓷膜的腔体，多个等边三角柱形流道平行间隔排列于腔体内，且支撑在第一支撑层和第二支撑层上。

本实用新型提高了平板陶瓷膜的折弯强度和抗变形能力。

权利要求书1页 说明书3页 附图1页CN 208943854 U 2019.06.07C N 208943854U1.一种平板陶瓷膜，其特征在于，包括：多个等边三角柱形流道；由外到内设置的外层的第一陶瓷膜层、中间层的第一过渡层、内层的第一支撑层，所述第一陶瓷膜层、第一过渡层和第一支撑层的材料相同，各自具有的孔相互对应，且与所述等边三角柱形流道对应；以及由外到内设置的外层的第二陶瓷膜层、中间层的第二过渡层、内层的第二支撑层，所述第二陶瓷膜层、第二过渡层和第二支撑层的材料相同，各自具有的孔相互对应，且与所述等边三角柱形流道对应；所述第一支撑层和所述第二支撑层之间构成所述平板陶瓷膜的腔体，多个等边三角柱形流道平行间隔排列于所述腔体内，且支撑在所述第一支撑层和所述第二支撑层上。

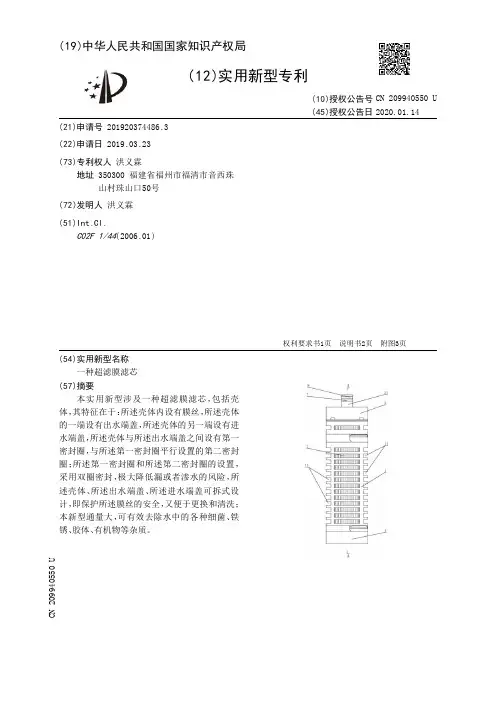

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374486.3(22)申请日 2019.03.23(73)专利权人 洪义霖地址 350300 福建省福州市福清市音西珠山村珠山口50号(72)发明人 洪义霖　(51)Int.Cl.C02F 1/44(2006.01)(54)实用新型名称一种超滤膜滤芯(57)摘要本实用新型涉及一种超滤膜滤芯，包括壳体，其特征在于：所述壳体内设有膜丝，所述壳体的一端设有出水端盖，所述壳体的另一端设有进水端盖，所述壳体与所述出水端盖之间设有第一密封圈，与所述第一密封圈平行设置的第二密封圈；所述第一密封圈和所述第二密封圈的设置，采用双圈密封，极大降低漏或者渗水的风险，所述壳体、所述出水端盖、所述进水端盖可拆式设计，即保护所述膜丝的安全，又便于更换和清洗；本新型通量大，可有效去除水中的各种细菌、铁锈、胶体、有机物等杂质。

权利要求书1页 说明书2页 附图3页CN 209940550 U 2020.01.14C N 209940550U权　利　要　求　书1/1页CN 209940550 U1.一种超滤膜滤芯，包括壳体，其特征在于：所述壳体内设有膜丝，所述壳体的一端设有出水端盖，所述壳体的另一端设有进水端盖，所述壳体与所述出水端盖之间设有第一密封圈，与所述第一密封圈平行设置的第二密封圈。

2.根据权利要求1所述的一种超滤膜滤芯，其特征在于：所述壳体为ABS塑料壳体或PP 壳体。

3.根据权利要求2所述的一种超滤膜滤芯，其特征在于：所述膜丝为PVDF膜丝或PS膜丝。

4.根据权利要求1-3所述的任一一种超滤膜滤芯，其特征在于：所述第一密封圈和所述第二密封圈均为O型密封圈。

5.根据权利要求4所述的一种超滤膜滤芯，其特征在于：所述壳体的外周均匀设有若干进水口，所述进水口的横截面为矩形。

6.根据权利要求5所述的一种超滤膜滤芯，其特征在于：所述进水端盖上均匀设有若干进水孔。

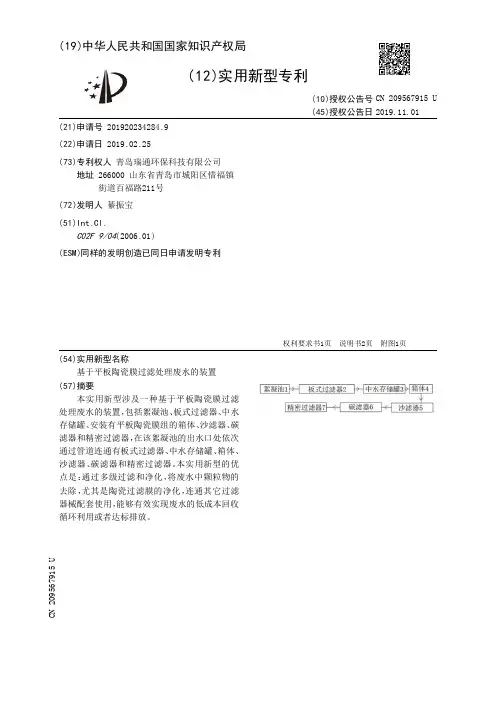

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920234284.9(22)申请日 2019.02.25(73)专利权人 青岛瑞通环保科技有限公司地址 266000 山东省青岛市城阳区惜福镇街道百福路211号(72)发明人 綦振宝　(51)Int.Cl.C02F 9/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称基于平板陶瓷膜过滤处理废水的装置(57)摘要本实用新型涉及一种基于平板陶瓷膜过滤处理废水的装置，包括絮凝池、板式过滤器、中水存储罐、安装有平板陶瓷膜组的箱体、沙滤器、碳滤器和精密过滤器，在该絮凝池的出水口处依次通过管道连通有板式过滤器、中水存储罐、箱体、沙滤器、碳滤器和精密过滤器。

本实用新型的优点是：通过多级过滤和净化，将废水中颗粒物的去除，尤其是陶瓷过滤膜的净化，连通其它过滤器械配套使用，能够有效实现废水的低成本回收循环利用或者达标排放。

权利要求书1页 说明书2页 附图1页CN 209567915 U 2019.11.01C N 209567915U权　利　要　求　书1/1页CN 209567915 U1.一种基于平板陶瓷膜过滤处理废水的装置，其特征在于，包括絮凝池、板式过滤器、中水存储罐、安装有平板陶瓷膜组的箱体、沙滤器、碳滤器和精密过滤器，在该絮凝池的出水口处依次通过管道连通有板式过滤器、中水存储罐、箱体、沙滤器、碳滤器和精密过滤器。

2.根据权利要求1所述的一种基于平板陶瓷膜过滤处理废水的装置，其特征在于，所述的箱体包括上箱体以及与上箱体一体成型的下箱体，该上箱体位于下箱体的上部，并与下箱体相通；所述的上箱体呈长方体状，下箱体呈棱台状，下箱体的扩口端与所述的上箱体相邻；该上箱体的上端面上设置有进水口，侧面设置有与沙滤器连通的出水口，在所述的上箱体内安装有平板陶瓷膜组，在该下箱体的缩口端设置有排渣口。

专利名称：陶瓷膜一体化净水设备专利类型：实用新型专利
发明人：陈锋,陈文松
申请号：CN201920407692.X 申请日：20190328
公开号：CN209974466U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本申请提供一种陶瓷膜一体化净水设备，属于水处理技术领域。

包括进水管、过滤器、超滤膜和次氯酸钠发生器，进水管上接入药剂管，药剂管通过次氯酸钠发生器与盐水池连通；沿进水管依次设置有过滤器、超滤膜，超滤膜采用陶瓷无机膜，完成对待处理水体的多级过滤，进水管末端连接有清水池，处理完毕的水体送入清水池备用。

将本申请应用于饮用水处理，系统使用年限大大增加，运行稳定性得到提升，水通量提高；无需大型药剂储存装置，减少了水处理站点的安全隐患，减少了运维负担。

申请人：浙江天行健水务有限公司
地址：312000 浙江省绍兴市上虞区章镇工业功能区
国籍：CN
代理机构：绍兴市知衡专利代理事务所(普通合伙)
代理人：沈佳迎
更多信息请下载全文后查看。

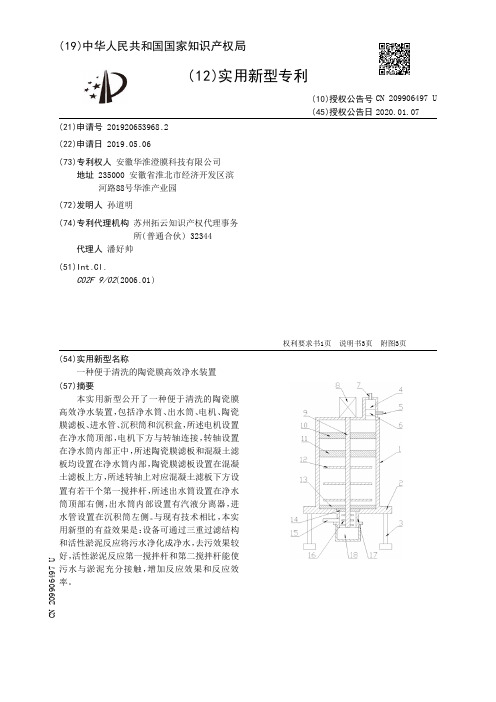

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920653968.2(22)申请日 2019.05.06(73)专利权人 安徽华淮澄膜科技有限公司地址 235000 安徽省淮北市经济开发区滨河路88号华淮产业园(72)发明人 孙道明　(74)专利代理机构 苏州拓云知识产权代理事务所(普通合伙) 32344代理人 潘好帅(51)Int.Cl.C02F 9/02(2006.01)(54)实用新型名称一种便于清洗的陶瓷膜高效净水装置(57)摘要本实用新型公开了一种便于清洗的陶瓷膜高效净水装置，包括净水筒、出水筒、电机、陶瓷膜滤板、进水管、沉积筒和沉积盒，所述电机设置在净水筒顶部，电机下方与转轴连接，转轴设置在净水筒内部正中，所述陶瓷膜滤板和混凝土滤板均设置在净水筒内部，陶瓷膜滤板设置在混凝土滤板上方，所述转轴上对应混凝土滤板下方设置有若干个第一搅拌杆，所述出水筒设置在净水筒顶部右侧，出水筒内部设置有汽液分离器，进水管设置在沉积筒左侧。

与现有技术相比，本实用新型的有益效果是：设备可通过三重过滤结构和活性淤泥反应将污水净化成净水，去污效果较好，活性淤泥反应第一搅拌杆和第二搅拌杆能使污水与淤泥充分接触，增加反应效果和反应效率。

权利要求书1页 说明书3页 附图3页CN 209906497 U 2020.01.07C N 209906497U权　利　要　求　书1/1页CN 209906497 U1.一种便于清洗的陶瓷膜高效净水装置，包括净水筒(1)、出水筒(4)、电机(8)、陶瓷膜滤板(10)、进水管(15)、沉积筒(17)和沉积盒(18)，其特征在于，所述电机(8)设置在净水筒(1)顶部，电机(8)下方与转轴(9)连接，转轴(9)设置在净水筒(1)内部正中，所述陶瓷膜滤板(10)和混凝土滤板(11)均设置在净水筒(1)内部，陶瓷膜滤板(10)设置在混凝土滤板(11)上方，所述转轴(9)上对应混凝土滤板(11)下方设置有若干个第一搅拌杆(12)，所述出水筒(4)设置在净水筒(1)顶部右侧，出水筒(4)内部设置有汽液分离器(6)，出水筒(4)右侧设置有出水口(5)，出水筒(4)顶部设置有出气口(7)，所述沉积筒(17)设置在净水筒(1)底部，进水管(15)设置在沉积筒(17)左侧。
