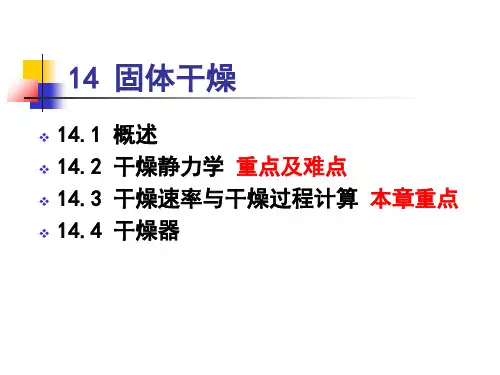

第14章 固体干燥
知识要点
干燥是指向物料供热以汽化其中的湿分的操作。本章主要讨论以空气为干燥介质、湿分为水的对流干燥过程。学习本章应重点掌握湿空气的性质参数与湿度图、湿物料中的水分性质、干燥过程的物料衡算与热量衡算。一般掌握干燥过程的速率与干燥时间的计算。了解干燥器的类型与适用场合，提高干燥过程的热效率与强化干燥过程的措施。本章主要知识点间的联系图如下图所示。
湿空气的性质
物料中水分性质
干燥过程物料衡算
干燥过程热量衡算干燥速率与干燥时间
干燥器
干燥过程强化
图14-1 干燥一章主要知识点联系图
1. 概述
对流干燥的特点：热、质反向传递过程 传热：固相←气相 推动力：温度差 传质：固相→气相 推动力：水汽分压差 2. 干燥静力学
(1) 湿空气的状态参数
① 空气中水分含量的表示方法 a . 绝对湿度(湿度)
0.622
p H p p =-水汽水汽
b . 饱和湿度
0.622
s
s s
p H p p =- c . 相对湿度
p ?=
水汽
一定温度、压力下空气中水汽分压可能达到的最大值
s ()
p p ≤s /p p 水汽s ()
p p >/p p 水汽=
② 湿空气温度的表示方法
a . 干球温度t ：简称温度，指空气的真实温度，可直接用普通温度计测量。
b . 露点温度t d ：在总压不变的条件下，不饱和湿空气等湿降温．．．．至饱和状态时的温度。
c . 绝热饱和温度t as ： 指少量空气与大量水经长时间绝热接触后达到的稳定温度。
d . 湿球温度t w ：指大量空气与少量水经长时间绝热接触后达到的稳定温度。
e . 湿空气的四种温度间的关系
不饱和湿空气：()d W as t t t t >>
饱和湿空气：()d W as t t t t ==
③ 湿空气的比热容(湿比热容)c pH ：将1kg 干空气和其所带的H kg 水汽的温度升高1℃所需的热量，单位 kJ/(kg ?℃)。
pH 1.01 1.88c H =+
④ 湿空气的焓I ：指1kg 干气及所带的H kg 水汽所占的总体积，单位m 3/kg 干气。
(1.01 1.88) 2 500I H t H =++ ⑤ 湿空气的比体积：指1kg 干气及所带的H kg 水汽所占的总体积，单位m 3/kg 干气。 常压下温度为t ℃、湿度为H 的湿空气的比体积为
)273)(1056.41083.2(33H +?+?=--t H v
(2) 湿度图
湿空气的各种性质之间存在着一定的函数关系，这些关系除了可用前面介绍的公式表示外，还可用湿空气的性质图来表示。在总压一定时，湿空气仅有两个独立的性质参数。从形式上看，常用的有焓I —湿度H 图、温度t —湿度H 图。
(3) 水分在气固两相间的平衡 ① 湿物料中水分含量的表示方法
湿基含水量
w =
湿物料中水分的质量
湿物料总质量
kg 水/kg 湿料
干基含水量
量
湿物料中绝干物料的质湿物料中水分的质量=
X kg 水/kg 绝干料
二者关系
X X w +=
1 w
w
X -=1 ② 相对湿度曲线
1.0
相对湿度φ
X max 0
X *
X t
平衡水分
自由水分
非结合水分
结合水分
图14-2 相对湿度曲线
③ 平衡水分、自由水分、结合水分、非结合水分间的差异(表14-1)
表14-1 物料中四种水分间的差异
项目 平衡水分
自由水分
结合水分
非结合水分
区分标准 能否被干燥除去
干燥的难易程度
特点
能被干燥除去 不能被干燥除去
难 容易
s e p p < s e p p =
影响因素 湿空气的性质、物料性质 物料本身的性质 备注
平衡水分一定是结合水分
非结合水分一定是自由水分
3. 干燥速率与干燥过程计算 (1) 物料在定态条件下的干燥速率
① 干燥速率： 指单位时间、单位面积(气固接触界面)被汽化的水量，即
τ
τAd dX G Ad dW
N c
A -==
式中 c G ——试样中绝对干燥物料的质量，kg ；
A ——试样暴露于气流中的表面积，m 2；
X ——物料的自由含水量，*X X X t -=，kg 水/kg 干料；
W ——汽化的水分量，kg 。 ② 干燥速率曲线
A
B C
D
E 自由含水量X
干燥速率N A (k g .m -2.s -1)
A '恒速段降速段
X C
预热段
图14-3 干燥速率曲线
③ 各阶段特点 a . 恒速段 )()()(H H k t t r N w H w w
C A -=-=
α
＝常量
物料表面温度等于．．
湿空气的湿球温度t w ； 恒速干燥阶段为表面汽化控制； 在该阶段除去的水分为非结合水分；
恒速干燥阶段的干燥速率与空气的状态有关，与物料的种类无关。 b . 降速段
随着干燥时间的延长，干基含水量X 减小，干燥速率降低，物料表面温度逐渐升高； 物料表面温度大于湿空气的湿球温度； 除去的水分既有非结合水，也有结合水；
降速干燥阶段的干燥速率与物料种类、结构、形状及尺寸有关，而与空气状态关系
不大。
④ 临界含水量
由恒速阶段转为降速阶段的点称为临界点，所对应湿物料的含水量称为临界含水量； 降低物料厚度，临界含水量X c ↓； 物料越细，X c ↑；
等速干燥阶段的干燥速率(N A )C 越大，X c ↑。 (2) 间歇干燥过程的计算
恒速段 11()c c
A C G X X A N τ-=
?
降速段
2c c 2A
d X X G X
A N τ=-? 降速段的近似计算法
*2*c X c 2ln X X X X AK G --=τ (X ——干基含水量) A X
*c ()C
N K X X =- c c 2X 2ln G X AK X τ=
(X ——自由含水量) A X c
()
C N K X = (3) 干燥过程的物料衡算与热量衡算
空气V ,t 0,H 0,I 0
V ,t 1,H 1,I 1
V ,t 2,H 2,I 2废气产品
物料
G c ,X 1,θ1,G c ,X 2,θ2,Q D
Q P
预热器
干燥器
1I '
2
I 'Q L
图14-4 干燥流程示意图
① 物料衡算 绝干物料量
c 1122(1)(1)G G w G w =-=-
或
12
c 12
11G G G X X =
=++
蒸发水分量 c 12112212()W G X X G w G w G G =-=-=- 或
2120()()W V H H V H H =-=-
干空气质量流量 0
212H H W
H H W V -=-=
比空气用量 2120
11V l W H H H H =
==-- 实际空气(新鲜空气)质量流量
0'(1)V V H =+ kg 湿空气/s
273101.3
(0.773 1.244)
273V H t q Vv V H p
+==+?
m 3湿空气/s 式中t 、H 是风机所在位置空气的干球温度与湿度。
干燥产品质量流量 )1/()1(2112w w G G --=
② 预热器的热量衡算
1P 10pH 10()()Q V I I Vc t t =-=-
11112500)88.101.1(H t H I ++= 00002500)88.101.1(H t H I ++=
1H H =，
1p p H H c c =
③干燥器的热量衡算
L c Q I G VI Q I G VI +'+=+'+2c 2D 1
1 或
121p,1D 2c ,2c X p X L VI G c Q VI G c Q θθ++=++
式中c p,X ——湿物料的比热容，kJ/(kg 干物料.℃) p,X p,s p,L c c c X =+，对于水c p,L =4.18 kJ/(kg.℃)
④ 理想干燥过程，又称为等焓干燥过程，即21I I = ⑤ 干燥系统的热量衡算
L D P Q I I G I I V Q Q +'-'+-=+)()(12
c 12
=)(1
22θθ-pm
c
c G )(020t t Vc pH -)(120θpL pV c t c r W -+L
Q +++D P Q Q +加入干燥
系统的热量
加热空气耗热Q 3物料升温耗热Q 2蒸发水分耗热Q 1热损失Q L 20%~30%
5%~30%
15%~40%
8%~30%
⑥ 干燥过程的热效率 D
p 2
1Q Q Q Q ++=
η
忽略热损失
33
P D P D 1P D Q Q Q Q Q Q Q Q η+-=
=-++
a . 理想干燥过程
12
10
t t t t η-=
- b . 提高热效率的措施
降低废气的温度t 2，但t 2应比空气的湿球温度高20~50℃，以避免干燥的产品返潮。 提高空气的预热温度t 1，但以考虑热源能位的限制与物料的耐高温性。对不能经受高温的物料，采用中间加热的方式。
减少干燥过程的各项热损失。
采用部分废气循环操作，一般废气循环量为总气量的20%~30%。
(1) 常用干燥器：厢式干燥器、喷雾干燥器、流化床干燥器、气流干燥器等
(2) 几种干燥器的特点
①喷雾干燥器：干燥速率快，干燥时间短(仅5~30s)，特别适用于热敏性物料的干燥；能处理低浓度溶液，且可由料液直接得到干燥产品。
②气流干燥器：颗粒在管内的停留时间很短，一般仅2s左右。在加料口以上1m左右，物料被加速，气固相对速度最大，给热系数和干燥速率也最大，是整个干燥管最有效的部分。
③流化床干燥器：气速较气流干燥器低，停留时间长(停留时间可由出料口控制)。
干燥 一、填空题： 1、空气湿度的测定是比较麻烦的，实际工作中常通过（），然后经过计算得到。 2、一定状态的空气容纳水分的极限能力为（） 3、物料与一定湿度的空气接触，不能被除去的水分称为（）。 4、干燥过程可分为两个阶段：（）和（），两个干燥阶段的交点称为（），与其对应的物料含水量称为（）。 5、恒速干燥阶段又称为（），其干燥速率的大小取决于（）。 6、降速干燥阶段又称为（），其干燥速率的大小取决于（），与外部的干燥条件关系不大。 7、临界含水量X 随（）的不同而异。 8、平衡水分X*与（）有关。 9、在连续干燥中，常采用湿物料与热空气并流操作的目的在于（），代价是（）。 10、干燥过程中采用中间加热方式的优点是（），代价是（）。 11、干燥过程中采用废气再循环的目的是（），代价是（）。 12、干燥速率是指（），其微分表达式为（）。 13、恒速干燥阶段干燥时间T=（） 14、若降速干燥阶段的干燥速率与物料的含水量X呈线性变化，干燥时间T=（） 15、干燥器按加热的方式可分为（），（），（）和介电加热干燥器。 16、干燥器中气体和物料的流动方式可分为（）、（）和（）。 17、结合水分和非结合水分的区别是（）。 时，若水的初温不同，对测定结果（）影响（有或没有）。 18、测定湿球温度t W 二、判断题： 1、只要知道湿空气的性质参数（如湿度H，相对湿度φ，比容vH，比热CH， ，绝热饱和温度tas，露点td）中的任意两个焓IH，干球温度t，湿球温度t W 就可确定其状态。（） 2、温度为t的湿空气，增大湿度其湿球温度升高。（） 3、同一房间内不同物体的平衡水汽分压相同，温度相等。（） 4、物料的平衡水分与物料的堆放方式有关。（） 5、物料的平衡水分是物料与一定状态的空气接触能被干燥的限度。（） 6、结合水的蒸汽压低于同温度下纯水的饱和蒸汽压。（） 7、平衡水分必定是结合水分。（） 8、一定的温度下，物料中结合水分不仅与物料有关，而且与空气的状态有关。（） 9、等温干燥过程必定是升焓干燥过程。（） 三、选择题
化工原理（上）各章主要知识点 绪论「 三个传递：动量传递、热量传递和质量传递 三大守恒定律：质量守恒定律——物料衡算；能量守恒定律——能量衡算；动量守恒定律——动量衡算 第一节流体静止的基本方程 、密度 1. 气体密度： m pM V RT 2. 液体均相混合物密度: 1 a 1 a 2 a n -（m —混合液体的密度， a —各组分质量分数， n — 各组 分密度） m 1 2 n 3. 气体混合物密度： m 1 1 2 2 n n （ m —混合气体的密度， —各组分体积分数） 4. 压力或温度改变时， 密度随之改变很小的流体成为不可压缩流体 （液体）；若有显著的改变则称为可压缩流体 （气体）。 、.压力表示方法 1、常见压力单位及其换算关系： 1atm 101300 Pa 101.3kPa 0.1013MPa 10.33mH 2O 760mmHg 2 、压力的两种基准表示：绝压（以绝对真空为基准） 、表压（真空度）（以当地大气压为基准，由压力表或真空表测岀） 表压=绝压一当地大气厂 真空度=当地大气 三、流体静力学方程 1、静止流体内部任一点的压力，称为该点的经压力，其特点为： （1） 从各方向作用于某点上的静压力相等； （2） 静压力的方向垂直于任一通过该点的作用平面； （3） 在重力场中，同一水平面面上各点的静压力相等，高度不同的水平面的经压力岁位置的高低而变化。 2 、流体静力学方程（适用于重力场中静止的、连续的不可压缩流体） P 1 g （z 1 Z 2） d （Z 1 Z 2） g z p （容器内盛液体，上部与大气相通， p/ g —静压头，"头"一液位高度，z p —位压头 或位头） 上式表明：静止流体内部某一水平面上的压力与其位置及流体密度有关，所在位置与低则压力愈大。 四、流体静力学方程的应用 1 、 U 形管压差计 指示液要与被测流体不互溶，且其密度比被测流体的大。 测量液体：P 1 p 2 （ 0 ）gR g （z 2乙） 测量气体：p 1 p 2 0gR 2、双液体U 形管压差计 p 1 p 2 （ 2 第二节流体流动的基本方程 一、基本概念 3 1 1 、体积流量（流量 V s ）:流体单位时间内流过管路任意流量截面（管路横截面）的体积。单位为 m s 2 、质量流量（ m s ）：单位时间内流过任意流通截面积的质量。单位为 kg s 1 m s V s P 2 P 1 g p g 1 )gR
化工原理知识点总结复习重点完美版 标准化管理部编码-[99968T-6889628-J68568-1689N]
第一章、流体流动 一、 流体静力学 二、 流体动力学 三、 流体流动现象 四、 流动阻力、复杂管路、流量计 一、流体静力学： 压力的表征：静止流体中，在某一点单位面积上所受的压力，称为静压力，简称压力，俗称压强。 表压强（力）＝绝对压强（力）-大气压强（力） 真空度＝大气压强-绝对压 大气压力、绝对压力、表压力（或真空度）之间的关系 流体静力学方程式及应用： 压力形式 )(2112z z g p p -+=ρ 备注：1)在静止的、连续的同一液体内，处于同一 能量形式 g z p g z p 22 11 += +ρ ρ 水平面上各点压力都相等。 此方程式只适用于静止的连通着的同一种连续的流体。 应用： U 型压差计 gR p p )(021ρρ-=- 倾斜液柱压差计 微差压差计 二、流体动力学 流量 质量流量 m S kg/s m S =V S ρ 体积流量 V S m 3/s 质量流速 G kg/m 2s (平均)流速 u m/s G=u ρ 连续性方程及重要引论： 一实际流体的柏努利方程及应用（例题作业题） 以单位质量流体为基准：f e W p u g z W p u g z ∑+++=+++ρ ρ2222121121 21 J/kg 以单位重量流体为基准：f e h g p u g z H g p u g z ∑+++=+++ ρρ222212112121 J/N=m 输送机械的有效功率： e s e W m N = 输送机械的轴功率： η e N N = （运算效率进行简单数学变换） m S =GA=π/4d 2 G V S =uA=π/4d 2 u
化工原理（上）各章主要知识点 三大守恒定律：质量守恒定律——物料衡算；能量守恒定律——能量衡算；动量守恒定律——动量衡算 第一节 流体静止的基本方程 一、密度 1. 气体密度：RT pM V m = = ρ 2. 液体均相混合物密度： n m a a a ρρρρn 22111+++=Λ （m ρ—混合液体的密度，a —各组分质量分数，n ρ—各组 分密度） 3. 气体混合物密度：n n m ρ?ρ?ρ?ρ+++=Λ2211（m ρ—混合气体的密度，?—各组分体积分数） 4. 压力或温度改变时，密度随之改变很小的流体成为不可压缩流体（液体）；若有显著的改变则称为可压缩流体（气体）。 二、.压力表示方法 1、常见压力单位及其换算关系： mmHg O mH MPa kPa Pa atm 76033.101013.03.10110130012===== 2、压力的两种基准表示：绝压（以绝对真空为基准）、表压（真空度）（以当地大气压为基准，由压力表或真空表测出） 表压 = 绝压—当地大气压 真空度 = 当地大气压—绝压 三、流体静力学方程 1、静止流体内部任一点的压力，称为该点的经压力，其特点为： （1）从各方向作用于某点上的静压力相等； （2）静压力的方向垂直于任一通过该点的作用平面； （3）在重力场中，同一水平面面上各点的静压力相等，高度不同的水平面的经压力岁位置的高低而变化。 2、流体静力学方程（适用于重力场中静止的、连续的不可压缩流体） )(2112z z g p p -+=ρ )(2121z z g p g p -+=ρρ p z g p =ρ（容器内盛液体，上部与大气相通，g p ρ/—静压头，“头”—液位高度，p z —位压头 或位头） 上式表明：静止流体内部某一水平面上的压力与其位置及流体密度有关，所在位置与低则压力愈大。 四、流体静力学方程的应用 1、U 形管压差计 指示液要与被测流体不互溶，且其密度比被测流体的大。 测量液体：)()(12021z z g gR p p -+-=-ρρρ 测量气体： gR p p 021ρ=- 2、双液体U 形管压差计 gR p p )(1221ρρ-=- 第二节 流体流动的基本方程 一、基本概念 1、体积流量（流量s V ）：流体单位时间内流过管路任意流量截面（管路横截面）的体积。单位为13 -?s m 2、质量流量（s m ）：单位时间内流过任意流通截面积的质量。单位为1 -?s kg s s V m ρ=
第一章流体流动 质点含有大量分子的流体微团，其尺寸远小于设备尺寸，但比起分子自由程 却要大得多。 连续性假定假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。 拉格朗日法选定一个流体质点,对其跟踪观察，描述其运动参数(如位移、速度等)与时间的关系。 欧拉法在固定空间位置上观察流体质点的运动情况，如空间各点的速度、压强、密度等，即直接描述各有关运动参数在空间各点的分布情况和随时间的变化。定态流动流场中各点流体的速度u 、压强p不随时间而变化。 轨线与流线轨线是同一流体质点在不同时间的位置连线，是拉格朗日法考察的结果。流线是同一瞬间不同质点在速度方向上的连线，是欧拉法考察的结果。系统与控制体系统是采用拉格朗日法考察流体的。控制体是采用欧拉法考察流体的。 理想流体与实际流体的区别理想流体粘度为零，而实际流体粘度不为零。粘性的物理本质分子间的引力和分子的热运动。通常液体的粘度随温度增 加而减小，因为液体分子间距离较小，以分子间的引力为主。气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主。 总势能流体的压强能与位能之和。 可压缩流体与不可压缩流体的区别流体的密度是否与压强有关。有关的称为可压缩流体，无关的称为不可压缩流体。 伯努利方程的物理意义流体流动中的位能、压强能、动能之和保持不变。平均流速流体的平均流速是以体积流量相同为原则的。 动能校正因子实际动能之平均值与平均速度之动能的比值。 均匀分布同一横截面上流体速度相同。 均匀流段各流线都是平行的直线并与截面垂直,在定态流动条件下该截面上
的流体没有加速度, 故沿该截面势能分布应服从静力学原理。 层流与湍流的本质区别是否存在流体速度u、压强p的脉动性，即是否存在流体质点的脉动性。 稳定性与定态性稳定性是指系统对外界扰动的反应。定态性是指有关运动参数随时间的变化情况。 边界层流动流体受固体壁面阻滞而造成速度梯度的区域。 边界层分离现象在逆压强梯度下，因外层流体的动量来不及传给边界层，而形成边界层脱体的现象。 雷诺数的物理意义雷诺数是惯性力与粘性力之比。 量纲分析实验研究方法的主要步骤: ①经初步实验列出影响过程的主要因素； ②无量纲化减少变量数并规划实验； ③通过实验数据回归确定参数及变量适用围，确定函数形式。 摩擦系数 层流区,λ与Re成反比，λ与相对粗糙度无关； 一般湍流区，λ随Re增加而递减，同时λ随相对粗糙度增大而增大； 充分湍流区，λ与Re无关,λ随相对粗糙度增大而增大。 完全湍流粗糙管当壁面凸出物低于层流层厚度，体现不出粗糙度过对阻力 损失的影响时，称为水力光滑管。Re很大，λ与Re无关的区域，称为完全湍流粗糙管。同一根实际管子在不同的Re下，既可以是水力光滑管，又可以是完全湍流粗糙管。 局部阻力当量长度把局部阻力损失看作相当于某个长度的直管，该长度即为局部阻力当量长度。 毕托管特点毕托管测量的是流速，通过换算才能获得流量。 驻点压强在驻点处，动能转化成压强(称为动压强)，所以驻点压强是静压强与动压强之和。 孔板流量计的特点恒截面，变压差。结构简单，使用方便，阻力损失较大。转子流量计的特点恒流速，恒压差，变截面。 非牛顿流体的特性 塑性：只有当施加的剪应力大于屈服应力之后流体才开始流动。
化工原理干燥实验报告 一、摘要 本实验在了解沸腾流化床干燥器的基本流程及操作方法的基础上，通过沸腾流化床干燥器的实验装置测定干燥速率曲线，物料含水量、床层温度与时间的关系曲线，流化床压降与气速曲线。 干燥实验中通过计算含水率、平均含水率、干燥速率来测定干燥速率曲线和含水量、床层温度与时间的关系曲线；流化床实验中通过计算标准状况下空气体积、使用状态下空气体积、空气流速来测定流化床压降与气速曲线。 二、实验目的 1、了解流化床干燥器的基本流程及操作方法。 2、掌握流化床流化曲线的测定方法，测定流化床床层压降与气速的关系曲线。 3、测定物料含水量及床层温度时间变化的关系曲线。 4、掌握物料干燥速率曲线的测定方法，测定干燥速率曲线，并确定临界含水量X0及恒速阶段的传质系数kH及降速阶段的比例系数KX。 三、实验原理 1、流化曲线 在实验中，可以通过测量不同空气流量下的床层压降，得
到流化床床层压降与气速的关系曲线（如图）。 当气速较小时，操作过程处于固定床阶段（AB段），床层基本静止不动，气体只能从床层空隙中流过，压降与流速成正比，斜率约为1（在双对数坐标系中）。当气速逐渐增加（进入BC段），床层开始膨胀，空隙率增大，压降与气速的关系将不再成比例。 当气速继续增大，进入流化阶段（CD段），固体颗粒随气体流动而悬浮运动，随着气速的增加，床层高度逐渐增加，但床层压降基本保持不变，等于单位面积的床层净重。当气速增大至某一值后（D点），床层压降将减小，颗粒逐渐被气体带走，此时，便进入了气流输送阶段。D点处的流速即被称为带出速度(u0)。 在流化状态下降低气速，压降与气速的关系线将沿图中的DC线返回至C点。若气速继续降低，曲线将无法按CBA继续变化，而是沿CA’变化。C点处的流速被称为起始流化速度(umf)。 在生产操作过程中，气速应介于起始流化速度与带出速度之间，此时床层压降保持恒定，这是流化床的重要特点。据此，可以通过测定床层压降来判断床层流化的优劣。 2、干燥特性曲线 将湿物料置于一定的干燥条件下，测定被那干燥物料的质量和温度随时间变化的关系，可得到物料含水量（X）与时间（τ）的关系曲线及物料温度（θ）与时间（τ）的关系曲线（见下图）。物料含水量与时间关系曲线的斜率即为干燥速率（u）。将干燥速
第一章 流体流动 一、压强 1、单位之间的换算关系： 221101.3310330/10.33760atm kPa kgf m mH O mmHg ==== 2、压力的表示 （1）绝压：以绝对真空为基准的压力实际数值称为绝对压强（简称绝压），是流体的真实压强。 （2）表压：从压力表上测得的压力，反映表内压力比表外大气压高出的值。 表压=绝压-大气压 （3）真空度：从真空表上测得的压力，反映表内压力比表外大气压低多少 真空度=大气压-绝压 3、流体静力学方程式 0p p gh ρ=+ 二、牛顿粘性定律 F du A dy τμ= = τ为剪应力； du dy 为速度梯度；μ为流体的粘度； 粘度是流体的运动属性，单位为Pa ·s ；物理单位制单位为g/(cm·s)，称为P （泊），其百分之一为厘泊cp 111Pa s P cP ==g 液体的粘度随温度升高而减小，气体粘度随温度升高而增大。 三、连续性方程 若无质量积累，通过截面1的质量流量与通过截面2的质量流量相等。 111222u A u A ρρ= 对不可压缩流体 1122u A u A = 即体积流量为常数。 四、柏努利方程式 单位质量流体的柏努利方程式： 22u p g z We hf ρ???++=-∑ 22u p gz E ρ ++=称为流体的机械能 单位重量流体的能量衡算方程： Hf He g p g u z -=?+?+?ρ22
z ：位压头（位头）；22u g ：动压头（速度头） ；p g ρ：静压头（压力头） 有效功率：Ne WeWs = 轴功率：Ne N η = 五、流动类型 雷诺数：Re du ρ μ = Re 是一无因次的纯数，反映了流体流动中惯性力与粘性力的对比关系。 （1）层流： Re 2000≤：层流（滞流） ，流体质点间不发生互混，流体成层的向前流动。圆管内层流时的速度分布方程： 2 max 2(1)r r u u R =- 层流时速度分布侧型为抛物线型 （2）湍流 Re 4000≥：湍流（紊流） ，流体质点间发生互混，特点为存在横向脉动。 即，由几个物理量组成的这种数称为准数。 六、流动阻力 1、直管阻力——范宁公式 2 2 f l u h d λ= f f f p h H g g ρ?== （1）层流时的磨擦系数：64 Re λ=，层流时阻力损失与速度的一次方成正比，层流区又称为阻力一次方区。 （2）湍流时的摩擦系数 ①(Re,)f d ελ=（莫狄图虚线以下）:给定Re ，λ随d ε增大而增大；给定d ε ，λ 随Re 增大而减小。（2f p u λ?∝,虽然u 增大时, Re 增大, λ减小，但总的f p ?是增大的） ②()f d ελ=（莫狄图虚线以上），λ仅与d ε 有关，2f p u ?∝,这一区域称为阻力 平方区或完全湍流区。 2、局部阻力 （1）阻力系数法
讲授内容教学设计∕备 注 14 固体干燥 14.1 固体去湿方法和干燥 1. 物料的去湿方法 化工生产中的固体原料、产品或半成品为便于进一步的加工、运输、贮存和使用，常常需要将其中所含的湿分（水或有机溶剂）去除至规定指标, 这种操作简称为"去湿"。"去湿"的方法可分为以下三类： （1）机械去湿 当物料带水较多时，可先用离心过滤等机械分离方法以除去大量的水； （2）吸附去湿 用某种平衡水汽分压很低的干燥剂（如CaCl2、硅胶等）与湿物料并存，使物料种的水分相继经气相而转入干燥剂内。 （3）供热干燥 向物料供热以汽化其中的水分。供热方式又有多种。工业干燥操作多是用热空气或其它高温气体为介质，使之掠过物料表面，介质向物料供热并带走汽化的湿分，此种干燥常称为对流干燥，是本章讨论的主要内容。 本章主要讨论以空气为干燥介质、湿分为水的对流干燥过程。 2. 对流干燥的特点 （1）对流干燥流程： 如图14-2所示，湿空气经风机送入预热器，加热到一定温度后送入干燥器与湿物料直接接触，进行传质、传热，最后废气自干燥器另一端排出。 干燥若为连续过程，物料被连续的加入与排出，物料与气流接触可以是并流、逆流或其它方式。若为间歇过程，湿物料被成批放入干燥器内，达到一定的要求后再取出。 经预热的高温热空气与低温湿物料接触时，热空气传热给固体物料，若气流的水汽分压低于固体表面水的分压时，水分汽化并进入气相，湿物料内部的水分以液态或水汽的形式扩散至表面，再汽化进入气相，被空气带走。所以，干燥是传热、传质同时进行的过程，但传递方向不同。
讲授内容 教学设计∕备 注 ) ( w w H w H H r k t t- - = α 式中 H k、α——分别为气相的传质系数与给热系数； w H、 w r——分别为湿球温度 w t下的湿度与汽化热。 对空气-水系统，当被测气流的温度不太高，流速>5m/s时， H /k α为一 常数，其值约为1.09kJ/（kg?℃），故 ) ( 09 .1w w w H H r t t- - = 由湿球温度的原理可知，空气的湿球温度 w t总低于干球温度t。 w t与t差 距愈小，表示空气中的水分含量愈接近饱和；对饱和湿空气t t= w 。 2．与过程计算有关的参数 上述参数尚不足以满足干燥过程的计算的需要，为此补充定义如下两个参 数。 （1）湿空气的焓 为便于进行过程的热量衡算，定义湿空气的焓I为每kg干空气及其所带 H kg水汽所具有的焓，kJ/kg。焓的基准状态可视为计算方便而定，本章取于气 体的焓以0℃的气体为基准，水汽的焓以0℃的液态水为基准，故有 H r t H c c I pv pg ) (+ + = 式中 pg c——干气比热容，空气为1.01kJ/（kg?℃）； pv c——蒸汽比热容，水汽为1.88 kJ/（kg?℃）； r——0℃时水的汽化热，取2500 kJ/（kg?℃）； H c c c pv pg pH + = 对空气-水系统有 H t H I2500 ) 88 .1 01 .1(+ + = （2）湿空气的比体积
《化工原理》 第九章干燥 一、填空题： 1.按操作方式分类,干燥可分为和 . 答案:连续干燥,间歇干燥 2..干燥进行的必要条件是物料表面所产生的水汽（或其它蒸汽）压力__________________。答案：大于干燥介质中水汽（或其它蒸汽）的分压。 3.干燥这一单元操作，既属于传质过程，又属______________。 答案:传热过程 4.相对湿度φ值可以反映湿空气吸收水汽能力的大小，当φ值大时，表示该湿空气的吸收水汽的能力_________;当φ=0时。表示该空气为___________。 答案: 小；绝干空气 5.在一定温度下，物料中结合水分和非结合水分的划分是根据___________而定的；平衡水分和自由水分是根据__________而定的。 答案:物料的性质；物料的性质和接触的空气状态 6.作为干燥介质的湿空气，其预热的目的____________________________ _____________________。 答案:降低相对湿度（增大吸湿的能力）和提高温度（增加其热焓） 7.除去固体物料中湿分的操作称为。 答案: 干燥 8.空气经过程达到饱和的温度称为绝热饱和温度。 答案: 绝热增湿 9. 在一定空气状态下干燥某物料，能用干燥方法除去的水分为__________；首先除去的水 分为____________；不能用干燥方法除的水分为__________。 答案: 自由水分；非结合水分；平衡水分 10.湿空气的焓湿图由等湿度线群、等温线群、、水气分压线和相对湿度 线群构成。
答案:等焓线群 11.在进行干燥操作时，湿空气不可作为干燥介质。 答案:饱和（或φ=1） 12.表示单位质量绝干部空气中所含空气及水气的总容积称为湿空气的。 答案:比容 13. 某物料含水量为0.5 kg水.kg绝干料，当与一定状态的空气接触时，测出平衡水分 为0.1kg水.kg绝干料，则此物料的自由水分为_____________。 答案: 0.4 kg水.kg绝干料 14. 表面的温度等于________________，而在干燥的降速阶段物料的温度 _________________。 答案:最大或恒定、水分、热空气的湿球温度，上升或接近空气的温度 15.不饱和的空气在总不变的情况下，进行等湿冷却至饱和状态时的温度称 为。 答案: 露点温度 16. 当干燥一种易碎的物料，可采用_______________干燥器。 答案: 厢式 17. 在进行干燥操作时，湿空气不可作为干燥介质。 答案:饱和空气 18.表示单位质量绝干部空气中所含空气及水气的总容积称为湿空气的。 答案:湿度 19.湿空气通过预热器预热后，其湿度___________，热焓______________，相对湿度 __________。(增加、减少、不变) 答案: 不变、增加、减少 20. 对于不饱和空气，表示该空气的三个温度，即：干球温度t，湿球温度tw和露点t d间 的关系是______________。 答案: t＞t w＞t d＞ 二、选择题
化工原理知识点总结整 理 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
一、流体力学及其输送 1.单元操作：物理化学变化的单个操作过程，如过滤、蒸馏、萃取。 2.四个基本概念：物料衡算、能量衡算、平衡关系、过程速率。 3.牛顿粘性定律：F=±τA=±μAdu/dy，(F：剪应力；A：面积；μ：粘度； du/dy：速度梯度)。 4.两种流动形态：层流和湍流。流动形态的判据雷诺数Re=duρ/μ；层流—2000—过渡—4000—湍流。当流体层流时，其平均速度是最大流速的1/2。 5.连续性方程：A1u1=A2u2；伯努力方程：gz+p/ρ+1/2u2=C。 6.流体阻力=沿程阻力+局部阻力；范宁公式：沿程压降：Δpf=λlρu2/2d，沿程阻力：Hf=Δpf/ρg=λl u2/2dg(λ：摩擦系数)；层流时λ=64/Re，湍流时 λ=F(Re，ε/d)，(ε：管壁粗糙度)；局部阻力hf=ξu2/2g，(ξ：局部阻力系数，情况不同计算方法不同) 7.流量计：变压头流量计(测速管、孔板流量计、文丘里流量计)；变截面流量计。孔板流量计的特点；结构简单，制造容易，安装方便，得到广泛的使用。其不足之处在于局部阻力较大，孔口边缘容易被流体腐蚀或磨损，因此要定期进行校正，同时流量较小时难以测定。 转子流量计的特点——恒压差、变截面。 8.离心泵主要参数：流量、压头、效率（容积效率v：考虑流量泄漏所造成的能量损失；水力效率H：考虑流动阻力所造成的能量损失；机械效率m：考虑轴承、密封填料和轮盘的摩擦损失。）、轴功率；工作点(提供与所需水头一致)；安装高度(气蚀现象，气蚀余量)；泵的型号(泵口直径和扬程)；气体输送机械：通风机、鼓风机、压缩机、真空泵。
第10章 固体干燥 1） 已知空气的干燥温度为60℃，湿球温度为30℃，试计算空气的湿含量H ，相对湿度 ，焓I 和露点温度 。 2） 利用湿空气的I —H 图完成本题附表空格项的数值，湿空气的总压 。 3） 湿空气（ =20℃， ）经预热后送入常压干燥器。试求：①将空气预热到100℃所需热量：②将该空气预热到120℃时相应的相对湿度值。 4） 湿度为 的湿空气在预热器中加热到128℃后进入常压等焓干燥器中，离开干燥器时空气的温度为49℃，求离开干燥器时露点温度。 解： I = (1.01+1.88H)t ＋2500H ∵等焓 ∴ I 1 = I 2 ∴(1.01+1.88H 1)t 1＋2500H 1 = (1.01+1.88H 2)t 2＋2500H 2 (1.01+1.88?0.018) ?128＋2500?0.018= (1.01+1.88H 2) ?49＋2500H 2 ∴ H 2 = 0.0498 kg 水/kg 干气 ∵H p P p =-?0622. ∴0049806221013105...=? ?-p p ∴ p = 7510 Pa 查表得 t d = 40℃ 5） 在一定总压下空气通过升温或一定温度下空气温度通过减压来降低相对湿度，现有温度为40℃，相对湿度为70%的空气。试计算：①采用升高温度的方法，将空气的相对湿度降至20%，此时空气的温度为多少？②若提高温度后，再采用减小总压的方法，将空气的相对湿度降至10%，此时的操作总压为多少？ 解： (1) t = 40℃时查表 p s = 7.377KPa ，∴ p = ?p s = 0.7?7.377 = 5.1639 Kpa
化工原理少学时知识点精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
1、吸收分离的依据是什么如何分类 答：依据是组分在溶剂中的溶解度差异。 （1）按过程有无化学反应：分为物理吸收、化学吸收 （2）按被吸收组分数：分为单组分吸收、多组分吸收 （3）按过程有无温度变化：分为等温吸收、非等温吸收 （4）按溶质组成高低：分为低组成吸收、高组成吸收 2、吸收操作在化工生产中有何应用？ 答：吸收是分离气体混合物的重要方法，它在化工生产中有以下应用。 ①分离混合气体以回收所需组分，如用洗油处理焦炉气以回收其中的芳烃等。 ②净化或精制气体，如用水或碱液脱除合成氨原料气中的二氧化碳等。 ③制备液相产品，如用水吸收氯化氢以制备盐酸等。 ④工业废气的治理，如工业生产中排放废气中含有NO SO等有毒气体，则需用吸收方法 除去，以保护大气环境。 3、吸收与蒸馏操作有何区别？
答：吸收和蒸馏都是分离均相物系的气—液传质操作，但是，两者有以下主要差别。 ①蒸馏是通过加热或冷却的办法，使混合物系产生第二个物相；吸收则是从外界引入另 一相物质（吸收剂）形成两相系统。因此，通过蒸馏操作可以获得较纯的组分，而在吸收操作中因溶质进入溶剂，故不能得到纯净组分。 ②传质机理不同，蒸馏液相部分气化和其相部分冷凝同时发生，即易挥发组分和难挥发 组分同时向着彼此相反方向传递。吸收进行的是单向扩散过程，也就是说只有溶质组分由气相进入液相的单向传递。 ③依据不同。 4、实现吸收分离气相混合物必须解决的问题？ 答：（1）选择合适的溶剂 （2）选择适当的传质设备 （3）溶剂的再生 5、简述吸收操作线方程的推导、物理意义、应用条件和操作线的图示方法。 答：对塔顶或塔底与塔中任意截面间列溶质的物料衡算，可整理得 上式皆为逆流吸收塔的操作线方程。该式表示塔内任一截面上的气液相组成之间的关系。式中L/V为液气比，其值反映单位气体处理量的吸收剂用量，是吸收塔重要的操作参数。
一、流体力学及其输送 1.单元操作：物理化学变化的单个操作过程，如过滤、蒸馏、萃取。 2.四个基本概念：物料衡算、能量衡算、平衡关系、过程速率。 3.牛顿粘性定律：F=±τA=±μAdu/dy ，(F ：剪应力；A ：面积；μ：粘度；du/dy ：速度梯度)。 4.两种流动形态：层流和湍流。流动形态的判据雷诺数Re=duρ/μ；层流—2000—过渡—4000—湍流。当流体层流时，其平均速度是最大流速的1/2。 5.连续性方程：A1u1=A2u2；伯努力方程：gz+p/ρ+1/2u2=C 。 6.流体阻力=沿程阻力+局部阻力；范宁公式：沿程压降：Δpf=λlρu2/2d ，沿程阻力：Hf=Δpf/ρg=λl u2/2dg(λ：摩擦系数)；层流时λ=64/Re ，湍流时λ=F(Re ，ε/d)，(ε：管壁粗糙度)；局部阻力hf=ξu2/2g ，(ξ：局部阻力系数，情况不同计算方法不同) 7.流量计：变压头流量计(测速管、孔板流量计、文丘里流量计)；变截面流量计。孔板流量计的特点；结构简单，制造容易，安装方便，得到广泛的使用。其不足之处在于局部阻力较大，孔口边缘容易被流体腐蚀或磨损，因此要定期进行校正，同时流量较小时难以测定。 转子流量计的特点——恒压差、变截面。 8.离心泵主要参数：流量、压头、效率（容积效率?v ：考虑流量泄漏所造成的能量损失；水力效率?H ：考虑流动阻力所造成的能量损失；机械效率?m ：考虑轴承、密封填料和轮盘的摩擦损失。）、轴功率；工作点(提供与所需水头一致)；安装高度(气蚀现象，气蚀余量)；泵的型号(泵口直径和扬程)；气体输送机械：通风机、鼓风机、压缩机、真空泵。 9. 常温下水的密度1000kg/m3,标准状态下空气密度1.29 kg/m3 1atm =101325Pa=101.3kPa=0.1013MPa=10.33mH2O=760mmHg （1）被测流体的压力 > 大气压 表压 = 绝压－大气压 （2）被测流体的压力 < 大气压 真空度 = 大气压－绝压= －表压 10. 管路总阻力损失的计算 11. 离心泵的构件: 叶轮、泵壳（蜗壳形）和 轴封装置 离心泵的叶轮闭式效率最高，适用于输送洁净的液体。半闭式和开式效率较低，常用于输送浆料或悬浮液。 气缚现象：贮槽内的液体没有吸入泵内。汽蚀现象：泵的安装位置太高，叶轮中各处压强高于被输送液体的饱和蒸汽压。原因（①安装高度太高②被输送流体的温度太高，液体蒸汽压过高；③吸入管路阻力或压头损失太高）各种泵：耐腐蚀泵:输送酸、碱及浓氨水等腐蚀性液体 12. 往复泵的流量调节 （1）正位移泵 流量只与泵的几何尺寸和转速有关，与管路特性无关，压头与流量无关，受管路的承压能力所限制，这种特性称为正位移性，这种泵称为正位移泵。 往复泵是正位移泵之一。正位移泵不能采用出口阀门来调节流量，否则流量急剧上升，导致示损坏。 （2）往复泵的流量调节 第一，旁路调节，如图2-28所示，采用旁路阀调节主管流量，但泵的流量是不变的。 第二，改变曲柄转速和活塞行程。使用变速电机或变速装置改变曲柄转速，达到调 节流量，使用蒸汽机则更为方便。改变活塞行程则不方便。 13.流体输送机械分类 14.离心泵特性曲线： 222'2e 2e 2u d l l u d l l u d l h h h f f f ??? ? ??++=???? ??+=??? ??+=+=∑∑∑∑∑∑ζλλζλ
第七章 干燥 【例7-1】 已知湿空气的总压p t =101.3kPa ，相对湿度?=0.6，干球温度t =30℃。试求： ①湿度H ；②露点t d ；③绝热饱和温度；④将上述状况的空气在预热器中加热至100℃所需的热量。已知空气质量流量为100kg （以绝干空气计）/h ；⑤送入预热器的湿空气体积流量，m 3 /h 。 解：已知p t =101.3kPa ，?=0.6，t =30℃。 由饱和水蒸气表查得水在30℃时的蒸气压p s =4.25kPa ①湿度H 可由式7-4求得： 016025 46031012546062206220.......p p p .H s t s =?-??=-=??kg/kg ②按定义，露点是空气在湿度不变的条件下冷却到饱和时的温度，现已知 55225460...p p s =?==?kPa 由水蒸气表查得其对应的温度t d =21.4℃。 ③求绝热饱和温度t as 。按式（7-18） ()()H H c r t t as H as as --=/ （a ） 已知t =30℃并已算出H =0.016kg/kg ，又c H =1.01+1.88H =1.01+1.88×0.016=1.04kJ/kg ，而r as 、H as 是t as 的函数，皆为未知，可用试差法求解。 设t as =25℃，p as =3.17kPa ，H as =0.622 02.017 .33.10117 .3622.0=-=-as t as p p p kg/kg ， r as =2434kJ/kg ，代入式（a ）得t as =30-（2434/1.04）（0.02-0.016）=20.6℃＜25℃。 可见所设的t as 偏高，由此求得的H as 也偏高，重设t as =23.7℃，相应的p as =2.94kPa ，H as =0.622×2.94/（101.3-2.94）=0.0186kg/kg ，r as =2438kJ/kg ，代入式（a ）得t as =30-（2438/1.04）（0.0186-0.016）=23.9℃。两者基本相符，可认为t as =23.7℃。 ④预热器中加入的热量 Q =100×（1.01+1.88×0.016）（100-30） =7280kJ/h 或2.02kW ⑤送入预热器的湿空气体积流量 8825.46.03.1013.10127330273294.22100=?? ? ???-??? ??+?? =V m 3/h 【例7-2】 已知湿空气的总压为101.3kPa 相对湿度为50%，干球温度为20℃。试用I-H 图求解： （a ）水气分压p ； （b ）湿度H ； （c ）焓I ； （d ）露点t d ； （e ）湿球温度t W ； （f ）如将含500kg/h 干空气的湿空气预热至117℃，求所需热量Q 。 解：见本题附图。
一、填空题： 1、干燥进行的必要条件是物料表面所产生的水汽（或其它蒸汽）压力__________________。 2、干燥这一单元操作，既属于传热过程，又属______________。 3、相对湿度φ值可以反映湿空气吸收水汽能力的大小，当φ值大时，表示该湿空气的吸收水汽的能力_________；当φ=0时。表示该空气为___________。 4、干燥速率曲线是在恒定干燥条件下测定的，其恒定干燥条件是指：_________________均恒定。 5、在一定温度下，物料中结合水分和非结合水分的划分是根据___________而定的；平衡水分和自由水分是根据__________而定的。 6、在一定空气状态下干燥某物料，能用干燥方法除去的水分为__________；首先除去的水分为____________；不能用干燥方法除的水分为__________。 7、已知某物料含水量X1=0.4kg水/kg绝干料，从该物料干燥速率曲线可知：临界含水量X C=0.25kg水/kg绝干料，平衡含水量X*=0.05kg水/kg绝干料，则物料的非结合水分为__________，结合水分为__________，自由水分为___________，可除去的结合水分为________。 8、作为干燥介质的湿空气，其预热的目的____________________________ _____________________。 9、当空气的湿含量一定时，其温度愈高，则相对温度愈_______，表明空气的吸湿能力愈__________，所以湿空气在进入干燥器之____________都要经______________。 10、在等速干燥阶段，干燥速率____________，物料表面始终保持被润湿，物料表面的温度等于________________，而在干燥的降速阶段物料的温度_________________。 11、固体物料的干燥，一般分为_________________两个阶段。 12、在对流干燥器中最常用的干燥介质是_______________，它既是__________又是______。 13、等焓干燥过程的条件是_________________________________________ _________________。 14、若将湿空气的温度降至其露点以下，则湿空气中的部分水蒸汽___________。 15、对于不饱和空气，表示该空气的三个温度，即：干球温度t，湿球温度t W和露点t d间的关系是______________。 16、由干燥速率曲线可知恒速干燥阶段所除去的水分是__________，降速干燥阶段除去的
1吸收分离的依据是什么？如何分类？ 答：依据是组分在溶剂中的溶解度差异。 （1 ）按过程有无化学反应：分为物理吸收、化学吸收 （2）按被吸收组分数：分为单组分吸收、多组分吸收 （3 ）按过程有无温度变化：分为等温吸收、非等温吸收 （4）按溶质组成高低：分为低组成吸收、高组成吸收 2、吸收操作在化工生产中有何应用？ 答：吸收是分离气体混合物的重要方法，它在化工生产中有以下应用。 ①分离混合气体以回收所需组分，如用洗油处理焦炉气以回收其中的芳烃等。 ②净化或精制气体，如用水或碱液脱除合成氨原料气中的二氧化碳等。 ③制备液相产品，如用水吸收氯化氢以制备盐酸等。 ④工业废气的治理，如工业生产中排放废气中含有NOSO等有毒气体，则需用吸收方法 除去，以保护大气环境。 3、吸收与蒸馏操作有何区别？ 答：吸收和蒸馏都是分离均相物系的气一液传质操作，但是，两者有以下主要差别。 ①蒸馏是通过加热或冷却的办法，使混合物系产生第二个物相；吸收则是从外界引入另一相物质（吸收 剂）形成两相系统。因此，通过蒸馏操作可以获得较纯的组分，而在吸收操作中因溶质进入溶剂，故不能得到纯净组分。 ②传质机理不同，蒸馏液相部分气化和其相部分冷凝同时发生，即易挥发组分和难挥发组分同时向着彼此 相反方向传递。吸收进行的是单向扩散过程，也就是说只有溶质组分由气相进入液相的单向传递。 ③依据不同。 4、实现吸收分离气相混合物必须解决的问题？ 答：（1 ）选择合适的溶剂 （2）选择适当的传质设备 （3）溶剂的再生 5、简述吸收操作线方程的推导、物理意义、应用条件和操作线的图示方法。 答：对塔顶或塔底与塔中任意截面间列溶质的物料衡算，可整理得 L X亿存2）或丫V X M V X i) 上式皆为逆流吸收塔的操作线方程。该式表示塔内任一截面上的气液相组成之间的关系。式中L/V为液气比，其值反映单位气体处理量的吸收剂用量，是吸收塔重要的操作参数。 上述讨论的操作线方程和操作线，仅适用于气液逆流操作，在并流操作时，可用相似方 法求得操作线方程和操作线。 应予指出，无论是逆流还是并流操作，其操作线方程和操作线都是通过物料衡算得到的，它们与物系的平衡关系、操作温度与压强及塔的结构等因素无关。 6、亨利定律有哪些表达式？应用条件是什么？答：亨利定律表达气液平衡时两相组成间的关系。由于相组成由多种有多种表示方法，因此亨利定律有多种表达式，可据使用情况予以选择。 ①气相组成用分压，液相组成用摩尔分数表示时，亨利定律表达式为 P Ex
第14章 固体干燥 知识要点 干燥是指向物料供热以汽化其中的湿分的操作。本章主要讨论以空气为干燥介质、湿分为水的对流干燥过程。学习本章应重点掌握湿空气的性质参数与湿度图、湿物料中的水分性质、干燥过程的物料衡算与热量衡算。一般掌握干燥过程的速率与干燥时间的计算。了解干燥器的类型与适用场合，提高干燥过程的热效率与强化干燥过程的措施。本章主要知识点间的联系图如下图所示。 湿空气的性质 物料中水分性质 干燥过程物料衡算 干燥过程热量衡算干燥速率与干燥时间 干燥器 干燥过程强化 图14-1 干燥一章主要知识点联系图 1. 概述 对流干燥的特点：热、质反向传递过程 传热：固相←气相 推动力：温度差 传质：固相→气相 推动力：水汽分压差 2. 干燥静力学 (1) 湿空气的状态参数 ① 空气中水分含量的表示方法 a . 绝对湿度(湿度) 0.622 p H p p =-水汽水汽 b . 饱和湿度 0.622 s s s p H p p =- c . 相对湿度 p ?= 水汽 一定温度、压力下空气中水汽分压可能达到的最大值 s () p p ≤s /p p 水汽s () p p >/p p 水汽= ② 湿空气温度的表示方法 a . 干球温度t ：简称温度，指空气的真实温度，可直接用普通温度计测量。
b . 露点温度t d ：在总压不变的条件下，不饱和湿空气等湿降温．．．．至饱和状态时的温度。 c . 绝热饱和温度t as ： 指少量空气与大量水经长时间绝热接触后达到的稳定温度。 d . 湿球温度t w ：指大量空气与少量水经长时间绝热接触后达到的稳定温度。 e . 湿空气的四种温度间的关系 不饱和湿空气：()d W as t t t t >> 饱和湿空气：()d W as t t t t == ③ 湿空气的比热容(湿比热容)c pH ：将1kg 干空气和其所带的H kg 水汽的温度升高1℃所需的热量，单位 kJ/(kg ?℃)。 pH 1.01 1.88c H =+ ④ 湿空气的焓I ：指1kg 干气及所带的H kg 水汽所占的总体积，单位m 3/kg 干气。 (1.01 1.88) 2 500I H t H =++ ⑤ 湿空气的比体积：指1kg 干气及所带的H kg 水汽所占的总体积，单位m 3/kg 干气。 常压下温度为t ℃、湿度为H 的湿空气的比体积为 )273)(1056.41083.2(33H +?+?=--t H v (2) 湿度图 湿空气的各种性质之间存在着一定的函数关系，这些关系除了可用前面介绍的公式表示外，还可用湿空气的性质图来表示。在总压一定时，湿空气仅有两个独立的性质参数。从形式上看，常用的有焓I —湿度H 图、温度t —湿度H 图。 (3) 水分在气固两相间的平衡 ① 湿物料中水分含量的表示方法 湿基含水量 w = 湿物料中水分的质量 湿物料总质量 kg 水/kg 湿料 干基含水量 量 湿物料中绝干物料的质湿物料中水分的质量= X kg 水/kg 绝干料 二者关系 X X w += 1 w w X -=1 ② 相对湿度曲线 1.0 相对湿度φ X max 0 X * X t 平衡水分 自由水分 非结合水分 结合水分 图14-2 相对湿度曲线 ③ 平衡水分、自由水分、结合水分、非结合水分间的差异(表14-1)
