下载文档原格式
高分子材料的老化及防老化研究高分子材料是由相对分子质量较高的化合物构成的材料，包括高分子、塑料、纤维、涂料、胶粘剂和高分子基复合材料，高分子材料自身的性能较好，被广泛的应用在各行各业中，但是由于高分子材料在生产或储存的过程中，容易产生一些物理或化学变化，导致材料老化，性能降低，造成无法使用。
本文主要通过分析高分子材料产生的老化问题，并探讨防治高分子材料老化的一些措施。
标签：高分子材料；老化问题；预防对策由于高分子材料具有其独特的优势，已被广泛地运用于国民经济和日常生活的许多领域。
它是高科技和国家经济支柱产业中不可或缺的材料，也是重要的战略储备物资。
高分子材料在生产和使用的过程中，其无法避免地会在不同程度上发生老化现象。
随着高分子材料的种类、用量的增加和极端使用条件的扩大，其老化问题日益突出，因而对其老化规律、老化机理和防老化的研究也变得日益重要。
本文主要针对其发生老化的原因进行讨论，找出预防老化的相应对策。
一、高分子材料的老化（一）高分子材料老化的表现1、由于高分子材料品种不同，使用条件各异，因而有不同的老化现象和特征。
对于高分子制品来说，生胶经久贮存时会变硬、变脆或者发粘；高分子薄膜制品（如雨衣、雨布等）经过日晒雨淋后会变色，变脆以至破裂；在户外架设的电线、电缆，由于受大气作用会变硬、破裂，以至影响绝缘性；汽车轮胎和飞机轮胎使用日久后会发生龟裂；在实验室中的胶管会变硬或发粘；有些高分子制品还会受到霉菌作用而导致破坏等等。
农用塑料薄膜经过日晒雨淋后发生变色、变脆、透明度下降；航空有机玻璃用久后出现银纹、透明度下降；2、高分子材料老化发生的变化：首先是外观的改变，出现斑点、裂缝、污渍、喷霜、银纹、发粘、粉化、起皱、翘曲、焦烧、收缩、光学颜色的变化以及光学畸变。
其次是使用方面的改变，使用方面的改变又包括物理性能改变，流变性能、溶胀性、溶解性、耐寒性以及耐热、透气透水等性能的变化。
还有力学性能发生改变，相对伸长率、弯曲强度、拉伸强度、冲击强度、应力松驰、剪切强度等性能的变化。
影响聚氯乙烯树脂质量的因素与优化措施摘要：聚氯乙烯树脂是化工生产的重要原材料之一，同时也是现阶段企业核心竞争力的主要来源。
本文结合现阶段我国聚氯乙烯树脂树脂的质量现状，首先介绍了影响聚氯乙烯树脂质量的影响因素，其次对聚氯乙烯树脂质量优化的途径进行了探讨，希望可以有效提升聚氯乙烯树脂质量控制水平，为行业的可持续健康发展做出积极的贡献。
关键词：聚氯乙烯树脂；质量因素；优化策略引言随着我国聚氯乙烯树脂生产工业水平的不断提升，如何提升产品质量，占据市场主动权成为各个生产企业需要优先解决的问题。
目前，我国的聚氯乙烯树脂生产质量控制新指标已经出台，成为许多企业生产过程中的限制发展因素。
为了进一步开发出适应企业生产需求的生产工艺，同时也为了进一步提升我国聚氯乙烯树脂生产稳定性与技术效果，现就影响聚氯乙烯树脂质量的因素分析介绍如下。
一、原材料影响聚氯乙烯树脂质量的因素1.分散剂在整个聚氯乙烯树脂生产过程中，分散剂主要扮演着防止颗粒凝结的作用。
根据生产的实际流程设计要求，分散剂一般选择水溶性的有机高分子以及非水溶性的无机粉末。
随着科学技术的快速发展，特别是悬浮聚合技术的有效应用，目前许多企业在聚氯乙烯树脂生产过程中已经开始采取复合分散体系来满足生产是角球。
通过有机、无机材料相互结合的模式，添加少量的活性表面剂，从而在满足基本生产要求的情况下进一步提升生产质量。
分散剂、搅拌设备是影响聚合物颗粒度的关键因素，针对一些特定的反应设备而言，搅拌的流程也相对固定，此时分散剂的选择就成为影响最终聚氯乙烯树脂质量的关键条件。
根据现阶段市场上分散剂的类型来看，针对聚氯乙烯树脂颗粒度的影响主要体现在加工性能与稳定性等层面，微观上来看，则主要体现在平均粒径、颗粒度的分布以及形态特征分布等方面。
针对悬浮聚合树脂而言，分散剂的选择需要搭配转化率、搅拌频率进行科学选择，从而满足生产的要求。
2.引发剂引发剂对于聚氯乙烯树脂质量的影响主要在于聚合生产过程速率、分子质量以及分布指标等。

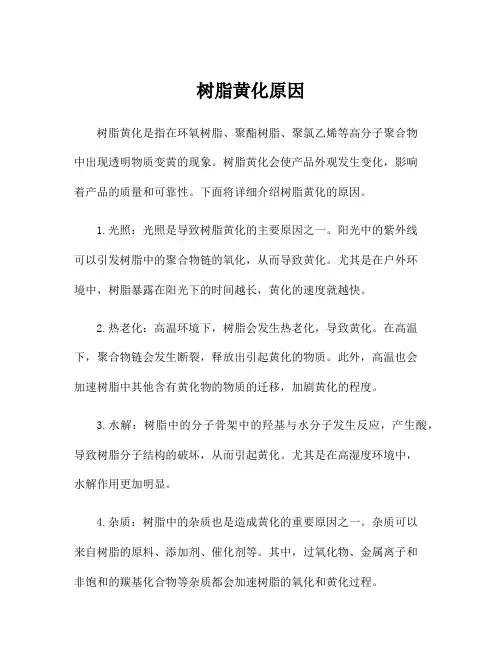

树脂黄化原因树脂黄化是指在环氧树脂、聚酯树脂、聚氯乙烯等高分子聚合物中出现透明物质变黄的现象。
树脂黄化会使产品外观发生变化，影响着产品的质量和可靠性。
下面将详细介绍树脂黄化的原因。
1.光照：光照是导致树脂黄化的主要原因之一。
阳光中的紫外线可以引发树脂中的聚合物链的氧化，从而导致黄化。
尤其是在户外环境中，树脂暴露在阳光下的时间越长，黄化的速度就越快。
2.热老化：高温环境下，树脂会发生热老化，导致黄化。
在高温下，聚合物链会发生断裂，释放出引起黄化的物质。
此外，高温也会加速树脂中其他含有黄化物的物质的迁移，加剧黄化的程度。
3.水解：树脂中的分子骨架中的羟基与水分子发生反应，产生酸，导致树脂分子结构的破坏，从而引起黄化。
尤其是在高湿度环境中，水解作用更加明显。
4.杂质：树脂中的杂质也是造成黄化的重要原因之一。
杂质可以来自树脂的原料、添加剂、催化剂等。
其中，过氧化物、金属离子和非饱和的羰基化合物等杂质都会加速树脂的氧化和黄化过程。
5.酸、碱环境：树脂在酸、碱环境中，特别是存在酸、碱溶液中，会发生化学反应，导致树脂黄化。
这是因为酸、碱能够催化树脂中的氧化反应，从而引发黄化。
6.氯化剂：环氧树脂中含有氯化剂时，可能会产生黄化现象。
氯化剂可以引起环氧树脂中的氯化反应，产生氯化的产物，导致树脂发生黄化。
7.暴露于有害气体和蒸汽：一些有害气体和蒸汽，例如二氧化硫、氨气等，会与树脂中的成分发生反应，导致树脂发生黄化。
8.沉淀和结晶：树脂中一些成分在长时间闲置或密封不良的情况下，会发生沉淀和结晶现象，进而引起黄化。
综上所述，树脂黄化的原因包括光照、热老化、水解、杂质、酸碱环境、氯化剂、有害气体和蒸汽的暴露，以及沉淀和结晶。
为避免树脂黄化，我们可以在产品设计和生产过程中注意选择合适的树脂材料，加强工艺控制，确保密封和储存条件，以及避免暴露于有害环境和光照下。
同时，也可以采用一些黄化抑制剂，如紫外线吸收剂和抗氧剂等，来延缓树脂黄化的过程，提高产品的质量和可靠性。
提高PVC热稳定性的方法摘要：PVC树脂以其廉价和优良的性能而被广泛使用，是目前世界上最常用的塑料之一。
近几年来，由于下游加工业的发展和市场竞争加剧，加工业对于PVC材料的耐热性要求也越来越高。
PVC热稳定性是其在生产及应用中的一项重要特性，它以PVC因热分解而变色及脱盐的数量作为测定标准。
本文总结了提高PVC热稳定性的几种方法，并对PVC树脂热稳定性的衡量指标进行了详细的阐述，以其对相关研究人员有所帮助。
关键词：PVC；热稳定性；方法前言PVC具有高强度、高阻燃性、耐腐蚀性、绝缘性好、成本低等优异的理化性质，是最早被工业化制备的一种新型材料，在工业、农业、建筑等领域具有广阔的应用前景。
然而，PVC因其自身的分子结构，在光照、温度等环境因素的影响下，极易因HCl的脱出而产生热分解，使产品的色泽变深或变色，进而造成机械等性能的降低。
在评估树脂性能时，热稳定性是一项非常重要的指标，因此，应对其热稳定性进行研究，以便更好地对其生产进行指导，适应下游市场的需要，从而提升企业的市场竞争力。
1PVC树脂热稳定性的衡量指标如果PVC树脂自身的耐热性较差，则需要对其进行更多的耐热性处理。
如果PVC树脂的热稳定性时间有很大波动性，将使生产厂家在生产过程中经常需要修改工艺配方。
目前，国家对PVC树脂热稳定性没有明确的规定，据悉，在PVC树脂加工行业中，一般认为PVC树脂的热稳定时间（温度180℃）以4min以上为最佳，少于3min，产品的加工就会受到影响[1]。
2PVC树脂热稳定性的影响因素2.1分子链结构PVC在除去盐分后，可以生成分子链结构，结果表明，在自由基聚合反应中，PVC结构中存在着分子链的生成。
同时，随着脱盐速率的提高，高分子链中形成共轭双键的几率也随之提高，导致树脂及产品呈暗色。
2.2HClHCl具有催化加快降解的效果，但也会影响变色。
所以，在PVC降解过程中，及时将HCl脱除，有利于PVC树脂的耐热性。

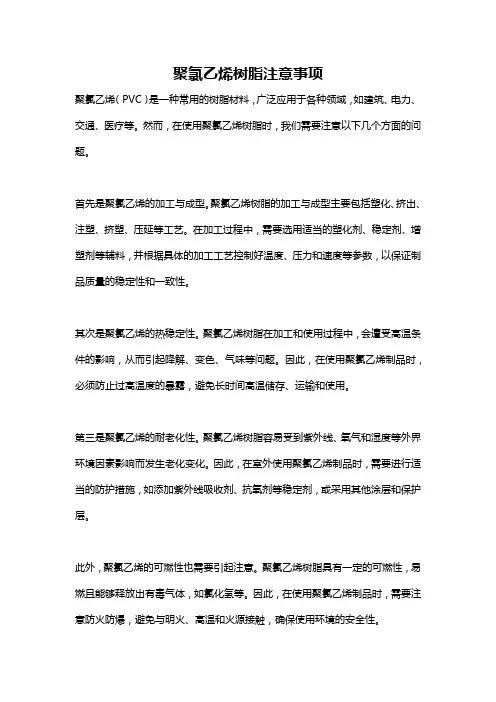

聚氯乙烯树脂注意事项聚氯乙烯（PVC）是一种常用的树脂材料，广泛应用于各种领域，如建筑、电力、交通、医疗等。
然而，在使用聚氯乙烯树脂时，我们需要注意以下几个方面的问题。
首先是聚氯乙烯的加工与成型。
聚氯乙烯树脂的加工与成型主要包括塑化、挤出、注塑、挤塑、压延等工艺。
在加工过程中，需要选用适当的塑化剂、稳定剂、增塑剂等辅料，并根据具体的加工工艺控制好温度、压力和速度等参数，以保证制品质量的稳定性和一致性。
其次是聚氯乙烯的热稳定性。
聚氯乙烯树脂在加工和使用过程中，会遭受高温条件的影响，从而引起降解、变色、气味等问题。
因此，在使用聚氯乙烯制品时，必须防止过高温度的暴露，避免长时间高温储存、运输和使用。
第三是聚氯乙烯的耐老化性。
聚氯乙烯树脂容易受到紫外线、氧气和湿度等外界环境因素影响而发生老化变化。
因此，在室外使用聚氯乙烯制品时，需要进行适当的防护措施，如添加紫外线吸收剂、抗氧剂等稳定剂，或采用其他涂层和保护层。
此外，聚氯乙烯的可燃性也需要引起注意。
聚氯乙烯树脂具有一定的可燃性，易燃且能够释放出有毒气体，如氯化氢等。
因此，在使用聚氯乙烯制品时，需要注意防火防爆，避免与明火、高温和火源接触，确保使用环境的安全性。
此外，聚氯乙烯树脂的影响因素还包括材料的选择与配比、加工设备的操作和维护、产品的储存和运输等。
在选择聚氯乙烯树脂时，需要考虑其物理性能、热稳定性、耐化学性等因素，并根据具体的使用要求进行合理的材料配比。
在使用过程中，需要根据实际情况选择合适的加工设备，并进行定期的维护和保养，以确保设备的正常运行和产品的质量稳定性。
同时，在产品的储存和运输过程中，需要避免阳光直射、高温高湿等条件的影响，以防止产品受潮变质、老化变色等问题的发生。
综上所述，使用聚氯乙烯树脂时，我们需要注意加工与成型、热稳定性、耐老化性、可燃性等问题，并采取相应的措施和控制措施，以确保产品质量和使用安全。

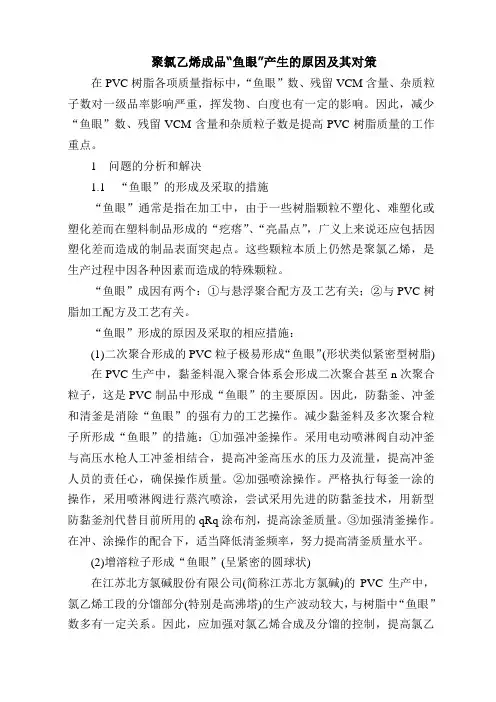

聚氯乙烯成品“鱼眼”产生的原因及其对策在PVC树脂各项质量指标中，“鱼眼”数、残留VCM含量、杂质粒子数对一级品率影响严重，挥发物、白度也有一定的影响。
因此，减少“鱼眼”数、残留VCM含量和杂质粒子数是提高PVC树脂质量的工作重点。
1 问题的分析和解决1.1 “鱼眼”的形成及采取的措施“鱼眼”通常是指在加工中，由于一些树脂颗粒不塑化、难塑化或塑化差而在塑料制品形成的“疙瘩”、“亮晶点”，广义上来说还应包括因塑化差而造成的制品表面突起点。
这些颗粒本质上仍然是聚氯乙烯，是生产过程中因各种因素而造成的特殊颗粒。
“鱼眼”成因有两个：①与悬浮聚合配方及工艺有关；②与PVC树脂加工配方及工艺有关。
“鱼眼”形成的原因及采取的相应措施：(1)二次聚合形成的PVC粒子极易形成“鱼眼”(形状类似紧密型树脂)在PVC生产中，黏釜料混入聚合体系会形成二次聚合甚至n次聚合粒子，这是PVC制品中形成“鱼眼”的主要原因。
因此，防黏釜、冲釜和清釜是消除“鱼眼”的强有力的工艺操作。
减少黏釜料及多次聚合粒子所形成“鱼眼”的措施：①加强冲釜操作。
采用电动喷淋阀自动冲釜与高压水枪人工冲釜相结合，提高冲釜高压水的压力及流量，提高冲釜人员的责任心，确保操作质量。
②加强喷涂操作。
严格执行每釜一涂的操作，采用喷淋阀进行蒸汽喷涂，尝试采用先进的防黏釜技术，用新型防黏釜剂代替目前所用的qRq涂布剂，提高涂釜质量。
③加强清釜操作。
在冲、涂操作的配合下，适当降低清釜频率，努力提高清釜质量水平。
(2)增溶粒子形成“鱼眼”(呈紧密的圆球状)在江苏北方氯碱股份有限公司(简称江苏北方氯碱)的PVC生产中，氯乙烯工段的分馏部分(特别是高沸塔)的生产波动较大，与树脂中“鱼眼”数多有一定关系。
因此，应加强对氯乙烯合成及分馏的控制，提高氯乙烯单体的质量，将单体中高沸物的质量分数控制在1.0×10-4以下。
(3)聚合介质pH值过高易使引发剂分解，产生“快速粒子”，形成“鱼眼”(呈玻璃珠状)在实际生产中，通过严格控制聚合体系的pH值，采用pH值为6.0-7.5的去离子水作聚合用水；并加强进料、升温操作中的衔接工作，缩短进料、升温时间，以减少引发剂的分解。
