通信光缆工程施工与维护ppt课件

(2)轴心错位 ：单模光纤纤芯很细，两根对接光纤轴心错位会影响接续 损耗。当错位1.2μm时，接续损耗达0.5dB。
(3) 轴心倾斜 ：当光纤断面倾斜1°时，约产生0.6dB的接续损耗，如果 要求接续损耗≤0.1dB，则单模光纤的倾角应为≤0.3°
(4) 端面质量：光纤端面的平整度差时也会产生损耗，甚至气泡 (5) 接续点附近光纤物理变形：光缆在架设过程中的拉伸变形，接续光纤熔接时熔接机的异常信息和不良接续结果。
光纤熔接过程中由于熔接机的设置不当，熔接机会出现异常情况， 对光纤操作时，光纤不洁、切割或放置不当等因素，会引起熔接失败。 具体情况如表所示
2024/7/13
24
光纤熔接
4、提高光纤熔接质量的措施
1）一条线路上尽量采用同一批次的优质名牌裸纤 2）敷设光缆按要求进行 3）挑选经验丰富训练有素的光纤接续人员进行接续 4）接续光缆应在整洁的环境中进行 5）选用精度高的光纤端面切割器加工光纤端面 6）熔接机的正确使用
2024/7/13
7
光纤连接
1 光纤连接的种类
❖光纤熔接 是在高压电弧下把两根切割清洗后的光纤连接在一起，
熔接时要把两光纤的接头熔化后接为一体 ❖ 光纤熔接机是专门用于光纤熔接的工具 ❖ 目前工程中主要采用操作方便、接续损耗低的熔接连接方式。 ❖ 光纤端接是把光纤连接器与一根光纤接续然后磨光的过程 ，所以现
或者提供其他的有效方法供技术人员拣破碎的或零星 纤维使用。 4) 决不允许观看已通电的光源、光纤及其连接器 5) 离开工作区之前，所有接触过裸光纤的工作人员必须 立即洗手，并对衣服进行检查
2024/7/13
9
光纤接续要求
2、光纤接续的基本要求
（1）光缆终端接头或设备的布置应合理有序，安装位置需安全稳定， 其附近不应有可能损害它的外界设施，例如热源和易燃物质等。

2．造成光纜線路障礙的原因分析
（1）挖掘 （2）技術操作錯誤 （3）鼠害 （4）車輛損傷 （5）火災
（6）射擊 （7）洪水 （8）溫度的影響 （9）電力線的破壞 （10）雷擊
3．光纜線路障礙的統計與計算
（1）光纜線路障礙統計 （2）障礙計算
4．光纜線路障礙處理要求
光纜搶（維）修中心應熟悉光纜線路 資料，熟練掌握線路搶修作業程式、障礙 測試方法和光纜接續技術，加強搶修車輛 管理，隨時做好搶修準備。
正式修復時，則應儘量保持重要通信 不中斷。一般應先熔接光纜中未搶代通的 光纖，端站測試合格後，即可將業務倒換 到已修復的光纖上，再進行其他光纖的修 復，完成後再將業務倒換到原主用光纖上。

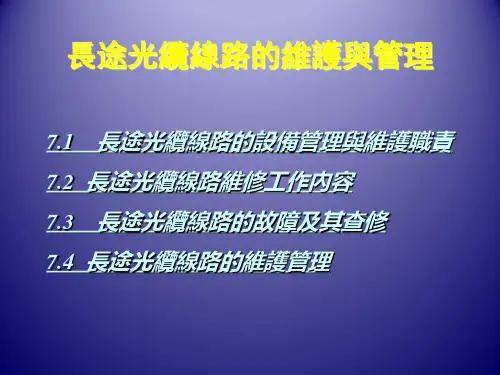

7.4 長途光纜線路的維護管理
7.4.1 品質管理
光纜線路維護品質檢查，包括包 線員之間的相互檢查，維護單位之間 的聯合檢查和各級領導幹部對所屬各 維護單位，包線員的檢查以及包線員 在維修過程中的自查。
1．光纜線路障礙點的應急搶代通
（1）實施搶代通的條件
（2）TRS-9702光纜應急搶代通系統介 紹
① TRS-9702光纜應急搶代通系統的特點 ② 主要技術指標
③ TRS-9702光纜應急搶代通系統的構成
2．光纜線路障礙點的修復
光纜線路障礙點的修復分為直接修復和 正式修復兩種情況。
直接修復應首先完成主用光纖的熔接、 端站測試，合格後即可將業務開通或倒換回 來，然後再進行其他光纖的熔接。
2．長途光纜機線設備的分界
長途光纜機線設備的分界是以長途光 纜進入局（中繼站）的第一個活接頭為界， 連接器屬機務部門維護，連接器以外由線 務部跨省的長途光纜線路維護段落的劃 分，以接近省界的中繼站為界，中繼站由 其所在省維護，條件特殊的可以省界或以 接近省界的地點為界，具體界限的劃分由 相關省電信公司協商確定。一級線路分界 點的確定和變動，應報集團公司備案。

光缆故障可能导致数据传输中断或泄露，增加数据安全风险。
数据安全风险
故障原因复杂
光缆故障可能涉及多种因素，如环境、施工、人为等，增加了故障定位的复杂性。
故障点难以确定
光缆故障点可能涉及多个因素，需要逐一排查，增加了排查难度。
高成本高风险
对于一些特殊地段，如海底光缆，排查和修复故障需要投入大量人力物力，存在较高成本和风险。
xx年xx月xx日
光缆隐患及相关维护措施
介绍光缆及隐患常见光缆隐患及原因分析光缆维护措施及应用案例总结与展望
contents
目录
01
介绍光缆及隐患
结构
光缆由光纤和保护层组成，其中光纤是传输光信号的核心元件。
分类
按敷设方式可分为架空光缆、埋地光缆和管道光缆等。
光缆的基本知识
光缆隐患的种类和来源
光纤衰减、断裂、龟裂等。
老化
机械损伤
腐蚀
安装不当
施工损伤、自然灾害等。
化学腐蚀、电腐蚀等。
弯曲半径过小、光纤熔接点过多等。
传输损耗增加、误码率上升等。
通信质量下降
通信中断、时延增加等。
网络故障
信息泄露、网络攻击等。
安全问题
隐患对通信网络的影响
02
常见光缆隐患及原因分析
常见光缆故障及发生原因
由于施工或外力因素导致光缆断裂、变形等故障。
故障排查与定位的难点
03
光缆维护措施及应用案例
定期对光缆进行巡检，及时发现隐患，采取预防措施，避免故障发生。
定期巡检
定期测试
定期清理
定期进行光缆传输性能测试，确保光缆传输质量稳定可靠。
定期清理光缆表面的尘埃、杂物，防止潮湿和腐蚀。

光纤规格代号：光纤的规格由光纤数和光纤类别组成。 光纤数目代号：用光缆中同类别光纤的实际有效数目的数字
表示。 光纤类别代号：用大写A表示多模光纤，大写B表示单模光纤，
再以数字和小写字母表示不同种类、类型的光纤。
Байду номын сангаас30上一页
举例
光缆型号为：GYTA53－4х2D10/125其表 示意义为通信室（野）外光缆，金属加 强构件，松套层绞结构，油膏填充式结 构铝－聚乙烯粘结护套，皱纹钢带铠装， 内 装 8 根 纤 芯 直 径 为 10µm 、 包 层 直 径 125µm的常规单模光纤。
25上一页
光缆型式组成
光缆型式有五部分组成如上图
26上一页
光缆型式组成
分类的代号及其意义为：
GY－通信用室（野）外光缆。 GR－通信用 软光缆。 GJ－通信用室（局）内光缆。 GS －通信设备室内光缆。 GH－通信用海底光 缆。GT－通信用特殊光缆。
加强构件的代号及其意义为：
无符号－金属加强构件； F－非金属加强构 件； G－金属重型加强构件；H－非金属重 型加强构件。
材料色散：光纤材料的折射率随光波长的变化而变化，从而 引起脉冲展宽的现象称为材料色散。不同波长的光脉冲将有 不同的传播速度，在到达出射端面时将产生时延差，从而使 脉冲展宽。
波导色散和极化色散就不作介绍。在多模光纤中，主要存在
模式色散、材料色散和波导色散；单模光纤中不存在模式色
散，而只存在材料色散和波导色散。
14上一页
常见光纤名词
模式——光学波动理论认为，光纤是一种传光 的波导，光波在光纤中只能以一定形式的电磁 场分布进行传输，这种周期性的电磁分布称为 模式，通常为模。
截止波长：截止波长是指单模光纤通常存在某 一波长，当所传输的光波长超过该波长时，光 纤就只能传播一种模式（基模）而在该波长之 下，光纤可能传播多种模式。
