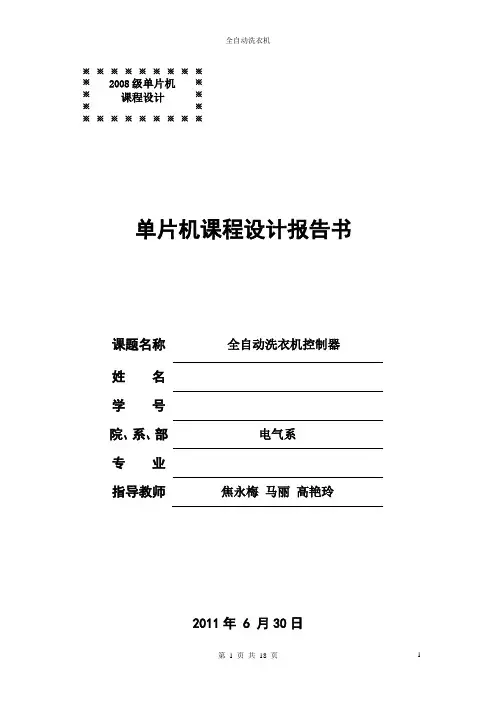

单片机课程设计报告书课题名称 全自动洗衣机控制器姓 名学 号 院、系、部 电气系专 业指导教师焦永梅 马丽 高艳玲2011年 6 月30日※※※※※※※※※ ※※※※ ※※ ※※※※※※※※※2008级单片机 课程设计全自动洗衣机控制器一、设计目的1、能够对电子电路、电器元件、焊接电路板等方面的知识有实践了解，能够独立根据题目要求实掌握编写程序、调试程序、软件仿真及与硬件结合等能力。
2、熟悉80C51单片机的内部结构和功能及I/O分配，合理使用其内部寄存器、存储器、位寻址。
能够完成全自动洗衣机的软件编程设计工作。
3、为实现预期六种功能，能够对系统进行单步调试和整体执行调试，并能够对出现的功能故障和不合理的设计思路进行调试分析，及时修改相关软硬件。
4、对全自动洗衣机软件编程、单步调试、相关硬件设备的使用技能等方面得到真正的实践机会，把软硬件结合，克服其中的种种问题，最后是自己的单片编程能力得到大范围提高。
二、设计要求1、洗涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键时，进入洗涤过程。
首先进水阀通电，打开进水开关，向洗衣机供水；当到达预定水位时，水位开关接通，进水阀断电关闭，停止进水；电机接通电源，带动波轮旋转，形成洗衣水流。
电机是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2、脱水过程。
洗涤或漂洗过程结束后，电机停止转动，排水阀通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3、漂洗过程。
与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
4、具有弱、强洗涤功能要求强洗时正反转驱动时间各为4S，间歇时间为1S；弱洗时正反转驱动时间各为3S，间歇时间为2S。
洗衣机的标准洗衣程序是：洗涤——脱水——漂洗——脱水——漂洗——脱水——漂洗——脱水。
全自动洗衣机控制系统一．题义分析及解决方案1.题义需求分析题目要求设计一个全自动洗衣机控制系统。
可以用若干个按键来实现对洗衣机的控制，让其有两种洗衣模式分的水流别是普通水流和柔和水流以及两种洗衣程序即标准程序和经济程序。
程序中要实现电机正转反转的功能，而且在各个状态中都应该通过LED晶体二极管显示洗衣机运行状态，最后在洗衣工作完成后，由蜂鸣器发出声响，表示衣物已洗干净。
由此可见，本课程设计大致上需要一个8255A芯片来控制整个程序的连接以及输入输出，若干个LED二极管来显示洗衣机运行状态，一个步进电机，逻辑开关，一个继电器来控制阀门的闭合，最后还需要一个蜂鸣器来提示洗衣过程的结束。
2.解决问题的方法跟思路1）硬件部分：a.选择可编程并行接口芯片8255A，实现自动洗衣机各个控制以及状态的显示输出。
本设计使8255A工作于方式0，即基本输入输出方式；将PA口作为输出口，显示洗衣机工作时的各个状态，即连接LED指示灯；PB口作为输入口，即连接开关按键；PC作为输入口，连接继电器，蜂鸣器，步进电机部件。
b.直接选用LED二极管显示洗衣机工作状态因为其会使实验过程一目了然，而且减少了8255端口的使用，编程上也方便了。
c.由于洗衣机中的电机要有一个正转反转的过程，在本设计中采用了步进电机。
2)软件部分：对8255进行初始化。
将8255的工作方式设定为方式0，即PA、PB、PC三个口能够进行输入输出操作。
PB口作为输入口，与逻辑开关相连，接收开关表示的数值和要控制的相关状态。
PA口连接LED小灯输出运行状态。
在开始时候应将水位设为1即高水位。
PC口连接蜂鸣器，继电器，电机等元件也为输入口。
二.硬件设计1.选择芯片8255(1)芯片8255A在本次设计中的作用8255A主要是用作数据的输入和输出接口，将逻辑开关的所输入的值接收进来，并且可以将数值进行输出，电源为+5V。
具体的讲就是控制洗衣机运行时候的各个流程，以及其间的状态显示和后来的报警。
