压缩空气供气系统节能手册

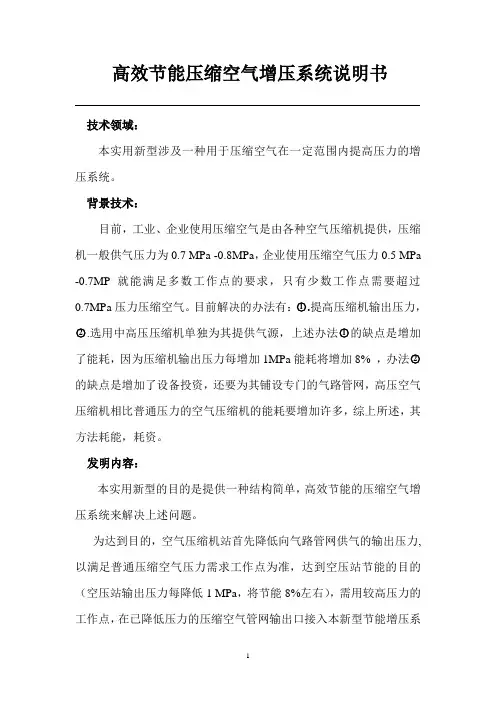

高效节能压缩空气增压系统说明书技术领域：本实用新型涉及一种用于压缩空气在一定范围内提高压力的增压系统。

背景技术：目前，工业、企业使用压缩空气是由各种空气压缩机提供，压缩机一般供气压力为0.7 MPa -0.8MPa，企业使用压缩空气压力0.5 MPa -0.7MP就能满足多数工作点的要求，只有少数工作点需要超过0.7MPa压力压缩空气。

目前解决的办法有：○1.提高压缩机输出压力，○2.选用中高压压缩机单独为其提供气源，上述办法○1的缺点是增加了能耗，因为压缩机输出压力每增加1MPa能耗将增加8% ，办法○2的缺点是增加了设备投资，还要为其铺设专门的气路管网，高压空气压缩机相比普通压力的空气压缩机的能耗要增加许多，综上所述，其方法耗能，耗资。

发明内容：本实用新型的目的是提供一种结构简单，高效节能的压缩空气增压系统来解决上述问题。

为达到目的，空气压缩机站首先降低向气路管网供气的输出压力,以满足普通压缩空气压力需求工作点为准，达到空压站节能的目的（空压站输出压力每降低1 MPa，将节能8%左右），需用较高压力的工作点，在已降低压力的压缩空气管网输出口接入本新型节能增压系统，利用管网中的压缩空气为动力，驱动增压装置，以达到增压目的.增压后的压缩空气储存在储气罐内，以较高压力向用气设备供气，调整调压装置，可以使增压系统输出一定压力范围内的压缩空气，以满足不同用气压力场合的需求，达到了用较少能耗，输出较低压力，满足不同场合用气需求，降低了企业生产成本。

附图说明结合附图对本实用新型做进一步说明，图一为本实用新型的结构示意图.图示:1.空压站管网输气口2.系统进气口3.气源处理4.气控单向阀5.增压储气罐6.调压器7.增压前压力指示8.气动增压泵9.增压后压力指示10.高压出气口如图一所示,自1处将气源按入系统进气口2,压缩空气经气源3处理后,一路沿气控单向阀瞬间进入储气罐5,气控单向阀两侧压力平衡,另一路压缩空气经调压器6进入气动增压泵增压,增压后的压缩空气储存在储气罐5内,经高压出气口向设备供气。

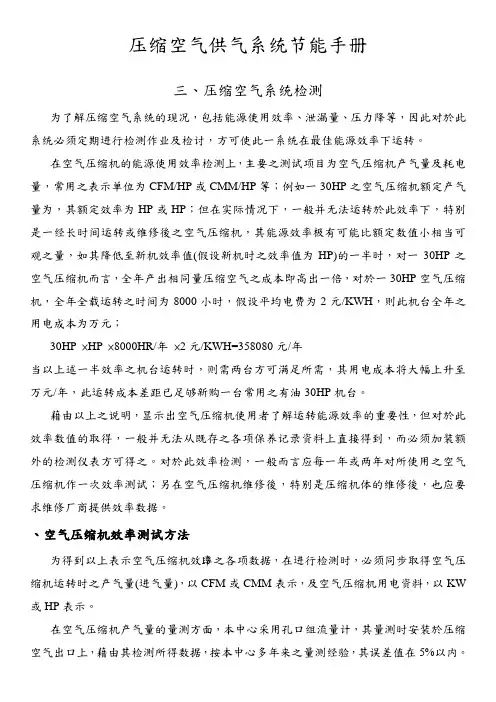

压缩空气供气系统节能手册三、压缩空气系统检测为了解压缩空气系统的现况，包括能源使用效率、泄漏量、压力降等，因此对於此系统必须定期进行检测作业及检讨，方可使此一系统在最佳能源效率下运转。

在空气压缩机的能源使用效率检测上，主要之测试项目为空气压缩机产气量及耗电量，常用之表示单位为CFM/HP或CMM/HP等；例如一30HP之空气压缩机额定产气量为，其额定效率为HP或HP；但在实际情况下，一般并无法运转於此效率下，特别是一经长时间运转或维修後之空气压缩机，其能源效率极有可能比额定数值小相当可观之量，如其降低至新机效率值(假设新机时之效率值为HP)的一半时，对一30HP之空气压缩机而言，全年产出相同量压缩空气之成本即高出一倍，对於一30HP空气压缩机，全年全载运转之时间为8000小时，假设平均电费为2元/KWH，则此机台全年之用电成本为万元；30HP ×HP ×8000HR/年×2元/KWH=358080元/年当以上述一半效率之机台运转时，则需两台方可满足所需，其用电成本将大幅上升至万元/年，此运转成本差距已足够新购一台常用之有油30HP机台。

藉由以上之说明，显示出空气压缩机使用者了解运转能源效率的重要性，但对於此效率数值的取得，一般并无法从既存之各项保养记录资料上直接得到，而必须加装额外的检测仪表方可得之。

对於此效率检测，一般而言应每一年或两年对所使用之空气压缩机作一次效率测试；另在空气压缩机维修後，特别是压缩机体的维修後，也应要求维修厂商提供效率数据。

、空气压缩机效率测试方法13为得到以上表示空气压缩机效率之各项数据，在进行检测时，必须同步取得空气压缩机运转时之产气量(进气量)，以CFM或CMM表示，及空气压缩机用电资料，以KW 或HP表示。

在空气压缩机产气量的量测方面，本中心采用孔口组流量计，其量测时安装於压缩空气出口上，藉由其检测所得数据，按本中心多年来之量测经验，其误差值在5%以内。

压缩空气系统节能压缩空气系统节能1、概述1.1 背景介绍压缩空气系统是许多工业和商业设施的重要能源消耗者。

传统的压缩空气系统使用大量的电能来运行，导致能源浪费和高昂的运营成本。

因此，实施节能措施对于提高设施的能效和降低运营成本至关重要。

1.2 目标本文档旨在提供一套综合的压缩空气系统节能指南，帮助设施管理团队和工程师了解如何有效地优化压缩空气系统，以减少能源消耗并提高设施的能效。

2、压缩空气系统分析2.1 系统布局2.1.1 气源2.1.2 压缩机2.1.2.1 类型选择2.1.2.2 多台联动2.1.2.3 节能控制2.1.3 储气罐2.1.4 干燥处理2.1.4.1 制氮系统2.1.4.2 制冷干燥机2.1.4.3 吸附干燥机2.1.4.4 膜干燥机2.1.5 过滤系统2.1.5.1 气体过滤器2.1.5.2 水分分离器2.1.6 配气系统2.2 系统性能评估2.2.1 压力损失分析2.2.2 能耗评估2.2.3 效率评估3、压缩空气系统节能措施3.1 运行调整3.1.1 压缩机负载控制3.1.2 压力控制优化3.1.3 定期维护保养3.2 系统更新和升级3.2.1 更换高效压缩机3.2.2 更新控制系统3.2.3 优化干燥设备3.2.4 安装节能控制装置3.3 漏气管理3.3.1 漏气检测3.3.2 漏气修复3.4 管道绝热3.5 智能系统监控4、资源回收利用4.1 废热利用4.2 废气利用4.3 废水处理附件：1、压缩空气系统能耗计算表格2、压缩空气系统节能设备推荐清单法律名词及注释：1、能源管理法：国家能源管理体制改革的法律基础，旨在提高能源资源利用效率和保护环境。

2、节能法：旨在保护和改善环境，提高能源利用效率，节约能源的法律法规。

压缩空气供气系统节能手册撰写人:庄朝焮财团法人中技社节能技术发展中心目录一、前言 (1二、压缩空气供给系统概论 (2三、压缩空气系统检测 (13四、空气压缩机节能措施 (18五、空气调质设备节能措施 (33六、压缩空气管线节能措施 (40七、编后语 (50八、参与文献 (51一、前言近年来,由于自动化设备在各行各业的普及,而气动设备的安全、洁净、易于控制、取得容易等有利因素,因此被广泛应用于自动化设备上。

但为提供压力、洁净程度适合之压缩空气,各工厂必须安装、配置一压缩空气供给系统;然而对此系统的管理上,由于大部份供气系统除安装压力表外,并无安装其它合适的计量仪表,如流量计、电力瓦时表、温度计等,对于所使用系统之运转状况,如现场实际需求量、实际供气量、压缩机供气效率、现场泄漏量等,无法充份掌握,进而适时的提出各项改善方案,降低压缩空气系统的运转成本。

财团法人中技社节能技术发展中心(以下简称本中心多年来协助政府及产业界推动能源节约工作,有鉴于业者对于压缩空气系统的倚重,但又无法由既有仪表之数据上,得知空气压缩机的日耗电量、产气量、日负载、能源效率、空气管线的泄漏量等更进一步信息,进而分析出系统上的各种问题,并寻求解决之道;为此本中心于多年前,自加拿大引进较为简易之检测技术,经多年来协助业者分析、诊断各种压缩空气系统,前后共检测过数十个工厂上百部各式空气压缩机,协助业者发掘出压缩空气系统使用上的各种问题,并提出各项对策,以供其参考改善。

本手册即将过去几年服务所得之经验加以整理,期望能对业界在压缩空气系统的使用上,有进一步的帮助。

1二、压缩空气供给系统概论压缩空气供给系统所包括之设备有空气压缩机、干燥设备、过滤设备、输送管线等主要组件。

而其中更以空气压缩机为最大能源耗用者,也因此在压缩空气系统的能源节约上,必须要求空气压缩机的高效率运转。

为达此一目的,除对空气压缩机制造销售商所提供之各项描述机台特性之数值有所认识外,另对可供选用之各类型空气压缩机及其特性亦必须有基本的认识。

壓縮空氣供氣系統節能手冊目錄一、前言 (1)二、壓縮空氣供給系統概論 (2)三、壓縮空氣系統檢測 (13)四、空氣壓縮機節能措施 (18)五、空氣調質設備節能措施 (33)六、壓縮空氣管線節能措施 (40)七、編後語 (50)八、參與文獻 (51)一、前言近年來，由於自動化設備在各行各業的普及，而氣動設備的安全、潔淨、易於控制、取得容易等有利因素，因此被廣泛應用於自動化設備上。

但為提供壓力、潔淨程度適合之壓縮空氣，各工廠必須安裝、配置一壓縮空氣供給系統；然而對此系統的管理上，由於大部份供氣系統除安裝壓力錶外，並無安裝其他合適的計量儀錶，如流量計、電力瓦時錶、溫度計等，對於所使用系統之運轉狀況，如現場實際需求量、實際供氣量、壓縮機供氣效率、現場洩漏量等，無法充份掌握，進而適時的提出各項改善方案，降低壓縮空氣系統的運轉成本。

財團法人中技社節能技術發展中心(以下簡稱本中心)多年來協助政府及產業界推動能源節約工作，有鑒於業者對於壓縮空氣系統的倚重，但又無法由既有儀錶之數據上，得知空氣壓縮機的日耗電量、產氣量、日負載、能源效率、空氣管線的洩漏量等更進一步資訊，進而研判出系統上的各種問題，並尋求解決之道；為此本中心於多年前，自加拿大引進較為簡易之檢測技術，經多年來協助業者分析、診斷各種壓縮空氣系統，前後共檢測過數十個工廠上百部各式空氣壓縮機，協助業者發掘出壓縮空氣系統使用上的各種問題，並提出各項對策，以供其參考改善。

本手冊即將過去幾年服務所得之經驗加以整理，期望能對業界在壓縮空氣系統的使用上，有進一步的助益。

1二、壓縮空氣供給系統概論壓縮空氣供給系統所包括之設備有空氣壓縮機、乾燥設備、過濾設備、輸送管線等主要元件。

而其中更以空氣壓縮機為最大能源耗用者，也因此在壓縮空氣系統的能源節約上，必須要求空氣壓縮機的高效率運轉。

為達此一目的，除對空氣壓縮機製造銷售商所提供之各項描述機台特性之數值有所認識外，另對可供選用之各類型空氣壓縮機及其特性亦必須有基本的認識。

（完整版）压缩空⽓系统设计⼿册压缩空⽓中⽔分的含量及影响( )⼀般⼤⽓中的⽔份皆呈⽓态，不易觉察其存在，若经空⽓压缩机压缩及管路冷却后，则会凝结成⽔滴。

［例如］在⼤⽓温度30℃，相对温度75℃状况下，⼀台空⽓压缩机，吐出量为3m3/min，⼯作压⼒为0.7Mpa，运转24⼩时压缩空⽓中约含有100升的⽔份。

压缩空⽓系统中⽔分的影响：⼀、压缩空⽓管路快速腐蚀，压降增加；设定压⼒提⾼1kgf/cm2G,动⼒输出增加5%-7%，或减少排⽓量6%-8%。

⼆、设备严重故障，增加维修保养费⽤；1.腐蚀零件。

2.阻塞⽓控仪器。

3.降低⽓动⼯具的效率。

三、破坏产品品质，产品不良率提⾼；1.应⽤产品清洁时，造成湿⽓污染。

2.应⽤喷漆涂装时，影响产品品质。

四、影响⽣产流程，⽣产能量降低；1.粉体输送时，易阻塞管线。

2.⽓动设备故障，⽽停⼯。

----冲刷掉⽓动⼯具，电机和⽓缸中的润滑油，增加磨损并缩短寿命，提⾼维护成本----使⽓动阀门和控制仪器失灵，影响可靠操作，效率降低----影响油漆和整饰作业质量----引起系统中的⾦属装置腐蚀⽣锈，影响其寿命，并可导致过度压降----⽓流分配成本提⾼(需倾斜管道，设置U形管和滴⽔管)----在冰冻季节，⽔⽓凝结后会使管道及附件冻结⽽损害，或增加⽓流阻⼒，产⽣误动压缩空⽓中油的危害：在⼀些要求⽐较严格的地⽅，⽐如⽓动控制系统中，⼀滴油能改变⽓孔的状况，使原本正常的⾃动运⾏的⽣产线瘫痪。

有时，油还会将⽓动阀门的密封圈和柱要胀⼤，造成操作迟缓，严重的甚⾄堵塞，在由空⽓完成的⼯序中，如吹形件，油还会造成产品外形缺陷或外表污染。

* 油污的主要来源由于⼤部分压缩空⽓系统都使⽤油润滑式压缩机，该机在⼯作中将油汽化成油滴。

它们以两种⽅式形成：⼀种是由于活塞压缩或叶⽚旋转的剪切作⽤产⽣的所谓“分散型液滴”，其直径在1-50um。

另⼀种是在润滑油冷却⾼温的机体时，汽化形成的“冷凝型液滴”，其直径⼀般⼩于1um，这种冷凝油滴通常占油污重量超过50%，占全部油污实际颗粒数量超过99%。

压缩空气系统节能，解锁企业生产新动能
压缩空气系统，是大部分企业生产中必不可少的设备之一，其运
行不仅消耗大量能源，而且还存在能源浪费、设备老化等问题。

所以
如何对压缩空气系统进行节能，提高生产效率，一直是企业关注的焦点。

下面结合实际情况，提出几点有效节能措施。

1.优化设备选择：现在市面上的压缩机种类繁多，企业在选购压
缩空气系统时需要根据自身生产过程，选择合适的压缩机型号。

比如说，不同工艺的生产过程所需要的压缩空气质量和压缩空气耐受程度
是不一样的，选择适合的压缩机能够最大程度上减少能源消耗。

2.加装节能附件：企业在使用压缩空气系统时可以考虑加装节能
措施，比如，增加回收设备、吸附式干燥器等，能够有效降低环境温度，减少透气量，进而减少能源消耗。

3.合理布局与维护：相信很多企业在生产线的设计与建设上都有
合理的规划，不过并不是每个企业都能做到压缩空气系统的合理设计
与规划。

建议企业在新压缩空气系统建设时，能够选取合适的空间和
位置进行设备布置，同时要定期对设备进行维护，及时更换老化配件，确保各部分设备正常运行。

4.正确运行与管理：如何进一步提高节能效果呢？运行和管理非
常重要。

企业可以通过工艺参数控制空气消耗量，加强运行过程监测
与数据记录，观察压缩机系统运行情况，及时发现问题并加以解决，
从而提高整体效率。

总之，压缩空气系统在节能方面还有很多措施可以采取。

企业如果能够落实到位，则可有效降低成本，增强市场竞争力，同时更加环保，为实现可持续发展认真贡献一份力量。

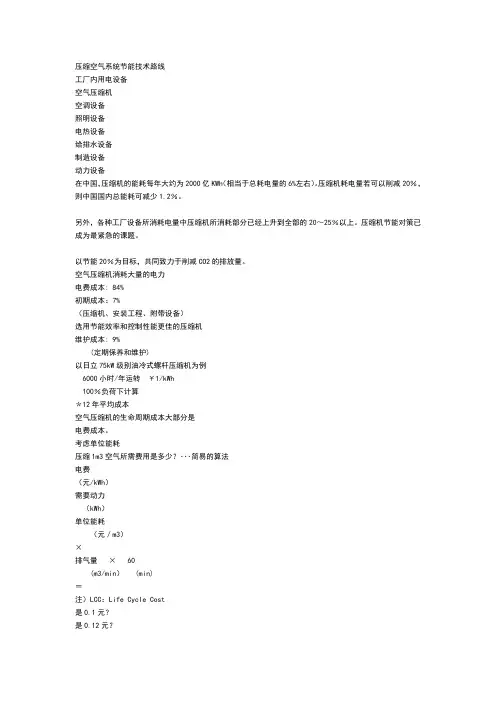

压缩空气系统节能技术路线工厂内用电设备空气压缩机空调设备照明设备电热设备给排水设备制造设备动力设备在中国，压缩机的能耗每年大约为2000亿KWh（相当于总耗电量的6%左右）。
