标准名称：漏电保护器安装和运行GB 13955-92标准编号：GB 13955-92标准正文：国家技术监督局1992-12-19发布1993-05-01实施低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。
3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
①目前，市场上常见的家用漏电保护器额定电流(In)规格有：16A、20A、25A、32A、40A、63A。
②漏电保护器漏电电流的规格有：6 mA、10 mA、30 mA、50 mA、100 mA等。
一般情况下，在家用漏电保护中应选择漏电电流为30 mA的高灵敏度型的漏电保护器。
漏电动作电流值在50 mA及以上的低灵敏度型漏电保护器不能作为家用漏电保护。
但如选择更低的漏电电流值可能会误动作，也影响正常使用。
③安装家用漏电保护器是最可靠、最简便的家庭用电安全防护措施，但是在我国电工技术中还属新课题，个生产厂家的产品型号、技术还没有统一的规范。
④计算公式：先计算出总功率是多少，然后根据功率选择漏电开关。
用功率/电压就等于电流。
比如，用电器总功率4KW，那么4000W/220V=18A。
注意！！！要求漏电开关额定电流要大于负载电流。
一般情况下总漏电开关的选择是按负载电流的1.5倍计算，18A*1.5=27A。
没有27A 的漏电开关，所以漏电开关应该选择32A的。
漏电动作电流选择30MA 的。
扩展资料漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
1.漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。
漏电电流动作保护器GB6829中华人民共和国国家标准漏电电流动作保护器UDC621.316.91(剩余电流动作保护器).014.6GB6829—86 Residual current operated protective devices国家标准局1986-09-03发布1987-07-01实施1引言本标准规定的漏电电流动作保护器(以下简称漏电保护器)主要是用来对有致命危险的人身触电进行保护。
漏电保护器的功能是提供间接接触保护。
额定漏电动作电流不超过30mA的漏电保护器，在其他保护措施失效时，可作为直接接触的补充保护，但不能作为唯一的直接接触保护。
1.1适用范围本标准适用于交流50Hz、额定电压至380V、额定电流至250A的漏电保护器。
1.2主要目的制定本标准的主要目的在于规定：a.漏电保护器的特性；b.正常工作条件；c.漏电保护器的结构和性能要求；d.验证特性和性能要求的试验与规则；e.漏电保护器的标志、包装、运输、贮存的要求。
1.3本标准与其他标准的关系1.3.1本标准和国内标准的关系本标准符合GB1497—85《低压电器基本标准》。
1.3.2本标准和国际标准的关系本标准参照采用IEC755(1983)《剩余电流动作保护装置的一般要求》(指导性文件)。
2名词术语除本标准补充规定的名词术语外，其余应符合有关国家标准规定。
本标准用的“电流”和“电压”，除另有规定外，均为有效值。
2.1间接接触(indirect contact)人或家畜与故障情况下变为带电的外露导电部分的接触。
2.2直接接触(direct contact)人或家畜与带电部分的接触。
2.3漏电电流(residual current)通过漏电保护器主回路电流的矢量和。
2.4漏电电流动作保护器(剩余电流动作保护器)(residual current operated protective device)在规定条件下，当漏电电流达到或超过给定值时能自动断开电路的机械开电器或组合电器。
文件编号：RHD-QB-K6462漏电保护器的安全技术标准版本（解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX漏电保护器的安全技术标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
随着改革开放不断深入发展，人民的生活水平也在不断地提高。
如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉……多种多样的电气设备越来越多地进入千家万户，被众多居民普遍使用。
这些众多的家用电器，对于保护人身与设备的安全意识，引起了国内外人士的广泛关注。
因此，对建筑电气的设计和施工也提出了更高的要求。
当前，在中性点直接接地的380/ 220V 的低压配电系统中，已经开始采取将质量合格参数合格的漏电保护器与接地保护或接零保护正确地配合使用，较好地防止了漏电电击等事故的发生。
1 漏电保护器安装的必要性保护接零一般采用TN-C-S 系统或TN-S 系统，也就是在电源入户之前将零线重复接地，且重复接地电阻≤10Ω。
而在进户之后，工作零线N 与保护零线PE 则须分开。
此时，PE 线与所有用电设备金属外壳通过三孔插座的接地孔连接起来。
而零线在引入配电箱后，应当和相线一样对地绝缘。
如果发生相线碰壳短路情况时，短路电流则经零线和接地极构成闭合回路。
这时回路阻抗很小，短路电流很大，从而此较大的短路电流致使保护开关跳闸，切断电源回路，达到安全保护的目的。
如图1 所示。
短路电流IK = U/Zd 式中：IK—相线碰壳短路电流，A U —相电压，Zd —零线阻抗与重复接地电阻之和，Ω但是，TN-C-S 系统只能对用电设备的外壳在带电时起到保护作用，而对相地短路的情况则不能起到保护作用。
其原因是：在相地短路时(即设备绝缘破损发生的单相对地短路，简称故障短路) ，短路电流要经过设备与地面的自然接触，电阻流向电源中性点。
漏电保护器安装和运行GB 13955-92低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。
3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
标准名称：漏电保护器安装和运行GB 13955-92标准编号：GB 13955-92标准正文：国家技术监督局1992-12-19发布1993-05-01实施低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。
3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。

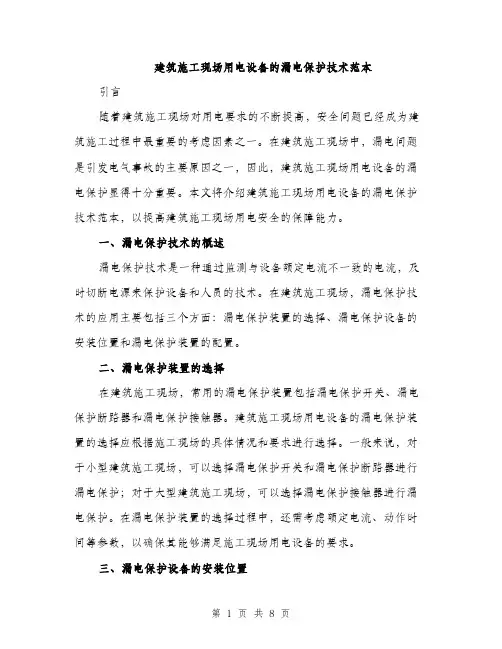

建筑施工现场用电设备的漏电保护技术范本引言随着建筑施工现场对用电要求的不断提高，安全问题已经成为建筑施工过程中最重要的考虑因素之一。
在建筑施工现场中，漏电问题是引发电气事故的主要原因之一，因此，建筑施工现场用电设备的漏电保护显得十分重要。
本文将介绍建筑施工现场用电设备的漏电保护技术范本，以提高建筑施工现场用电安全的保障能力。
一、漏电保护技术的概述漏电保护技术是一种通过监测与设备额定电流不一致的电流，及时切断电源来保护设备和人员的技术。
在建筑施工现场，漏电保护技术的应用主要包括三个方面：漏电保护装置的选择、漏电保护设备的安装位置和漏电保护装置的配置。
二、漏电保护装置的选择在建筑施工现场，常用的漏电保护装置包括漏电保护开关、漏电保护断路器和漏电保护接触器。
建筑施工现场用电设备的漏电保护装置的选择应根据施工现场的具体情况和要求进行选择。
一般来说，对于小型建筑施工现场，可以选择漏电保护开关和漏电保护断路器进行漏电保护；对于大型建筑施工现场，可以选择漏电保护接触器进行漏电保护。
在漏电保护装置的选择过程中，还需考虑额定电流、动作时间等参数，以确保其能够满足施工现场用电设备的要求。
三、漏电保护设备的安装位置在建筑施工现场，漏电保护设备的安装位置是确保漏电保护有效性的关键因素之一。
一般来说，漏电保护设备应安装在施工现场用电设备的输入端和供电电源之间，以实现对电源和设备的全面保护。
此外，漏电保护设备还应根据施工现场的具体情况进行合理的布置和设置，以便于监测和维护。
四、漏电保护装置的配置在建筑施工现场，漏电保护装置的配置应根据用电设备的功率、类型和数量进行合理的配置。
一般来说，对于小型建筑施工现场，每个用电设备都应配置一个独立的漏电保护装置；对于大型建筑施工现场，则可以采用分组配置的方式，将用电设备按照不同的区域或功能进行分组，每个分组配置一个独立的漏电保护装置。
此外，漏电保护装置的配置还应考虑其相对位置，以保证对不同的用电设备进行全面的监测和保护。
建筑施工现场用电设备的漏电保护技术为加强建筑施工现场的用电管理，确保用电安全、可靠，防止触电事故发生，对用电设备选择做好接地保护、接零和三级漏电保护是非常必要的。
接地保护又称保护接地（安全接地），是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏使外壳带电时，操作人员接触设备外壳而触电。
接零保护是将电气设备的金属外壳与供电变压器的中性点相连接，为防止电气设备因绝缘损坏而使人身遭受触电危险。
漏电保护（漏电电流保护）是对有致命危险的触电提供间接的接触保护。
一、保护接地与接零电力建设施工现场采取何种接地与接零方式，与现场的供电方式有关。
（一）中性点非直接接地的低压电网中，电力装置应采用低压接地保护。
（二）在中性点直接接地的低压电网中，电力装置应采用低压接零保护，见图1.有时在中性点直接接地的三相四线制TN—C电网中，做保护中性线PEN重复接地以降低漏电设备外壳的对地电压；减轻因中性线中断而产生的触电危险；保护中性线截面不应小于相线截面的50%，并应尽可能与相线相同。
（三）在使用专用变压器供电的低压电网中，电力装置应采用中性点直接接地的三相五线制（TN—S）保护接零系统——电气设备的金属外壳必须与专用保护零线（PE）可靠连接；专用保护零线应由工作接地线、配电室（箱式变压器）的零线或第一级漏电保护器电源侧的零线引出。
二、接地与接零保护原则（一）保护接地原则在中性点不接地的低压系统中，正常情况下电力建设需要的各种电力装置的不带电的金属外露部分、电能供应的设备外壳都应接地（特殊规定例外）。
1.电机、变压器、携带式或移动式用电器具的金属底座和外壳。
2.电气设备的传动装置。
3.配电、控制、保护用的屏（柜、箱含铁制配电箱）及铆焊、焊工的操作平台等的金属框架和底座。
4.汽油、柴油、机油等储油罐的外壳。
5.20m以上的竖井架（如烟囱施工的中央井架、电动提/升模装置）脚手架、水塔施工用的起重折臂吊、曲线电梯的轨道。
一、参考依据GB/T 6829-2017剩余电流动作保护电器（RCD）的一般要求GB/T 13955-2017剩余电流动作保护装置安装和运行GB 14050-2008系统接地的型式及安全技术要求GB 16916家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)GB 16917家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)GB 20044-2012电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置(PRCD) GB/T 22794-2017家用和类似用途的不带和带过电流保护的F型和B型剩余电流动作断路器GB 28527-2012家用和类似用途的带或不带过电流保护的插座式剩余电流电器（SRCD）二、术语与定义1、负荷群具有共同分支点的所有电力负荷的集合。
2、分级保护漏电保护器分别装设在电源端、负荷群首端、负荷端，构成两级及以上串联保护系统，且各级漏电保护器的主回路额定电流值、剩余电流动作值与动作时间协调配合，实现具有选择性的分级保护。
3、总保护安装在配电台区低压侧的第一级漏电保护器，亦称总保（一级保护）。
4、中级保护安装在总保和户保之间的低压干线或分支线的漏电保护器，亦称中保（二级保护），中保因安装地点、接线方式不同，可分为“三相中保”和“单相中保”。
5、末端保护末端保护是指住宅配电保护（或称户保）或单台用电设备的保护（三级保护）。
三、漏电保护器的应用1、对直接接触电击事故的防护在直接接触电击事故的防护中，漏电保护器只作为直接接触电击事故基本防护措施的补充保护措施（不包括对相与相、相与N线间形成的直接接触电击事故的保护），用于直接接触电击事故防护时，应选用无延时的漏电保护器，其额定剩余动作电流不超过30mA。
2、对间接接触电击事故的防护1）一般要求间接接触电击事故防护的主要措施是采用自动切断电源的保护方式，以防止由于电气设备绝缘损坏发生接地故障时，电气设备的外露可接近导体持续带有危险电压而产生有害影响或电气设备损坏事故，当电路发生绝缘损坏造成接地故障，其接地故障电流值小于过电流保护装置的动作电流值时，应安装漏电保护器。
GB13955-92漏电保护器安装和运行低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1 主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1 引用标准GB3787 手持式电动工具的管理、使用、检查和维修安全技术规程GB6829 漏电电流动作保护器GB4776 电气安全名词术语GB9706.1 医用电气设备第一部分：通用安全要求JB1284 低压断路器3 术语3.1 直接接触direct contact人体、家畜与带电导体的接触。
3.2 间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3 冲击电压不动作型漏电保护器inpulse voltage non-operating type residual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4 总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5 分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
