第三章可靠性设计1

可靠性课程设计一、课程目标知识目标：1. 学生能理解可靠性的基本概念，掌握评估和提升系统或产品可靠性的方法。

2. 学生能够运用所学知识，分析实际案例中存在的可靠性问题，并提出相应的解决策略。

3. 学生了解我国在可靠性领域的发展现状和趋势，认识到可靠性在工程技术领域的重要性。

技能目标：1. 学生能够运用可靠性理论和方法，对简单系统进行可靠性分析和评估。

2. 学生通过小组合作，完成对某一产品或系统的可靠性研究，提高团队协作和问题解决能力。

3. 学生能够运用信息技术手段，收集和整理可靠性相关资料，提高信息处理能力。

情感态度价值观目标：1. 学生通过学习可靠性课程，培养科学、严谨的学习态度，树立正确的价值观。

2. 学生在小组合作中，学会尊重他人，培养团队精神和沟通能力。

3. 学生通过了解可靠性在工程技术领域的作用，激发对相关学科的兴趣，增强社会责任感。

课程性质：本课程为专业基础课，旨在帮助学生建立可靠性基本概念，培养实际应用能力。

学生特点：学生具备一定的物理和数学基础，具有较强的逻辑思维能力和动手能力。

教学要求：结合实际案例，注重理论与实践相结合，提高学生的实际应用能力和创新能力。

通过小组合作、讨论等方式，培养学生的团队协作和沟通能力。

在教学过程中，关注学生的情感态度，引导他们形成正确的价值观。

将课程目标分解为具体的学习成果，以便进行教学设计和评估。

二、教学内容1. 可靠性基本概念：介绍可靠性的定义、评价指标和分类，使学生了解可靠性的基础理论。

- 教材章节：第一章 可靠性基本概念- 内容列举：可靠性定义、可靠性函数、故障率、平均故障间隔时间等。

2. 可靠性分析方法：讲解常用的可靠性分析方法，如故障树分析、事件树分析、蒙特卡洛模拟等。

- 教材章节：第二章 可靠性分析方法- 内容列举：故障树分析、事件树分析、蒙特卡洛模拟、可靠性预测等。

3. 可靠性设计原则：介绍提高产品或系统可靠性的设计原则，包括冗余设计、容错设计等。

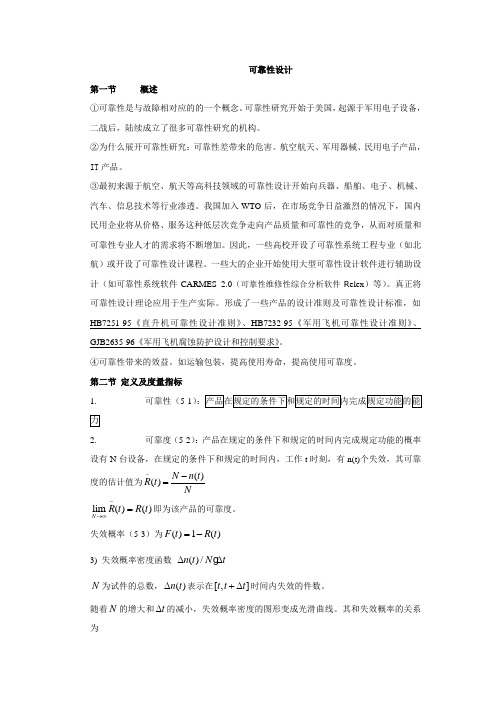

可靠性设计第一节概述①可靠性是与故障相对应的的一个概念。

可靠性研究开始于美国，起源于军用电子设备，二战后，陆续成立了很多可靠性研究的机构。

②为什么展开可靠性研究：可靠性差带来的危害。

航空航天、军用器械、民用电子产品，IT 产品。

③最初来源于航空、航天等高科技领域的可靠性设计开始向兵器、船舶、电子、机械、汽车、信息技术等行业渗透。

我国加入WTO 后，在市场竞争日益激烈的情况下，国内民用企业将从价格、服务这种低层次竞争走向产品质量和可靠性的竞争，从而对质量和可靠性专业人才的需求将不断增加。

因此，一些高校开设了可靠性系统工程专业（如北航）或开设了可靠性设计课程。

一些大的企业开始使用大型可靠性设计软件进行辅助设计（如可靠性系统软件CARMES 2.0（可靠性维修性综合分析软件R elex ）等）。

真正将可靠性设计理论应用于生产实际。

形成了一些产品的设计准则及可靠性设计标准，如HB7251-95《直升机可靠性设计准则》、HB7232-95《军用飞机可靠性设计准则》、GJB2635-96《军用飞机腐蚀防护设计和控制要求》。

④可靠性带来的效益。

如运输包装，提高使用寿命，提高使用可靠度。

第二节 定义及度量指标1. 可靠性（5-1）2.可靠度（5-2）：产品在规定的条件下和规定的时间内完成规定功能的概率 设有N 台设备，在规定的条件下和规定的时间内，工作t 时刻，有n(t)个失效，其可靠度的估计值为()()N n t R t N--=lim ()()N R t R t -→∞=即为该产品的可靠度。

失效概率（5-3）为()1()F t R t =- 3) 失效概率密度函数 ()/n t N t ∆∆N 为试件的总数，()n t ∆表示在[,]t t t +∆时间内失效的件数。

随着N 的增大和t ∆的减小，失效概率密度的图形变成光滑曲线。

其和失效概率的关系为()()tF t f t dt =⎰4) 失效率：工作到某个时刻尚未失效的产品，在该时刻后单位时间内失效的概率。

第三章可靠性设计可靠性设计是指在设计产品或系统时，通过合理的设计方案和技术手段，使其能够在特定的工作条件下保持稳定性和持久性，并保证其在使用寿命内不失效或出现严重故障的能力。

可靠性设计主要包括以下几个方面：1.系统架构设计在进行系统架构设计时，应考虑系统的模块化和可插拔性，以便在部分模块发生故障时可以进行快速更换，而无需对整个系统进行维修或替换。

同时，应合理划分系统的功能模块，降低单个模块故障对整个系统的影响。

2.备份与冗余设计为了保证系统的可靠性，可以通过备份与冗余设计来减少系统故障对正常运行的影响。

备份设计可以将系统的关键组件设置为双份或多份，当其中一个出现故障时，可以自动切换到备份组件继续运行。

冗余设计可以在系统内部增加冗余模块，使系统能够自动检测和修复故障，从而提高系统的稳定性和可用性。

3.异常处理与故障恢复在系统设计中，应考虑到可能出现的异常情况和故障，并制定相应的处理策略和恢复方案。

例如，可以设计自动检测和自动修复机制，当系统发现异常时可以自动进行诊断和修复，减少人工干预的需要。

同时，还应设计相应的告警机制，及时通知相关人员，并采取相应的措施以避免系统不可用或功能丧失。

4.可维护性设计在系统设计过程中应考虑到系统的可维护性，即系统在出现故障或需要更新时能够方便地进行维护和修复。

可维护性设计包括诸如易维修、易升级和易扩展等方面。

例如，可以采用模块化设计，将系统划分为多个独立的模块，以便在维修时只需修复或替换故障模块，而无需对整个系统进行维修。

5.可靠性测试与验证在设计完成后，需要对系统进行可靠性测试和验证，以确保它能够在各种条件下具有稳定和持续工作的能力。

测试内容包括对系统各个模块的功能和性能进行测试，以及对系统整体性能进行评估。

通过测试和验证，可以发现系统设计中存在的缺陷和问题，并加以解决，提高系统的可靠性和稳定性。

总之，可靠性设计是产品或系统设计中非常重要的一个方面，它可以提高产品或系统的稳定性、持久性和可用性，减少故障的发生和对用户造成的影响。

微电子封装技术中的可靠性设计与分析第一章：引言随着微电子技术的迅猛发展，封装技术作为微电子技术中至关重要的一环，对于保证芯片的可靠性和稳定性起着关键作用。

本文将对微电子封装技术中的可靠性设计与分析进行探讨和研究。

第二章：微电子封装技术概述微电子封装技术是将芯片与外部环境隔离，并提供保护和连接功能的一种技术。

该技术可以分为无源封装和有源封装两大类，其中无源封装主要用于电子元器件或被动元件，有源封装主要用于集成电路芯片等。

第三章：微电子封装技术中的可靠性设计在微电子封装技术中，可靠性是至关重要的设计指标。

可靠性设计需要从以下几个方面考虑：1. 热管理：合理设计散热结构，保证芯片工作温度的稳定和可控；采用热传导材料和散热装置，有效地降低芯片温度，提高其可靠性。

2. 电磁兼容性：合理设计封装结构，以减少电磁干扰对芯片性能的影响；采用电磁屏蔽措施，提高封装结构对电磁波的屏蔽能力。

3. 机械可靠性：针对不同的应用场景和环境，选择合适的封装材料和结构，以提高封装的机械强度和抗震性能。

4. 寿命预测：通过可靠性测试和模拟，对封装结构进行寿命预测和分析，以预测其在实际使用中的可靠性水平。

第四章：微电子封装技术中的可靠性分析方法对于微电子封装技术中的可靠性分析，可以采用以下几种方法：1. 应力分析：通过应力分析软件模拟封装结构在不同工作状态下的应力分布情况，以评估其结构的强度和稳定性。

2. 可靠性测试：采用加速寿命测试方法，对封装结构进行长时间高负荷的可靠性测试，以评估其在实际使用中的寿命和可靠性水平。

3. 故障分析：对实际使用中出现的封装结构失效进行系统的故障分析，找出导致失效的原因，并采取相应的改进措施。

第五章：案例研究通过对几个典型的微电子封装技术案例进行研究，分析其可靠性设计和分析方法的应用效果，以及相应的问题和改进措施。

第六章：总结与展望本文对微电子封装技术中的可靠性设计与分析进行了系统的探讨和研究。

通过合理的设计和分析方法，可以提高微电子封装技术的可靠性和稳定性，为微电子工程提供更可靠的基础。

可靠性设计（Reliability Design）设计是人类改造自然的一种基本活动，也是一种复杂的创造思维过程。

所谓的设计技术，也就是在设计过程中解决具体设计问题的各种方法和手段。

它的核心内容包括三个方面：1.计划，构思的形成；2.视觉传达方式；3.计划通过传达后的具体应用。

而因为影响计划和构思因数的不同，因此有传统设计和现代设计的区分。

两者最根本的区别在与现代设计与工业化大生产和现代文明密切联系，这是传统设计所不具有的。

因此现代设计是工业化大批量生产技术条件下的必然之物。

因此，可以说现代技术技术是在传统设计方法基础上继承和发展起来的，是一门多专业和多学科交叉，其综合性很强的基础技术科学。

一、可靠性设计概述可靠性设计的定义：定义1：对系统和结构进行可靠性分析和预测，采用简化系统和结构、余度设计和可维修设计等措施以提高系统和结构可靠度的设计。

定义2：为了满足产品的可靠性要求而进行的设计。

可靠性设计即根据可靠性理论与方法确定产品零部件以及整机的结构方案和有关参数的过程。

设计水平是保证产品可靠性的基础。

可靠性设计是产品的一个重要的性能特征，产品质量的主要指标之一，是随产品所使用时间的延续而在不断变化的。

可靠性设计的任务就是确定产品质量指标的变化规律，并在其基础上确定如何以最少的费用以保证产品应有的工作寿命和可靠度，建立最优的设计方案，实现所要求的产品可靠性水平。

可靠性问题的研究是因处理电子产品不可靠问题于第二次世界大战期间发展起来的。

可靠性设计用在机械方面的研究始于20世纪60年代，首先应用于军事和航天等工业部门，随后逐渐扩展到民用工业。

可靠性设计的一个重要内容是可靠性预测，即利用所得的资料预报一个零件、部件或系统实际可能达到的可性，预报这些零部件或系统在规定的条件下和在规定时间内完成规定功能的概率。

在产品设计的初期阶段，及时完成可靠性预测工作，可以了解产品各零部件之间可靠性的相互关系，找出提高产品可靠性的有效途径。

第二部分电子信息系统产品可靠性设计编讲杨志飞第一章《装备研制与生产的可靠性通用大纲》介绍1 前言众所周知，产品的质量和可靠性水平是由设计决定的，是在生产制造过程中保证的，还要在使用过程中维护保持。

我们开展整机可靠性工作是确保实现可靠性指标的关键之举。

如何开展可靠性工作？答案很简单，就是要熟悉可靠性标准、按照标准的要求去落实每一项工作。

因此，我们要介绍GJB 450《装备研制与生产的可靠性通用大纲》（以下简称大纲）。

2 大纲内容简介大纲规定了18个可靠性工作项目，其代号和相互之间的关系，请参考本章图2-1和图2-2。

按照工作性质可分为3类：监督与控制类工作5项；设计与评价类工作9项；试验类工作4项。

产品可靠性大纲的目标装一对产品可靠性大纲的要求备般对产品可靠性信息的要求研要可靠性定性要求制求可靠性定量要求与 101 制定可靠性工作计划生监督 102 对转承制方和供应方的监督与控制产与 103 可靠性大纲评审的控制 104 建立故障报告、分析及纠正措施系统可 105 故障审查及组织靠 201 建立可靠性模型性详 202 可靠性分配通设计 203 可靠性预计用细 204 故障模式、影响及危害度分析大与 205 潜在电路分析纲要 206 电子元器件和电路的容差分析评价 207 制定元器件大纲求 208 确定可靠性关键件和重要件209 确定功能测试、包装、贮存、装卸、运输及维修对可靠性的影响301 环境应力筛选302 可靠性增长试验试验 303 可靠性鉴定试验304 可靠性验收试验图2-1：大纲的内容及分类3 可靠性设计与评价工作项目分类大纲中归纳为可靠性设计与评价类的9个工作项目也叫可靠性工程工作，是本讲义讨论的重点。

但这些工作与可靠性管理、可靠性试验的关系非常密切，工程技术人员也应了解，可参阅标准原文或有关导则、指南。

可靠性工程的9项工作还可以按其性质进一步分解。

此外，可靠性降额设计和可靠性热设计虽然在GJB 450中未列入其工作项目，本讲义却作为重要的可靠性设计项目加以介绍。
