变频器调速基本原理

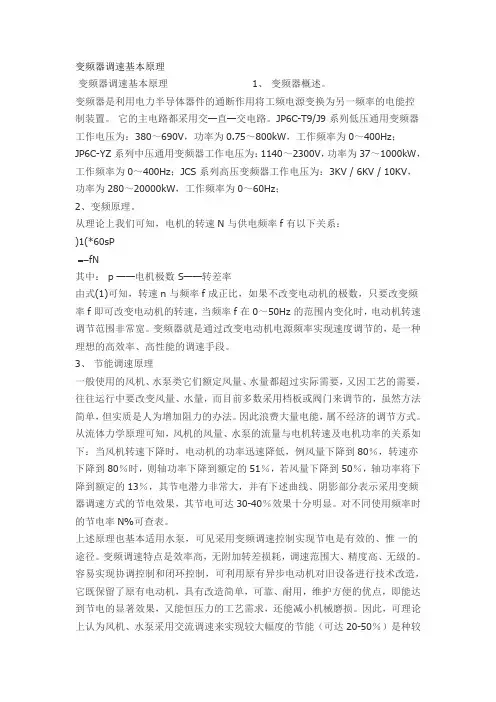

变频器调速基本原理 1、 变频器概述。

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。 它的主电路都采用交—直—交电路。JP6C-T9/J9

系列低压通用变频器工作电压为：380～690V，功率为0.75～800kW，工作频率为0～400Hz；JP6C-YZ 系列中压通用变频器工作电压为：1140～2300V，功率为37～1000kW，工作频率为0～400Hz；JCS 系列高压变频器工作电压为：3KV / 6KV / 10KV，功率为280～20000kW，工作频率为0～60Hz；

2、变频原理。

从理论上我们可知，电机的转速N 与供电频率f 有以下关系：

)1(*60sP

fN

其中： p ——电机极数 S——转差率

由式(1)可知，转速n 与频率f

成正比，如果不改变电动机的极数，只要改变频率f 即可改变电动机的转速，当频率f 在0～50Hz 的范围内变化时，电动机转速调节范围非常宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

3、 节能调速原理

一般使用的风机、水泵类它们额定风量、水量都超过实际需要，又因工艺的需要，往往运行中要改变风量、水量，而目前多数采用档板或阀门来调节的，虽然方法简单，但实质是人为增加阻力的办法。因此浪费大量电能，属不经济的调节方式。从流体力学原理可知，风机的风量、水泵的流量与电机转速及电机功率的关系如下：当风机转速下降时，电动机的功率迅速降低，例风量下降到80％，转速亦下降到80％时，则轴功率下降到额定的51％，若风量下降到50％，轴功率将下降到额定的13％，其节电潜力非常大，并有下述曲线、阴影部分表示采用变频器调速方式的节电效果，其节电可达30-40％效果十分明显。对不同使用频率时的节电率N%可查表。

龙源期刊网

船舶柴油发电机EFC调速原理及故障分析

作者：郑建

来源：《中国水运》2014年第03期

龙源期刊网

摘 要：本文以“XX”轮为例，对发电柴油机的EFC调速原理及其引起转速不稳、最后导致船舶失电的原因进行解析。 龙源期刊网

关键词： 电子调速板 PT泵 执行器

基本情况介绍

xx轮原为1993年德国建造的三用拖轮，船舶装有Cummins品牌的柴油机四台：一台带动首推进器，一台作为应急发电机应急供电，另两台用于船舶主发电机，均采用电子调速器（EFC）控制柴油机转速。首推柴油机对转速波动量要求不是太高，应急发电的柴油机也因使用时间较短，没有出现转速波动以至于跳电的故障现象。调速不稳故障主要表现在两台主发电机上，此种类型的船舶发电柴油机型号为：Cummins NTA855 G3。调速采用电子调速，即

EFC调速。每台主发电机单机最大功率360KW。工作温度，滑油：Max116℃，实际温度为98 ℃左右；淡水：Max93℃，实际温度为86℃左右 。

故障现象

两台主发电机单独使用时，出现频率波动很大，时间不规律，有时频率波动一段时间内正常，而有时频率波动不能正常，再并车换电很困难，时有导致跳电现象发生。经Cummins厂方服务商多次维修，更换电子调速板及执行器，再次工作一段时间后仍又出现同样毛病，没有能够提出解决故障的指导方案。这种不规律跳电现象给船舶航行带来不安全因素。

结构与原理

1、控制原理及各技术参数

从上面流程图中可以看出：日用油柜燃油通过双联滤器到浮子油柜，再通过磁性细滤器（过滤能力大于20微米杂质）及水滤器到PT油泵。增压后的燃油流经PT泵内部飞重连接的滑伐控制的油孔，到达执行器，燃油再由执行器精确地控制进入到各喷油器油腔。也就是说，为喷油器提供合适的燃油压力及正确的喷射时间来完成对柴油机转速的控制从而达到稳定发电机的频率。整个调速环节中，测速传感器测得脉冲信号到电子调速板，经其处理后输出直流电压信号来控制执行器的开度，达到调节进入喷油器的油量并保持油压稳定 ，以实现柴油机稳定调速。

变频调速的基本原理

1．电机调速的类型

通常，家用电器用得最多的是单相异步电动机，靠电容或电阻来分相。电机在工作时常处于短时重复状态（开／停），如空调、冰箱等。这样势必带来起动频繁、噪声大、电机寿命短、温度稳定性差以及能耗高等一系列弊端。变频调速技术的应用不但给这些家电产品带来功能的增加、性能的改善，而且具有明显的节能效果和降噪效果，同时使整机寿命较传统家电有明显提高。

异步电机调速有许多方法，如变极调速、变转差率调速和变频调速等。前两种转差损耗大，效率低，对电机特性来说都有一定的局限性。变频调速是通过改变定子电源的频率来改变同步频率实现电机调速的。在调速的整个过程中，从高速到低速可以保持有限的转差率，因而具有高效、调速范围宽（10～100％）和精度高等性能，节电效果可达到20～30％。

变频调速有两种方法：一是交－直－交变频，适用于高速小容量电机；二是交－交变频。适用于低速大容量拖动系统。

变频空调器按照其室内风扇电机、室外风机及压缩机的类型，可分为3A和3D变频空调器。对于室内、室外风机和变频压缩机均为交流（AC）形式的变频空调器，一般称之为3A变频空调器；而对于室内、室外风机和变频压缩机均为三相直流无刷电机（DCBLM）形式的变频空调器，一般称之为3D变频空调器。后者价位远高于前者，仅物料成本就高于同功率的3A变频空调器近300元，而且开发难度较大，空调系统和控制器的配合复杂度较高。

2．变频调速的原理

异步电机的转速n可以表示为

式中，n2为同步转速，Δn1为转差损失的转速，p为磁极对数，s为转差率，f为电源的频率。可见，改变电源频率就可以改变同步转速和电机转速。

频率的下降会导致磁通的增加，造成磁路饱和，励磁电流增加，功率因数下降，铁心和线圈过热。显然这是不允许的。为此，要在降频的同时还要降压。这就要求频率与电压协调控制。此外，在许多场合，为了保持在调速时，电动机产生最大转矩不变，亦需要维持磁通不变，这亦由频率和电压协调控制来实现，故称为可变频率可变电压调速（VVVF），简称变频调速。

柴油发电机电子调速器说明（一）2024

柴油发电机电子调速器说明（一）

引言概述:

柴油发电机是现代社会不可或缺的发电设备之一。电子调速器作为柴油发电机的核心部件之一，发挥着关键的调节功率和维持稳定运行的作用。本文旨在对柴油发电机电子调速器进行详细的说明，包括其工作原理、组成结构、使用方法、故障排除等方面。

正文内容:

1. 工作原理:

a. 电子调速器基于PID调节算法，通过传感器采集柴油发电机的转速信号，并与设定值进行比较，调整燃油喷射量来实现稳定的转速调节。

b. 传感器将转速信号传输给控制器，控制器将信号转化为数字信号进行处理，并输出相应的控制信号给执行机构，调节燃油喷射量。

2. 组成结构:

a. 电子调速器由传感器、控制器和执行机构组成。

b. 传感器负责采集柴油发电机的转速信号，通常采用霍尔元件或磁电感元件。

c. 控制器负责接收传感器采集的信号，并进行处理和计算，输出控制信号给执行机构。

d. 执行机构负责根据控制信号调整柴油发电机的燃油喷射量。

3. 使用方法: 柴油发电机电子调速器说明（一）2024

a. 在柴油发电机启动前，确保电子调速器的传感器、控制器和执行机构连接正确，并检查相应电路的电源是否正常。

b. 根据实际需求，设置合适的转速设定值，并进行校准。

c. 启动柴油发电机后，电子调速器会自动采集转速信号，并与设定值进行比较，调整燃油喷射量，实现稳定的转速调节。

d. 在操作过程中，注意监控电子调速器的工作状态，及时处理异常情况，并进行维护保养。

4. 故障排除:

a. 若柴油发电机无法启动或转速波动较大，首先检查电子调速器的电源供应是否正常。

b. 检查传感器连接是否松动，是否受到干扰或损坏，可使用万用表测量传感器的电阻值。

c. 若控制器出现故障，可尝试重启或更换控制器。
