嵌入式系统中的软件调试技术与系统性能分析

嵌入式系统与应用技术

嵌入式系统是指嵌入了具体功能的电子系统，不同于一般的计算机系统。嵌入式系统的应用范围非常广泛，从智能家居到汽车行业，从医疗设备到工业自动化，都有嵌入式系统的身影。嵌入式系统的发展受到了信息技术的快速发展和各行各业需求的不断增加，特别是数字技术元器件及其软件技术的飞速进步，使得嵌入式系统有了更多的应用场景和更加复杂的功能。

嵌入式系统的主要特点是体积小、功耗低、成本低廉、实时性能好、可靠性高等。由此，嵌入式系统具有非常好的应用前景，因为它可以适应各种应用环境，并且可以实现很多高级应用功能，例如物联网应用、智能家居、医疗设备、智能交通、智能工业等。这些应用领域对于嵌入式系统提出了更高的要求，不能仅仅满足功能实现，还必须满足优化性能、稳定性和可靠性的要求。

随着嵌入式系统的应用领域不断扩大和嵌入式技术的不断进步，嵌入式系统应用技术的研究和开发也变得越来越重要。这方面的技术主要包括硬件设计和软件开发两个方面。

硬件设计主要包括处理器/微控制器的选择、系统设计、电路原理图设计、PCB设计、系统调试等。硬件设计一般采用EDA工具进行设计和验证。硬件设计的重要性不言而喻，因为硬件决定了系统的性能和可靠性。

软件开发包括系统需求分析、软件架构设计、软件编码、软件调试等多个阶段。嵌入式系统常常采用实时操作系统（RTOS）来提高系统的实时性能和可靠性。软件开发也可以采用各种开发工具，例如Keil、IAR等。在开发嵌入式系统的时候，软件的优化和调试也是非常关键的，因为软件的质量决定了系统的稳定性和可靠性。

在嵌入式系统的应用技术中，还有一个重要的技术是通讯技术。由于嵌入式系统常常需要与其他系统进行通讯，例如终端设备、传感器、服务器等，因此通讯技术也非常重要。通讯技术包括无线通讯技术、有线通讯技术等。无线通讯技术包括蓝牙、WiFi、LoRa、NB-IoT等。有线通讯技术包括RS232、RS485、Ethernet等。不同的通讯技术具有不同的优缺点，需要根据实际需求进行选择。

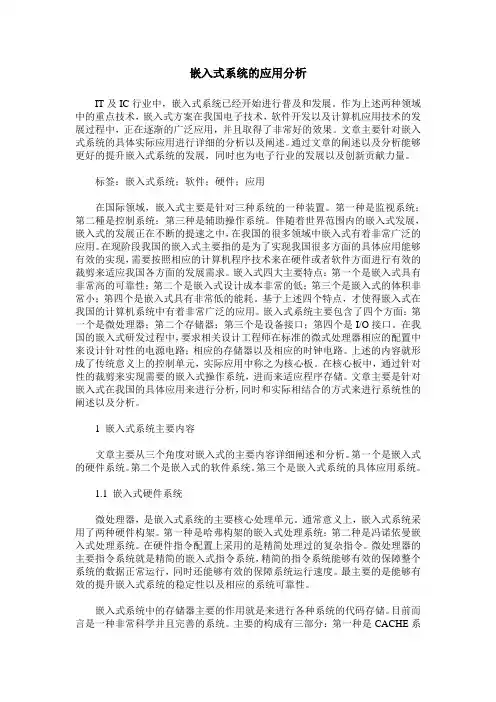

嵌入式系统的应用分析

IT及IC行业中，嵌入式系统已经开始进行普及和发展。作为上述两种领域中的重点技术，嵌入式方案在我国电子技术，软件开发以及计算机应用技术的发展过程中，正在逐渐的广泛应用，并且取得了非常好的效果。文章主要针对嵌入式系统的具体实际应用进行详细的分析以及阐述。通过文章的阐述以及分析能够更好的提升嵌入式系统的发展，同时也为电子行业的发展以及创新贡献力量。

标签：嵌入式系统；软件；硬件；应用

在国际领域，嵌入式主要是针对三种系统的一种装置。第一种是监视系统；第二種是控制系统；第三种是辅助操作系统。伴随着世界范围内的嵌入式发展，嵌入式的发展正在不断的提速之中，在我国的很多领域中嵌入式有着非常广泛的应用。在现阶段我国的嵌入式主要指的是为了实现我国很多方面的具体应用能够有效的实现，需要按照相应的计算机程序技术来在硬件或者软件方面进行有效的裁剪来适应我国各方面的发展需求。嵌入式四大主要特点：第一个是嵌入式具有非常高的可靠性；第二个是嵌入式设计成本非常的低；第三个是嵌入式的体积非常小；第四个是嵌入式具有非常低的能耗。基于上述四个特点，才使得嵌入式在我国的计算机系统中有着非常广泛的应用。嵌入式系统主要包含了四个方面：第一个是微处理器；第二个存储器；第三个是设备接口；第四个是I/O接口。在我国的嵌入式研发过程中，要求相关设计工程师在标准的微式处理器相应的配置中来设计针对性的电源电路；相应的存储器以及相应的时钟电路。上述的内容就形成了传统意义上的控制单元，实际应用中称之为核心板。在核心板中，通过针对性的裁剪来实现需要的嵌入式操作系统，进而来适应程序存储。文章主要是针对嵌入式在我国的具体应用来进行分析，同时和实际相结合的方式来进行系统性的阐述以及分析。

1 嵌入式系统主要内容

文章主要从三个角度对嵌入式的主要内容详细阐述和分析。第一个是嵌入式的硬件系统。第二个是嵌入式的软件系统。第三个是嵌入式系统的具体应用系统。

嵌入式系统技术论文

1

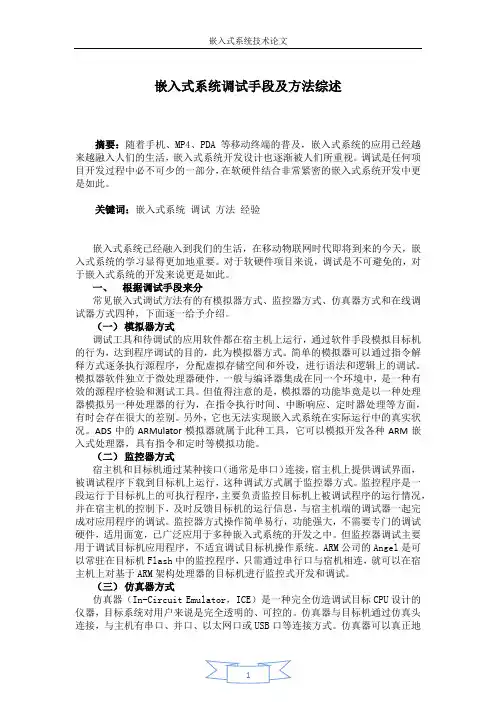

嵌入式系统调试手段及方法综述

摘要：随着手机、MP4、PDA等移动终端的普及，嵌入式系统的应用已经越来越融入人们的生活，嵌入式系统开发设计也逐渐被人们所重视。调试是任何项目开发过程中必不可少的一部分，在软硬件结合非常紧密的嵌入式系统开发中更是如此。

关键词：嵌入式系统 调试 方法 经验

嵌入式系统已经融入到我们的生活，在移动物联网时代即将到来的今天，嵌入式系统的学习显得更加地重要。对于软硬件项目来说，调试是不可避免的，对于嵌入式系统的开发来说更是如此。

一、 根据调试手段来分

常见嵌入式调试方法有的有模拟器方式、监控器方式、仿真器方式和在线调试器方式四种，下面逐一给予介绍。

（一） 模拟器方式

调试工具和待调试的应用软件都在宿主机上运行，通过软件手段模拟目标机的行为，达到程序调试的目的，此为模拟器方式。简单的模拟器可以通过指令解释方式逐条执行源程序，分配虚拟存储空间和外设，进行语法和逻辑上的调试。模拟器软件独立于微处理器硬件，一般与编译器集成在同一个环境中，是一种有效的源程序检验和测试工具。但值得注意的是，模拟器的功能毕竟是以一种处理器模拟另一种处理器的行为，在指令执行时间、中断响应、定时器处理等方面，有时会存在很大的差别。另外，它也无法实现嵌入式系统在实际运行中的真实状况。ADS中的ARMulator模拟器就属于此种工具，它可以模拟开发各种ARM嵌入式处理器，具有指令和定时等模拟功能。

（二） 监控器方式

宿主机和目标机通过某种接口（通常是串口）连接，宿主机上提供调试界面，被调试程序下载到目标机上运行，这种调试方式属于监控器方式。监控程序是一段运行于目标机上的可执行程序，主要负责监控目标机上被调试程序的运行情况，并在宿主机的控制下，及时反馈目标机的运行信息，与宿主机端的调试器一起完成对应用程序的调试。监控器方式操作简单易行，功能强大，不需要专门的调试硬件，适用面宽，已广泛应用于多种嵌入式系统的开发之中。但监控器调试主要用于调试目标机应用程序，不适宜调试目标机操作系统。ARM公司的Angel是可以常驻在目标机Flash中的监控程序，只需通过串行口与宿机相连，就可以在宿主机上对基于ARM架构处理器的目标机进行监控式开发和调试。

实时嵌入式系统软件调试问题分析

本文将讨论常见的调试问题以及预防和检查这些故障问题的一些方法。从历史角度上来看，嵌入式应用代码的调试流程可以分为两类。第一类调试流程是回答“我的代码现在执行到哪里?”的问题。当开发商依靠打印语句或者LED的闪烁来指示应用程序执行到某个节点的调试方法时，往往就属于这种情形。如果开发工具支持这种调试方法，可以沿着应用应当程序应当执行的路径插入断点。第二类调试流程是帮助回答“我看到的这一数值是从哪里来的?”

本文将讨论常见的调试问题以及预防和检查这些故障问题的一些方法。

从历史角度上来看，嵌入式应用代码的调试流程可以分为两类。第一类调试流程是回答 “我的代码现在执行到哪里?” 的问题。当开发商依靠打印语句或者LED的闪烁来指示应用程序执行到某个节点的调试方法时，往往就属于这种情形。如果开发工具支持这种调试方法，可以沿着应用应当程序应当执行的路径插入断点。第二类调试流程是帮助回答“我看到的这一数值是从哪里来的?”这一问题。在这种情况下，人们往往依靠寄存器显示窗口观察变量信息、处理器内存的内容。人们还可以尝试单步执行，并且观察所有这些数据窗口以了解某个寄存器状态何时出现错误，内存位置何时得到错误的数据，抑或指针何时出现了误用。

当开发商写完全部代码后，如果无需了解网络基础设施，也没有操作系统的任务调度需要考虑，那么就可以利用这些调试方法使一个应用程序运行起来。然而，现在的情况并非如此。嵌入式处理器以超过600 MHz的速度运行，并且拥有可支持Ethernet和USB等协议的嵌入式外设，它们支持功能齐备的操作系统，例如uClinux，而且这些操作系统所调度的各种应用程序是由数千行代码构成。使用打印语句和利用LED来调试是不现实的，因为现在常常有如此之多的功能在执行是不可能的，或者它们会影响标准I/O口，从而造成处理器性能大幅度下降。

也可能发生这样的情况：处理器的工作速度是如此之快，以至于LED的亮灭速度会快到人眼无法察觉。另外现代的嵌入式系统通常支持断点的设定，但是伴随这些处理器所运行的代码数量，使得这种类型的断点调试难以驾驭。中断和多线程系统在代码的任何一点上设置一个断点，可能都无法指示系统的正确状态。由于断点设置在物理内存的某个地址上，索引不必了解线程的状态。如果使用寄存器显示方法，那么局部变量窗口和内存窗口都将有助于隔离出所载入的不恰当的量值，但是，由于这些是静态化的工具，不能给出有意义的运行中的调试信息，其适用性也常常很有限。
