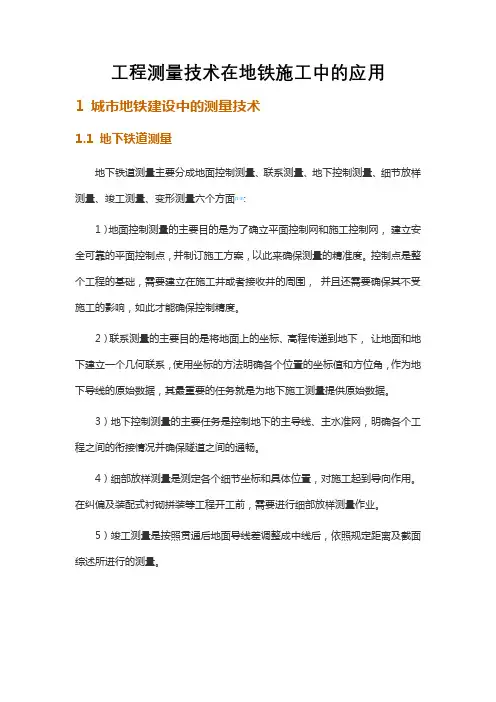

工程测量技术在地铁施工中的应用
1 城市地铁建设中的测量技术
1.1 地下铁道测量
地下铁道测量主要分成地面控制测量、联系测量、地下控制测量、细节放样测量、竣工测量、变形测量六个方面[1-3]:
1）地面控制测量的主要目的是为了确立平面控制网和施工控制网， 建立安全可靠的平面控制点，并制订施工方案，以此来确保测量的精准度。控制点是整个工程的基础，需要建立在施工井或者接收井的周围， 并且还需要确保其不受施工的影响，如此才能确保控制精度。
2）联系测量的主要目的是将地面上的坐标、高程传递到地下， 让地面和地下建立一个几何联系，使用坐标的方法明确各个位置的坐标值和方位角，作为地下导线的原始数据，其最重要的任务就是为地下施工测量提供原始数据。
3）地下控制测量的主要任务是控制地下的主导线、主水准网，明确各个工程之间的衔接情况并确保隧道之间的通畅。
4）细部放样测量是测定各个细节坐标和具体位置，对施工起到导向作用。
在纠偏及装配式衬砌拼装等工程开工前，需要进行细部放样测量作业。
5）竣工测量是按照贯通后地面导线差调整成中线后，依照规定距离及截面综述所进行的测量。 6）变形检测是对隧道开挖过程中地上、地下及附近建筑的变形进行测量，其目的是为了监控周围情况对工程的影响。 如果发现问题，需要及时地对问题进行处理和纠正，以保证施工的正常进行。
1.2 地面控制检测
地面控制检测主要包括GPS 控制网检测、精密导线检测两个方面[4-5]:
1）GPS 控制网检测。主要是对地铁首级平面控制网进行检测。 按照地铁方向的网状图形，一般设置在高楼上面、边长为2 km。 在检测过程中需要使用3 台以上的双GPS 接收器， 采用静态定位的手段，得出正确的结论。 因为地铁工程的工期比较长，所以需要定期检测，发现问题应及时修复，以确保施工的连续性。对工程线路的检测次数应不小于2 次。
2）精密导线检测。 由于地铁工程的施工时间比较长，在施工期间对城市的稳定性有很大的影响，因此需要加强对点位的保护力度，在施工期间，对其全面检测需不小于2 次。 检测过程中需要着重注意引测到附近的高等级共价顺准点，
轨道交通工程施工测量方案
一、施工测量的必要性
轨道交通工程是指为满足城市高效便捷的交通需求，在地面或地下进行施工的交通线路，例如地铁、轻轨等。轨道交通工程涉及到大量的工程测量工作，这是因为轨道交通工程需要保证线路的平整、车站的准确位置和通车的安全。
施工测量的主要目的包括：确保工程施工的精度和质量，为设计提供出具施工图纸成果，提高施工效率，节约成本，保证工程的安全性等。
二、施工测量的内容
轨道交通工程施工测量的内容包括：线路测量、车站测量、土建测量、安装测量等。
1. 线路测量
（1）线路纵断面测量：测量线路的纵断面地形、曲线半径、坡度等，以确定线路的设计参数和平面布置。
（2）线路横断面测量：测量线路的道床、轨面、路基等各部分的横断面，以确定各部分的平面布置。
（3）道岔测量：道岔是轨道交通系统的重要设施，需要通过道岔测量确定其准确位置和角度，保证列车的安全通行。
2. 车站测量
（1）车站平面布置测量：针对车站区域的道岔、站台、站内设施等进行平面布置测量，以确定车站的尺寸和位置。
（2）站台高程测量：测量车站站台的高程，以确定客车乘降的便利性。
（3）站房测量：测量车站站房、站内设施的位置、尺寸和结构形式，为其施工和安装提供准确数据。
3. 土建测量
（1）地形测量：测量轨道交通线路所经过的地形情况，包括地表高程、地貌特征、自然地质、水文地质和交通地理等。
（2）凿岩量测量：凿岩是轨道交通工程中常见的隧道施工方式，需要对凿岩量进行测量，确定施工工艺和施工进度。
4. 安装测量 （1）轨道安装测量：测量轨道的轨距、轨面坡度、轨道垂直和水平偏差等，保证轨道的安装精度。
（2）信号设备测量：测量信号设备的位置、高度、角度等参数，确保信号设备的安全性和可靠性。
三、施工测量的方法
轨道交通工程施工测量的方法主要包括：全站仪法、激光法、GPS定位法、测距仪法等。
1. 全站仪法
全站仪是一种高精度的光电仪器，它可以测定地面物体三维坐标及其高程、测量水平角和垂直角等，并利用计算机进行数据处理以达到一定的工程精度。全站仪一般用于进行线路测量、车站测量和安装测量。
测绘技术在地铁工程中的应用
地铁工程是城市交通建设的重要组成部分，随着城市的不断发展，地铁线路得到了越来越广泛的应用。在地铁的建设过程中，测绘技术的应用非常重要，可以提高工程的精度和效率，有效地避免工程建设出现偏差和错误。
测绘技术在地铁工程中的应用
测绘技术在地铁工程中的应用主要包括以下几个方面：
1. 基础测量
在地铁工程建设中，基础测量是最基本、最常用的测量形式。它主要包括建筑物的水平、垂直方向的测量、地形的量测、道路的测量以及管线的标高测量等。基础测量的准确度对地铁线路的建设非常关键，因此需要用最专业、最精确的测绘仪器进行测量。
2. 调查设计
地铁的修建需要进行详细的调查设计工作，特别是在城市繁华地段或既有地段建设，需要考虑复杂的交通情况和市政设施，还需要充分考虑建筑排水、抗震等问题。测绘技术可以提供详细、精确的地形、地貌等数据，为调查设计提供精确的数据支持。
3. 模型测量
地铁建设需要使用各种复杂的设备，包括传统的机械设备和全新的精密仪器等。这些设备需要在建造过程中精确地放置和定位，从而确保地铁线路的稳定、高效。模型测量可以提供精准的模型建设，为地铁建设中的各种设备提供精准、有效的定位和结构支持。
4. 三维扫描和点云处理
三维扫描技术可以获取精确的地面数据，如地面高度、表面几何特征、地下管线和隧道的深度和位置等。在地铁工程中，三维扫描技术可以实现寻找生命线的最短路径线路，准确地定位隧道的位置和位置，提高地铁线路施工中的效率和安全性。
测绘技术在地铁工程中的优势
测绘技术在地铁工程中的应用主要有以下优势： 1. 精度：测绘技术可以提供高精度的地形、地貌等数据。这些数据可以支持隧道的位置、高度、深度、楼房的高度、道路的宽度等各种数据的测量和定位。
2. 可视化：测绘技术可以生成三维模型图像，帮助工程师对地铁工程进行可视化分析和设计。这大大提高了设计水平和项目管理的效率。
3. 智能化：测绘技术可以实现智能化的分析和处理，可以有效地优化生产过程和施工流程。

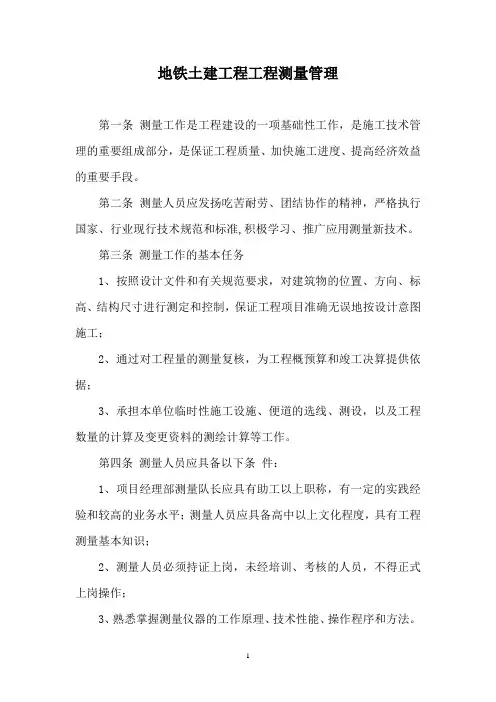

1 地铁土建工程工程测量管理
第一条 测量工作是工程建设的一项基础性工作，是施工技术管理的重要组成部分，是保证工程质量、加快施工进度、提高经济效益的重要手段。
第二条 测量人员应发扬吃苦耐劳、团结协作的精神，严格执行国家、行业现行技术规范和标准,积极学习、推广应用测量新技术。
第三条 测量工作的基本任务
1、按照设计文件和有关规范要求，对建筑物的位置、方向、标高、结构尺寸进行测定和控制，保证工程项目准确无误地按设计意图施工；
2、通过对工程量的测量复核，为工程概预算和竣工决算提供依据；
3、承担本单位临时性施工设施、便道的选线、测设，以及工程数量的计算及变更资料的测绘计算等工作。
第四条 测量人员应具备以下条 件：
1、项目经理部测量队长应具有助工以上职称，有一定的实践经验和较高的业务水平；测量人员应具备高中以上文化程度，具有工程测量基本知识；
2、测量人员必须持证上岗，未经培训、考核的人员，不得正式上岗操作；
3、熟悉掌握测量仪器的工作原理、技术性能、操作程序和方法。 2 第五条 桩橛交接
一、执行各种工程测量技术规则。
二、遵守桩橛交接制度，工程技术部在收到施工设计文件后，在开工前同设计单位在工地共同办理线路桩橛交接手续。复测后，测量队及时向施工班组办理交接桩手续。
三、遵守桩橛复测制：
1、开工前，应对主要桩（曲线五大桩、直线转点桩、线路中心桩、水准基点桩）进行等精度复测，复测应采用两种不同方法或两人换手复测方式进行，误差要满足测规规定。
2、未经复测校核的桩橛，不得交付使用。
3、与设计文件不符的桩橛，及时与设计单位联系解决。
第六条 测量仪器、设备应根据有关规定定期送具有资质的计量检定单位进行检定，检定合格后方可使用。
第七条 测量仪器、设备应建立台帐，专人管理。精密、贵重测量仪器应专人使用、专人保管，未经许可，其他人员不得随意动用。测量工作中应爱护测量仪器、设备，操作轻、稳、柔，避免仪器受日晒雨淋，仪器移站时，应装箱移站，不允许坐、踏仪器箱。仪器使用后应擦拭干净，采用专门仪器柜存放并保持干燥、通风。
