前 言

JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。目 录

第一部分 .................................................................................................................................................................... 概述 ............................................................................................................................................................................................

第一章 公司简介 ............................................................................................................................................................

第二章 JB-QG-GST5000火灾报警控制器(联动型)简介 ...........................................................................................

第二部分 ............................................................................................................................................ 结构·安装·调试 ............................................................................................................................................................................................

第三章 JB-QG-GST5000控制器结构及配置说明 ......................................................................................................

3.1 控制器结构及配置方式概述 ..............................................................................................................................

3.2 JB-QG-GST5000控制器主机结构说明 .............................................................................................................

3.2.1 按键及面板设置说明 ..................................................................................................................................

3.2.2 控制器主机内部结构说明 ..........................................................................................................................

3.3 64路手动消防启动盘结构说明..........................................................................................................................

3.3.1 面板结构说明 ..............................................................................................................................................

3.3.2 内部结构说明 ..............................................................................................................................................

3.4 LD-D02智能电源盘结构说明 ............................................................................................................................

3.5 LD-KZ08多线制控制盘结构说明......................................................................................................................

3.5.1 控制盘外观说明 ..........................................................................................................................................

3.5.2 控制盘背面结构及接线端子说明 ..............................................................................................................

3.6 控制器主电源盒端子说明 ..................................................................................................................................

3.7 控制器典型配置及内部结构说明.......................................................................................................................

3.7.1 典型配置外观示意 ......................................................................................................................................

3.7.2 内部结构及连接线示意 ..............................................................................................................................

3.7.3 控制器对外接线端子说明 ..........................................................................................................................

第四章 安装与调试 ........................................................................................................................................................

4.1 开箱检查 ..............................................................................................................................................................

4.2 机柜的安装条件及方式 ......................................................................................................................................

4.3 开机检查 ..............................................................................................................................................................

4.4 外部设备检查 ......................................................................................................................................................

合集下载

(2021年整理)海湾消防报警主机简易操作说明

(2021年整理)海湾消防报警主机简易操作说明

（完整）海湾消防报警主机简易操作说明

（完整）海湾消防报警主机简易操作说明

编辑整理：

尊敬的读者朋友们：

这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）海湾消防报警主机简易操作说明）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为（完整）海湾消防报警主机简易操作说明的全部内容。

（完整）海湾消防报警主机简易操作说明

海湾消防报警主机操作说明

一、火警的一般处理方法

1、当发生火警时,按下“消音”键后应马上派人到现场确认是否有火灾发生。

2、若确认为火灾发生,应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

当现场确认发生火灾时，消防主机应操作键盘处按下“启动方式”键、屏幕出现“密码“时再按“确认"键，然后屏幕会看到;设置启动方式

手动方式 允许

自动方式 不允许

提示方式 无

按↓选择“自动方式"位置，按“确认”键，屏幕显示“自动方式 允许”操作完成

3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报,请联系售后服务人员解决。

二、故障的一般处理方法

故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等.

故障发生时，可按“消音”键终止故障警报声。若故障无法自行恢复或者复位故障仍然存在则通知维护单位进行维修.

四、设备的屏蔽与取消屏蔽

海湾消防主机操作流程

海湾消防主机操作流程

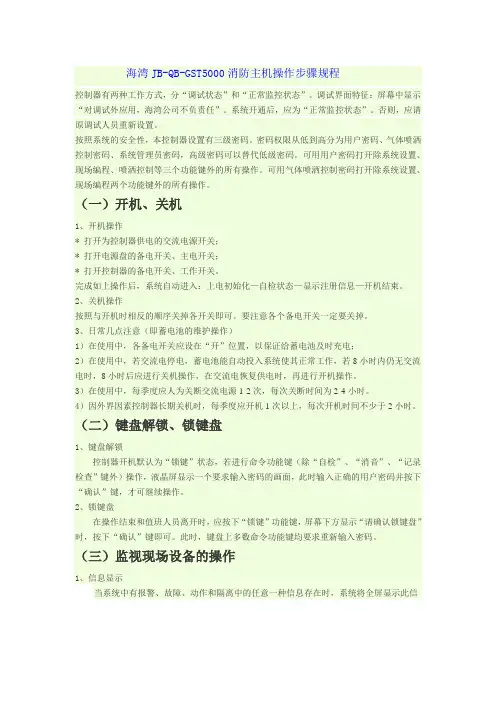

海湾JB-QB-GST5000消防主机操作步骤规程

控制器有两种工作方式，分“调试状态”和“正常监控状态”。调试界面特征：屏幕中显示“对调试外应用，海湾公司不负责任”。系统开通后，应为“正常监控状态”。否则，应请原调试人员重新设置。

按照系统的安全性，本控制器设置有三级密码。密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码，高级密码可以替代低级密码。可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作。可用气体喷洒控制密码打开除系统设置、现场编程两个功能键外的所有操作。

（一）开机、关机

1、开机操作

* 打开为控制器供电的交流电源开关；

* 打开电源盘的备电开关、主电开关；

* 打开控制器的备电开关、工作开关。

完成如上操作后，系统自动进入：上电初始化—自检状态—显示注册信息—开机结束。

2、关机操作

按照与开机时相反的顺序关掉各开关即可。要注意各个备电开关一定要关掉。

3、日常几点注意（即蓄电池的维护操作）

1）在使用中，各备电开关应设在“开”位置，以保证给蓄电池及时充电；

2）在使用中，若交流电停电，蓄电池能自动投入系统使其正常工作，若8小时内仍无交流电时，8小时后应进行关机操作，在交流电恢复供电时，再进行开机操作。

3）在使用中，每季度应人为关断交流电源1-2次，每次关断时间为2-4小时。

4）因外界因素控制器长期关机时，每季度应开机1次以上，每次开机时间不少于2小时。

（二）键盘解锁、锁键盘

1、键盘解锁

控制器开机默认为“锁键”状态，若进行命令功能键（除“自检”、“消音”、“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面，此时输入正确的用户密码并按下“确认”键，才可继续操作。

2、锁键盘

在操作结束和值班人员离开时，应按下“锁键”功能键，屏幕下方显示“请确认锁键盘”

时，按下“确认”键即可。此时，键盘上多数命令功能键均要求重新输入密码。

（三）监视现场设备的操作

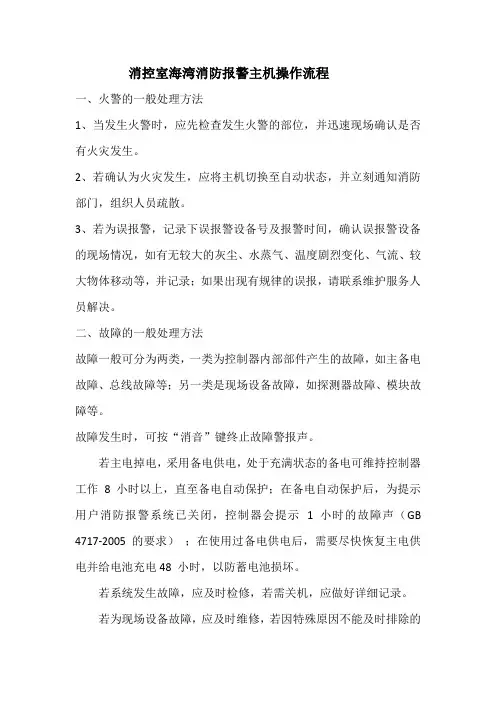

消控室海湾消防报警主机操作流程

消控室海湾消防报警主机操作流程

消控室海湾消防报警主机操作流程

一、火警的一般处理方法

1、当发生火警时，应先检查发生火警的部位，并迅速现场确认是否有火灾发生。

2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系维护服务人员解决。

二、故障的一般处理方法

故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。

故障发生时，可按“消音”键终止故障警报声。

若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作 8 小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示 1 小时的故障声（GB

4717-2005 的要求） ；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48 小时，以防蓄电池损坏。

若系统发生故障，应及时检修，若需关机，应做好详细记录。

若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。

三、启动方式设置

按下“启动控制”键，调出启动方式菜单，可按“ △＝ ” 、 “ ＝

▽ ”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。

说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作， 手动允许时，面板上的“手动允许”灯点亮。

自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。

提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。其选择方式包括“提示所有联动公式” 、 “只提示含‘= =’的公式”以及“没有提示”三种方式。

消控室海湾消防报警主机操作流程 2

消控室海湾消防报警主机操作流程 2

消控室海湾消防报警主机操作流程

一、火警的一般处理方法

1、当发生火警时，应先检查发生火警的部位，并迅速现场确认是否有火灾发生。

2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系维护服务人员解决。

二、故障的一般处理方法

故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。

故障发生时，可按“消音”键终止故障警报声。

若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作 8 小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示 1 小时的故障声（GB

4717-2005 的要求） ；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48 小时，以防蓄电池损坏。

若系统发生故障，应及时检修，若需关机，应做好详细记录。

若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。

三、启动方式设置

按下“启动控制”键，调出启动方式菜单，可按“ △＝ ” 、 “ ＝

▽ ”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。

说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作， 手动允许时，面板上的“手动允许”灯点亮。

自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。

提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。其选择方式包括“提示所有联动公式” 、 “只提示含‘= =’的公式”以及“没有提示”三种方式。
