金属扶手栏杆施工方案

金属扶手栏杆施工工艺

集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]

金属扶手、栏杆

1、工程流程

基层处理→安装预埋件→放线→安装立柱→扶手与立柱连接→打磨抛光

2、施工要点

2.1、基层处理

（1）预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处理。埋件不符要求时，应及时采取有效措施，增补埋件。

（2）安装栏杆立杆的部位，基层混凝土不得有酥松现象，并且安装标高应符合设计要求，凹凸不平处必须剔除或修补平整，过凹处及基层蜂窝麻面严重处，不得用水泥砂浆修补，应用高强混凝土进行修补，并待有一定强度后，方可进行栏杆安装。

2.2、安装预埋件（后加埋件）

栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件，先在土建基层上放线，确定立柱固定点的位置，然后在阳台地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。扶手与墙体面的连接也同样采取上述方法。

2.3、放线

由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证立柱全部座落在钢板上，并且四周能够焊接。焊接立柱时，需双人配合，一个扶住栏杆使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，立柱与预埋件焊接采用接触焊，E43焊条，焊缝厚≥6mm。并应符合焊接规范。

5、扶手与立柱连接

连接时从一端向另一端顺次点焊安装，扶手与立柱安装位置连接准确，接缝严密。对接好后将接缝用氩弧焊进行焊接，焊接前，必须将沿焊缝每边30～50mm范围内的油污、毛刺、锈斑等清除干净。

6、栏杆防雷措施

采用φ16钢筋与固定栏杆立柱、扶手的预埋件焊接，并与建筑物用作防雷引下线的钢筋连通。

金属扶手、栏杆

1、工程流程

基层处理→安装预埋件→放线→安装立柱→扶手与立柱连接→打磨抛光

2、施工要点

2.1、基层处理

（1）预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处理。埋件不符要求时，应及时采取有效措施，增补埋件。

（2）安装栏杆立杆的部位，基层混凝土不得有酥松现象，并且安装标高应符合设计要求，凹凸不平处必须剔除或修补平整，过凹处及基层蜂窝麻面严重处，不得用水泥砂浆修补，应用高强混凝土进行修补，并待有一定强度后，方可进行栏杆安装。

2.2、安装预埋件（后加埋件）

栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件，先在土建基层上放线，确定立柱固定点的位置，然后在阳台地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。扶手与墙体面的连接也同样采取上述方法。

2.3、放线

由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证立柱全部座落在钢板上，并且四周能够焊接。焊接立柱时，需双人配合，一个扶住栏杆使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，立柱与预埋件焊接采用接触焊，E43焊条，焊缝厚≥6mm。并应符合焊接规范。

5、扶手与立柱连接 连接时从一端向另一端顺次点焊安装，扶手与立柱安装位置连接准确，接缝严密。对接好后将接缝用氩弧焊进行焊接，焊接前，必须将沿焊缝每边30～50mm范围内的油污、毛刺、锈斑等清除干净。

6、栏杆防雷措施

采用φ16钢筋与固定栏杆立柱、扶手的预埋件焊接，并与建筑物用作防雷引下线的钢筋连通。

7、打磨抛光

全部焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝。抛光时采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止，安装完毕后刷防绣漆。

浮山新区八小区B-3#~6#楼

百叶窗、栏杆施工方案

牡丹江建工集团青岛分公司

2016年3月8日

百叶窗、栏杆施工方案

一、 编制依据：

1、设计图纸；

2、国家及地方有关规范、标准；

3、建设单位要求。

二、百叶窗施工：

（一）范围：本工艺标准适用于百叶窗安装工程。

（二）施工准备

1、材料及主要机具：

1）外遮阳百叶窗的规格、型号、尺寸均应符合设计要求。

2）外遮阳百叶窗辅助件与洞口墙体连接，一般采用机械冲孔胀管螺栓固定与穿墙螺栓固定；或通过螺钉直接固定在钢钢结构上。

3）外遮阳百叶窗小五金应按门窗规格、型号配套。

4）外遮阳百叶窗安装时应准备螺钉。

5）密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。

6）嵌缝材料的品种应按设计要求选用。

7）自攻螺丝根据需要准备。

8）主要机具：线坠、水平管、托线板、钢卷尺、螺丝刀、冲击电钻、电钻等。

2、作业条件：

1）土建结构及钢结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。

2）按图示定好门窗位置线，并根据水平线，确定好安装标高。

3）校核已留置的门窗洞口尺寸及标高是否符合设计要求，有问题的应及时反应及改正。

4）检查外遮阳百叶窗安装时的连接件位置排列是否符合要求。

5）检查外遮阳百叶窗表面色泽是否均匀。是否无裂纹、麻点和明显擦伤。 6）准备好安装时的脚手架及做好安全防护措施。

（三）操作工艺

1、工艺流程：

标高定位→洞口处理→安装预埋件→安装轨道→检查百叶窗情况→按图示将百叶窗搬运到现场→安装百叶窗→运行调试→清理

2、在窗洞内的检查窗洞口尺寸是否符合图纸设计，否则应先有该专业厂商进行洞口处理。按图纸尺寸放好百叶窗安装位置线及标高控制线，洞口高度必须满足图纸设计要求，百叶窗安装辅助件之间的高度必须满足图纸要求。

3、在钢结构上的必须复核钢结构内腔高度（净空尺寸）是否符合我们图纸要求，不符合必须让其施工单位调整，按图纸尺寸放好百叶窗安装位置线及标高控制线。

doc

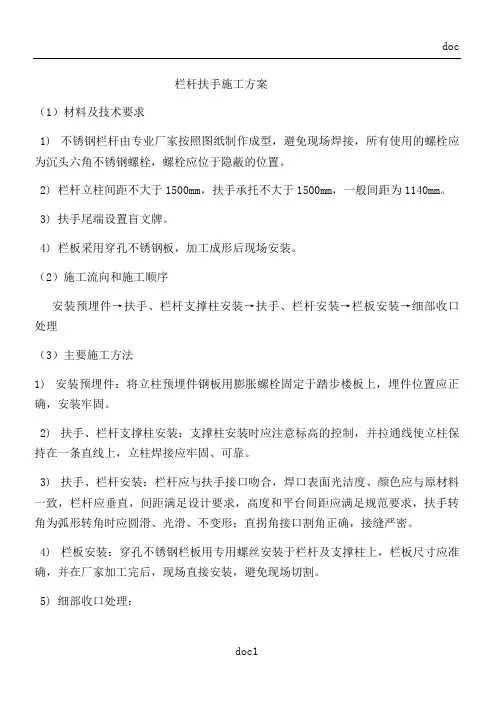

doc1 栏杆扶手施工方案

（1）材料及技术要求

1) 不锈钢栏杆由专业厂家按照图纸制作成型，避免现场焊接，所有使用的螺栓应为沉头六角不锈钢螺栓，螺栓应位于隐蔽的位置。

2) 栏杆立柱间距不大于1500mm，扶手承托不大于1500mm，一般间距为1140mm。

3) 扶手尾端设置盲文牌。

4) 栏板采用穿孔不锈钢板，加工成形后现场安装。

（2）施工流向和施工顺序

安装预埋件→扶手、栏杆支撑柱安装→扶手、栏杆安装→栏板安装→细部收口处理

（3）主要施工方法

1) 安装预埋件：将立柱预埋件钢板用膨胀螺栓固定于踏步楼板上，埋件位置应正确，安装牢固。

2) 扶手、栏杆支撑柱安装：支撑柱安装时应注意标高的控制，并拉通线使立柱保持在一条直线上，立柱焊接应牢固、可靠。

3) 扶手、栏杆安装：栏杆应与扶手接口吻合，焊口表面光洁度、颜色应与原材料一致，栏杆应垂直，间距满足设计要求，高度和平台间距应满足规范要求，扶手转角为弧形转角时应圆滑、光滑、不变形；直拐角接口割角正确，接缝严密。

4) 栏板安装：穿孔不锈钢栏板用专用螺丝安装于栏杆及支撑柱上，栏板尺寸应准确，并在厂家加工完后，现场直接安装，避免现场切割。

5) 细部收口处理： doc

doc2 与扶梯专业进行安装前的协调，加强细部节点的技术工作；

与石材地面及金属饰面瓷砖接口不作特殊考虑。

（4）不锈钢栏杆、扶手的质量要求

1) 栏杆、扶手所用材料的品种、规格、型号、颜色、壁厚必须符合设计规定要求（如设计对金属材料壁厚无要求者，其厚度应≥2.0mm）。

2) 栏杆、扶手的制作尺寸应准确，安装位置符合设计要求，安装必须牢固可靠。

3) 扶手表面应光滑细腻，无变形，镀膜、金属色泽光亮一致，颜色均匀一致，无剥落、划痕，拐角处及接头处的焊口应吻合密实，弯拐角圆顺光滑，弧形扶手弧线自然流畅，金属栏杆、扶手连接处的焊口表面、形状、平整度、光洁度、色泽同连接件一致。
