助焊剂的成分和作用

助焊剂、无铅助焊剂、环保助焊剂成分分析及助焊剂原料以及用法

助焊剂、无铅助焊剂、环保助焊剂成分分析及助焊剂原料以及用法

助焊剂通常是以松香为主要成分的混合物，是保证焊接过程顺利进行的辅助材料。焊接是电子装配中的主要工艺过程,助焊剂是焊接时使用的辅料,助焊剂的主要作用是清除焊料和被焊母材表面的氧化物,使金属表面达到必要的清洁度.它防止焊接时表面的再次氧化,降低焊料表面张力,提高焊接性能.助焊剂性能的优劣,直接影响到电子产品的质量.

(1)助焊剂成分

近几十年来,在电子产品生产锡焊工艺过程中,一般多使用主要由松香、树脂、含卤化物的活性剂、添加剂和有机溶剂组成的松香树脂系助焊剂.这类助焊剂虽然可焊性好,成本低,但焊后残留物高.其残留物含有卤素离子,会逐步引起电气绝缘性能下降和短路等问题,要解决这一问题,必须对电子印制板上的松香树脂系助焊剂残留物进行清洗.这样不但会增加生产成本,而且清洗松香树脂系助焊剂残留的清洗剂主要是氟氯化合物.这种化合物是大气臭氧层的损耗物质,属于禁用和被淘汰之列.目前仍有不少公司沿用的工艺是属于前述采用松香树指系助焊剂焊锡再用清洗剂清洗的工艺,效率较低而成本偏高

免洗助焊剂主要原料为有机溶剂,松香树脂及其衍生物、合成树脂表面活性剂、有机酸活化剂、防腐蚀剂,助溶剂、成膜剂.简单地说是各种固体成分溶解在各种液体中形成均匀透明的混合溶液,其中各种成分所占比例各不相同,所起作用不同

有机溶剂:酮类、醇类、酯类中的一种或几种混合物,常用的有乙醇、丙醇、丁醇;丙酮、甲苯异丁基甲酮;醋酸乙酯,醋酸丁酯等.作为液体成分,其主要作用是溶解助焊剂中的固体成分,使之形成均匀的溶液,便于待焊元件均匀涂布适量的助焊剂成分,同时它还可以清洗轻的脏物和金属表面的油污

天然树脂及其衍生物或合成树脂

表面活性剂:含卤素的表面活性剂活性强,助焊能力高,但因卤素离子很难清洗干净,离子残留度高,卤素元素(主要是氯化物)有强腐蚀性,故不适合用作免洗助焊剂的原料,不含卤素的表面活性剂,活性稍有弱,但离子残留少.表面活性剂主要是脂肪酸族或芳香族的非离子型表面活性剂,其主要功能是减小焊料与引线脚金属两者接触时产生的表面张力,增强表面润湿力,增强有机酸活化剂的渗透力,也可起发泡剂的作用

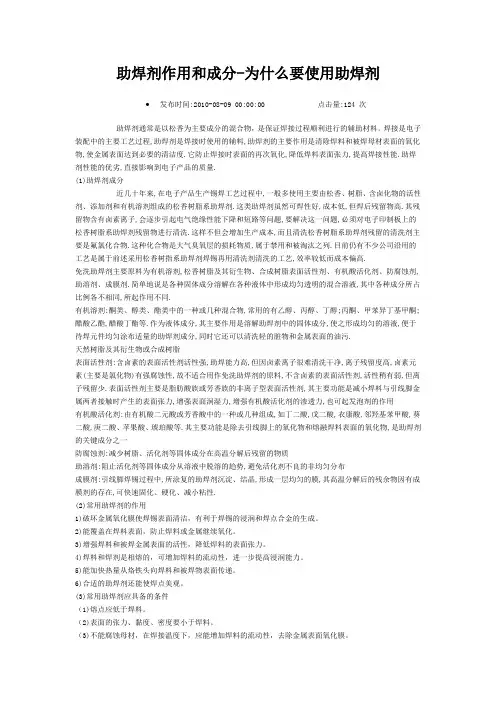

助焊剂作用和成分-为什么要使用助焊剂

• 发布时间:2010-08-09 00:00:00 点击量:124 次

助焊剂通常是以松香为主要成分的混合物，是保证焊接过程顺利进行的辅助材料。焊接是电子装配中的主要工艺过程,助焊剂是焊接时使用的辅料,助焊剂的主要作用是清除焊料和被焊母材表面的氧化物,使金属表面达到必要的清洁度.它防止焊接时表面的再次氧化,降低焊料表面张力,提高焊接性能.助焊剂性能的优劣,直接影响到电子产品的质量.

(1)助焊剂成分

近几十年来,在电子产品生产锡焊工艺过程中,一般多使用主要由松香、树脂、含卤化物的活性剂、添加剂和有机溶剂组成的松香树脂系助焊剂.这类助焊剂虽然可焊性好,成本低,但焊后残留物高.其残留物含有卤素离子,会逐步引起电气绝缘性能下降和短路等问题,要解决这一问题,必须对电子印制板上的松香树脂系助焊剂残留物进行清洗.这样不但会增加生产成本,而且清洗松香树脂系助焊剂残留的清洗剂主要是氟氯化合物.这种化合物是大气臭氧层的损耗物质,属于禁用和被淘汰之列.目前仍有不少公司沿用的工艺是属于前述采用松香树指系助焊剂焊锡再用清洗剂清洗的工艺,效率较低而成本偏高.

免洗助焊剂主要原料为有机溶剂,松香树脂及其衍生物、合成树脂表面活性剂、有机酸活化剂、防腐蚀剂,助溶剂、成膜剂.简单地说是各种固体成分溶解在各种液体中形成均匀透明的混合溶液,其中各种成分所占比例各不相同,所起作用不同.

有机溶剂:酮类、醇类、酯类中的一种或几种混合物,常用的有乙醇、丙醇、丁醇;丙酮、甲苯异丁基甲酮;醋酸乙酯,醋酸丁酯等.作为液体成分,其主要作用是溶解助焊剂中的固体成分,使之形成均匀的溶液,便于待焊元件均匀涂布适量的助焊剂成分,同时它还可以清洗轻的脏物和金属表面的油污.

天然树脂及其衍生物或合成树脂

表面活性剂:含卤素的表面活性剂活性强,助焊能力高,但因卤素离子很难清洗干净,离子残留度高,卤素元素(主要是氯化物)有强腐蚀性,故不适合用作免洗助焊剂的原料,不含卤素的表面活性剂,活性稍有弱,但离子残留少.表面活性剂主要是脂肪酸族或芳香族的非离子型表面活性剂,其主要功能是减小焊料与引线脚金属两者接触时产生的表面张力,增强表面润湿力,增强有机酸活化剂的渗透力,也可起发泡剂的作用

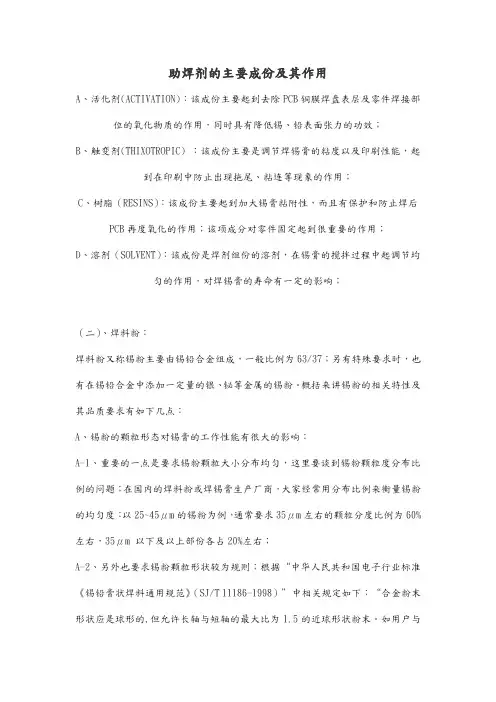

助焊剂的主要成份及其作用

A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；

B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用；

C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；

D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；

（二）、焊料粉：

焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。概括来讲锡粉的相关特性及其品质要求有如下几点：

A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：

A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右；

A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。如用户与制造厂达成协议，也可为其他形状的合金粉末。”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。

A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。

B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏；

助焊剂必备知识 一、助焊剂的作用：

助焊剂的作用有：“辅助热传导”、“去除氧化物”、“降低被焊接材质表面

张力”、“去除被焊接材质表面油污、增大焊接面积”、“防止再氧化”。

1、关于“辅助热传导”作用的理解“

在焊接时，焊锡基本处于完全熔融的高温状态，在这种高温状态下，

被焊接元器件与焊盘必然会经受一定的高温考验，至于最高温度的热冲

击，人们在实际操作中会采用各种应对措施加以防范，同时要求被焊接

物之材质的耐热性能要比较强，一般根据标准工艺之温度要求，将其材

质最终能够承受的温度极限（也叫耐热温度），设 计在可能遭受的最

高温度线以上20-300C左右，应该说是这比较保险的安全范围。所以，

一旦被焊物材质确定下来后，最终会承受热冲击的可能性基本都在安全

许可范围内，但是，在实际的工艺操作过程中变数太多，如每台机器之

间与标准工艺的误差，可能会造成整个焊接过程所有参数的改变，既使

最高温度是在事先设 定的安全范围内，但如果升温速率过大，会使所

有可能接触到锡液的每一个零部件或零部件之局部骤然升温，温度的急

骤上升或急骤下降都能够引起材质性能的蠕变，对这种材质性能的蠕

变，在短期内几乎所有的检测手段都无能为力，它所造成的危害是长期

的、潜在的、不易被查明原因的，这种危害对一些精密电子信息产品 而

言，可算是致命的内伤。

基于以上阐述，我们对助焊剂“辅助热传导”的作用就极易理解了，当

前所有助焊剂的组份中，溶剂基本上是不可缺少的，同时溶剂中也有高

沸点的添加剂，这些物质在遇热后能吸收一部分热量，同时在达到沸点

的温度后开始逐步挥发，同时带走部分热量，使被焊接材质不至于在瞬

间产生急骤的温度变化；另外，因为助焊剂在焊接材质表面的涂覆，还

能使整个板面的受热情况趋于均匀。所以，我们对种状况理解为“辅助

热传导”，它所辅助的整个过程可以看成是延缓热冲击、使焊材受热 均

匀的过程，而不是在破坏热传导或帮助热能迅速传导的这样一个过程或

作用。

2、关于“去除氧化物”作用的理解。
