《零件测量与质量控制技术》项目一复习题1

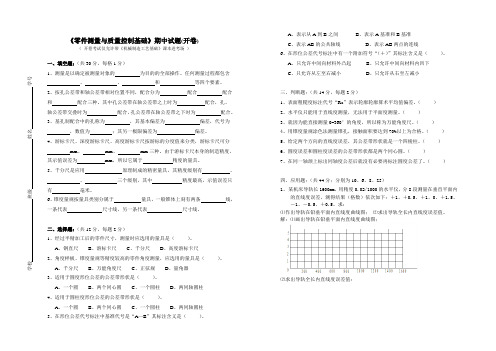

《零件测量与质量控制基础》期中试题(开卷)（ 开卷考试仅允许带《机械制造工艺基础》课本进考场 ）一、填空题：（共30分，每格1分）1、测量是以确定被测量对象的 为目的的全部操作。

任何测量过程都包含 、 、 和 等四个要素。

2、按孔公差带和轴公差带相对位置不同，配合分为 配合 配合 和 配合三种。

其中孔公差带在轴公差带之上时为 配合，孔、 轴公差带交叠时为 配合，孔公差带在轴公差带之下时为 配合。

3、基孔制配合中的孔称为 ，其基本偏差为 偏差，代号为 ，数值为 ；其另一极限偏差为 偏差。

4、游标卡尺、深度游标卡尺、高度游标卡尺按游标的分度值来分类，游标卡尺可分 mm 、 mm 、 mm 三种。

由于游标卡尺本身的制造精度， 其示值误差为 mm ，所以它属于 精度的量具。

5、千分尺是应用 原理制成的精密量具，其精度级别有 、 、 三个级别，其中 精度最高，示值误差只 有 毫米。

6、锥度量规按量具类别分属于 量具，一般锥体上刻有两条 线，一条代表 尺寸线，另一条代表 尺寸线。

二、选择题：（共12分，每题2分）1、经过半精加工后的零件尺寸，测量时应选用的量具是（ ）。

A 、钢直尺B 、游标卡尺C 、千分尺D 、高度游标卡尺2、角度样板、锥度量规等精度较高的零件角度测量，应选用的量具是（ ）。

A 、千分尺B 、万能角度尺C 、正弦规D 、量角器 3、适用于圆度形位公差的公差带形状是（ ）。

A 、一个圆B 、两个同心圆C 、一个圆柱D 、两同轴圆柱 4、适用于圆柱度形位公差的公差带形状是（ ）。

A 、一个圆B 、两个同心圆C 、一个圆柱D 、两同轴圆柱 5、在形位公差代号标注中基准代号是“A —B ”其标注含义是（ ）。

A 、表示从A 到B 之间 B 、表示A 基准和B 基准C 、表示AB 的公共轴线D 、表示AB 两点的连线6、在形位公差代号标注中有一个附加符号“（＋）”其标注含义是（ ）。

A 、只允许中间向材料外凸起 B 、只允许中间向材料内凹下 C 、只允许从左至右减小 D 、只允许从右至左减小三、判断题：（共14分，每题2分）1、表面粗糙度标注代号“Ra ”表示轮廓轮廓算术平均值偏差。

浙江机电职业技术学院《零件测量与质量控制技术》模拟卷三一、填空题（1×20=20分）1.人们在设计时规定允许零件几何参数的变动量称为公差。

2．配合公差是指组成配合的孔、轴公差之和。

它是允许间隙或过盈的最大值。

它表示配合精度，是评定配合质量的一个重要综合指标。

3．零件具有互换性的措施是产品的标准化。

4．孔、轴的公差带代号由基本偏差带代号与公差等级组成，并且要用数字和英文字母书写。

5．测量梯形螺纹常常用__三针__法。

6．测量孔径可用_外径千分尺__、_内径量表__、_内侧千分尺__等方法测量。

7．通常判断控制图异常的标准有_点子超出界限__和_点子排列存在缺陷__。

8..圆度误差的测量方法有_两点法__和_三点法__。

9.产品加工完成后的测量为被动测量，正在加工过程中的测量为主动测量。

10.圆柱度公差同时控制圆柱轴线的_直线度_，以及两条素线的_平行度_。

二、选择题（2×24=48分）1．对于偏差与公差之间的关系，下列说法中正确的是（D）。

A．上极限偏差愈大，公差愈大B．实际偏差愈大，公差愈大C．下极限偏差愈大，公差愈大D．上、下极限偏差之间的绝对值愈大，公差愈大2．当孔的下极限尺寸与轴的上极限尺寸之代数差为正值时，此代数差为（C）。

A.最大间隙B. 最大过盈C. 最小间隙D. 最小过盈3．基本偏差代号为n、p的轴与基本偏差代号为H的孔可以构成（Ｄ）。

A．间隙配合 B．过渡配合C．过盈配合 D．过渡配合或过盈配合4．在加工过程中进行的测量，能预防和杜绝不合格品的产生的是（Ｂ）。

A．动态测量 B．主动测量 C.综合测量 D.绝对测量5. 用游标卡尺测量工件的轴径尺寸属于（Ｄ）。

A．间接测量 B．相对测量 C. 动态测量 D. 绝对测量6．某仪器在示值为20 mm处的校正值为-0.02 mm，用它测量工件时，若读数正好为20 mm，则工件的实际尺寸为（Ｃ）。

A．20mm B．20.02mm C．19.98mm D．19.90mm 7.主要用来测量外径千分尺难以测量的沟和槽的量具是（Ｃ）。

《零件测量与质量控制技术》选择题测试（三）姓名 （ ）1.可调千斤顶适用于检测（ ）。

A ．平行度误差 B ．平面度误差 C ．直线度误差 D ． 圆度误差 （ ）2.产品质量往往要受到5M1E 的影响，以下不属于5M1E 要素的是（ ）。

A. 机器 B ．材料 C ．环境 D ．运输 （ ）3.利用万能角度尺的角尺和基尺的组合，可以测量的范围为 度 ( )。

A. 0-50 B. 50-140 C. 140-230 D.230-320 （ ）4.30h6,30f6,30g6三个公差带（ ）。

A. 基本偏差相同，公差等级不同 B. 基本偏差相同，公差等级相同 C. 基本偏差不同，公差等级相同 D. 基本偏差不同，公差等级不同 （ ）5.可用于检定角度样板，也可用于测量精密零件的角度的量具是（ ）。

A ．90°角尺 B ．万能角度尺 C. 正弦规 D. 角度量块 （ ）6.用游标卡尺测量工件的轴径属于（ ）。

A. 间接测量 B. 相对测量 C. 动态测量 D.绝对测量 （ ）7.用螺纹千分尺分别在5个测量点测量三角形螺纹，可得5个尺寸值M ，此时以 作为被测螺纹的实际中径值。

( ) A. 最小值 B. 平均值 C. 最大值 D.公式d 2=M-C 60（ ）8. 计量值控制图是生产过程质量控制最常用的工具。

( ) A. B. - C X ~- D.X-Rs（ ）9.有一批孔类零件，孔径尺寸φ50±0.027mm,经检测，该批零件的内孔尺寸标准差为0.0054mm,假设零件的公差分布中心与质量特性值分布中心重合，其工序能力为 。

( ) A. 工序能力过高 B. 工序能力充足 C 工序能力尚可 D.工序能力不足 （ ）10．主要用于测量孔和沟槽的深度及两平面间的距离的千分尺是 。

A ．内径千分尺 B ．深度千分尺 C ．螺纹千分尺 D ．公法线千分尺 （ ）11．如果梯形螺纹的公称直径是Tr40，那么检测螺纹外径跨度最适用的公法线千分尺量程应为 。

《零件测量与质量控制技术》月考试卷考试时间：60分钟得分：一、填空题：（每空1分，共30分）1.基本尺寸是根据零件，和工艺性要求，通过确定的尺寸。

2.孔的上、下极限偏差分别用和表示。

3.基准制的选择中，一般优先选用。

4.标准滚动轴承的外圈与轴承座孔的配合，采用基制。

滚动轴承内圈与轴的配合采用基制。

5.尺寸偏差包括和极限偏差。

6.在公差带图中，表示公称尺寸的一条直线称为。

7.孔、轴的公差带代号由与组成，并且要用字母书写。

8.国家标准对孔、轴各规定了种基本偏差代号。

轴的基本偏差代号从至为上极限偏差，它们的绝对值依次逐渐；从至为下极限偏差，其绝对值依次逐渐。

9.在公称尺寸相同的情况下，公差等级越高，公差值。

10．相同的，相互结合的孔和轴之间的关系称为配合。

11.当ES-ei≤0时，此时孔轴配合必为配合。

12．基孔制配合中的孔称为，国家标准规定基准孔的下偏差为，代号。

13.尺寸φ50G8表示为φ50，为8级，为G的孔。

二、选择题：（每空2分，共30分）1.基本尺寸。

A. 测量时得到的B. 加工时得到的C. 装配后得到的D. 设计时给定的2.当上偏差或下偏差为零时，在图样上。

A ．必须标出零值 B. 不用标出零值C ．标或不标零值皆可 D. 视具体情况而定3.最大极限尺寸与基本尺寸的关系是 。

A 、前者大B 、后者大C 、两者相等D 、两者之间大小不能确定4.φ10f6、φ10f7和φ10f8的 是相等的。

A.上极限偏差B.下极限偏差C.公差数值D.加工难易程度5.下列关于标准公差的说法，错误的是 。

A ．标准公差值相同，公差等级愈高，公称尺寸愈大B ．公称尺寸相同，公差等级愈低，标准公差值愈大C ．公差等级相同，公称尺寸愈大，标准公差值愈大D ．标准公差值相同，公差等级愈低，公称尺寸愈大6.当孔的下极限偏差小于相配合的轴的下极限偏差时，此配合为 。

A ．间隙配合 B.过渡配合 C.过盈配合 D.过渡配合或间隙配合7.当孔的上极限尺寸与轴的下极限尺寸之代数差为负值时，此代数差称为 。

零件测量与质量控制技术综合训练姓名：________ 部门：________ 成绩：________1.百分表校正后(即转动表盘，使零刻度线对准长指针)，如果长指针沿逆时针转过了30格，指向标有70的刻度线，则测量杆沿轴线相对于测头方向（）。

A.缩进0.3mmB.缩进0.7mmC.伸出0.8mmD.伸出0.3mm2. 下列论述中错误的是（）。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。

C．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。

D．不完全互换不会降低使用性能，经济效益也好。

3.适宜于沟槽类零件测量的量具是（）。

A.游标卡尺B.外径千分尺C.量规D.尖头千分尺4.不能用来检测外螺纹中径的量具是（）。

A.杠杆式千分尺B.公法线千分尺C.内径千分尺D.螺纹千分尺5.同轴度公差属于（）。

A．形状公差B. 定位公差C. 定向公差D. 跳动公差6．关于尺寸公差，下列说法中正确的是（）。

A．尺寸公差只能大于零，故公差值前应标“+”B．尺寸公差是用绝对值定义的，没有正、负的含义，故公差值前不应标“+”C．尺寸公差不能为负值，但可为零D．尺寸公差为允许尺寸变动范围的界限值7．当孔的上极限尺寸与轴的下极限尺寸之代数差为正值，此代数差称为（）。

A．最大间隙B．最小间隙C．最大过盈D．最小过盈8．关于间接测量，下列说法中错误的是（）。

A．测量的是与被测尺寸有一定函数关系的其他尺寸B．计量量具的测量测量装置不直接和被测工件表面接触C．必须通过计算获得被测尺寸的量值D．用于不便直接测量的场合9．（）公差可以根据具体情况规定不同形状的公差带。

A．直线度B．平面度C．圆度D．圆柱度10．下列计量器具中，测量精度最高的是（）。

A．游标卡尺B．千分尺C．杠杆千分尺D．杠杆百分表11．标注形位公差时，若被测要素是中心要素，则指引箭头应（）。

《零件测量与质量控制技术》高考模拟卷五浙江机电职业技术学院《零件测量与质量控制技术》模拟卷五一、判断题（1×15=15分）1.凡是合格的零件一定具有互换性。

（×）2.生产单件小批量零件应选用通用测量器具。

（√）3.为了实现互换性,零件的公差规定的越小越好。

（×）4.滚动轴承内圈与轴的配合，采用基孔制。

（√）5.滚动轴承内圈与轴的配合，采用间隙配合。

（×）6.一般的孔与轴的配合中，往往孔的公差等级选用要比轴低一级。

（√）7.测量误差是不可避免的。

（√）8.游标卡尺的示值误差，就是它本身的制造精度，不论使用的怎样真确，卡尺本身就存在这些误差。

（）9.用游标卡尺测量锻铸件毛坯或精度要求高的尺寸也是合理的。

（×）10.外径千分尺是利用螺旋副原理进行测量，因而测量精度高，主要用于高精度测量。

( √ )11.在机床运转时可测量工件是外径千分尺的一大优势。

（×）12.量块的精度，根据他的尺寸（即中心长度）的精度和两个测量的平面平行度的准确程度，可分五个精度级，其中3级精度最高，00级精度最差。

（×）13.外径千分尺测微螺杆的移动量一般为25mm，因而外径千分尺测量范围的起、止数值一般为25mm的整数倍，如25~50mm，50~75mm等。

（√）14.塞规的止规作用是为了防止孔的作用尺寸大于孔的上极限尺寸。

（√）15.一般不允许用塞规检查刚加工完的孔。

（√）二、选择题（1.5×20=30分）1、具有互换性的零件是（ A ）。

A、相同规格的零件B、不同规格的零件C、相互配合的零件D、形状和尺寸完全相同的零件2、基本尺寸相同、相互结合的孔、轴公差带之间的关系叫做（ C ）A、间隙B、联结C、配合D、过盈3、公差带图中，孔的公差带在零线上方，则基本偏差为( B )A、ESB、EIC、esD、ei4、孔的公差带在轴的公差带下方的配合为( C )A、间隙配合B、过渡配合C、过盈配合D、过渡配合或过盈配合5、在下列标准公差中，精度最高的是（ B ）A. IT10B. IT01C. IT0D. IT16、用于测量零件的高度和精密划线的是（ C ）A. 游标卡尺B. 千分尺C. 高度游标卡尺D. 钢直尺7、适宜于沟槽类零件测量的量具是（ C ）A. 游标卡尺B. 内径千分尺C. 尖头千分尺D. 量规8、分度值0.02mm的游标卡尺，当游标尺上第9格对齐时，游标小数部分的读数应为（ A ）。

零件测量与质量控制技术复习卷一．判断题。

1、检测工作是保证产品精度的重要前提，是实现零件互换性生产的基础。

( )2、不能用千分尺测量表面粗糙的被测件。

( )3、量块是无刻度的平面平行端面量具。

( )4、量块的精度，根据他的尺寸（即中心长度）的精度和两个测量的平面平行度的准确程度，可分五个精度级，其中3级精度最高，00级精度最差。

( )5、Ra3.2代表被测物体的两个被测平面的平行度误差小于3.2丝。

( )6、为了实现互换性，零件的公差应规定得越小越好。

（）7、上偏差一定大于零，下偏差一定小于零。

（）8、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（）9、孔的实际直径为60.98㎜,轴的实际直径为60.90这是间隙配合。

（）10、制造的角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加轴。

（）11、未注公差尺寸即对该尺寸没有公差要求。

（）12、基本偏差决定公差带位置。

（）13、基本尺寸不同的零件，只要它们的公差相同，就可以说明它们的精度要求相同。

（）14、接触测量就是直接测量，非接触测量就是间接测量。

( )15、游标万能角度尺的示值范围和测量范围是一致的。

( )16、直接测量必为绝对测量。

( )17、0~25mm千分尺的示值范围和测量范围是一样的。

( )18、测量误差是不可避免的( )19、选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )20、为了减少测量误差，一般不采用间接测量。

( )二、选择题：（）答案请写在表格内，否则不给评分。

1、具有互换性的零件是（）。

A、相同规格的零件B、不同规格的零件C、相互配合的零件D、形状和尺寸完全相同的零件2．基本尺寸是______时给定的尺寸。

( )A、制造B、测量C、设计D、制定工艺3、基本尺寸相同、相互结合的孔、轴公差带之间的关系叫做（）A、间隙B、联结C、配合D、过盈4、一般通用内径千分尺刻线方向与外径千分尺刻线方向( ).A、相同B、相反C、相同或相反D、相交5、用百分表测量时，长指针转一圈，则移动量是（）mm。

零件测量与质量控制技术练习题班级：_______________ 姓名:______________ 学号：_____________一、填空题。

（31分）1．测量长度的方法可以用____________、____________及___________测量。

2．游标卡尺可以测量工件的____________、____________、____________和____________，有时还可用来测量槽的深度。

3．外径千分尺一般由____________、____________、____________、____________，尺架、测砧、锁紧装置和隔热装置等。

4．塞尺又称____________或____________，用来检查间隙大小和窄槽宽度。

5．测量轴径通常采用____________、____________、____________等进行测量。

6．对成批量大生产的工件，为提高检测效率，常常使用_______________检验，它是用来检验某一孔或轴专用的量具，简称_________。

7．内径量表是用________（绝对法、相对法）测量内孔的一种常用量具。

8．内径百分表由__________和__________组成，用以测量孔的_______和孔的__________。

9．正弦规是利用三角函数的___________来度量的，故称正弦规或_________、________。

10. 万能角度尺的结构主要由_________、_________、_________、_________、_________和直尺组成。

二、选择题。

（10分）1.用于测量零件的高度和精密画线的是（）。

A.钢直尺B.游标卡尺C.千分尺D.高度游标卡尺2.下列选项中,正确使用外径千分尺的方法是( )。

A．可用千分尺测量毛坯B。

测量时，手握住隔热手柄C．工件旋转时也可测量D。

用砂纸将尺上锈污去除3.下极限尺寸减其公称尺寸所得的代数差为（）。

1、公差带图中，孔的公差带在零线上方，则基本偏差为( B )A、 ESB、 EIC、esD、 ei2、间隙配合中最大间隙等于( D )A、 ES-esB、 EI-esC、EI-eiD、 ES-ei3、基孔制中孔的基本偏差代号为( C )A 、 AB 、 FC 、 HD 、 h4、具有互换性的零件应是( A )A、相同规格的零件；B、不同规格的零件；C、相互配合的零件；D、形状和尺寸彻底相同的零件。

5、某种零件在装配时需要进行修配，是此种零件(B )A、具有彻底互换性；B、具有不彻底互换性；C、不具有互换性；D、无法确定其是否具有互换性。

6、分组装配法属于典型的不彻底互换性，它普通使用在( B )A、加工精度要求很高时；B、装配精度要求很高时；C、装配精度要求较低时；D、厂际协作或者配件的生产。

7、基本尺寸是( D )A、测量时得到的；B、加工时得到的；C、装配后得到的；D、设计时给定的。

8、最大极限尺寸与基本尺寸的关系是( D )A、前者大于或者等于后者；B、前者小于后者；C、前者等于后者；D、两者之间的大小无法确定。

9、最小极限尺寸减其基本尺寸所得的代数差为( B )A、上偏差；B、下偏差；C、基本偏差；D、实际偏差。

10、极限偏差是( C )A、加工后测量得到的；B、实际尺寸减基本尺寸的代数差；C、设计时确定的；D、最大极限尺寸与最小极限尺寸之差。

11、某尺寸的实际偏差为零，则其实际尺寸( C )A、必然不合格；B、为零件的真实尺寸；C、等于基本尺寸；D、等于最小极限尺寸。

12、适于尺寸公差，下列说法正确的是( B )A、尺寸公差只能大于零，故公差值前应标“+”号；B、尺寸公差是用绝对值定义的，没有正负的含义，故公差值前不应标“+”号；C、尺寸公差不能为负值；D、尺寸公差为允许尺寸变动范围的界限值。

13、尺寸公差带图的零线表示( C )A、最大极限尺寸；B、最小极限尺寸；C、基本尺寸；D、实际尺寸。

《零件测量与质量控制技术》单项、判断试题200题班级姓名学号一、单项选择题（共100题）1、具有互换性的零件应是（）A、形状和尺寸完全相同的零件B、不同规格的零件C、相互配合的零件D、相同规格的零件2、确定不在同一尺寸段的两尺寸的精度程度，是根据两尺寸的（）确定。

A、公差等级B、公差数值大小C、基本偏差D、实际偏差3、下列标准公差中，精度最低的是（）。

A、IT0B、IT01C、IT10D、IT114、配合性质的判断方法是，当ei≥ES时为（）配合。

A、间隙B、过盈C、过渡D、无法确定5、配合代号为F7/h6应理解为（）配合。

A、基轴制间隙B、基轴制过盈C、基孔制间隙D、基孔制过盈6、0.02mm的游标卡尺的刻线原理是尺身每小格1mm，当两测量爪合并时，游标上的50格刚好与尺寸上的（）对齐。

A、20mmB、49mmC、51mmD、50mm7、游标分度值为0.02mm的游标卡尺，当游标上第12格线对齐尺身时，游标卡尺小数部分的读数为（）mm。

A、0.2B、0.14C、0.22D、0.248、游标分度值为0.02的游标卡尺，它的示值误差为（）mmA、±0.01B、±0.02C、±0.05D、±0.109、测量12.06mm的尺寸，选用（）mm分度值的游标卡尺测量较合适。

A、0.1B、0.5C、0.02D、以上都可以10、用游标卡尺测量轴径时，应该尺身与轴线保持（）。

A、平行B、垂直C、30度夹角D、45度夹角11、用于测量零件的高度和精密画线的是（）。

A、游标卡尺B、高度游标卡尺C、千分尺D、钢直尺12、下列选项中，正确使用外径千分尺的方法是（）。

A、可用千分尺测量毛坯B、工作旋转时也可测量C、测量时，手握住隔热手柄D、应用砂纸将尺上的锈污去除13、关于量块的使用方法，下列说法错误的是（）。

A、在使用前，先在汽油中洗去防锈油B、使用时不得用手接触测量面C、使用后为了保护测量面不碰伤，应使量块结合在一起存放D、要防止腐蚀性气体侵蚀量块14、用来测量批量大、精度较高的中小型零件，可采用（）。
