霍尔效应的应用举例及原理

霍尔效应原理的工程应用1. 引言霍尔效应是指在导电材料中施加一个垂直于电流方向的磁场时，导电材料的两侧会产生一种垂直于电流和磁场的电势差。

这种现象被称为霍尔效应，该效应由霍尔效应元件来测量并应用于各种工程应用中。

本文将介绍霍尔效应的原理以及在工程领域中的应用。

2. 霍尔效应原理霍尔效应是在1851年由美国物理学家霍尔发现的。

当一个导电材料（通常为半导体）中通过电流时，垂直于电流方向的磁场会导致该材料产生电势差。

这个电势差被称为霍尔电压，它与电流和磁场的乘积成正比。

霍尔效应的原理可以通过以下几个步骤来解释：1.通过导电材料的一端施加电流，形成电流流动。

2.在导电材料的两侧施加一个垂直于电流方向的磁场。

3.由于洛仑兹力的作用，电子会在导电材料中受到一个向一侧偏转的力。

4.这个电子偏转会导致材料两侧产生电势差，即霍尔电压。

5.霍尔电压的大小与电流和磁场的乘积成正比。

霍尔效应原理的具体数学表达式为：VH = (IB * B * d) / n * e•VH为霍尔电压•IB为电流•B为磁场强度•d为导电材料的厚度•n为载流子密度•e为元电荷常数3. 工程应用由于霍尔效应可以测量电流并与磁场相关联，因此在工程领域中有着广泛的应用。

下面将介绍几种常见的工程应用。

3.1 电流传感器霍尔效应元件可以用作电流传感器，通过测量霍尔电压来确定电流的大小。

电流传感器通常由霍尔效应元件和放大电路组成。

当电流通过霍尔效应元件时，会产生一个与电流成正比的霍尔电压。

通过放大电路可以将微小的霍尔电压放大到可以测量的范围。

电流传感器被广泛用于电力系统，工业自动化和电子设备等领域。

3.2 位置传感器利用霍尔效应元件的霍尔电压与磁场的乘积成正比的特性，可以将霍尔效应元件应用于位置传感器。

通过在移动物体上放置磁场，可以测量霍尔电压来确定物体的位置。

这种位置传感器广泛应用于自动化机械、汽车行业和航空航天等领域。

3.3 速度传感器霍尔效应元件也可以用作速度传感器。

论述霍尔效应的原理及应用1. 霍尔效应的原理霍尔效应是指在一个导体中，当有电流通过时，垂直于电流方向的磁场作用下，会在导体两侧产生电压差。

这种现象被称为霍尔效应，其原理可以用以下几点解释：•首先，当电流通过导体时，导体内部的电子发生偏移，使得导体的一侧带正电荷，而另一侧带负电荷。

•其次，在磁场的作用下，电子会受到洛仑兹力的作用，从而发生偏转。

这个力作用的方向与电荷、电流和磁场的方向有关。

•最后，这种电子的偏转导致在导体两侧形成电子密度的差异，进而形成电压差。

霍尔效应的数学表达式为：$$V_H = B \\cdot I \\cdot R_H$$其中，V H为霍尔电压，B为磁感应强度，I为电流，R H为霍尔系数。

2. 霍尔效应的应用霍尔效应的发现和应用，对现代电子和磁学领域有着重要的贡献。

以下是一些霍尔效应的应用：2.1 磁场测量通过测量霍尔电压，可以间接地测量磁场的强度。

当将霍尔元件放置在磁场中时，磁场的强度越大，霍尔电压也会随之增加。

这种特性可以用于磁场传感器、磁力计和磁场测量设备中。

2.2 电流测量霍尔效应也可以用于电流的测量。

通过测量霍尔电压和已知的霍尔系数，可以计算出通过导体的电流大小。

这种测量方法被广泛应用于电流表、电子设备和电力系统中。

2.3 位置检测利用霍尔效应，可以实现对物体位置的检测。

在某些应用中，将霍尔元件放置在移动物体的位置上，当物体经过时，由于磁场的变化导致霍尔电压发生变化，从而可以检测物体的位置。

2.4 速度测量基于霍尔效应，可以测量物体的速度。

当物体运动时，通过测量霍尔电压的变化，可以推断出运动物体的速度。

这种方法在汽车、飞机、自动化系统中得到广泛应用。

2.5 开关控制霍尔效应也可以用于开关的控制。

当将霍尔元件与磁铁结合使用时，当磁铁靠近或远离霍尔元件时，由于磁场的变化，霍尔电压也会发生变化。

利用这一特性，可以实现磁敏开关和磁感应控制。

以上只是霍尔效应应用的一些例子，实际上，霍尔效应还在各个领域有着广泛的应用，例如：电动车、计算机硬盘、交通信号灯等。

霍尔效应的原理和实际应用1. 霍尔效应的基本原理霍尔效应是指当电流通过一片材料时，垂直于电流和磁场方向的电势差产生的现象。

这个效应由美国物理学家爱德华·霍尔于1879年首次发现和描述。

霍尔效应的基本原理可以归纳为以下几点：•高斯定律：磁感应强度的切线积分等于通过封闭曲面的磁通量除以该曲面的反面积。

•洛伦兹力：电荷在磁场中受到的力与电荷的速度和磁感应强度的乘积成正比。

•霍尔电流：电流通过导体时，由于相互作用，电荷会聚集在导体的一侧，产生一个电势差。

基于以上原理，当电流通过一片材料时，垂直于电流方向施加一个磁场，就会产生垂直于电流和磁场的电势差。

这个电势差称为霍尔电压，常用符号为VH。

2. 霍尔效应的公式霍尔电压（VH）与电流（I）、磁感应强度（B）、导体材料的特性有关。

霍尔效应的公式可以表示为：VH = RHBID其中，RH是霍尔系数，表示导体材料的本征特性；B是磁感应强度；I是电流；D是导体的厚度。

3. 霍尔效应的实际应用霍尔效应在现实生活中有着广泛的应用，以下列举了其中几个重要的应用领域：3.1 汽车工业霍尔效应被广泛应用于汽车工业中的转速测量和位置检测。

其原理是利用霍尔传感器测量转子旋转产生的磁场变化来检测发动机转速和位置。

这种测量方法因为具有高精度、快速响应和无接触的特点，因此在汽车电子系统中得到了广泛应用。

3.2 磁存储器霍尔效应在磁存储器中起着重要作用。

由于霍尔效应能够测量磁场的强度和方向，因此可以用来读取和写入磁存储器中的数据。

这种应用在磁盘驱动器和磁带等存储设备中非常常见。

3.3 传感器技术霍尔效应传感器已经广泛应用于各种测量和控制系统中。

例如，霍尔传感器可以用来测量电流、磁场、速度和位置等物理量。

它们具有体积小、重量轻、灵敏度高、响应快和可靠性好等优点，被广泛应用于工业自动化、航空航天、医疗设备等领域。

3.4 电子设备霍尔效应在电子设备中也有着一定的应用。

例如，霍尔开关可以用来控制电路的开关状态，这种开关具有无触点、可靠性高和寿命长的特点，被广泛应用于电路保护和电源管理等领域。

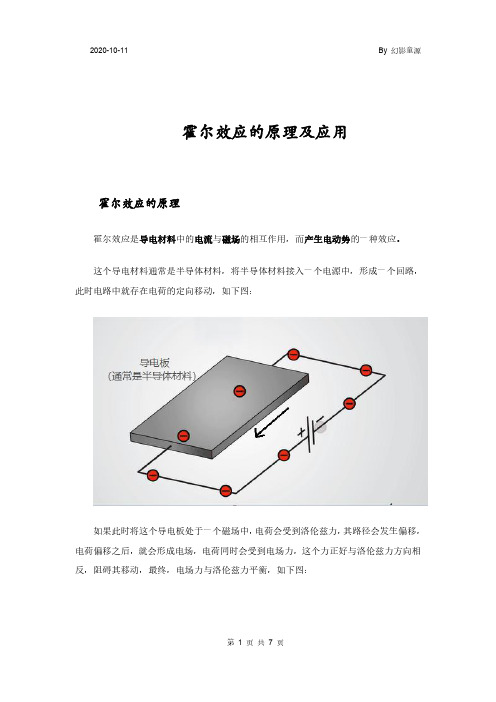

霍尔效应的原理及应用霍尔效应的原理霍尔效应是导电材料中的电流与磁场的相互作用，而产生电动势的一种效应。

这个导电材料通常是半导体材料，将半导体材料接入一个电源中，形成一个回路，此时电路中就存在电荷的定向移动，如下图：如果此时将这个导电板处于一个磁场中，电荷会受到洛伦兹力，其路径会发生偏移，电荷偏移之后，就会形成电场，电荷同时会受到电场力，这个力正好与洛伦兹力方向相反，阻碍其移动，最终，电场力与洛伦兹力平衡，如下图：如果使用仪表测试导电板两侧的电压，会发现其形成了电动势我们对上述过程进行进一步分析：E:电场强度；e ：单个粒子的电荷量；n ：单位体积的带电粒子数量；B ：磁通密度；v ：带电粒子移动速度。

最终平衡时：B nedI U b U e B nbd I F F =⇒=⇒=电洛取ne1R H =，为霍尔系数，这个霍尔系数是跟霍尔材料有关的参数，就得到霍尔效应的核心公式：dIB R U H ⨯=这个U 被称为霍尔电压。

可以看出当材料及形状确定时。

BIU最终可等效为下图：霍尔效应的实际应用霍尔效应的应用十分广泛，就我比较熟悉的汽车测试行业，列举两例。

变速箱转速检测检测原理图如下：等效原理图如下：在齿轮旋转的过程中，霍尔元件所处的磁场会发生变化，磁通密度也随之发生变化，如下图：整个完整检测过程见下图：当齿轮旋转时，霍尔转速传感器就输出一个一个的脉冲信号。

钳形表测量直流电流我们常常使用的钳形表，测量直流时，基本都是用的霍尔效应来进行测量。

其等效原理图如下图所示：驱动电路提供一个恒定的电流，经过霍尔元件形成一个回路，当穿过钳圈的导体上流过直流电流时，会在磁芯内部产生一个恒定的磁通，此时霍尔元件就处于磁场中，就会产生电压差（霍尔电压），再经过放大器放大并滤波后就能形成一个与被测导体电流成正比的电压值，再经过采集换算就能得到对应的电流并显示在钳形表上。

霍尔效应在日常生产生活中的应用
霍尔效应是指在磁场中，电导率为n型或p型半导体中的载流子受到横向磁场的影响，会产生一种电势差，称为霍尔电势。

这种现象被广泛应用于现代电子技术中。

在日常生产生活中，霍尔效应也有着广泛的应用。

以下是一些例子：
1. 磁流量计：磁流量计是一种利用霍尔效应测量磁场强度的装置。

在工业生产中，磁流量计可以用来测量流体或气体中的电导率变化，以控制流量。

2. 电动车控制器：电动车控制器中的霍尔传感器可以检测车轮的转速和方向，从而控制电机的输出电流和电压，使电动车行驶更加平稳和高效。

3. 磁力计：磁力计中使用霍尔传感器来测量磁场的强度和方向，可以用于检测电机的位置、速度和负载情况等。

4. 汽车电子系统：在汽车电子系统中，霍尔元件可以用来检测车速、转向、制动等信息，帮助实现精确的控制和调节。

5. 手机、平板电脑等电子产品：霍尔传感器可以用于手机、平板电脑等电子产品中，检测设备的方向、倾斜角度和距离等信息，从而实现更加智能化和方便的操作。

总之，霍尔效应在日常生产生活中有着广泛的应用，为各种设备和系统的控制、监测和调节提供了重要的技术支持。

- 1 -。

电磁感应中的霍尔效应与应用电磁感应是电磁学中一个重要的概念，指的是导线中的电流或磁场发生变化时，会在导线附近产生感应电动势。

在电磁感应的研究中，霍尔效应是一种常见的现象，具有广泛的应用。

本文将详细介绍霍尔效应的原理、实验方法，以及在实际中的应用。

一、霍尔效应的原理霍尔效应是美国物理学家霍尔在19世纪提出的。

当导体中通有电流时，导体内部的自由电子会受到洛伦兹力的作用，沿着某个方向发生偏转。

这个方向垂直于电流方向和磁场方向，称为霍尔方向。

霍尔效应可以通过以下公式来计算：\[ E = R_H \cdot I \cdot B \]其中，E表示感应电动势，R_H是霍尔系数，I是电流强度，B是磁场强度。

二、霍尔效应的实验方法为了观察和测量霍尔效应，可以进行如下实验：1. 准备材料：霍尔元件、电流源、磁铁等。

2. 将霍尔元件连接到电路并选定适当的电流和磁场强度。

3. 通过调节电流和磁场，观察和测量霍尔元件产生的感应电动势。

三、霍尔效应的应用霍尔效应在实际中有着多种应用，以下列举其中几个常见的应用领域。

1. 传感器：霍尔效应可以用作传感器测量磁场强度，被广泛应用于磁传感器中。

例如，汽车中的转向角度传感器、电子设备中的接近开关，都可以利用霍尔效应进行测量。

2. 电动机控制：通过测量电动机中的霍尔元件产生的感应电动势，可以实现电动机的速度控制、位置检测等功能。

3. 磁存储器：霍尔效应还可以应用于磁存储器中，通过利用霍尔元件的磁场依赖性，实现数据的读写和存储。

4. 流量计：流量计是一种用来测量气体或液体流量的仪器，霍尔效应可以实现流量计的测量和控制。

5. 电子称：电子秤通常使用霍尔元件来测量被称物体的质量，精度较高且响应速度快。

结论霍尔效应是电磁感应的一个重要现象，通过实验可验证该效应的存在，并测量感应电动势。

在实际应用中，霍尔效应被广泛用于传感器、电动机控制、磁存储器、流量计和电子称等领域。

随着科学技术的不断发展，霍尔效应的应用前景将会更加广阔。

霍尔效应的原理和应用实验1. 引言霍尔效应是指当导体中有电流通过时，在垂直于电流方向与磁场方向的方向上会产生电势差的现象。

这个效应在电子学中有着重要的应用，特别是在传感器和测量领域。

本文将介绍霍尔效应的原理和实验过程，并探讨其在不同应用领域中的具体应用。

2. 霍尔效应的原理霍尔效应的原理可以通过以下几点来解释：•霍尔效应是由于运动电荷在磁场中受到洛伦兹力的作用而产生的。

•当电流通过导体时，电流载流子受到垂直于电流方向和磁场方向的洛伦兹力的作用，导致电流载流子的堆积和偏移。

•霍尔元件中存在一个沿垂直于电流方向的电势差，这个电势差被称为霍尔电压。

3. 霍尔效应的实验为了验证和观察霍尔效应，我们可以进行以下实验步骤：3.1 实验材料和设备•霍尔元件：一种薄片状的半导体材料，通常是块状的晶体硅。

•磁场源：可以通过使用永磁体或电磁体来产生磁场。

•电源：用于提供电流。

•带有示波器功能的电压测量仪器：用于测量霍尔电压。

3.2 实验步骤1.将霍尔元件连接到电路中，确保电流可以通过霍尔元件。

2.将磁场源放置在霍尔元件周围，以确保垂直于电流方向的磁场。

3.使用电压测量仪器测量霍尔电压。

4.改变电流的大小和方向，并记录相应的霍尔电压值。

5.改变磁场的大小和方向，并记录相应的霍尔电压值。

3.3 实验注意事项•在实验过程中，要确保电路连接正确，避免电流和磁场干扰。

•注意保持实验环境的稳定，避免外部干扰。

4. 霍尔效应的应用实验霍尔效应在各个领域都有着广泛的应用，下面列举几个常见的应用实验：4.1 磁场测量通过测量霍尔电压可以得到与磁场强度相关的信息。

可以使用霍尔元件制作磁场传感器，用于测量磁场强度的大小和方向。

4.2 电流测量通过对霍尔元件施加恒定的磁场，可以用霍尔电压来测量通过导体的电流。

4.3 速度测量通过将霍尔元件安装在旋转物体上，可以测量旋转物体的速度。

当物体转动时，霍尔电压的变化与物体的速度成正比。

4.4 位置测量通过将霍尔元件安装在运动物体上，可以测量物体的位置。

霍尔效应的应用和原理1. 介绍霍尔效应是指在通过一定的电流流过具有一定形状和大小的金属或半导体的时候，垂直于电流方向的横向电压差。

该效应由美国物理学家爱德华·霍尔于1879年发现并命名。

霍尔效应不仅有重要的理论意义，还具有广泛的应用，包括传感器、电子器件、测量、电力、磁体等领域。

本文将重点介绍霍尔效应的应用和原理。

2. 应用2.1 磁场传感器霍尔效应可以用于制造磁场传感器，这些传感器可以测量磁场的强度和方向。

其中最常见的应用是如下几种：•磁力计：通过测量对象周围的磁场变化来检测物体的位置和运动。

•磁场计：测量磁场的大小和磁极的方向，并将其转化为电信号。

磁场传感器广泛应用于社交媒体、电子游戏、导航系统、安防系统等领域。

2.2 电流测量霍尔效应可以应用于电流测量。

通过将电流传导器件放在电路中，利用霍尔传感器测量横向电压差并根据一定的数学计算关系求得电流大小。

这种方法可以测量直流和交流电流。

电流测量是电力行业、电子设备制造业和电动车制造业中常见的应用。

2.3 速度测量霍尔效应也可以用于速度测量。

在车辆的制动系统中，可以使用霍尔传感器检测车轮的转速，并根据转速计算车辆的速度。

此外，霍尔传感器还可用于工业机械设备以及风力发电机组等领域的速度测量。

3. 原理3.1 霍尔元件霍尔元件通常由铬、铂、铜等金属制成的片状金属电极组成。

在元件的一边施加电流，而在另一边测量横向电压差。

元件两侧的接触电极与电流方向垂直，并且在两个接地电极之间有一定距离。

3.2 磁场作用当将一个垂直于电流方向的磁场加在霍尔元件上时，由于电子的洛仑兹力作用，电子会产生一个横向偏转运动，从而形成横向电压差。

这个横向电压差正比于电流的大小和磁场的强度。

通过测量这个横向电压差，可以间接测量电流或磁场的值。

4. 结论霍尔效应是一种重要的物理现象，它不仅有理论研究的意义，还在很多领域发挥着重要的应用价值。

磁场传感器、电流测量和速度测量是霍尔效应最常见的应用领域。

霍尔式的原理与应用一、霍尔效应的原理霍尔效应是指当电流通过一块材料时，垂直于电流方向的磁场引发的电场现象。

它基于霍尔效应传感器中的霍尔元件。

1.1 霍尔元件的结构霍尔元件由霍尔片、电流引脚和电压引脚组成。

霍尔片是由半导体材料制成的，具有特殊的性质，可以感测到外部磁场，并将其转化为电场。

1.2 霍尔效应的原理当电流通过霍尔元件时，垂直于电流方向的磁场作用在霍尔片上，使得霍尔片两边形成电势差。

这个电势差称为霍尔电压（Hall voltage），并遵循以下公式：$$ V_H = B \\cdot I \\cdot R_H $$其中，V H为霍尔电压，B为磁场强度，I为电流强度，R H为霍尔常数。

根据霍尔电压的方向，可以判断磁场的方向。

二、霍尔效应的应用霍尔效应广泛应用于各个领域，下面列举几个典型的应用场景。

2.1 速度测量通过安装霍尔传感器，可以测量旋转物体的速度。

当物体上有磁场发生改变时，霍尔传感器可以检测到霍尔电压的变化，并通过计算得到物体的速度。

2.2 位置检测利用霍尔效应传感器的灵敏度，可以用于检测磁体的位置。

当磁体接近或离开霍尔传感器时，磁场的改变会导致霍尔电压的变化，从而可以确定磁体的位置。

2.3 电流测量由于霍尔电压与电流强度成正比，可以通过测量霍尔电压来确定电流的大小。

这在电力系统中非常有用，可以用于实时监测电流是否超过额定值。

2.4 开关检测霍尔传感器可以用作磁性开关的探测器。

当磁场与传感器接近时，霍尔电压将发生变化，可以用于检测物体的接近或离开。

2.5 指南针利用霍尔效应传感器的灵敏度，可以制作电子指南针。

通过测量磁场的方向，可以确定地理方位。

2.6 电动汽车霍尔传感器在电动汽车中有广泛的应用。

例如，用于控制电机速度、测量电池电流、检测车辆速度等。

三、总结霍尔式的原理基于霍尔效应传感器中的霍尔元件，通过测量霍尔电压来检测磁场的变化。

霍尔效应在速度测量、位置检测、电流测量、开关检测、指南针和电动汽车等领域有广泛的应用。
