常用电线电缆型号大全及识图

电缆型号大全附图HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV铜芯聚氯乙烯绝缘电线；BLV铝芯聚氯乙烯绝缘电线；BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线；RV铜芯聚氯乙烯绝缘安装软线；RVB铜芯聚氯乙烯绝缘平型连接线软线；BVS铜芯聚氯乙烯绝缘绞型软线；RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR聚乙烯绝缘软电线；BYVR聚乙烯绝缘聚氯乙烯护套软线；RY聚乙烯绝缘软线；RYV聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR聚氯乙烯护套安装用软电缆8、SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB音箱连接线（发烧线）13、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑连接线16、VGA显示器线17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电缆型号大全附图——局用电缆HJ ——实心聚烯烃绝缘2）绝缘：Y（YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘A——涂塑铝带粘接屏蔽聚乙烯护套（3）内护层：——铝，钢双层金属带屏蔽聚乙烯护套S ——聚氯乙烯护套V ）特征：T——石油膏填充（4 ——高频隔离G C——自承式——双层防腐钢带绕包销装聚乙烯外被层）外护层：（5231 / 2033——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层铜芯聚氯乙烯绝缘电线；2）BV铝芯聚氯乙烯绝缘电线；BLV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铜芯聚氯乙烯绝缘软线；BVR铜芯聚氯乙烯绝缘安装软线；RV2 / 20RVB铜芯聚氯乙烯绝缘平型连接线软线；BVS铜芯聚氯乙烯绝缘绞型软线；RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR聚乙烯绝缘软电线；BYVR聚乙烯绝缘聚氯乙烯护套软线；RY聚乙烯绝缘软线；RYV聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套3 / 20五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4 / 204、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR聚氯乙烯护套安装用软电缆8、SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB音箱连接线（发烧线）13、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑连接线5 / 2016、VGA显示器线17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

常用电缆的特性如下
CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。

CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。

氧舱电线常采用BV，BX，RV，RVV系列电线，其中：
BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度
-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。

BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。

RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。

RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移动和弯曲的场合。

电缆常见型号
VV表示：聚氯乙烯绝缘(第一个V)，聚氯乙烯护套(第二个V)
YJV22表示：交连聚氯乙烯绝缘(YJ)，聚氯乙烯护套(V)，钢带凯装(22)
型号加“ZR”或“FR”的为阻燃电缆(电线)。

加“L”为铝线
电线的型号较简单：
BVV--聚氯乙烯绝缘和护套铜心线，
BV--聚氯乙烯绝缘铜心线，
BVR--聚氯乙烯绝缘铜心软线，
BX--橡皮绝缘铜心线，
RHF--氯丁橡套铜心软线。

常用电线电缆型号大全及识图一、任务描述本任务是对常用电线电缆型号的介绍，通过本任务的完成，能掌握常用电线电缆型号识图能力，为后续任务的执行奠定基础。

二、电缆的概念电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。

多架设在空中或装在地下、水底，用于电讯或电力输送。

1832年，沙俄退伍军官许林格将电报线路埋在地下，六根导线之间彼此用橡胶绝缘后同放在玻璃管内，这就是世界上最早的一条地下电缆。

电线电缆中有BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、A VVR、VV、VLV、KVV等诸多型号，那么他们到底代表什么意思呢？一，简单说下，我们经常接触的第一组由一个到二个字母组，表示导线的类别、用途。

如：A-安装线、B-布电线、C-船用电缆、K-控制电缆、N-农用电缆、R-软线、U-矿用电缆、Y-移动电缆、JK-绝缘架空电缆、M-煤矿用、ZR-阻燃型、NH-耐火型、ZA-A级阻燃、ZB-B级阻燃、ZC-C级阻燃、WD-低烟无卤型。

第二组是一个字母，表示导体材料的材质，如：T-铜芯导线（大多数时候省略）、L-铝芯导线。

第三组是一个字母，表示绝缘层，如：V—PVC塑料、YJ—XLPE绝缘、X—橡皮、Y—聚乙烯料、F—聚四氟乙烯。

第四组是一个字母、表示护套，如：V-PVC套、Y-聚乙烯料、N-尼龙护套、P-铜丝编织屏蔽、P2-铜带屏蔽、L-棉纱编织涂蜡克、Q-铅包。

第五组是一个字母、表示特征，如：B-扁平型、R-柔软、C-重型、Q-轻型、G-高压、H-电焊机用、S-双绞型。

第六组是一个数字，表示铠装层，（下小脚标）2-双钢带、3-细圆钢丝、4-粗圆钢丝.第七组是一个了，表示外护套，（下小脚标）如：0-表示无护套、1-纤维层、2-PVC套二，一般常用的有以下规格：0.5mm²、1mm²、1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²等。

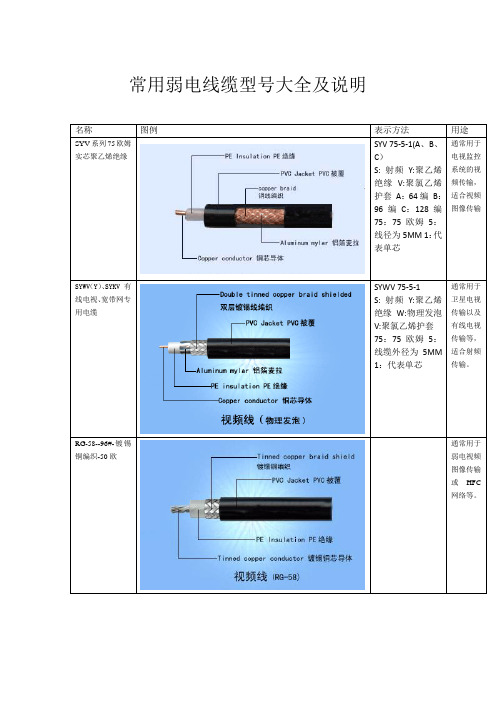

常用弱电线缆型号大全及说明讲、防盗报警、表、控制系统、电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV专业线缆产品在弱电工程中的俗称一、同轴电缆、视频电缆、视频线、同轴线、监控线、监控电缆、-2线、-3线、-5线、-7线、-9线、-12线、两兆线、对录线、音视频线、屏蔽线上述俗称可能涵盖的专业产品规格、型号：1、SYV75-2、SYV75-3、SYV75-5、SYV75-7、SYV75-9、SYV75-12、2、RG58、RG59、3D-2V、5D-2V、3C-2V、5C-2V、SYV75-2×4、SYV75-2×8、SYV75-2×16二、同轴电缆、有线电视电缆、有线电视线、射频电缆、射频线、物理发泡同轴电缆、发泡线、馈线、-5线、-7线、-9线、-12线、上述俗称可能涵盖的专业产品规格、型号：1、SYWV75-5、SYWV75-7、SYWV75-9、SYWV75-12、SYWLV75-7、SYWLV75-9、SYWLV75-12、2、SYWV75-5(2P/4P)、SYWV75-7(2P/4P)、SYWV75-9(2P/4P)、SYWV75-12(2P/4P)、3、RG59、RG6、RG7、RG11、三、电源线、护套线、多芯线、软线、控制线、信号线、控制电缆、信号电缆、控制线缆、信号线缆、上述俗称可能涵盖的专业产品规格、型号：1、AVVR2×0.2mm²、AVVR2×0.3mm²、RVV2×0.5mm²、RVV2×0.75mm²、RVV2×1.0mm²、RVV2×1.5mm²、RVV2×2.0mm²、RVV2×2.5mm²、RVV2×4.0mm²或更大平方2、AVVR3×0.2mm²、AVVR3×0.3mm²、RVV3×0.5mm²、RVV3×0.75mm²、RVV3×1.0mm²、RVV3×1.5mm²、RVV3×2.0mm²、RVV3×2.5mm²、RVV3×4.0mm²或更大平方3、RVVP 2×0.2mm²、RVVP 2×0.3mm²、RVVP2×0.5mm²、RVVP2×0.75mm²、RVVP2×1.0mm²、RVVP2×1.5mm²、RVVP2×2.0mm²、RVVP2×2.5mm²、RVVP2×4.0mm²或更大平方4、KVV2×0.5mm²、KVV2×0.75mm²、KVV2×1.0mm²、KVV2×1.5mm²、KVV2×2.0mm²、KVV2×2.5mm²、KVV2×4.0mm²或更大平方5、KVV3×0.5mm²、KVV3×0.75mm²、KVV3×1.0mm²、KVV3×1.5mm²、KVV3×2.0mm²、KVV3×2.5mm²、KVV3×4.0mm²或更大平方6、RV0.3 mm²、RV 0.5 mm²、RV 0.75 mm²、RV 1.0mm²、RV 1.5mm²、RV 2.0mm²、RV 2.5mm²、RV 4.0mm²、RV 6.0mm²、RV 10.0mm²、或更大平方7、RVVB 2×0.2mm²、RVVB 2×0.3mm²、RVVB 2×0.5mm²、RVVB 2×0.75mm²、RVVB 2×1.0mm²、RVVB 2×1.5mm²、RVVB 2×2.0mm²、RVVB 2×2.5mm²、RVVB 2×4.0mm²或更大平方四、电源线、控制线、控制线缆、控制电缆、信号线、信号线缆、信号电缆、屏蔽线、屏蔽线缆、屏蔽电缆、上述俗称可能涵盖的专业产品规格、型号：1、RVVP 2×0.2mm²、RVVP 2×0.3mm²、RVVP2×0.5mm²、RVVP2×0.75mm²、RVVP2×1.0mm²、RVVP2×1.5mm²、RVVP2×2.0mm²、RVVP2×2.5mm²、RVVP2×4.0mm²或更大平方2、RVVP 3×0.2mm²、RVVP 3×0.3mm²、RVVP3×0.5mm²、RVVP3×0.75mm²、RVVP3×1.0mm²、RVVP3×1.5mm²、RVVP3×2.0mm²、RVVP3×2.5mm²、RVVP3×4.0mm²或更大平方3、或更多芯数的RVVP系列线缆4 、KVVP 2×0.2mm²、KVVP 2×0.3mm²、KVVP2×0.5mm²、KVVP2×0.75mm²、KVVP2×1.0mm²、KVVP2×1.5mm²、KVVP2×2.0mm²、KVVP2×2.5mm²、KVVP2×4.0mm²或更大平方5、KVVP 3×0.2mm²、KVVP 3×0.3mm²、KVVP3×0.5mm²、KVVP3×0.75mm²、KVVP3×1.0mm²、KVVP3×1.5mm²、KVVP3×2.0mm²、KVVP3×2.5mm²、KVVP3×4.0mm²或更大平方6、或更多芯数的KVVP系列线缆7、RVVSP 2×0.2mm²、RVVSP 2×0.3mm²、RVVSP2×0.5mm²、RVVSP2×0.75mm²、RVVSP2×1.0mm²、RVVSP2×1.5mm²、RVVSP2×2.0mm²、RVVSP2×2.5mm²、RVVSP2×4.0mm²或更大平方/更多芯数8、RVVS 2×0.2mm²、RVVS 2×0.3mm²、RVVS2×0.5mm²、RVVS2×0.75mm²、RVVS2×1.0mm²、RVVS2×1.5mm²、RVVS2×2.0mm²、RVVS2×2.5mm²、RVVS2×4.0mm²或更大平方/更多芯数五、双绞线、花线、麻花线、S型双绞线上述俗称可能涵盖的专业产品规格、型号：RVS 2×0.2mm²、RVS 2×0.3mm²、RVS 2×0.5mm²、RVS 2×0.75mm²、RVS 2×1.0mm²、RVS 2×1.5mm²、RVS 2×2.0mm²、RVS 2×2.5mm²、RVS 2×4.0mm²或更大平方六、铜线、硬线、黄绿线、地线、零线、火线、接地线、1.5平方线、2.5平方线、4平方线、6平方线、10平方线上述俗称可能涵盖的专业产品规格、型号：1、BV 0.75 mm²、BV 1.0mm²、BV 1.5mm²、BV 2.0mm²、BV 2.5mm²、BV 4.0mm²、BV 6.0mm²、BV 10.0mm²、或更大平方2、BVVB 2×0.75mm²、BVVB 2×1.0mm²、BVVB 2×1.5mm²、BVVB 2×2.0mm²、BVVB 2×2.5mm²、BVVB 2×4.0mm²或更大平方七、音频线、音箱线、音响线、金银线、话筒线、喇叭线、广播线、发烧线、背景音乐线、公共广播线上述俗称可能涵盖的专业产品规格、型号：1、YXB 2×0.2mm²、YXB 2×0.3mm²、YXB 2×0.5mm²、YXB 2×0.75mm²、YXB 2×1.0mm²、YXB 2×1.5mm²、YXB 2×2.0mm²、YXB 2×2.5mm²、YXB 2×4.0mm²或更大平方2、YXB 2×20支、YXB 2×30支、YXB 2×50支、YXB 2×70支、YXB 2×100支、YXB 2×150支、YXB 2×200支、YXB 2×300支、YXB 2×630支或更多芯数3、RVVSP 2×0.2mm²、RVVSP2×0.3mm²、RVVSP 2×0.5mm²、RVVSP 2×0.75mm²、RVVSP 2×1.0mm²、RVVSP 2×1.5mm²、RVVSP 2×2.0mm²、RVVSP 2×2.5mm²、RVVSP 2×4.0mm²或更大平方、更多芯数4、RVVS2×0.2mm²、RVVS2×0.3mm²、RVVS2×0.5mm²、RVVS2×0.75mm²、RVVS2×1.0mm²、RVVS2×1.5mm²、RVVS2×2.0mm²、RVVS2×2.5mm²、RVVS2×4.0mm²或更大平方、更多芯数5、HTP 2×20芯、HTP 2×27芯、HTP 2×37芯、HTP 2×48芯、HTP 2×60芯、HTP 3×20芯、HTP 3×27芯、HTP 3×37芯、HTP 3×48芯、HTP 3×60芯、或更多芯数八、电话线、并线、耳机线上述俗称可能涵盖的专业产品规格、型号：RVB 2×0.2mm²、RVB 2×0.3mm²、RVB 2×0.5mm²、RVB 2×0.75mm²或更大平方九、RGB线、RGB电缆、VGA线、VGA电缆、3+4电缆、3+6电缆、3+9电缆、5+5电缆、十、电梯线、电梯专用线、电梯专用电缆、电梯监控线、电梯监控电缆上述俗称可能涵盖的专业产品规格、型号：TV-TV2P、TV-TV2P、TVVB－TV-3-R、TVVB－TV-3-G、TVVB－TV-5-G、十一、弱电线、弱电线缆、安防线缆、监控线缆、消防线缆、报警线缆、安防线、监控线、消防线、报警线、阻燃线、耐火线、地埋线、架空线、架空电缆、地埋电缆、阻燃电缆、耐火电缆、安防电缆、监控电缆、上述俗称可能涵盖的专业产品规格、型号：所有线缆型号前加前缀，如ZR、NH等十二、接插件、视频头、音频头、莲花头、同轴电缆连接器、Q9头、BNC接头、F头、双通、直通、三通、视频双通、视频三通、大二声接头、单声接头、双声接头、3.5接头、6.5接头、卡侬头、话筒头上述俗称可能涵盖的专业产品规格、型号：Q9J 、Q9K、BNCJ、BNCK、FJ、FK、KK、KJK、3.5J2/J3/K2/K3、6.35 J2/J3/K2/K3、-1、-2、-3、-4、-5、-7、-9、-12、J3P/K3P、J3PW/K3PW、L16、SL16、十三、双绞线、网线、网络线、五类线、超五类线、六类线、网络电缆、计算机线、计算机电缆、光纤、光缆、三类大对数电缆、五类大对数电缆、配线架、理线架、模块、面板、跳线、成型跳线、尾纤、机柜、适配器、语音模块、数据模块、视频模块、物业模块、信息模块、打线、压线工具上述俗称可能涵盖的专业产品规格、型号：UTP电缆、CAT.6、CAT.5e、具体型号/规格每个厂家不尽相同.介绍几种线缆的区别RVV 与KVV、RVVP 与KVVP 其参考标准(JB 8734.5-1998)区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

电线电缆规格型号表型号规格用途材料AXV 2.5mm²家庭用电线铜导体，PVCBV 1.5mm²照明电线铜导体，PVC BVV 4mm²家庭装修用线铜导体，PVCRV 2.5mm²信号线铜导体，PVC AVVP 10mm²高频电缆铜导体，PVC WDZ-BYJ 1.5mm²阻燃电线铜导体，PVC KVV 1mm²控制电缆铜导体，PVCZR-KVVP 4mm²阻燃控制电缆铜导体，PVCNYY-J 2.5mm²铁路电缆铜导体，PVCN2XY 10mm²外部电缆铜导体，PVC以上是电线电缆常用型号、规格以及用途的规格型号表，下面将对表中的电线电缆进行详细说明。

1. AXV•规格：2.5mm²•用途：家庭用电线•材料：铜导体，PVC绝缘层AXV电线是一种常用的家庭用电线，主要用于家庭电路的照明、插座和电器设备的供电。

该型号电线的导体材料为铜，有很好的导电性能，能够保证电流的稳定传输。

绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。

2. BV•规格：1.5mm²•用途：照明电线•材料：铜导体，PVC绝缘层BV电线是一种常用的照明电线，主要用于住宅和商业建筑的照明系统。

该型号电线的导体采用铜材料，具有良好的导电性能，能够确保电流的稳定传输。

绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。

3. BVV•规格：4mm²•用途：家庭装修用线•材料：铜导体，PVC绝缘层BVV电线是一种常用的家庭装修用线，主要用于家庭装修中的电路布线。

该型号电线的导体采用铜材料，具有良好的导电性能，能够确保电流的稳定传输。

绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。

4. RV•规格：2.5mm²•用途：信号线•材料：铜导体，PVC绝缘层RV电线是一种常用的信号线，主要用于信号传输和控制回路。

电缆型号大全附图HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电缆型号大全附图？HJ——局用电缆？（2）绝缘：Y——实心聚烯烃绝缘？YF——泡沫聚烯烃绝缘？YP——泡沫／实心皮聚烯烃绝缘？（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套？S——铝，钢双层金属带屏蔽聚乙烯护套？V——聚氯乙烯护套？（4）特征：T——石油膏填充？G——高频隔离？C——自承式？（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层？33——单层细钢丝铠装聚乙烯被层？43——单层粗钢丝铠装聚乙烯被层？53——单层钢带皱纹纵包铠装聚乙烯外被层？553——双层钢带皱纹纵包铠装聚乙烯外被层？2）BV铜芯聚氯乙烯绝缘电线；BLV铝芯聚氯乙烯绝缘电线；？BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；？BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；？BVR铜芯聚氯乙烯绝缘软线；？RV铜芯聚氯乙烯绝缘安装软线；RVB铜芯聚氯乙烯绝缘平型连接线软线；？BVS铜芯聚氯乙烯绝缘绞型软线；？RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；？BYR聚乙烯绝缘软电线；？BYVR聚乙烯绝缘聚氯乙烯护套软线；？RY聚乙烯绝缘软线；？RYV聚乙烯绝缘聚氯乙烯护套软线？3）电缆的型号由八部分组成：？一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；？二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯？三、导体材料代码－不标为铜，L为铝；？四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套？五、派生代码－D不滴流，P干绝缘；？六、外护层代码？七、特殊产品代码－TH湿热带，TA干热带；？八、额定电压－单位KV？有关电缆型号的问题？1、SYV：实心聚乙烯绝缘射频同轴电缆？2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV 程？SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙乙烯（聚乙烯）？3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯？用途：仪器、仪表、对讲、监控、控制安装？4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号？5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明？7、AVVR聚氯乙烯护套安装用软电缆？8、SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒9、RV、RVP聚氯乙烯绝缘电缆？10、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆？11、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用？12、RIB音箱连接线（发烧线）？13、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量？14、SFTP双绞线传输电话、数据及信息网？15、UL2464电脑连接线？16、VGA显示器线？17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电18、SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用？19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆？电线电缆命名与型号？电线电缆命名与型号？命名原则及案例:？电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号压电缆”代表1kV级的所有塑料绝缘类电力电缆。

电线电缆规格型号表以下是一些常见的电线电缆规格型号表：
1. 单芯电缆：
- BV：铜芯PVC绝缘电线
- BVR：铜芯PVC绝缘软电线
- BVV：铜芯PVC绝缘电线电缆
- BLV：铝芯PVC绝缘电线
- BLVV：铝芯PVC绝缘电线电缆
2. 多芯电缆：
- RVV：铜芯PVC绝缘电线电缆
- RVVP：铜芯屏蔽绞合线
- RVB：铜芯平行线
3. 高压电缆：
- YJV：交联聚乙烯绝缘聚氯乙烯护套电缆
- YJLV：交联聚乙烯绝缘聚氯乙烯护套铝芯电缆
- YJV22：交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆
注意，以上仅列举了一部分常见的电线电缆规格型号，实际上市的规格型号非常多，具体选用应根据具体的使用环境和要求来确定。

同时，不同国家和地区的电线电缆规格型号也可能存在差异，所以建议在选用之前咨询专业人士或参考当地标准。
