QC小组活动外墙保温防火装饰一体板施工质量控制歌山建设集团有限公司台州市妇女儿童医院、台州市妇幼保健院（一期）工程QC小组一、工程概况台州市妇女儿童医院、台州市妇幼保健院（一期）工程包括一栋14层的住院楼（地下一层）、建筑高度56.55米，一栋4层的医技楼（地下一层）、建筑高度21.18米，一栋4层的门诊楼（地下一层）、建筑高度22.50米，一栋三层的行政后勤楼（其中报告厅为一层）、建筑高度15.00米；总建筑面积51000平方米，其中地上43000平方米，地下8000平方米。
二、小组简介在公司总经理大力支持下，由分公司技术管理人员和现场施工管理人员于2017年2月25日成立了台州市妇女儿童医院、台州市妇幼保健院（一期）工程QC小组。
小组成员均参加了集团公司举办的QC小组培训班，通过认真学习、交流，提高了小组成员的分析问题、解决问题的能力。
成员简介见下表：QC小组简介一览表制表人：应建斌日期：2017年2月25日一、课题计划QC课题实施进度计划表制表人：应建斌日期：2017年2月27日二、选题理由1.外墙保温防火装饰一体板，属新材料应用，安装及施工方面尚无国家规范及行业技术标准。
2.板材安装及检查验收均属高空作业，需要使用吊篮完成，施工质量难免受到一定影响。
3.本工程位于台州市椒江葭沚街道，工程为台州市政府重点建设项目，外墙面装饰板材的施工质量直接影响到工程的整体效果。
4.积累经验，做出样板，对分公司所属项目部及至整个集团公司，在今后施工质量管理具有一定的指导意义。
5．相应国家节能减排、绿色施工的号召，积极掌握节能环保新材料的施工方法。
因此，本工程QC小组选择“控制外墙保温防火装饰一体板施工质量” 为课题进行活动。
三、现状调查QC小组在确定本课题后，组织小组成员对我司其他项目外墙保温防火装饰一体板的施工质量进行了调查，统计数据如下表所示：已完工项目外墙保温防火装饰一体板检测结果统计制表人：应建斌日期：2017年3月5日QC小组对以上三个项目中外墙保温防火装饰一体板的不合格部分进行深入分析，得出主要影响因素，按照各种缺陷发生的频次高低依次为：表面平整度偏差、墙面垂直度偏差、接缝直线度偏差、接缝宽度偏差、阳角方正偏差及其他因素，统计数据如表所示：不合格问题频数频率统计表制表人：应建斌日期：2017年3月6日统计造成外墙保温防火装饰一体板不合格的各类因素共80个，按各类因素发生频次的高低绘制排列图：不合格因素排列图制图人：应建斌日期：2017年3月6日上述图表表明，外墙保温防火装饰一体板的平整度偏差是造成质量不合格的主要原因，在整个质量问题中占72.5%的比例，所以项目部QC小组将外墙保温防火装饰一体板的表面平整度作为本次QC课题要解决的主要因素。
![[QC成果]提高“GRC 轻质隔墙板”安装合格率](https://img.taocdn.com/s1/m/0304ea11aef8941ea76e05ef.png)

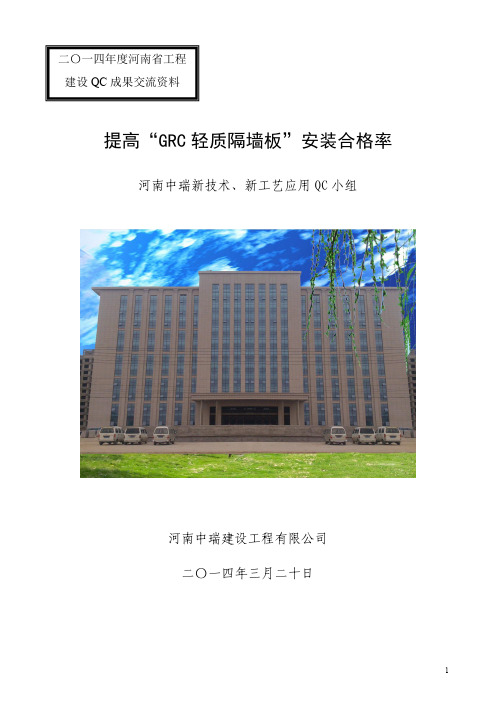

提高“GRC 轻质隔墙板”安装合格率河南中瑞新技术、新工艺应用QC 小组河南中瑞建设工程有限公司二〇一四年三月二十日二〇一四年度河南省工程建设QC 成果交流资料目录一、工程概况 (3)二、小组概况 (3)2.1、QC小组概况 (3)2.2、小组成员简介 (3)三、选题理由： (3)四、现状调查： (4)五、设定目标及可行性分析 (4)5.1、设定目标 (4)5.2、可行性分析 (5)六、原因分析 (5)七、要因确认 (6)八、制定对策 (6)九、对策实施 (7)9.1、对策实施一：编制门窗洞口加固方案并有效落实 (7)9.2、对策实施二：对接缝处和面层砼按要求及时进行养护 (8)9.3、对策实施三：加强承口和板材强度、龄期等的检查和抽检 (8)9.4、对策实施四：改善砂浆性能 (9)9.5、对策实施五：清除脱模剂污染 (9)十、效果检查 (10)十一、巩固措施 (11)十二、总结及下一步打算 (11)提高“GRC轻质隔墙板”安装合格率河南中瑞建设工程有限公司新技术、新工艺应用QC小组一、工程概况由我公司承建的某企业科研中心工程，框架结构，11层，建筑面积为19836.68m2。
图纸设计各楼层均为大开间，隔断使用120mm厚的GRC轻质隔墙。
轻质隔墙板安装高度为2.8～3.8米，总工程量约为6650m2。
二、小组概况2.1、QC小组概况小组名称河南中瑞建设工程有限公司新技术、新工艺应用QC小组小组类型现场型成立时间2013.1注册时间2013.1 注册编号HNZRQC-2013-03课题名称提高“GRC轻质隔墙板”安装合格率活动时间2013.3—2013.6 活动频次2次/周接受教育时间平均56小时2.2、小组成员简介序号姓名性别学历职称岗位职务组内分工1 王涛男大专工程师项目经理组长，方案设计、成果整理2 史红军男本科工程师公司总工组员，技术顾问、成果审核3 张永超男本科工程师项目副经理副组长，全面负责4 成金花女本科工程师技术负责人组员，数据统计、分析5 陈德川男大专工程师土建施工员组员，方案实施6 李庆中女大专助工质检员组员，方案实施7 王冰男大专助工预算员组员，方案实施8 曹中生男本科工程师安装施工员组员，方案实施9 李艳女大专助工资料员组员，资料整理10 郭强男大专助工材料员组员，方案实施制表人：李艳时间：2013年3月10日三、选题理由：3.1、GRC是玻璃纤维增强水泥 (Glass Fiber Reinforced Cement)的英语缩写，是以耐碱玻璃纤维为增强材料，以低碱度高强水泥砂浆为胶结材料，以轻质无机复合材料为骨料的新型轻质墙体材料，具有构件薄，高耐伸缩性、抗冲击性能好，碱度低，自由膨胀率小防裂性能可靠，质量稳定，防潮、保温、不燃、隔声、可锯、可钻、可钉、可凿、墙面平整施工简便、避免了湿作业，改善施工环境，节省土地资源，在建筑中减轻荷载、减少基础及梁、柱钢筋混凝土，降低工程总造价，扩大使用面积，可实现节地、节材、节能、环保的绿色施工指标；3.2、该工程中大开间的隔断全部使用轻质隔墙板，面积大，施工要求高，隔墙板的安装质量直接影响了公司的装饰装修施工质量。

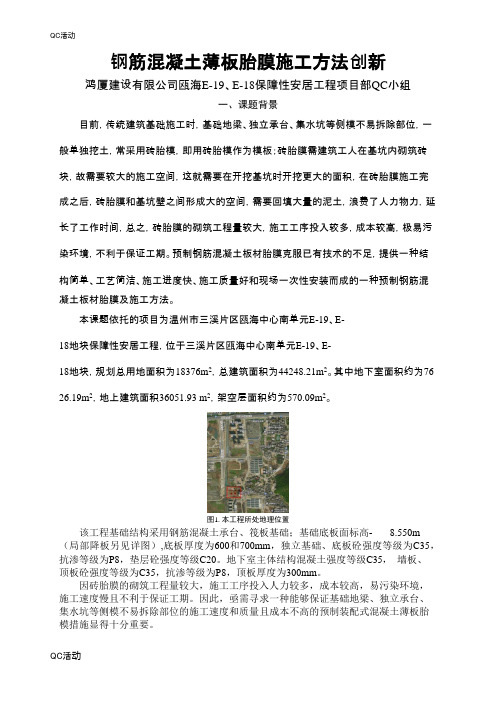

QC活动钢筋混凝土薄板胎膜施工方法创新鸿厦建设有限公司瓯海E-19、E-18保障性安居工程项目部QC小组一、课题背景目前，传统建筑基础施工时，基础地梁、独立承台、集水坑等侧模不易拆除部位，一般单独挖土，常采用砖胎模，即用砖胎模作为模板；砖胎膜需建筑工人在基坑内砌筑砖块，故需要较大的施工空间，这就需要在开挖基坑时开挖更大的面积，在砖胎膜施工完成之后，砖胎膜和基坑壁之间形成大的空间，需要回填大量的泥土，浪费了人力物力，延长了工作时间，总之，砖胎膜的砌筑工程量较大，施工工序投入较多，成本较高，极易污染环境，不利于保证工期。
预制钢筋混凝土板材胎膜克服已有技术的不足，提供一种结构简单、工艺简洁、施工进度快、施工质量好和现场一次性安装而成的一种预制钢筋混凝土板材胎膜及施工方法。
本课题依托的项目为温州市三溪片区瓯海中心南单元E-19、E-18地块保障性安居工程，位于三溪片区瓯海中心南单元E-19、E-18地块，规划总用地面积为18376m2，总建筑面积为44248.21m2。
其中地下室面积约为76 26.19m2，地上建筑面积36051.93 m2，架空层面积约为570.09m2。
图1. 本工程所处地理位置该工程基础结构采用钢筋混凝土承台、筏板基础；基础底板面标高- 8.550m （局部降板另见详图）,底板厚度为600和700mm，独立基础、底板砼强度等级为C35，抗渗等级为P8，垫层砼强度等级C20。
地下室主体结构混凝土强度等级C35，墙板、顶板砼强度等级为C35，抗渗等级为P8，顶板厚度为300mm。
因砖胎膜的砌筑工程量较大，施工工序投入人力较多，成本较高，易污染环境，施工速度慢且不利于保证工期。
因此，亟需寻求一种能够保证基础地梁、独立承台、集水坑等侧模不易拆除部位的施工速度和质量且成本不高的预制装配式混凝土薄板胎模措施显得十分重要。
钢筋混凝土薄板胎膜施工方法创新执行阶段 （Do ） 对策实施计划阶段 （Plan ） 选择课题设定目标制定方案制定对策处理阶段 （Action ） 标准化 总结和今后打算时间：2017年1月~2017年5月二、小组概况表1. QC 小组成员表小组名称 瓯海E-19、E-18保障性安居工程项目部QC 小组课题名称 钢筋混凝土薄板胎膜施工方法创新所在部门 鸿厦建设有限公司 小组接受TQC 教育情况 72小时注册日期 2017年4月1日 小组注册号 HS/QC-2017-04 课题类型 创新型 课题注册号 HS /QC-2017-04-01活动日期 2017.01.01至2017.05.25 活动次数 20次姓名 性别 职称 组内职务 组内分工 宋君勇 男 高级工程师 QC 专职指导 活动指导 姚良华 男 工程师 组长 活动的组织，全面协调组内各项工作 尹朝红 男 工程师 副组长 协调组内各项工作 周必林 男 助理工程师 组员 根据现场获得的数据进行分析、整理黄继德 男 工程师 组员 主要负责对材料、机具、现场条件的检查 黄金钿 男 工程师 组员 主要负责现场施工的巡视和检查，落实奖罚制度朱方法 男 助理工程师 组员 工地的安全管理 黄益群 男 工程师 组员 资料的收集、整理 周云金男工人现场班组人员现场实施配合制表人： 周必林 制表日期： 2017年01月01三、选择课题（1） 问题的提出本工程承台和基础梁等的侧模采用传统的砖胎膜砌筑存在以下问题：建筑行业中，传统的建筑基础施工时，基础地梁、独立承台、集水坑等侧模不易拆除部位，一般单独挖土，经常会采用砖胎模，即砌筑砖胎模作为模板。
