硝酸提浓方案

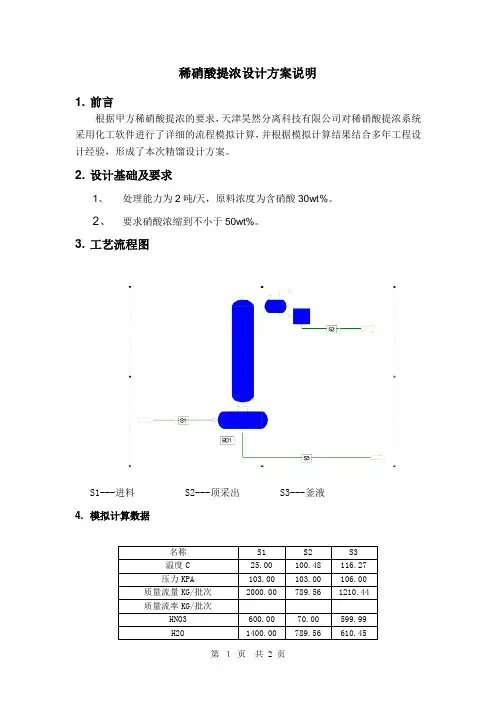

稀硝酸提浓设计方案说明
1. 前言
根据甲方稀硝酸提浓的要求，天津昊然分离科技有限公司对稀硝酸提浓系统采用化工软件进行了详细的流程模拟计算，并根据模拟计算结果结合多年工程设计经验，形成了本次精馏设计方案。
2. 设计基础及要求
1、处理能力为2吨/天，原料浓度为含硝酸30wt%。
2、要求硝酸浓缩到不小于50wt%。
3. 工艺流程图
S1---进料 S2---顶采出 S3---釜液
4. 模拟计算数据
5. 结构设计
该塔为填料塔，采用常压操作，设计塔顶压力为103kpa（a），设计塔径Φ400～500mm，精馏段填料型号选用TJHR-Ⅲ型高效陶瓷填料，填料层高度为5000mm，一段。
塔顶回流采用槽式液体分布器。
该塔塔顶采用两台石墨冷凝器，串接进行冷却（冷凝面积根据循环水的温度决定）。
塔釜容积为5m3，为塘玻璃釜，外有夹套加热，内有盘管加热（加热面积视加热介质而定）。
塔底得到浓度为50%的硝酸，塔顶得到10%浓度以下的稀硝酸循环使用。
酸洗工艺流程图

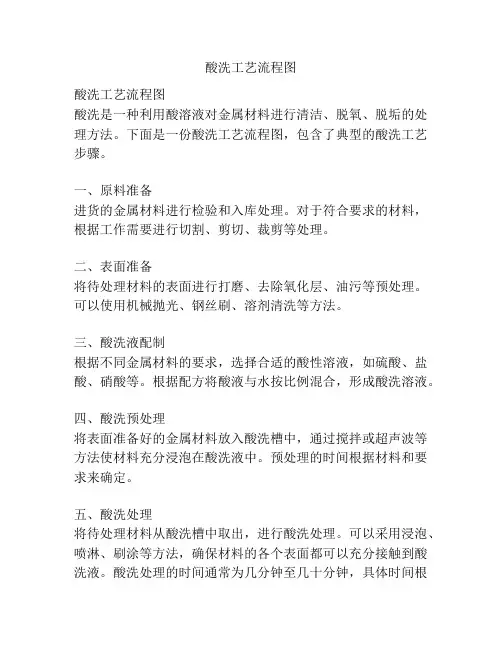

酸洗工艺流程图酸洗工艺流程图酸洗是一种利用酸溶液对金属材料进行清洁、脱氧、脱垢的处理方法。
下面是一份酸洗工艺流程图，包含了典型的酸洗工艺步骤。
一、原料准备进货的金属材料进行检验和入库处理。
对于符合要求的材料，根据工作需要进行切割、剪切、裁剪等处理。
二、表面准备将待处理材料的表面进行打磨、去除氧化层、油污等预处理。
可以使用机械抛光、钢丝刷、溶剂清洗等方法。
三、酸洗液配制根据不同金属材料的要求，选择合适的酸性溶液，如硫酸、盐酸、硝酸等。
根据配方将酸液与水按比例混合，形成酸洗溶液。
四、酸洗预处理将表面准备好的金属材料放入酸洗槽中，通过搅拌或超声波等方法使材料充分浸泡在酸洗液中。
预处理的时间根据材料和要求来确定。
五、酸洗处理将待处理材料从酸洗槽中取出，进行酸洗处理。
可以采用浸泡、喷淋、刷涂等方法，确保材料的各个表面都可以充分接触到酸洗液。
酸洗处理的时间通常为几分钟至几十分钟，具体时间根据要求调整。
六、中间清洗将酸洗后的材料进行中间清洗，去除掉表面残留的酸性溶液和污垢。
可以使用冷水、热水、溶剂等进行清洗，确保材料表面干净。
七、酸洗液再生将使用过的酸洗液进行处理和再生。
通过中和、沉淀、油水分离等方法将废酸洗液处理掉，保护环境。
同时，对废酸液进行中和处理以及分离固体废物，以便于回收和资源利用。
八、发酵处理将处理好的酸洗液进行发酵处理，通过添加适量的菌剂进行发酵反应，将其转化为易于处理的无害物质。
发酵处理的时间根据酸洗液的成分和工艺要求来定。
九、最终清洗将酸洗后的金属材料进行最终清洗，去除掉表面残留的酸性溶液和发酵产物。
可以使用纯水、蒸馏水等进行清洗，确保材料表面干净。
十、干燥将最终清洗后的金属材料进行干燥处理，可以采用自然晾干、热气干燥，或者通过烘箱、烘干机等设备进行干燥操作。
十一、包装、入库对处理完毕的金属材料进行包装，标记好相关信息，并入库待用。
以上就是一份典型的酸洗工艺流程图。
根据不同金属材料和工作要求，酸洗工艺流程中的具体步骤和参数可能会有所调整。
硝酸工业制法学生
硝酸的工业制法：2．氨氧化法制硝酸 (1)反应原理 1)NH 3催化氧化⑫______________________________________ 2)HNO 3生成⑬______________________________________ (2)尾气吸收⑭______________________________________ 合成装置：氨合成塔和水冷分离器。
氨的分离原理：高压下氨的沸点较高，在水冷的条件下氨就转化为液态氨而与氮气和氢气分离。
(2)净化①原料气中的主要杂质：H 2S 、CO 、CO 2、O 2等。
②主要危害：某些杂质会导致_______________。
③净化方法a ．用氨水吸收H 2S ：________________________________ b ．CO 转化为CO 2： CO ＋H 2O =====Fe 2O 3高温CO 2＋H 2 c ．用K 2CO 3溶液吸收CO 2：_____________________________________ d ．用醋酸、铜和氨配制成的溶液精制处理。
合成氨工业原理：N 2 + 3H 2 2NH 3 + 92.4KJ其他：(1)N 2和H 2的配比为1∶2.8，目的是使廉价易得的原料适当过量，以提高________。
(2)循环操作：混合气体通过冷凝器，使NH 3________，将________分离出来，并将________经循环压缩机再送入合成塔，使其充分反应。
(3)主要设备________。
(4)过程：原料气制备―→________―→压缩原料：主要来源于H 2O 和碳氢化合物，相关化学反应如下：C ＋H 2O=====高温CO ＋H 2 CO ＋H 2O=====高温催化剂CO 2＋H 2 CH 4＋H 2O=====高温催化剂CO ＋3H 2 CH 4＋2H 2O=====高温催化剂CO 2＋4H 2 CO + H 2O(g) === CO 2 + H 2(3)催化剂使用催化剂可加快化学反应速率，但不影响化学平衡⇒采用以铁为主的催化剂。
稀硝酸双加压法生产装置工艺设计

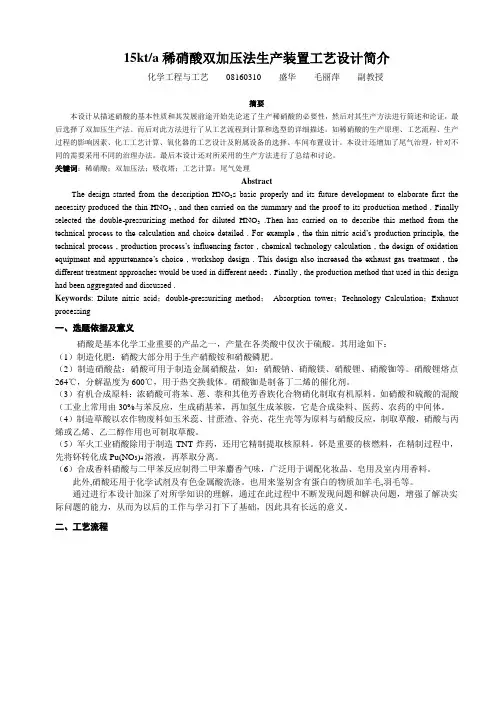

15kt/a稀硝酸双加压法生产装置工艺设计简介化学工程与工艺08160310 盛华毛丽萍副教授摘要本设计从描述硝酸的基本性质和其发展前途开始先论述了生产稀硝酸的必要性，然后对其生产方法进行简述和论证，最后选择了双加压生产法。
而后对此方法进行了从工艺流程到计算和选型的详细描述。
如稀硝酸的生产原理、工艺流程、生产过程的影响因素、化工工艺计算、氧化器的工艺设计及附属设备的选择、车间布置设计。
本设计还增加了尾气治理，针对不同的需要采用不同的治理办法。
最后本设计还对所采用的生产方法进行了总结和讨论。
关键词：稀硝酸；双加压法；吸收塔；工艺计算；尾气处理AbstractThe design started from the description HNO3s basic properly and its future development to elaborate first the necessity produced the thin HNO3 , and then carried on the summary and the proof to its production method . Finally selected the double-pressurizing method for diluted HNO3 .Then has carried on to describe this method from the technical process to the calculation and choice detailed . For example , the thin nitric acid’s production principle, the technical process , production process’s influencing factor , chemical technology calculation , the design of oxidation equipment and appurtenance’s choice , workshop design . This design also increased the exhaust gas treatment , the different treatment approaches would be used in different needs . Finally , the production method that used in this design had been aggregated and discussed .Keywords: Dilute nitric acid；double-pressurizing method；Absorption tower；Technology Calculation；Exhaust processing一、选题依据及意义硝酸是基本化学工业重要的产品之一，产量在各类酸中仅次于硫酸。
硝酸镁法制取浓硝酸(年产3万吨)
课程设计（论文）任务书设计题目：硝酸镁法制取浓硝酸(年产3万吨)学院：专业：班级：学生：指导教师：系主任: （签名）一、设计要求：1、根据设计题目，进行生产实际调研或查阅有关技术资料，选定合理的流程方案和设备类型，并进行简要论述。
（字数不小于8000字）2、设计说明书内容：封面、目录、设计题目、概述与设计方案简介、工艺方案的选择与论证、工艺流程说明、专题论述、参考资料等。
3、图纸要求：工艺流程图1张（图幅2号）；设备平面或立面布置图1张（图幅3号））。
二、进度安排：三、指定参考文献与资料《过程装备成套技术设计指南》（兼用本课程设计指导书）、《过程装备成套技术》、《化工单元过程及设备课程设计》摘要浓硝酸是重要的化工基本原料。
在化工、轻工、冶金、国防等工业有广泛的用途；“硝酸镁法”生产浓硝酸工艺属于间接法, 是以硝酸镁溶液为脱水剂, 将浓度为45%一60%的稀硝酸精馏制取浓度为98.2%以上的浓硝酸的生产工艺。
因其流程短、投资省并且无稀硝酸生成，产品质量好而被大多数浓硝酸生产企业采用。
关键词：浓硝酸；硝酸镁；稀硝酸；间接法目录摘要 (Ⅰ)前言 (1)第一章浓硝酸的制造概述 (1)1. 1 产品浓硝酸 (1)1. 1. 1 物理性质 (2)1. 1. 2 化学性质 (2)1. 1. 3 产品标准 (3)1. 2 脱水剂硝酸镁 (4)第二章工艺流程论证 (5)2.1工业上制取浓硝酸的三种方法 (5)2.1.1直接合成法 (5)2.2.2超共沸酸精馏法 (6)2.2.3加脱水剂法 (6)2.2工艺条件简述 (10)2.2.1稀硝酸的浓度 (10)2.2.2 硝酸镁溶液的浓度 (10)2.2.3 配料比 (10)2.2.4 回流比 (11)2.2.5 操作温度 (11)2.2.6 操作压力 (11)2.2.7 空塔速度和喷淋密度 (11)2.3硝镁法浓硝酸生产工艺流程简介 (11)2.4硝酸生产装置的布置 (12)第四章典型机器设备选型与论证 (13)4.1硝酸浓缩塔的设计 (13)4.1.1 浓缩塔结构 (14)4.1.2 浓缩塔材质的选用 (14)4.1.3 浓缩塔的强度计算 (15)4.2硝酸镁加热器 (16)4.3硝酸镁溶液蒸发器 (17)4.4硝酸镁分离器 (17)4.5漂白塔 (17)4.6硝酸冷凝器和冷却器 (18)总结 (18)参考文献 (19)致谢 (20)前言浓硝酸（HNO3浓度98%）是一种重要的基础化工原料，广泛用于化工、冶金、医药、染料、农药等领域。
(完整版)制药工艺流程图
例1：混酸硝化氯苯制备混合硝基氯苯
4硝%混 化；酸温氯组度苯成：与8：混0H℃酸N；中O硝3H4化7N%O时3、间的H：摩2S3尔Oh；配4 4硝比9%化为、废1:H1酸.21O中， 含硝酸<1.6%，含混合硝基氯苯为获得混合硝 基氯苯量的1%。
反应特点：氯苯、硝基氯苯与混酸不互溶。 反应结束两相分层，混酸中尚有少量硝基氯苯 及未完全反应的硝酸；同时，废酸中含有大量 不 硝参 酸加 及反回应收的混H酸2层SO中4；的如硝何基充氯分苯利和用H未2SO反4是应决的 定合成工艺的关键。
⑷∵固液非均相反应,反应液冷 却后,其中的固体应滤除∴在反 应器下部设过滤器 ∵溶剂等沸点较高,可采用真空 过滤
图4-15 氟化反应过程的工艺流程示意图
3、工艺流程设计中应考虑的技术问题
⑴ 生产方式的选择
连续生产 产品的生产方式 间歇生产
联合生产方式
⑵ 提高设备利用率
产品的生产过程都是由一系列单元操作或单元反应过程 所组成的，在工艺流程设计中，保持各单元操作或单 元反应设备之间的能力平衡，提高设备利用率， 是设计者必须考虑的技术问题
其原则如下：
1. 反应中间产物不易变质时，工艺流程采用 不同生产能力的容器，在两步反应中间增 设贮槽，使整个工艺生产连续化；
2. 反应中间产物易变质时，工艺流程采用相 同生产能力的容器，实行生产周期长的多 釜生产，生产周期短的少釜生产的原则；
⑶物料的回收与利用
在工艺流程设计中，充分考虑物料的回收与再利用， 以降低原辅材料消耗，提高产品收率，是降低产品成本的 重要措施。
一、工艺流程的设计和选择
• 一般制药生产过程包括三个阶段:
原料→预处理→化学反应→分离纯化→产品→制剂→药
生产同一种产品多数情况下可采用多种不同 的生产路线，即使采用相同的原料路线，具体 的工艺安排或操作指标也有差别，到底采用哪 种生产路线，必须对路线进行经济评价分析， 找到技术先进，产品成本低，收率高，投资少， 能耗低，同时又完全环保的工艺路线（即可对 各方案进行比较，找到经济安全环保生产工艺 路线）。
硝酸镁法制取浓硝酸(年产4万吨)

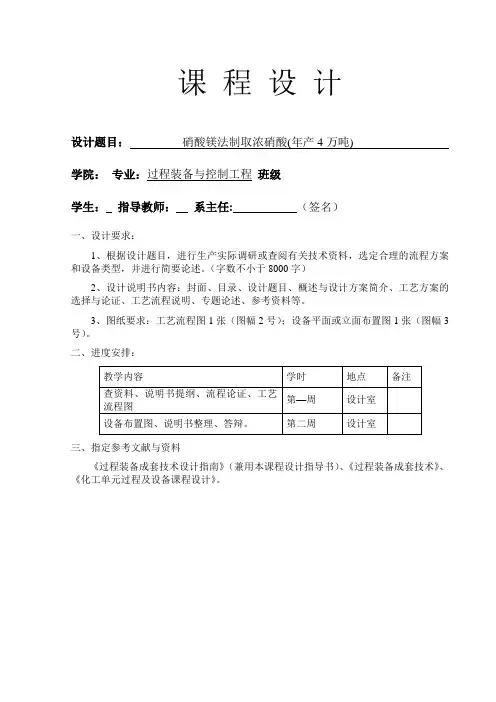

课程设计设计题目：硝酸镁法制取浓硝酸(年产4万吨)学院：专业：过程装备与控制工程班级学生：指导教师：系主任:（签名）一、设计要求：1、根据设计题目，进行生产实际调研或查阅有关技术资料，选定合理的流程方案和设备类型，并进行简要论述。
（字数不小于8000字）2、设计说明书内容：封面、目录、设计题目、概述与设计方案简介、工艺方案的选择与论证、工艺流程说明、专题论述、参考资料等。
3、图纸要求：工艺流程图1张（图幅2号）；设备平面或立面布置图1张（图幅3号）。
二、进度安排：教学内容学时地点备注查资料、说明书提纲、流程论证、工艺第—周设计室流程图设备布置图、说明书整理、答辩。
第二周设计室三、指定参考文献与资料《过程装备成套技术设计指南》（兼用本课程设计指导书）、《过程装备成套技术》、《化工单元过程及设备课程设计》。
浓硝酸（HNO3浓度98%）是一种重要的基础化工原料，广泛用于化工、冶金、医药、染料、农药等领域。
近年来随着需求量的增加，国内浓硝酸的生产能力和产量也迅速增长，2001年总产量约88万吨。
“硝酸镁法” 生产浓硝酸工艺以硝酸镁溶液为脱水剂，将浓度为45%~60%的稀硝酸精馏制取浓度为98.2%以上的浓硝酸的生产工艺。
因其流程短、投资省并且无稀硝酸生成，产品质量好而被大多数浓硝酸生产企业采用。
关键词：浓硝酸、硝酸镁、间接法前言 (1)第一章概述 (2)§1.1 产品浓硝酸 (2)1.1.1 物理性质 (2)1.1.2 化学性质 (2)1.1.3 产品标准 (2)1.1.4 浓硝酸用途 (3)1.1.5 浓硝酸的包装与储运 (3)§1.2 脱水剂硝酸镁 (3)1.2.1 性质 (3)第二章浓硝酸的制造概述 (5)§2.1 工业生产浓硝酸的工艺方法 (5)2.1.1 直接合成法 (5)2.1.2 超共沸酸精馏法 (5)2.1.3 加脱水剂法 (5)§2.2 浓硫酸脱水法 (6)§2.3 硝酸镁脱水法 (6)2.3.1 硝镁法生产浓硝酸的原理 (7)第三章工艺流程论证 (10)§3.1 影响工艺操作的因素 (10)3.1.1 稀硝酸浓度 (10)3.1.2 硝酸镁溶液的浓度 (10)3.1.3 配料比 (10)3.1.4 回流比 (10)3.1.5 操作温度 (10)3.1.6 操作压力 (10)3.1.7 空塔速度和喷淋密度 (10)§3.2 硝镁法浓硝酸生产工艺流程 (11)§3.3 硝镁法“间硝”生产的优点 (12)3.3.1 工艺设计优点 (12)3.3.2 酸性水的回收利用 (12)3.3.3 酸性水的新用 (12)3.3.4 酸性水的提浓 (12)§3.4 硝镁法“间硝”生产需完善的工艺 (13)§3.5 硝酸镁的制备及再生 (13)3.5.1 氧化镁的选择 (13)3.5.2 硝酸镁的制备 (13)3.5.3 硝酸镁的再生使用 (13)第四章典型机器设备选型与论证 (15)§4.1 硝镁法生产浓硝酸的主要设备 (15)§4.2 塔设备的选型与论证 (15)4.2.1 浓缩塔结构 (15)4.2.2 浓缩塔材质的选用 (16)§4.3 泵设备的选型与论证 (16)4.3.1 离心泵的基本特性： (16)4.3.2 应注意的问题 (17)4.3.3 离心泵的安装和操作： (17)总结 (18)参考文献 (19)致谢 (20)四川理工学院课程设计前言浓硝酸是化工、医药、国防、染料和纺织工业的重要原料。
硝酸提浓方案
稀硝酸提浓设计方案说明
1. 前言
根据甲方稀硝酸提浓的要求，天津昊然分离科技有限公司对稀硝酸提浓系统采用化工软件进行了详细的流程模拟计算，并根据模拟计算结果结合多年工程设计经验，形成了本次精馏设计方案。
2. 设计基础及要求
1、处理能力为2吨/天，原料浓度为含硝酸30wt%。
2、要求硝酸浓缩到不小于50wt%。
3. 工艺流程图
S1---进料 S2---顶采出 S3---釜液
4. 模拟计算数据
5. 结构设计
该塔为填料塔，采用常压操作，设计塔顶压力为103kpa（a），设计塔径Φ400～500mm，精馏段填料型号选用TJHR-Ⅲ型高效陶瓷填料，填料层高度为5000mm，一段。
塔顶回流采用槽式液体分布器。
该塔塔顶采用两台石墨冷凝器，串接进行冷却（冷凝面积根据循环水的温度决定）。
塔釜容积为5m3，为塘玻璃釜，外有夹套加热，内有盘管加热（加热面积视加热介质而定）。
塔底得到浓度为50%的硝酸，塔顶得到10%浓度以下的稀硝酸循环使用。
