10KV线路作业指导书1、目的1.1为规范配电线路维护作业程序，确保平安、优质、高效地完成配电线路维护工作，特编制本作业指导书。
1.2现场工作必需严格执行《安规》、《两票》有关规定，深化开展反习惯性违章活动。
2、引用标准2.1电网公司《电力平安工作规程》（电力线路部分）2.2DL/T741-2001《配电线路运行规程》《架空配电线路及设备运行规程》3.3《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。
4、平安措施4.1保证人身平安4.1.1现场工作人员应佩戴平安帽并统着装（工作服、绝缘鞋）。
士4.1.2开头工作前要认真检查所用工器具，合格后方可使用。
杆塔上作业人员必需使用有爱护绳的双保险平安带，平安带和爱护绳应分挂在杆塔不同部位的坚固构件上，换位时不得失去平安带的爱护。
4.1.3开头工作前，工作负责人向全体检修人员交待工作任务、现场平安措施和接近带电线路（部位），并明确分工，全体工作人员复诵无误后方可开头工作。
4.1.4平行双回路线路停电检修时，工作负责人要向工作班成员指明哪一回停电，哪一回带电，并设专人监护，防止工作人员误登带电杆塔或误入带电区，工作人员应佩戴与停电线路色标全都的袖标。
4.1.5工作地段如有邻近、平行、交叉跨越及同杆塔架设线路，在需要接触或接近导线工作时，要使用个人保安地线。
4.1.6严格执行“谁支配工作，谁负责平安”的原则和现场勘察制度，把好作业现场平安关。
应支配熟识设备及作业环境的人担当工作负责人，应对工作的危急点充分进行分析并制定防范措施，传达到每个工作班组成员。
4.2保证设备平安4.2.1每日检修工作出工前，应具体核对和检查所使用的工器具及材料齐全完备后，方可出工。
4.2.2检修人员要根据项目与标准要求，对设备的每个部位（部件）逐项进行仔细检查处理，确保不发生因人为缘由造成设备故障。
4.2.3更换导线或绝缘子等损坏零部件时，应对各连接部位具体检查，以免丢漏M销和开口销，同时将更换设备恢复原位，保证设备平安运行。
10KV线路作业指导书1000字本文是一份10KV线路作业指导书，旨在为工作人员提供详细的操作步骤和安全注意事项，以确保作业过程中的安全和顺利。
一、前期准备1. 确认作业区域：初步了解所在地区的10KV线路分布情况，确定作业区域，特别是要注意工作人员所在的接线台。
2. 确认线路电压：确认线路电压为10KV，以保证所需的绝缘等级。
3. 准备必要的工具和装备：工具包、绝缘手套、安全带、绝缘靴、安全帽等。
4. 安排专人负责监控：在作业过程中，负责在场地周围监控和提示，遇到意外情况及时向作业人员发出警示，以保证作业人员的安全。
5. 确认气象信息：在天气不好的情况下，需要特别注意，以防降雨、强风等天气状况影响安全。
二、作业方式1. 确定作业方式：作业可以采用架桥、爬杆等方式进行。
在不同线路情况下，需要选择最适合的作业方式，以保证作业人员的安全。
2. 安全带的使用：在进行高空作业时，必须佩戴安全带，并且在作业过程中始终保持牢固位置，以避免意外情况的发生。
3. 确认电流是否断开：作业人员在进入接线台和纵向通道之前必须确认电流已经全部断开，以保证作业安全。
4. 绝缘安全措施：作业人员必须穿戴好符合绝缘标准的装备，并且在操作过程中始终保持绝缘状态，以避免触电等危险情况的发生。
5. 作业结束后的注意事项：作业结束后，必须清理好现场，回收使用过的工具，并且关闭开关，将螺栓拧紧，确保线路安全。
三、安全常识1. 防止潮气侵蚀：在进行线路安装之前，必须确认有没有潮气侵蚀现象，必要时提高设备的绝缘等级。
2. 接地的重要性：在作业过程中必须保证线路的接地良好，以及时排除不良接地引起的意外情况。
3. 确认作业人员身体状况：在选择作业人员之前，必须确认其身体状况良好，无心脏病等严重疾病。
4. 提前排除隐患：在作业之前，必须排除可能导致意外情况的隐患，如保证地勤标准、使用正规工具等。
5. 防止人造短路：在进行接线和安装设备的过程中，必须小心谨慎，避免因误操作而导致人造短路的发生。
WORD 格式整理大庄供电所 10kV 及以下架空线路施工标准化作业指导书编号： 2021-YN-18WORD 格式整理前言本标准化作业指导书由沂南县供电企业乡镇电管部提出。
本标准化作业指导书汇编起草单位：大庄供电所本标准化作业指导书起草人：邵明华、李守红、李学才、屈进步初审：祖洪忠会审：高更树刘庆涛本标准化作业指导书于2021 年 10 月 15 日首次宣布。
本标准化作业指导书委托乡镇电管部负责讲解。
WORD 格式整理一、适用范围：本指导书适用于大庄供电所 10kv 及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工〔其他工程施工可参照履行〕。
二、引用标准：GB— 50173?电气装置安装工程35kV 及以下架空线路施工及查收标准?GB— 50303?建筑电气工程施工质量查收标准?DL/T —5161?电气装置安装工程质量查验及评定规程?DL— 5009.2 ?电力建设安全工作规程?〔架空电力线路局部〕Q/CSG11105.4-2021 ?国家电网工程施工工艺控制标准?山东省电力编写?供电企业现场标准化作业指导书?三、施工流程控制：1.准备阶段工作任务施工单位沂南县大庄供电所施工队负责人邵明华施工任务10kv 及以下农村电网升级改造工程工作日期2021 年 10 月 15日 2021年 2月 12日施工作业现场简图：WORD 格式整理1.3 施工准备序项目号1技术准备2人员准备资料及工3器具准备作业内容（1〕依照现场检查及图纸会审的结果，选择施工方案编写施工作业指导书和施工“四措〞，并及时到运行单位进行安全技术交底，交底内容详尽，有针对性，并形成书面记录。
（2〕选择合理的立杆方案。
主要依照线路特点沿线地形的情况、杆型、施工习惯及现有工器具装备情况进行全面解析，编出合理的施工方法、质量标准和安全技术措施。
（3〕架线段内各阻挡物清理达成，满足架线施工要求。
（4〕架线段内各超越点已办好相关超越手续，超越设施安装达成并经查收合格。

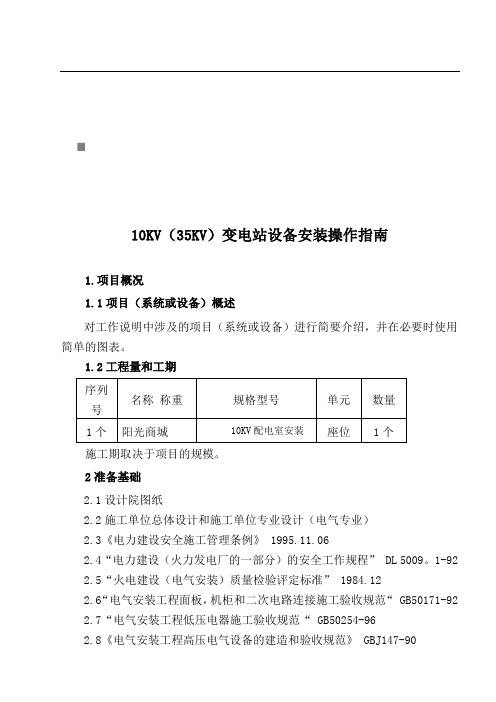

10KV（35KV）变电站设备安装操作指南1.项目概况1.1项目（系统或设备）概述对工作说明中涉及的项目（系统或设备）进行简要介绍，并在必要时使用简单的图表。
1.2工程量和工期施工期取决于项目的规模。
2准备基础2.1设计院图纸2.2施工单位总体设计和施工单位专业设计（电气专业）2.3《电力建设安全施工管理条例》 1995.11.062.4“电力建设（火力发电厂的一部分）的安全工作规程” DL 5009。
1-922.5“火电建设（电气安装）质量检验评定标准” 1984.122.6“电气安装工程面板，机柜和二次电路连接施工验收规范“ GB50171-922.7“电气安装工程低压电器施工验收规范“ GB50254-962.8《电气安装工程高压电气设备的建造和验收规范》 GBJ147-902.9《电力安装工程用电力变压器，浸没式电抗器和变压器的建造和验收规范》2.10《电气安装工程母线安装施工及验收规范》 GBJ149-902.11《电气设备安装工程电气设备移交试验标准》 GBJ50150-912.12制造商设备的安装，使用和维护手册3操作前的条件和准备3.1技术准备3.2表演者上述人员进入工厂必须通过三级安全教育。
升降机，质量检查员，安全监督员，调试员和焊工必须持有工作证书并接受所有者和监督员的检查。
3.3工作工具3.4材料和设备3.5安全设备3.6流程移交3.7茶4，检查程序，方法及内容4.1操作步骤流程4.2操作方法5控制点的设置和操作过程中常见质量问题的预防5.1常见质量问题及预防根据具体项目的总体质量目标分解项目的质量子目标，并制定相应的保证措施。
质量事故，常见疾病及预防：超高压配电站的建设中可能发生的事故和隐患：不合格的母线接头，不牢固的母线压接，设备高压带电部件的安全距离不足，PT和CT备用备用端子的连接和接地不正确，机电联锁不可靠。
5.1.1吊装之前，配件和附件必须合格，完整，按要求组装并由专人检查，以防止丢失或错误安装。

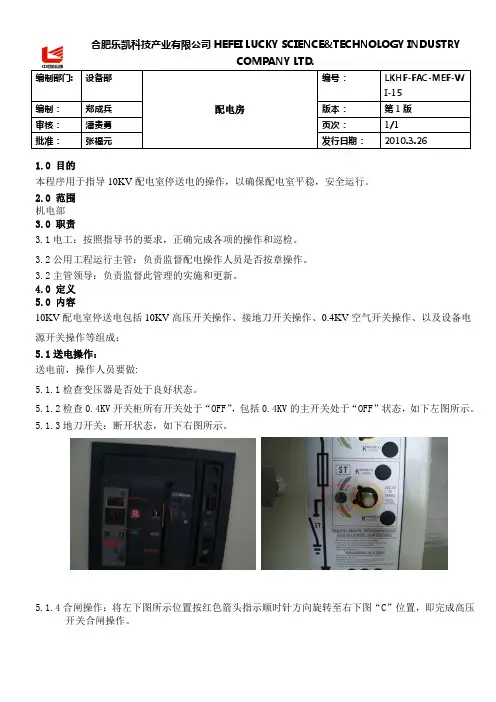

编制部门: 设备部配电房编号：LKHF-FAC-MEF-WI-15编制：郑成兵版本：第1版审核：潘贵勇页次：1/1批准：张福元发行日期：2010.3.261.0 目的本程序用于指导10KV配电室停送电的操作，以确保配电室平稳，安全运行。
2.0 范围机电部3.0 职责3.1电工：按照指导书的要求，正确完成各项的操作和巡检。
3.2公用工程运行主管：负责监督配电操作人员是否按章操作。
3.2主管领导：负责监督此管理的实施和更新。
4.0 定义5.0 内容10KV配电室停送电包括10KV高压开关操作、接地刀开关操作、0.4KV空气开关操作、以及设备电源开关操作等组成；5.1送电操作：送电前，操作人员要做:5.1.1检查变压器是否处于良好状态。
5.1.2检查0.4KV开关柜所有开关处于“OFF”，包括0.4KV的主开关处于“OFF”状态，如下左图所示。
5.1.3地刀开关：断开状态，如下右图所示。
5.1.4合闸操作：将左下图所示位置按红色箭头指示顺时针方向旋转至右下图“C”位置，即完成高压开关合闸操作。
编制部门: 设备部配电房编号：LKHF-FAC-MEF-WI-15编制：郑成兵版本：第1版审核：潘贵勇页次：1/1批准：张福元发行日期：2010.3.265.2 倒闸操作：5.2.1 倒闸操作：将高压开关从左下图“C”位置按绿色箭头逆时针方向旋转至“A”位置，即完成倒闸断电操作。
所使用工具均为摇把扳手。
5.3 0.4KV送电操作：5.3.1 按下下图绿色按钮“ON”直到合闸指示灯，储能指示灯亮起，表明合闸完成。
编制部门: 设备部配电房编号：LKHF-FAC-MEF-WI-15编制：郑成兵版本：第1版审核：潘贵勇页次：1/1批准：张福元发行日期：2010.3.265.3.2断电操作：按下右上图“OFF”按钮，即可断电0.4KV总电源。
6.0 安全和环境信息6.1 安全鞋、工具准备齐全。
6.2 防止带电拉闸操作。
7.0 通知设备部。
10KV线路作业指导书第一篇：10KV线路作业指导书1. 绪论10KV线路作业是电力系统中一个重要的环节，它涉及到对高压电力线路的运维、检修、故障排除等工作。
正确的作业方法和流程对确保电力系统的安全运行至关重要。
本文将对10KV线路作业进行全面的指导和说明。
2. 作业前的准备在进行10KV线路作业之前，必须进行充分的准备工作。
首先，需要了解线路的基本情况，包括线路的结构、敷设方式、负荷情况等。
其次，需要准备必要的工具和设备，包括绝缘棒、绝缘手套、人字梯等。
同时，还需要对作业人员进行必要的培训和安全教育，确保其具备必要的知识和技能。
3. 作业流程10KV线路作业的流程主要包括准备、操作和结束三个阶段。
在准备阶段，需要确认作业人员的身份和资质，并着装整齐，佩戴必要的安全防护用具。
在进行操作时，必须按照规定的作业步骤和方法进行，确保安全可靠。
作业结束后，需要对线路进行检查和清理，并填写相应的作业记录。
4. 作业注意事项在进行10KV线路作业时，需要注意以下几点。
首先，必须严格遵守操作规程，不能随意修改和变动线路。
其次，作业人员必须了解和掌握线路的故障处理方法，确保能及时有效地排除故障。
同时，作业人员必须时刻保持高度的警惕性，发现异常情况立即报告，并采取相应的措施。
第二篇：5. 安全措施10KV线路作业是一项高风险的工作，必须采取严格的安全措施。
首先，必须严格落实带电作业和停电作业的区分，确保带电作业时采取相应的绝缘措施。
其次，作业时必须佩戴绝缘手套和绝缘靴，确保作业人员的安全。
此外，在作业现场必须设置警示标志，提醒他人注意。
6. 防范措施为了防范10KV线路作业中的意外事故，必须采取相应的防范措施。
首先，必须对线路进行全面的检查和维修，确保线路的安全性。
其次，作业人员必须定期接受健康检查，确保身体健康。
此外，在作业过程中，必须时刻保持清醒和冷静，避免因疲劳或心情不好而造成意外。
7. 完成工作后的处理10KV线路作业完成后，必须对作业现场进行清理和整理，确保没有留下任何隐患。
10KV架设路线作业指导书一、任务背景随着电力行业的快速发展，10KV架设路线作业成为了一项重要的任务。
为了确保作业的安全和高效进行，制定一份详细的作业指导书是必要的。
本文将按照任务名称提供的要求，编写一份10KV架设路线作业指导书，以确保作业人员能够准确、规范地进行作业。
二、作业准备1. 工具准备- 绝缘手套：确保工作人员的安全，防止电击事故的发生。
- 钢丝绳：用于吊装路线杆塔和设备，确保安全坚固。
- 手持测量工具：如电压表、电流表等，用于测量路线电压和电流。
- 施工工具：如螺丝刀、扳手、电缆剥皮刀等，用于安装和连接路线设备。
2. 资料准备- 设计图纸：包括路线走向图、杆塔布置图等，用于指导作业人员的具体操作。
- 施工方案：详细描述了作业的步骤和要求，包括杆塔安装、路线连接等。
3. 人员准备- 作业人员：具备相关电力作业经验，熟悉操作规程和安全注意事项。
- 监督人员：负责指导作业人员，确保作业过程中的安全和质量。
三、作业步骤1. 杆塔安装- 根据设计图纸确定杆塔的位置和数量。
- 使用钢丝绳进行吊装，确保杆塔安装坚固。
- 按照施工方案的要求，进行杆塔的基础固定和调整。
2. 路线连接- 根据设计图纸确定路线的走向和连接方式。
- 使用绝缘手套和施工工具，进行路线设备的安装和连接。
- 使用手持测量工具，检测路线的电压和电流是否正常。
3. 安全检查- 检查杆塔和路线设备的安装是否坚固，有无松动或者损坏。
- 检查路线的绝缘状况，确保没有漏电风险。
- 检查接地装置，确保安全接地。
4. 试运行- 在安全的情况下，进行路线的试运行，检测路线的电流和电压是否正常。
- 检查路线设备的运行状态，确保没有异常情况。
四、安全注意事项1. 严格按照作业指导书和施工方案进行操作，不得擅自修改或者忽略。
2. 在进行作业前，必须进行安全培训，了解相关安全规定和操作流程。
3. 在作业过程中，必须佩戴绝缘手套，确保工作人员的安全。
4. 严禁在电力路线附近进行其他非相关作业，以免发生电击事故。

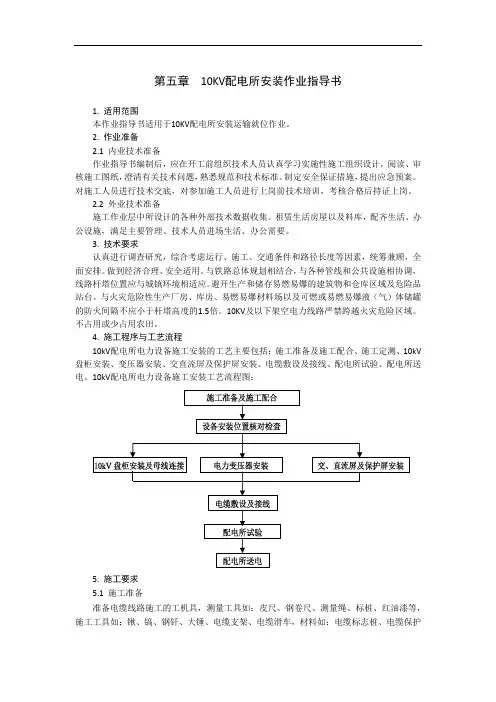

第五章10KV配电所安装作业指导书1. 适用范围本作业指导书适用于10KV配电所安装运输就位作业。
2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。
租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3. 技术要求认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。
做到经济合理、安全适用。
与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应。
避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。
与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液（气）体储罐的防火间隔不应小于杆塔高度的1.5倍。
10KV及以下架空电力线路严禁跨越火灾危险区域。
不占用或少占用农田。
4. 施工程序与工艺流程10kV配电所电力设备施工安装的工艺主要包括：施工准备及施工配合、施工定测、10kV 盘柜安装、变压器安装、交直流屏及保护屏安装、电缆敷设及接线、配电所试验、配电所送电。
10kV配电所电力设备施工安装工艺流程图：5. 施工要求5.1 施工准备准备电缆线路施工的工机具，测量工具如：皮尺、钢卷尺、测量绳、标桩、红油漆等，施工工具如：锹、镐、钢钎、大锤、电缆支架、电缆滑车，材料如：电缆标志桩、电缆保护钢管、管口封堵材料等。
根据设计电缆线路的径路，查清电缆线路上是否有地下设施，从而确定具体的施工和防护方案。
了解电缆沟土质情况，根据具体情况，从而确定正确的施工方法。
5.2 配电所设备检查设备到达现场后，为保证设备性能，均要对设备进行开箱检查和内部检查，开箱检查时要有业主监理工程师、设备生产厂、施工单位三方参加，并签认“设备开箱检查证”相关资料。
№：10KV线路架设标准化作业指导书公司名称：设备编号：编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时荆州供电公司1适用范围本指导书适用于荆州供电公司6-10kV线路架设工作。
2引用文件为了正确制定本作业指导书，引用了下列文件中的有关条款。
1、国家电网安监[2005]83号《国家电网公司电力安全工作规程》（电力线路部分）2、能源部-88《架空配电线路及设备运行施工规程》3、SDJ8-79《电力设备接地设计技术规程》4、SDJ206-1987 《架空配电线路设计技术规程》1文档收集于互联网，如有不妥请联系删除.3作业前的准备3.2 人员要求（根据工程情况合理安排）3.3 备品备件2文档收集于互联网，如有不妥请联系删除.3.4 工器具（根据工程情况组织工器具）3文档收集于互联网，如有不妥请联系删除.4文档收集于互联网，如有不妥请联系删除.3.5 材料表（根据现场实际组织材料）3.6 危险点分析及安全措施（作业单位应根据现场实际情况进行补充）5文档收集于互联网，如有不妥请联系删除.6文档收集于互联网，如有不妥请联系删除.7文档收集于互联网，如有不妥请联系删除.8文档收集于互联网，如有不妥请联系删除.3.7 人员分工四、架设作业流程图5.1 开工9文档收集于互联网，如有不妥请联系删除.5.2 安装内容和工艺标准10文档收集于互联网，如有不妥请联系删除.11文档收集于互联网，如有不妥请联系删除.12文档收集于互联网，如有不妥请联系删除.13文档收集于互联网，如有不妥请联系删除.5.3 竣工六、验收记录14文档收集于互联网，如有不妥请联系删除.七、作业指导书执行情况评估八、报告及记录九、附录9．1 10kV配电线路架设与各种被跨越物、弱电线路及各电压等级电力线路的交叉或接近距离的规定15文档收集于互联网，如有不妥请联系删除.9．2 10KV线路平面图：16文档收集于互联网，如有不妥请联系删除.注：1、在作业指导书中的各项栏目及空格均要根据实际情况来填写。
10KV高低压配电柜操作指导书许昌华邦电气有限公司2013年4月一、KYN28A-12型高压进线柜实训1、实训目的：熟悉并掌握本进线柜一二次控制原理、操作机构原理；掌握手动和遥控合分断路器、断路器拆装、倒闸操作等技能。
2、高压开关柜介绍及操作规则本高压开关柜柜体采用KYN28-12型中置柜，断路器采用VS1—12/630.额定电流为630A,额定开断电流为20KA，4s稳定电流为20KA，额定动稳定电流为50KA.柜体与断路器及电磁锁可构成电气互锁，保障操作员的安全。
电气五防为:1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电室。
（只有隔室不带电时，才能开门进入隔室）电气二次防误闭锁与微机防误闭锁共同运行的必要性开关柜应具有五防的功能：开关柜真正完全机械五防联锁。
即防止误分误合断路器；防止带负荷推入或拉出断路器小车隔离插头；防止带电合接地开关；防止接地开关在合闸位置送电；防止误入带电间隔。
具体如下：a 断路器在合闸位置时，断路器手车拉不出。
b 断路器在合闸状态下，断路器手车不能从实验位置推入。
c 断路器手车在运行位置时，接地开关不能合闸。
d 接地开关在合闸或分闸未到位时，断路器手车不能从实验位置推入。
e 断路器手车一次隔离插头不到位，断路器不能合闸。
f 断路器手车在移动过程中，断路器不能合闸。
g 断路器手车与控制回路插头应闭锁。
当断路器手车处于工作控制回路的插头不能拔出。
h 接地开关处于合闸状态时，断路器手车不能从试验位置推进工作位置。
