格子Boltzmann方法三种边界格式的对比分析

浸没边界格子Boltzmann方法的改进及转动圆柱绕流模拟王露;李天匀;朱翔;郭文杰【摘要】Based on Suzuki's immersed boundary lattice Boltzmann method, an improved approach is pro⁃posed. By adopting the force model of the lattice Boltzmann method and improving the technique of fluid structure interaction force calculation, the process of calculating the force of fluid structure interaction is simplified. Moreover,its calculation time is over 50%shorter than that of the original method, which means that efficiency is greatly improved. Based on the improved method, such features as lift coefficient, drag co⁃efficient,pressure coefficient and flow field are discussed under different conditions of flow over a rotating cylinder. Compared with the related results, this new improved method is shown to be accurate and reliable.%针对浸没边界格子Boltzmann方法计算效率不足的问题，提出一种改进浸没边界格子Boltzmann方法。

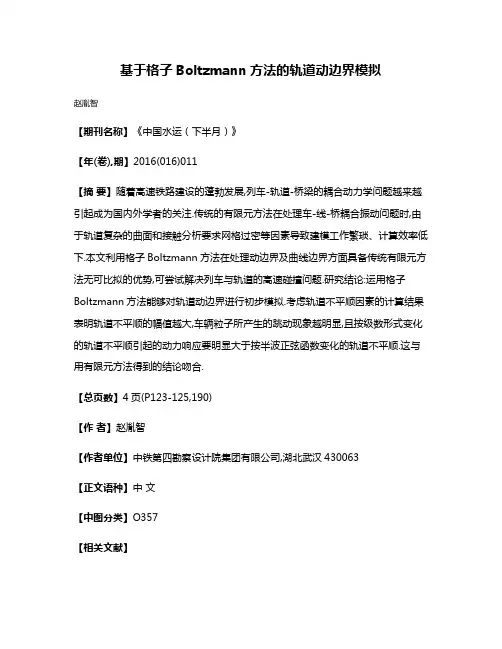

基于格子Boltzmann方法的轨道动边界模拟
赵胤智
【期刊名称】《中国水运（下半月）》
【年(卷),期】2016(016)011
【摘要】随着高速铁路建设的蓬勃发展,列车-轨道-桥梁的耦合动力学问题越来越引起成为国内外学者的关注.传统的有限元方法在处理车-线-桥耦合振动问题时,由于轨道复杂的曲面和接触分析要求网格过密等因素导致建模工作繁琐、计算效率低下.本文利用格子Boltzmann方法在处理动边界及曲线边界方面具备传统有限元方法无可比拟的优势,可尝试解决列车与轨道的高速碰撞问题.研究结论:运用格子Boltzmann方法能够对轨道动边界进行初步模拟.考虑轨道不平顺因素的计算结果表明轨道不平顺的幅值越大,车辆粒子所产生的跳动现象越明显,且按级数形式变化的轨道不平顺引起的动力响应要明显大于按半波正弦函数变化的轨道不平顺.这与用有限元方法得到的结论吻合.
【总页数】4页(P123-125,190)
【作者】赵胤智
【作者单位】中铁第四勘察设计院集团有限公司,湖北武汉430063
【正文语种】中文
【中图分类】O357
【相关文献】
1.正弦温度分布边界条件下腔体内自然对流的格子Boltzmann方法模拟
2.正弦温度分布边界条件下腔体内自然对流的格子Boltzmann方法模拟
3.格子Boltzmann方法模拟多孔介质惯性流的边界条件改进
4.基于浸入边界–格子Boltzmann方法模拟动边界绕流问题
5.复杂边界下大涡模拟的格子Boltzmann 并行方法
因版权原因，仅展示原文概要，查看原文内容请购买。

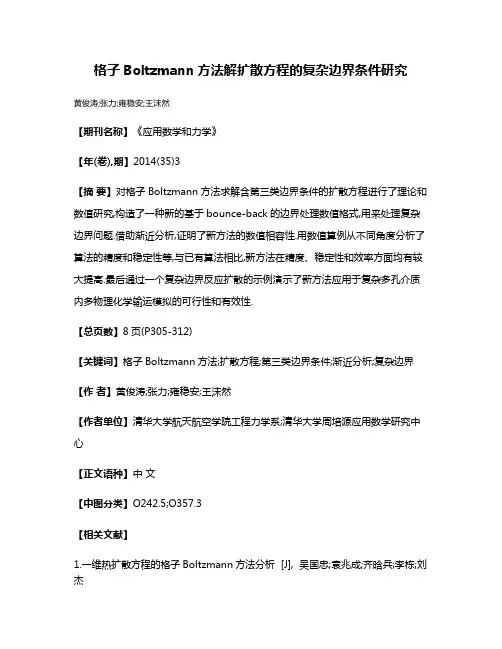

格子Boltzmann方法解扩散方程的复杂边界条件研究
黄俊涛;张力;雍稳安;王沫然
【期刊名称】《应用数学和力学》
【年(卷),期】2014(35)3
【摘要】对格子Boltzmann方法求解含第三类边界条件的扩散方程进行了理论和数值研究,构造了一种新的基于bounce-back的边界处理数值格式,用来处理复杂边界问题.借助渐近分析,证明了新方法的数值相容性.用数值算例从不同角度分析了算法的精度和稳定性等,与已有算法相比,新方法在精度、稳定性和效率方面均有较大提高.最后通过一个复杂边界反应扩散的示例演示了新方法应用于复杂多孔介质内多物理化学输运模拟的可行性和有效性.
【总页数】8页(P305-312)
【关键词】格子Boltzmann方法;扩散方程;第三类边界条件;渐近分析;复杂边界【作者】黄俊涛;张力;雍稳安;王沫然
【作者单位】清华大学航天航空学院工程力学系;清华大学周培源应用数学研究中心
【正文语种】中文
【中图分类】O242.5;O357.3
【相关文献】
1.一维热扩散方程的格子Boltzmann方法分析 [J], 吴国忠;袁兆成;齐晗兵;李栋;刘杰
2.求解二维对流扩散方程的格子Boltzmann方法 [J], 彭碧涛;郑洲顺;刘红娟;汤慧萍;王建忠
3.二维反应扩散方程的格子Boltzmann方法模拟 [J], 邓敏艺;刘慕仁;孔令江
4.用格子Boltzmann方法与拟小波方法研究二维扩散方程 [J], 阮航宇;李慧军
5.基于九速四方格子模型的二维对流扩散方程格子Boltzmann方法模拟 [J], 邓敏艺;刘慕仁;何云;孔令江
因版权原因，仅展示原文概要，查看原文内容请购买。

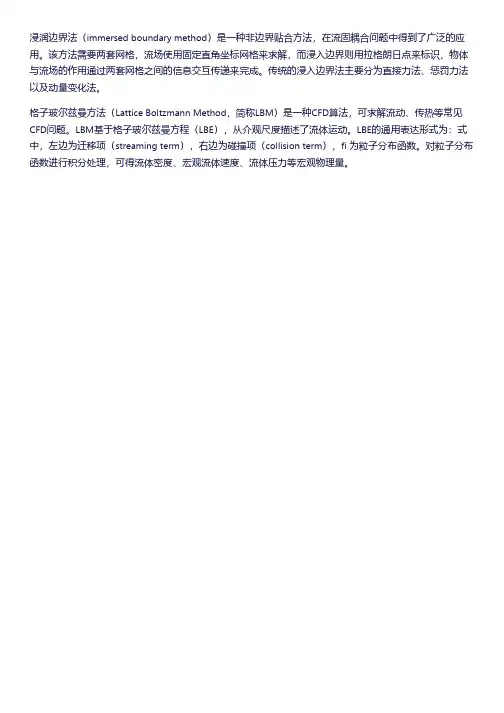

浸润边界法（immersed boundary method）是一种非边界贴合方法，在流固耦合问题中得到了广泛的应用。

该方法需要两套网格，流场使用固定直角坐标网格来求解，而浸入边界则用拉格朗日点来标识，物体与流场的作用通过两套网格之间的信息交互传递来完成。

传统的浸入边界法主要分为直接力法、惩罚力法以及动量变化法。

格子玻尔兹曼方法（Lattice Boltzmann Method，简称LBM）是一种CFD算法，可求解流动、传热等常见CFD问题。

LBM基于格子玻尔兹曼方程（LBE），从介观尺度描述了流体运动。

LBE的通用表达形式为：式中，左边为迁移项（streaming term），右边为碰撞项（collision term），fi 为粒子分布函数。

对粒子分布函数进行积分处理，可得流体密度、宏观流体速度、流体压力等宏观物理量。

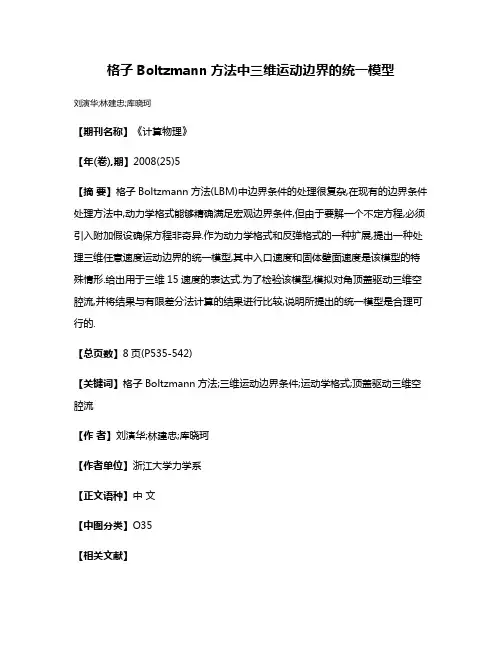

格子Boltzmann方法中三维运动边界的统一模型
刘演华;林建忠;库晓珂
【期刊名称】《计算物理》
【年(卷),期】2008(25)5
【摘要】格子Boltzmann方法(LBM)中边界条件的处理很复杂,在现有的边界条件处理方法中,动力学格式能够精确满足宏观边界条件,但由于要解一个不定方程,必须引入附加假设确保方程非奇异.作为动力学格式和反弹格式的一种扩展,提出一种处理三维任意速度运动边界的统一模型,其中入口速度和固体壁面速度是该模型的特殊情形.给出用于三维15速度的表达式.为了检验该模型,模拟对角顶盖驱动三维空腔流,并将结果与有限差分法计算的结果进行比较,说明所提出的统一模型是合理可行的.
【总页数】8页(P535-542)
【关键词】格子Boltzmann方法;三维运动边界条件;运动学格式;顶盖驱动三维空腔流
【作者】刘演华;林建忠;库晓珂
【作者单位】浙江大学力学系
【正文语种】中文
【中图分类】O35
【相关文献】
1.利用高精度浸没边界-格子Boltzmann流固耦合格式模拟2维刚体自由沉降运动[J], 吴家阳;程永光;张春泽;刁伟
2.基于多松弛格子Boltzmann方法插值反弹运动边界研究 [J], 刘伟明;陈效鹏;钟诚文;周新刚
3.用格子Boltzmann方法模拟椭圆柱体在牛顿流体中的二维运动 [J], 张超英;谭惠丽;刘慕仁;孔令江
4.基于浸入边界–格子Boltzmann方法模拟动边界绕流问题 [J], 王文全;陈相臻;王志良;
5.基于九速四方格子模型的二维对流扩散方程格子Boltzmann方法模拟 [J], 邓敏艺;刘慕仁;何云;孔令江
因版权原因，仅展示原文概要，查看原文内容请购买。

格子Boltzmann方法三种边界格式的对比分析刘连国;杨帆;王宏光【摘要】采用格子Boltzmann方法(Lattice Boltzmann Method- LBM)对二维顶盖驱动方腔流动进行数值模拟.在计算中分别使用半步长反弹、非平衡反弹、以及非平衡外推三种边界处理格式,并得到了不同格式对应的流线分布,流函数最小值、涡心坐标、几何中心线速度分布等.通过将所得结果与基准解进行比较,就三种边界格式的计算效率,计算精度、以及计算稳定性等方面进行了讨论和分析,为LBM计算中边界格式的选择提供了有益的参考.【期刊名称】《机械研究与应用》【年(卷),期】2012(000)001【总页数】5页(P18-22)【关键词】格子Boltzmann方法;边界处理格式;半步长反弹格式;非平衡反弹格式;非平衡外推格式【作者】刘连国;杨帆;王宏光【作者单位】上海理工大学能源与动力工程学院,上海200093;上海理工大学能源与动力工程学院,上海200093;上海理工大学能源与动力工程学院,上海200093【正文语种】中文【中图分类】O357.11 引言格子Boltzmann方法(LBM)是近年来迅速发展的一种新型数值计算方法。

边界条件的处理是LBM实施中一项非常关键的内容。

实际计算表明:选取不同的边界条件会对数值计算的精度、稳定性以及效率产生很大影响。

作为LBM的一个基本问题，边界条件的处理一直是流体力学一个重要的研究方面。

根据边界条件的类型，可将之分为两类:压力边界和速度边界［1］，其中的速度边界又可细分为:平直边界和曲面边界。

笔者从经典的流体力学问题二维顶盖方腔流模拟入手，对三种平直边界格式进行对比和分析，为LBM计算中边界格式的选择提供了有益的参考。

2 二维九点格子Boltzmann模型目前最常用的格子Boltzmann模型为LBGK模型，通过引入“单一弛豫时间”来简化Boltzmann方程中碰撞项的计算［2］。

九点格子LBGK模型的演化方程为:式中:(x，t)是在t时刻、x处的平衡态分布函数;τ为单一弛豫时间因子;eα为网格点各方向上的粒子速度。

格子玻尔兹曼曲面边界条件(一)格子玻尔兹曼曲面边界条件什么是格子玻尔兹曼方法？•格子玻尔兹曼方法（Lattice Boltzmann Method, LBM）是一种用来模拟流体流动的数值方法。

•通过将流体分为离散的格子，模拟分子间的碰撞和传输，从而求解流体的宏观行为。

曲面边界条件的重要性•在模拟流体流动过程中，边界条件的设定至关重要。

•曲面边界条件可以模拟各种复杂的边界形状，保证流体在边界上有正确的反射和吸附行为。

格子玻尔兹曼方法中的曲面边界条件•格子玻尔兹曼方法中常用的曲面边界条件有：1.滑移边界条件（Slip boundary condition）：假设边界上的流体与边界之间有微小的相对运动。

2.粘滞边界条件（No-slip boundary condition）：假设边界上的流体与边界之间无相对运动，即流体在边界上停止运动。

3.强度边界条件（Imposed boundary condition）：在边界上指定流体的速度或压力值。

4.自由边界条件（Free boundary condition）：边界上的流体可以根据流动情况自由演化。

如何应用曲面边界条件•应用曲面边界条件的一般步骤如下：1.确定边界的几何形状和边界方程。

2.根据边界类型选择合适的曲面边界条件。

3.在格子上根据边界条件进行扩展，更新流体的速度和分布函数。

4.根据更新后的流体状态，计算出边界上的流体属性。

曲面边界条件的应用案例•曲面边界条件在实际应用中具有广泛的应用：1.在微流体领域中，曲面边界条件可以模拟微通道中的流动行为，提供精确的物理现象描述。

2.在风工程中，曲面边界条件可以模拟建筑物周围的风场分布，为设计提供重要参考。

3.在血液流动模拟中，曲面边界条件可以模拟血管壁的吸附性质，研究血流动力学特性。

结论•曲面边界条件在格子玻尔兹曼方法中起到了重要的作用。

•正确的边界条件设定可以提高模拟结果的准确性和稳定性。

•在实际应用中，我们可以根据需求选择合适的曲面边界条件，从而得到准确的模拟结果。

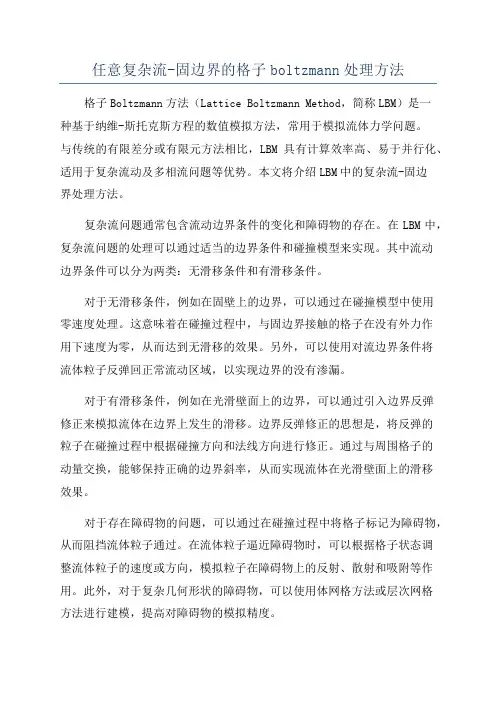

任意复杂流-固边界的格子boltzmann处理方法格子Boltzmann方法（Lattice Boltzmann Method，简称LBM）是一种基于纳维-斯托克斯方程的数值模拟方法，常用于模拟流体力学问题。

与传统的有限差分或有限元方法相比，LBM具有计算效率高、易于并行化、适用于复杂流动及多相流问题等优势。

本文将介绍LBM中的复杂流-固边界处理方法。

复杂流问题通常包含流动边界条件的变化和障碍物的存在。

在LBM中，复杂流问题的处理可以通过适当的边界条件和碰撞模型来实现。

其中流动边界条件可以分为两类：无滑移条件和有滑移条件。

对于无滑移条件，例如在固壁上的边界，可以通过在碰撞模型中使用零速度处理。

这意味着在碰撞过程中，与固边界接触的格子在没有外力作用下速度为零，从而达到无滑移的效果。

另外，可以使用对流边界条件将流体粒子反弹回正常流动区域，以实现边界的没有渗漏。

对于有滑移条件，例如在光滑壁面上的边界，可以通过引入边界反弹修正来模拟流体在边界上发生的滑移。

边界反弹修正的思想是，将反弹的粒子在碰撞过程中根据碰撞方向和法线方向进行修正。

通过与周围格子的动量交换，能够保持正确的边界斜率，从而实现流体在光滑壁面上的滑移效果。

对于存在障碍物的问题，可以通过在碰撞过程中将格子标记为障碍物，从而阻挡流体粒子通过。

在流体粒子逼近障碍物时，可以根据格子状态调整流体粒子的速度或方向，模拟粒子在障碍物上的反射、散射和吸附等作用。

此外，对于复杂几何形状的障碍物，可以使用体网格方法或层次网格方法进行建模，提高对障碍物的模拟精度。

总之，格子Boltzmann方法能够有效处理任意复杂流-固边界问题。

通过适当的边界条件和碰撞模型，能够模拟出流体在无滑移和有滑移边界上的行为，并模拟出流体与障碍物的相互作用。

对于复杂几何形状的障碍物，可以使用不同的建模方法来提高模拟精度。

格子Boltzmann方法的这些特性使其成为模拟复杂流动的有力工具，广泛应用于流体力学和多相流领域。

传热学格子玻尔兹曼方法计算方法的特点摘要本文讨论了传热学中的格子玻尔兹曼方法，并分析了这一计算方法的特点。

首先，我们介绍了传热学的基本概念和研究背景。

然后，我们详细解释了格子玻尔兹曼方法的原理和模拟过程。

接着，我们探讨了该方法的特点，包括计算效率、模拟精度和适用范围等。

最后，我们总结了格子玻尔兹曼方法在传热学中的应用前景，并提出了进一步研究的方向。

1.引言传热学是研究能量从一个物体传递到另一个物体的学科。

在工程领域中，传热问题经常出现在热流体系统的设计和优化中。

传热过程涉及热传导、对流和辐射等多种传热机制，准确模拟传热过程对于工程实践和科学研究具有重要意义。

格子玻尔兹曼方法（L a tt ic eB ol tz ma nnM e th od,L BM）是一种基于微观颗粒模拟传输过程的计算方法，近年来在传热学领域得到了广泛应用。

与传统的求解传热方程的数值方法相比，格子玻尔兹曼方法通过模拟颗粒在格子上的运动来描述流体的宏观行为，具有更高的计算效率和更灵活的模拟能力。

2.格子玻尔兹曼方法原理格子玻尔兹曼方法基于玻尔兹曼方程和格子自动机理论，通过在一个规则的网格上模拟微观颗粒的运动来模拟流体的运动。

格子玻尔兹曼方法的基本原理是将流体分割成一系列小的正方体，每个正方体称为格子。

在每个格子中，通过对流、碰撞和反弹等过程来模拟颗粒之间的相互作用。

格子玻尔兹曼方法的模拟过程可以分为以下几个步骤：1.确定模拟区域的网格分布和流体的边界条件。

2.初始化流体的宏观和微观状态，在格子中随机分布将流体颗粒的速度和密度初始化为一定状态。

3.对于每个时间步长，根据碰撞和对流过程更新格子中流体颗粒的状态。

4.根据流体颗粒的状态计算宏观流体变量，如流速和压力等。

5.重复步骤3和4，直到达到设定的模拟时间。

3.格子玻尔兹曼方法特点格子玻尔兹曼方法具有以下几个特点：3.1计算效率高格子玻尔兹曼方法在模拟复杂流体系统时具有较高的计算效率。

热格子Boltzmann法分析及应用陈杰;钱跃竑【摘要】格子Boltzmann方法(lattice Boltzmann method,LBM)是一种基于气体动理论的介观计算方法,其物理背景清晰、边界处理简单,已成功应用于等温(或无热)流动中.简要介绍现有的几种热格子Boltzmann模型,并运用几种热格子模型求解热Couette流、方腔自然对流等典型算例,对比不同热格子模型的数值稳定性、准确性、模型的计算效率等.将两种热格子模型用于多孔介质内的流动与传热问题中,对比热格子模型在处理复杂结构时的数值特性.%Lattice Boltzmann method (LBM) is a mesoscale computational method based on the gas kinetic theory. For solving Fourier-Navier-Stokes equations, the thermal lattice model has attracted much research attention. This paper compares several thermal lattice models in terms of accuracy, stability and computational efficiency. The thermal flow in pore-scale porous is also studied using different thermal lattice models.【期刊名称】《上海大学学报（自然科学版）》【年(卷),期】2012(018)005【总页数】7页(P489-495)【关键词】格子Boltzmann方法;热格子Boltzmann方法;多孔介质【作者】陈杰;钱跃竑【作者单位】上海大学上海市应用数学和力学研究所,上海200072;上海大学上海市应用数学和力学研究所,上海200072【正文语种】中文【中图分类】O351格子Boltzmann方法(lattice Boltzmann method，LBM)是近20年发展成熟起来的一种数值计算方法.LBM基于气体动理论，通过分布函数的演化获得宏观信息.作为一种简单且能处理复杂流动问题的有效数值方法［1-2］，LBM具有良好的数值稳定性、天然的并行性、简单的边界处理等优点，自出现之日起就被广泛用于多孔介质流［3］、多相流［4］、反应扩散系统［5］等诸多领域.早期的LBM只应用于等温流动(或无热流动)的模拟，但是基于这种方法具备处理复杂问题的能力以及解决传热问题的需要，研究者一直在不断地探索研究热格子Boltzmann模型，已形成了一些经过数值验证具有模拟热流动能力的热LBM［6-10］，并应用于多孔介质流动与传热、燃烧及化学反应流、湍流等问题.本研究简述了不同热格子Boltzmann模型的基本理论，并通过数值分析对比了不同热格子Boltzmann模型的计算结果及数值特性，进而用于多孔介质流动传热问题中.1 等温LBM基本原理LBM中除时间、空间被离散之外，无限维的粒子速度空间也都被离散成有限的速度序列.在标准LBM模型中，物理空间被离散成正方形(体)格子，流体粒子在格点x上碰撞并按离散速度E=［e0，e1，…，eq－1］迁移到x+eiδt格点.fi(x，t)定义为t时刻在格点x上速度为ei的粒子密度，满足如下的格子Boltzmann方程：式中为平衡态函数，ω为松弛因子.通过简单地向平衡态不断趋近的过程代替真实的复杂碰撞，即BGK(Bhatnagar-Gross-Krook)近似，所以此模型也称为LBGK 模型.平衡态分布函数的选取是LBM的关键.DnQm系列［1］中均采用式中，cs为格子声速，Wi为不同速度粒子的权重.本研究在数值模拟中均采用D2Q9模型.宏观密度和速度分别定义为2 热格子Boltzmann模型现有的热格子Boltzmann模型通常可以分为两大类：第一类是流场温度场耦合统一求解的模型，如多速格子Boltzmann模型(multi-speed LBM，MSLBM)、熵格子Boltzmann方法(entropic LBM，ELBM);另一类则是对流场与温度场分别求解，如被动标量格子Boltzmann模型(passive scalar LBM，PSLBM)、双分布函数(double-distribution-function，DDF)模型，以及其他与传统计算流体动力学(computational fluid dynamics，CFD)结合的混合方法，如混合热格子Boltzmann方法(hybrid-thermal LBM，HTLBM).2.1 多速格子Boltzmann模型(MSLBM)多速格子Boltzmann模型是等温LBM模型的直接推广，其密度、速度、内能等均由速度分布函数的各阶速度矩得到.Qian［6］基于等温LBGK模型，提出了D1Q5，D2Q13，D3Q21，D3Q25热力学LBGK模型.在这些模型中，除了要满足等温模型的守恒条件外，还应满足能量守恒和平衡态热通量为0的条件：平衡态分布函数是Maxwell分布的截断形式：式中，Ap，Bp，Dp为待定参数，由满足的守恒条件确定.平衡态包含了速度的三阶项，离散速度也在D2Q9的基础上在主坐标轴上增加了4个速度.Qian［6］采用此模型对一维激波管、二维 Rayleigh-Benard对流进行了模拟，证明了该模型的有效性.MSLBM具有良好的物理基础，宏观方程绝对耦合，已成功模拟了一些传热现象，但只能模拟狭窄的温度范围和较小的Ma数，存在稳定性问题，限制了该模型的广泛应用.2.2 熵格子Boltzmann方法(ELBM)熵格子Boltzmann方法考虑了H定理，通过在守恒约束下最小化波尔兹曼H函数求解平衡态分布函数，由此得出的正定的分布函数保证了模型的稳定性和准确性［11］.Prasianakis等［10］将ELBM拓展到热流动问题的求解中，证实了该方法的有效性，本研究参照此方法.H函数定义为平衡态分布函数则是在满足守恒约束条件：的情况下，求H函数最小值得到的，具体形式详见文献［10］.Prasianakis等［12］采用在ELBM中加入高阶量的补偿算法，较大地提高了基于D2Q9标准格子的ELBM可模拟的温差和Ma数，但是模型实施较为复杂.2.3 双分布函数模型双分布函数模型，即存在两个分布函数：密度分布函数和内能(温度或总能)分布函数，其中密度分布函数用于模拟速度场，而内能(温度或总能)分布函数则用来模拟温度场.温度、内能或总能分布函数均通过不同的方式构造，但其演化都独立于密度分布函数.2.3.1 被动标量格子Boltzmann模型(PSLBM)被动标量格子Boltzmann模型基于如下原理：在忽略压力做的功和粘性热耗散的情况下，温度可以看作是随流体运动的一个标量，遵循对流扩散方程.由于此方程与组分浓度场的控制方程一样，于是Shan［7］提出使用两组分模型模拟单组分热流动问题：组分1模拟流体的运动;组分2模拟被动的温度场.平衡态密度函数为式中，σ表示组分，两组分共享速度，2.3.2 内能双分布函数模型内能双分布函数模型最早由He等［8］提出，其速度场仍用密度分布函数演化模拟，温度场则由内能分布函数模拟.该模型的基本思想是通过对连续Boltzmann方程进行特殊的离散得到等温LBM，如果进行同样的操作，则热LBM可以由离散内能的演化方程得到.根据内能的定义ρε=∫(ξ－u)2/2f dξ，引入内能分布函数g(r，ξ，t)=(ξ－u)2f/2，并引入新的碰撞模型，得到内能分布函数满足的演化方程：式中，q=(ξ－u)·［∂tu+(ξ·)u］.然后对演化方程离散，得到可用于数值计算的离散的分布演化方程，具体的离散过程详见文献［8］.相比于PSLBM，内能DDF的构造更具有物理基础，并包含了粘性热耗散和可压缩功.相比于MSLBM，DDF模型具有更好的数值稳定性，Pr数不受限制，因此被广泛用于各种近似不可压流体流动与传热问题.2.4 混合热格子Boltzmann模型(HTLBM)HTLBM是指使用 LBM解速度场，使用传统CFD解温度场，并通过一定的方式相互影响.这种方法利用了LBM能简单处理复杂流动问题的优势以及传统CFD在传热问题上的成熟技术，可以处理一些仅仅使用传统CFD较难解决的复杂流动传热问题.最初，Lallemand等［13］将多速多松弛模型和有限差分法(finite difference method，FDM)相结合，提出了混合模型，速度场用多松弛LBM求解，温度场采用FDM求解.本研究采用有限容积法(finite volume method，FVM)与LBM相结合的混合方法，即采用如下的FVM求解能量守恒方程：式中，S为广义源项，包括压力做的功和粘性热耗散.速度场与温度场的耦合通过在LBM中添加温度相关的外力项以及在FVM中添加广义源项S来实现.此外，普朗特数、比热容等热物性以及随温度变化的输运系数可以实现相应的调节.本研究中FVM与LBM采用同一套网格系统，FVM采用绝对稳定且具有与LBM相同精度的二阶迎风格式(second-order upwind scheme，SUS).PSLBM，DDF以及HTLBM这类模型的一个关键之处在于流场与温度场之间的耦合，其模型往往不满足气体完全状态方程，温度场对速度场的影响只是通过施加一个外力来实现.如Guo等［9］针对Boussinesq方程组，通过在密度分布函数演化方程中增加一个外力项以实现温度对流场的影响.Filippova等［14］基于HTLBM研究了小Ma数下高温燃烧，用温度场修正密度场以满足状态方程.3 计算结果及分析为了进一步对比各类模型，本研究采用ELBM，PSLBM，内能DDF模型以及HTLBM，对热Couette流、封闭方腔自然对流和多孔介质内非等温流动等问题进行了模拟对比.3.1 热Couette流模拟考虑两平板间热Couette流，上平板以速度U向右运动，下板静止，且上下平板分别保持恒温Th，Tc，且Th＞Tc.横截面温度廓线的解析形式为式中，H为平板间距离，Pr=ν/χ为普朗特数，χ为热扩散系数，Ec=U2/［Cp(Th －Tc)］为埃克特数.热Couette流中不考虑流体可压缩性的影响，而粘性耗散效应明显，因而分别运用ELBM，内能DDF模型和HTLBM对该问题进行了模拟，网格数均为64×64.模拟中Re=UH/ν=20，计算结果如图1所示.固定Pr=4，Ec分别为1，10和20的无量纲温度廓线，散点为不同方法的计算值，曲线为解析解公式(10).由图可见，三种模型都成功模拟了粘性耗散效应，且与解析解吻合得很好.本工作进一步研究了三种模型的计算效率问题.图2给出了温度残差随CPU时间的变化曲线，可见ELBM和HTLBM明显优于内能DDF模型.3.2 封闭方腔自然对流模拟封闭方腔尺寸为H(正方形边长)，左右壁面分别保持恒温Th，Tc，且Th＞Tc，上下壁面绝热，四壁面速度均为无滑移边界.方腔内充满均质空气，考虑向下的重力.描述自然对流的无量纲参数Ra数定义为图1 热Couette流温度廓线Fig.1 Temperature variation of the thermal Couette flow图2 热Couette流温度残差变化曲线Fig.2 Temperature residuals variation of the thermal Couette flow式中，β为热膨胀系数.物性满足Boussinesq假设，这里通过施加外力G=－β(T－T0)g实现温度场对速度场的影响.在方腔自然对流中，可压缩效应以及粘性耗散效应可忽略不计.从模型分析可以看出，PSLBM在这种情况下与DDF模型类似，而ELBM边界实施较为复杂.因此，本研究分别采用不包含粘性耗散效应的PSLBM和HTLBM对该问题进行了模拟，模拟中Pr=0.71，Ra数分别为104，105和106.图3和图4分别为HTLBM在不同Ra数下流动稳定后得到的流线、等温线，与以往的数值及实验结果一致.由图3可见，随着Ra数的增大，方腔中心的近似圆形的涡逐渐变成椭圆形，进而分裂成两个涡.当Ra= 106时，两个涡分别向左右壁面移动，在中心出现了第三个涡.由图4可见，随着Ra数的增大，竖直的等温线逐渐变得水平，主导的传热机理由导热变为对流.为了进一步定量考核，本研究计算了努塞尔数Nu和平均努塞尔数 Numean.表1给出了热壁面的Numean、最大Nu数Numax及相应位置的yNumax、水平中心线上最大速度vmax及相应的位置x、垂直中心线上最大速度umax以及相应的位置y.HTLBM和PSLBM求解的结果与Barakos等［15］的基准解一致.同样，本研究对HTLBM和PSLBM的计算效率进行了对比，图5所示为两种方法模拟自然方腔对流Ra=105时，速度残差随CPU时间的变化曲线.可以明显看出，两种方法中残差均呈现震荡下降趋势，且HTLBM收敛快于PSLBM，HTLBM残差收敛到10－7以下时的耗时为PSLBM的57%.图3 方腔自然对流不同Ra数的流线Fig.3 Predicted streamlines of natural convection图4 方腔自然对流不同Ra数的等温线Fig.4 Predicted temperature profiles of natural convection表1 数值解与基准解对比Table 1 Comparison of numerical results between thermal models and benchmarksRa数模型 Numean Numax(y/H) umax(y/H) vmax(x/H) PSLBM 2.247 3.538(0.141) 0.194(0.824) 0.234(0.121) Ra=104 HTLBM 2.242 3.553(0.145) 0.194(0.824) 0.234(0.121) Barakos等［16］2.2453.539(0.143) 0.193(0.818) 0.234(0.119) PSLBM4.512 7.827(0.075)0.128(0.854) 0.256(0.065) Ra=105 HTLBM 4.507 7.723(0.085) 0.134(0.854) 0.260(0.065) Barakos等［16］ 4.510 7.636(0.085) 0.132(0.859) 0.258(0.066) PSLBM 8.809 17.454(0.033) 0.079(0.852) 0.261(0.037) Ra=106 HTLBM 8.792 17.435(0.040) 0.081(0.854) 0.263(0.040) Barakos等［16］ 8.80617.442(0.037) 0.077(0.859) 0.262(0.039)图5 方腔自然对流速度残差变化曲线Fig.5 Velocity residuals variation of thenatural convection3.3 多孔介质非等温流动模拟多孔介质内部结构十分复杂，其流动传热现象也相当复杂.格子Boltzmann方法在模拟孔隙内的流体运动时可以方便地使用反弹格式处理复杂流场，因此，该方法在孔隙尺度模拟多孔介质内部复杂流动上有明显的优势及较高的计算率.对于多孔介质内流动与传热的问题，以往使用比较广泛的是PSLBM和内能DDF模型.本研究将HTLBM用于多孔介质流动与传热分析中，并与PSLBM进行了对比.本研究分析了分形多孔介质中的自然对流，分形结构采用Sierpinski地毯，依次对分形等级N=2和3的Sierpinski情况进行了模拟.无量纲控制参数Pr=0.71，Ra数分别为104，105和106，固体区域温度保持线性温度分布.图6为采用HTLBM计算N= 2分形结构内自然对流得到的流线图，图7为相应的等温线.由图可见，模拟结果与PSLBM一致，随Ra数的逐步增大，传热机理由导热主导变化为对流主导.图8为N=3，Ra=106时的流线图及等温线.由图可见，固体的增多明显地抑制了对流作用.同样对HTLBM在计算效率的问题上和PSLBM进行了对比.图9为Ra=106时两种方法模拟N=2分形结构时的速度残差曲线，此时HTLBM耗时为PSLBM的76%，仍具有优势.图6 多孔介质方腔自然对流流线(N=2)Fig.6 Predicted streamlines of porous cavity(N=2)图7 多孔介质方腔自然对流等温线(N=2)Fig.7 Predicted temperature profiles of porous cavity(N=2)图8 多孔介质方腔自然对流流线及等温线(N=3)Fig.8 Predicted streamlines and temperature profiles of porous cavity(N=3)4 结论本研究简要介绍了几种热格子Boltzmann模型(MSLBM，ELBM，PSLBM，内能DDF模型及HTLBM)，并运用不同热格子模型求解了两个典型算例以及多孔介质流动传热问题，得到如下结论.图9 多孔方腔自然速度残差变化曲线Fig.9 Velocity residuals variation of porous cavity(1)速度场温度场耦合求解的模型还需要进一步发展才能被广泛应用.(2)相比于PSLBM和DDF模型，HTLBM在保证计算精度的前提下，具有较高的计算效率.(3)数值模拟验证了HTLBM在处理多孔介质复杂结构时可行、有效，且比PSLBM 的效率高.参考文献：［1］ QIANY H，D’HUMIERESD，ttice BGK models for Navier-Stokes equation ［J］.Europhysics Letters，1992，17(6)：479-484. ［2］ QIANY H，SUCCIS，ORSZAGS A.Recent advances in lattice Boltzmann computing［M］∥ DIETRICH S.Annual reviews of computational physicsⅢ.New J ersey：World Scientific Publishing Company，1995：195-224.［3］ ZHAOC Y，DAIL N，TANGG H，et al.Numerical study of natural convection in porous media(metals) using lattice Boltzmann method (LBM) ［J］.International Journal of Heat and Fluid Flow，2010，31 (5)：925-934. ［4］严永华，石自媛，杨帆.液滴撞击液膜喷溅过程的LBM模拟［J］.上海大学学报：自然科学版，2008，14(4)：399-404.［5］李青，徐旭峰，周美莲.三维斑图形成的格子Boltzmann方法模拟［J］.上海大学学报：自然科学版，2007，13(5)：516-518.［6］ QIANY H.Simulating thermohydrodynamics with lattice BGK models ［J］.Journal of Scientific Computing，1993，8(3)：231-242.［7］ SHANX.Simulation of Rayleigh-Bénard convection using a lattice Boltzmann method［J］.Physical Review E，1997，55(3)：2780-2788. ［8］ HEX，CHENS，DOOLENG D.A novel thermal model for the latticeBoltzmann method in incompressible limit［J］.Journal of Computational Physics，1998，146 (1)：282-300.［9］ GUOZ，ZHENGC，SHIB，et al.Thermal lattice Boltzmann equationfor low Mach number flows：Decoupling model［J］.Physical Review E，2007，75 (3)：036704.［10］ PRASIANAKISN I，CHIKATAMALAS S，KARLINI V，et al.Entropic lattice Boltzmann method for simulation of thermal flows［J］.Mathematics and Computers in Simulation，2006，72(2)：179-183. ［11］ ANSUMALIS，KARLINI V，OTTINGERH C.Minimal entropic kinetic models for hydrodynamics ［J］.Europhysics Letters，2003，63(6)：798-804.［12］ PRASIANAKISN I，KARLINI ttice Boltzmann method for simulation of compressible flows on standard lattices［J］.Physical Review E，2008，78(1)：016704.［13］ LALLEMANDP，LUO L S.Theoryofthelattice Boltzmann method：Acoustic and thermal properties in two and three dimensions［J］.Physical Review E，2003，68(3)：036706.［14］ FILLIPPOVAO，HANELlD.A novellatticeBGK approach for low Mach number combustion［J］.Journal of Computational Physics，2000，158(2)：139-160.［15］ BARAKOSG，MITSOULISE，ASSIMACOPOULOSD.Natural convection flow in a square cavity revisited：Laminar and turbulent models with wall functions［J］.International Journal for Numerical Methods in Fluids，1994，18(7)：695-719.。

不同精度格式的格子Boltzmann热模型的传热分析
董志强;李维仲
【期刊名称】《计算物理》
【年(卷),期】2009(26)1
【摘要】通过在格子Boltzmann(LBM)热模型中添加参数项,使得在对应的宏观传热方程中,消除了一阶非线性误差项,具备二阶精度.通过Rayleigh-Benard对流数值试算,初步探索该二阶精度格式及其对应的一阶精度格式三个热模型的传热特征和适应性,并做出相应对比分析.针对一二阶精度模型在Ra数极高或热传导系数极大时,Nu数的计算与经验值相比出现较大偏差,分析LBM对应宏观热传导方程的截断误差后,在平衡分布函数中引进一个调节因子.通过调节对应宏观传热方程的截断误差项系数,校正Nu数的计算偏差,提高模拟精度,拓展模拟范围,增强了LBM作为一个数值方法在传热中的适应性.
【总页数】7页(P94-100)
【关键词】格子Boltzmann;精度;Rayleigh-Benard自然对流;调节因子;截断误差【作者】董志强;李维仲
【作者单位】大连理工大学海洋能源利用与节能教育部重点实验室
【正文语种】中文
【中图分类】O35
【相关文献】
1.利用高精度浸没边界-格子Boltzmann流固耦合格式模拟2维刚体自由沉降运动[J], 吴家阳;程永光;张春泽;刁伟
2.流体流动传热性能的热格子Boltzmann模拟 [J], 何鹏;林晓辉;杨决宽;王文玺
3.热波方程的格子Boltzmann模型 [J], 史秀波;闫广武
4.热格子-Boltzmann模型非均匀网格算法及应用 [J], 周陆军;宣益民;李强
5.基于格子Boltzmann方法非饱和土体水热耦合模型研究 [J], 李腾风;王志良;申林方;徐则民
因版权原因，仅展示原文概要，查看原文内容请购买。

基于格子Boltzmann方法和有限体积法的方柱绕流特性对比分析史冬岩;李红群;王志凯【期刊名称】《科学技术与工程》【年(卷),期】2015(015)028【摘要】基于黏性流体理论,分别采用格子Boltzmann方法(LBM)和有限体积法(FVM)建立了黏性流场中方柱绕流模型.探究LBM在非光滑曲面钝体绕流方面的应用;并结合FVM进行对比分析.在FVM模型中,采用局部加密的方法对钝体边界进行处理,而在LBM模型中,除了传统的Half-way边界处理方法,还结合了拐角边界处理方法.为获得较好的可对比数据,根据已发表文献中的理论及UDF编译码技术,分别对两模型的进出口边界条件进行了讨论和设置.对比分析了两模型下的速度云图以及获得的升、阻力系数,Strouhal数.结果发现方柱上游压力不受涡脱落影响,雷诺数对其影响也较小;两种方法下的速度、无量纲参数吻合较好;但两者最适进出口边界不同,且相同条件下,LBM比FVM数值模拟能更快达到稳定状态.【总页数】7页(P96-102)【作者】史冬岩;李红群;王志凯【作者单位】哈尔滨工程大学机电工程学院,哈尔滨150001;哈尔滨工程大学机电工程学院,哈尔滨150001;哈尔滨工程大学机电工程学院,哈尔滨150001【正文语种】中文【中图分类】O357.1【相关文献】1.平板间方柱绕流的格子Boltzmann方法模拟 [J], 周超英;葛家;ISLAM Shams Ul2.基于格子Boltzmann方法的固定方柱绕流研究 [J], 靳遵龙;王元凯;王永庆3.用格子Boltzmann方法计算剪切流的方柱绕流问题 [J], 陈明杰;施卫平4.用格子Boltzmann方法模拟方柱绕流 [J], 谢晨;李银山;霍树浩5.非均匀格子Boltzmann方法模拟方柱绕流 [J], 王广超;施保昌;邓滨因版权原因，仅展示原文概要，查看原文内容请购买。

流体动力学的格子boltzmann方法及其具体实现格子Boltzmann方法是以Boltzmann方程为基础的，该方程描述了流体中粒子的运动。

格子Boltzmann方法将模拟的流体区域划分为一个个离散的格子，并在每个格子中表示流体的宏观属性，如密度、速度等。

在每个格子中，通过计算碰撞和分布函数来模拟粒子的运动。

具体实现格子Boltzmann方法的步骤如下：1.离散化：首先，将流体区域离散化为一个个格子。

格子的大小可以根据需要进行调整。

2.分布函数：在每个格子中，引入分布函数来描述粒子的密度和速度。

分布函数是一个概率密度函数，表示在给定位置和速度的条件下，粒子在该位置具有该速度的概率。

3.碰撞模拟：在每个格子中，模拟粒子之间的碰撞。

根据碰撞模型，计算粒子之间的相互作用，并更新分布函数。

4.传输：根据速度和分布函数，计算粒子的传输过程。

传输过程描述了粒子从一个格子到另一个格子的流动。

5.边界条件：在模拟流体区域的边界上，需要设置适当的边界条件。

边界条件可以影响流体的流动模式。

6.时间步进：通过迭代计算，不断更新格子中的分布函数。

每个时间步长都对应着碰撞和传输的过程。

格子Boltzmann方法与其他常用的计算流体力学方法相比具有一些优势：1. 高效性：格子Boltzmann方法使用离散化格子的方式来模拟流体运动，计算量相对较小，能够高效地处理大规模流体问题。

2. 并行性：由于格子Boltzmann方法的计算是在各个格子之间进行的，因此可以方便地实现并行计算，利用多核处理器或分布式计算系统，加速计算速度。

3. 多尺度：格子Boltzmann方法可以在不同的尺度上进行模拟，从宏观的流体行为到微观的分子动力学。

4. 可分析性：格子Boltzmann方法建立在Boltzmann方程的基础上，可以通过对方程的分析来推导流体的宏观行为。

总结而言，格子Boltzmann方法是一种基于离散化格子的流体动力学模拟方法，通过计算碰撞和传输过程来模拟流体的运动。

浸入运动边界-格子Boltzmann方法4种固含率计算方法对比研究夏明;邓柳泓;黄刚海;徐远臻【期刊名称】《湘潭大学学报（自然科学版）》【年(卷),期】2024(46)1【摘要】为了达到流固耦合,格子Boltzmann方法(LBM)可采用浸入运动边界法(IMB)实现移动颗粒边界上的无滑移条件.该耦合方式(IMB-LBM)中固含率计算方法对流固耦合计算精度和效率有影响.对常用的固含率4种计算方法,即蒙特卡洛法(MCM)、单元分解法(UDM)、近似多边形法(APM)和闭合边界法(CBM),分别阐述其具体算法,对比了它们的计算精度和计算效率;最后通过圆盘颗粒非连续变形分析方法(DDDA)与IMB-LBM耦合模型下的一个多颗粒沉降流固耦合算例,对比分析了它们在流固耦合计算过程中的耗时.结果表明:1)CBM无误差,MCM和UDM在随机点数取1000,子单元数取100时误差稳定在1%以下,APM在颗粒直径大于格子长度10倍时,误差小于0.44%;2)MCM和UDM的计算精度及耗时分别与随机点数和子单元数相关,它们的计算耗时大于APM和CBM;3)计算效率上,APM>CBM>UDM>MCM,其中CBM计算耗时略微大于APM,APM和UDM 计算耗时分别比MCM少2个和1个数量级.该结果可为IMB-LBM耦合模型中固含率计算方法优选提供借鉴.【总页数】11页(P24-34)【作者】夏明;邓柳泓;黄刚海;徐远臻【作者单位】湘潭大学岩土力学与工程安全湖南省重点实验室;中南大学土木工程学院;西南交通大学交通隧道工程教育部重点实验室【正文语种】中文【中图分类】O359【相关文献】1.利用高精度浸没边界-格子Boltzmann流固耦合格式模拟2维刚体自由沉降运动2.基于四叉树网格下的浸入边界-格子Boltzmann方法3.基于多松弛格子Boltzmann方法插值反弹运动边界研究4.基于浸入边界–格子Boltzmann方法模拟动边界绕流问题5.一种隐式扩散浸入边界-格子Boltzmann方法及应用因版权原因，仅展示原文概要，查看原文内容请购买。
