北京移动华为区域环路volte测试分析报告-0703

VOLTE路测分析报告_20150720 1 概述1.1 测试区域1.2 测试方式2部MATE7互拨语音拉网测试，拨打时长180S，拨打间隔30S。

2 VOLTE测试结果2.1 总体指标概览2.2 关键指标分析1）RSRP&SINR2) MOS评分3 重点问题分析3.1 VOLTE呼叫建立失败问题本轮网格9拉网测试中，主叫VOLTE呼叫建立失败2次，被叫VOLTE呼叫建立失败1次，问题点分布如下所示。

3.1.1 EPC不发QCI建立导致未接通问题分析：车辆沿下贝岭大道由西向东行驶时，主叫UE终端在12:59:53.955占用东莞下岭贝商业街F-HLW-3起呼，RSRP=-84.50dBm，SINR=14dB，无线环境良好，但主叫在层3消息qci1已建立，最后转CSFB，导致接入失败。

在SIP消息上，主叫发INVITE 消息1s后，网络侧向主叫下发invite消息，3s后网络侧向主叫发送503service unavailable，主叫呼叫建立失败。

解决方案：1、需要EPC定位不下发QCI1建立请求的原因2、待复测时跟踪epc信令复测验证：3.1.2 EPC不发QCI建立导致未接通问题分析：车辆沿横东一路由东往西行驶时，主叫UE终端占用东莞富康新街D-HLH-102小区13：58:27:549起呼，起呼时RSRP=-100.38dBm，SINR=14dB，呼叫过程中主叫未收到QCI1的建立请求，2s后网络侧向主叫下发BYE：408 request timeout，网络侧没有响应，从SIP消息上看，主叫发送invite消息后网络侧没有向主叫发送update建立QCI1，最终主叫显示VoLTE的呼叫建立失败。

解决方案：1、epc未给主叫下发qci1建立请求，需要epc核查原因复测验证：3.1.3 被叫QCI=1承载未建立导致未接通问题分析：车辆沿长岭二街由由南向北行驶时，被叫UE占用东莞华诚实业D-HLH-2（PCI=394）小区，RSRP=-86.88dBm，SINR=-10dB，邻区里东莞霞边D-HLH-2（PCI=40）小区RSRP=-86.63dBm，该路段存在MOD3干扰。

VoLTE评估测试典型案例分析【案例分类】VoLTE【案例摘要】结合VoLTE网络城区测试评估工作，对测试中的异常事件进行分析，总结VoLTE优化分析经验。

1、切换与承载建立流程冲突问题导致掉话问题描述：UE在行驶至此路段占用二中分校-432486_51小区在被叫上发sip183之后，在激活EPS承载之前，终端上报一条MR，满足A3，触发同频切换，在目标小区成功接入后很快发生掉话。

问题分析：起呼时MME进行激活EPS承载流程过程中，恰好发生切换时，由于EPS承载建立未完成，MME在切换准备阶段，对下发到目标小区的切换准备的请求消息中不携带QCI=1的VOLTE专载，导致VOLTE专载源小区完成的情况下，在目标小区下发的rrc ConnectionReconfiguration消息中的radioResourceConfig Dedicated中释放了DRB-Identity = 6，切换完成后呼叫中断。

结论建议：切换与EPS激活流程碰撞，为无线网与核心网配合问题。

在进行激活EPS专载过程中，发生切换时，均会造成上述问题，需要和核心网确认目前是否有解决方案。

2、弱覆盖导致掉话问题描述：终端RSRP持续低于-120dbm左右，SINR在-7左右,主被叫UE均发生切换失败，单通，最终掉话。

问题分析：主被叫问题一直为弱覆盖，终端RSRP持续低于-120dbm左右，SINR在-7左右，切换失败后的TAU无法成功建立RRC 连接，此时段RTP包不能正常发送，上下行丢包严重（丢包率60%以上），出现单通，10s后RTP Inactivity定时器超时，会话终端，产生掉话。

结论建议：附近已有建设任务站点，开通后可解决弱覆盖问题。

3、弱覆盖导致未接通问题描述：本通话过程中，主叫占用HF-市区-太阳湾9号楼-HFTA-430739-51无线环境良好（RSRP=-92,SINR=9）,被叫占用HF-市区-金色池塘-HFTA-905606-54无线环境较差（RSRP=-100,SINR=-7）,呼叫发起6s左右释放，造成未接通。

VOLTE方案及测试分析指导V1曹丹杰-编目录1VOLTE测试及仪器仪表类型介绍 (3)1.1测试及仪器仪表概述 (3)1.2VOLTE事件、呼叫流程及报告统计 (3)1.2.1VOLTE典型事件 (4)1.2.2VOLTE测试统计报告 (5)2VOLTE的测试方法 (6)2.1VOICE 测试软件、MOS及终端驱动安装 (6)2.2VOICE CALL测试步骤 (9)2.3VOLTE OTT测试步骤 (11)2.4VOLTE MOS打分优化注意事项 (12)2.5VOLTE 外场测试规范方法（移动） (13)3VOLTE典型信令 (14)3.1VOLTE测试案例-Voice call (14)3.2VOLTE测试案例-OTT Call (14)3.3VOLTE测试案例-Esrvcc call (15)4附录 (15)4.1VOLTE测试模板应用统计（使用步骤） (15)4.2MOS测试及分值相关解释 (16)4.3CDS jitter算法相关解释 (16)1VOLTE测试及仪器仪表类型介绍1.1测试及仪器仪表概述●测试终端：S5（三星）/M8t（HTC）等单待手机且支持VOLTE●测试软件：CDS7.1(67B及以后版本)●测试场景：Voice call\VGA\OTT\Esrvcc●测试电脑：CUP i5以上 \ 内存3G以上 \ 500G以上硬盘（最低配置）●GPS设备：支持RS232、USB以及蓝牙接口的GPS设备●加密授权：加密狗用于CDS软件授权控制、MOS打分算法授权●操作系统： Windows 7(32位、64位)，Win81.2VOLTE事件、呼叫流程及报告统计VoLTEKPI指标可以划分成资源占用类、语音质量类和KPI指标类三大类，共计27项。

表1 VOLTE KPI指标指标分类指标名称定义资源占用类（7）上行RB数每秒上行调度RB数/每秒上行实际调度次数*100%下行RB数每秒下行调度RB数/每秒下行实际调度次数*100%上行MCS 每秒上行调度MCS值之和/每秒实际调度次数*100%下行MCS 每秒下行调度MCS值之和/每秒实际调度次数*100%上行终端发射功率每秒内终端发射功率的平均值GSM通话时长占比指定时间内终端在GSM制式下的通话时长 / 指定时间内终端总通话时长*100%呼叫eSRVCC切换占比发生eSRVCC切换的呼叫次数 / 总呼叫次数*100%语音质量类（11）MoS MoS盒输出的平均意见得分（PoLQA算法）BLER初传BLER （初传次数-初传成功次数）/初传次数*100%剩余BLER （初传次数-多次重传后成功次数）/初传次数*100%语音丢包率（发送数据包数—接收数据包数）/发送数据包数*100%抖动接收端RTP/PDCP层数据包时延方差呼叫建立时延终端发出的第一条随机接入消息到接收到网络侧下发的SIP180 Ring消息时间差IP包时延从主叫发出到被叫接收的RTP层数据包时间差端到端时延主叫端语音编码器输入到被叫端解码输出的时间差上行速率过去一秒内，上行PDCP层发送的总比特数下行速率过去一秒内，下行PDCP层接收的总比特数切换中断时延网内控制面终端在源小区收到RRC重配消息指示切换，到终端在目标小区收到RRC重配消息指示切换完成的时间差网内用户面源小区最后一个PDCP层数据包到目标小区接收到的第一个PDCP层数据包的时间差网间控制面空口从eNodeB下发Handover Command到终端向BSS发送HOComplete的时间差核心网MME向eMSC发送PS to CS Request，到收到PS to CSComplete/Ack的时间差网间用户面源小区最后一个PDCP层数据包到目标小区建立专有信道恢复话音的时间差话音挂机时延主叫端发起BYE Message到收到网络侧下发的SIP 200 OK消息时间差KPI指标类（9）IMS注册成功率IMS注册成功次数 /终端开机次数*100%话音接通成功率成功完成呼叫次数/终端发起呼叫总数*100%掉话率掉话次数/成功建立呼叫次数*100%网内切换成功率切换成功次数/切换请求次数*100%eSRVCC切换成功率eSRVCC切换成功次数/eSRVCC切换尝试次数*100% 寻呼成功率寻呼成功次数/EPC发起寻呼请求总次数*100%平均长保时间用户保持通话状态时间的平均值紧急呼叫建立成功率拨打紧急呼叫成功接通次数/总拨打次数*100%里程掉话比掉话次数 / 呼叫行驶的里程数（km）*100%1.2.1VOLTE典型事件表2 VOLTE事件VOLTE测试事件对应SIP及相关信令Call attempt、Pagingreceived、Call incomingINVITE（MO up），Paging（MT down），INVITE（MT down）Call connected、Callaltering MO-Update 200、INVITE 180、INVITE 200Call altering-UPDATE、UPDATE 200、INVITE 180、INVITE 200 MT-ACK（down）Call hangup BYE、BYE 200VOLTE主要包含CaLL attempt、Paging received、Call incoming、Call connected、Call altering、Call hangup（类似基本语音呼叫事件）。

Volte测试问题分析报告目录1.概述 (3)2.道路测试拉网结果统计 (3)2.1未接通/掉话和CSFB问题事件点汇总 (3)3.问题详细分析 (4)3.1.接通问题分析 (4)3.1.1主叫在通话时被异常释放，呼叫接续后被叫回复183请求被IMS直接立即拒绝 (4)3.1.2被叫回复invite183请求被IMS直接立即拒绝 (7)3.1.3被叫回复invite183请求被IMS直接立即拒绝 (9)3.1.4被叫在通话建立时被去激活导致未接通和CSFB，需核心网排查去激活原因 (10)3.1.5被叫在通话建立时被去激活导致未接通和CSFB，需核心网排查去激活原因 (12)3.1.6 主叫无线质量差导致未接通 (14)3.1.7 被叫无线质量差导致未接通（与主叫未接通相同位置） (14)3.1.8 被叫无线质量差导致未接通，并导致被叫CSFB (16)3.1.9 主叫弱覆盖/质量差导致未接通，并导致CSFB失败 (16)3.2.掉话或掉线问题分析 (17)3.2.1主叫发挂机指令被IMS拒绝，导致主叫掉话 (17)3.2.2主叫质量差导致掉话 (18)3.2.3主叫质量均差导致掉话 (18)3.2.4主叫质量差导致掉话 (18)3.2.5主叫质量差,导致掉话. (19)3.2.6被叫相同地点因质量差导致掉话. (20)3.2.7主叫质量差导致掉话 (20)3.2.8被叫质量差导致掉话 (21)1.概述为了提升4G用户对4G网络的满意感知度，尤其是在4G网络成熟进行语音和视频业务，近期省公司在集团移动公司的安排策略下，在全省开启VolTE功能。

诺基亚区域省公司安排XX先行进行优化实施。

2.道路测试拉网结果统计XX于7月23日对市区进行了第3次VolTE拉网测试，统计结果如下：总体接通率97.56.%(未剔除IMS原因导致的未接通)，掉线率1.36%.地市网格测试时间试呼次数接通次数未接通次数掉话次数接通率掉话率被叫CSFB次数未接通中主叫CSFB次数eSRVCC切换次数时延（s）丢包率湘潭2个网格汇总20150723 366 357 9 8 97.54% 2.19% 7 0 0 3．62 0.59%事件汇总原因汇总原因出现次数备注未接通怀疑IMS原因被叫回复invite183时被IMS立即Cancel导致未接通3被叫上下行链路质量均较好，主叫信令正常，需核查网Cancel被叫在通话建立过程中收到核心网去激活指令导致未接通2被叫上下行链路质量均较好，主叫信令正常，需核心网IMS查去激活原因无线质差原因主叫或被叫质量差导致未接通 4弱覆盖/质量差，导致未接通 1 需查eSRVCC邻区及切换门限掉话怀疑IMS原因主叫正常挂机被IMS拒绝导致掉话 1 无线质差原因主叫或被叫质量差导致掉话7备注：被叫CSFB的原因：主要是被叫Volte呼叫失败引起CSFB或被叫掉话后主动发起了CSFB业务。

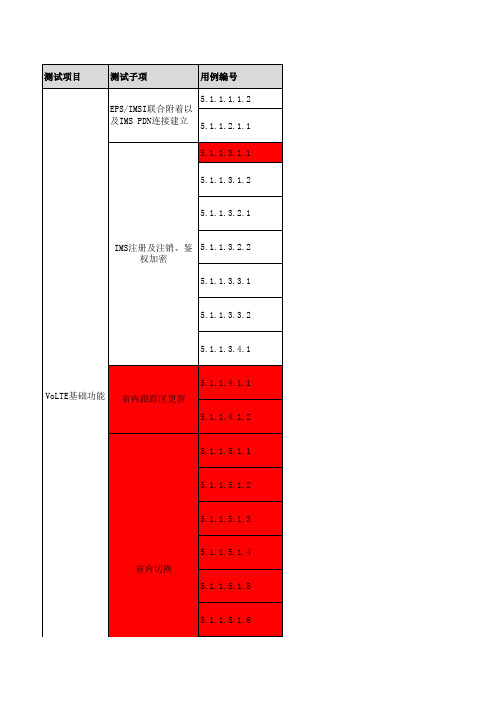

VOLTE资料VOLTE测试案例Lte_EPCVoLTEKnowledgeSharing/VOLTE资料VOLTE测试案例Lte_EPC VoLTE Knowledge Sharing文件清单└─VoLTE│ Day4_2_UDM_VoLTEe2eWS_Sept18.ppt│ HSS-MML Interface Guide_C5.doc│ HSS-SLF_for_newcomers.ppt│ IMS delta .doc│ Learning Solutions for VoLTE.rar│ Provisioning Solution Detailed Design wireline IMS.docx│ SAE – Evolved Packet Core.pdf│ SHCM VoLTE技术交流.ppt│ Single Radio Voice Call Continuity SRVCC Method of Procedure.doc│ Voice over LTE Method of Procedure.doc│ Voice over LTE-VoLTE.pdf│ VoLTE Recovery Guideline.pptx│ Volte_E2E.xlsx│ VoLTE信令分析手册.chm│ VOLTE测试案例.zip│ VoLTE端到端解决方案介绍.pptx│ 上海移动异厂家VoLTE经验总结-V2 0(HSS部分).docx│ 上海移动异厂家VoLTE经验总结-V2.0（EPC和PCRF部分）.docx│ 中国移动VoLTE业务总体技术要求.docx│ 广东VoLTE爱立信试点经典案例分析v3.docx│├─02_Test Specification│ │ SoC of CMCC VoLTE Field Trial Ph2 试点测试规范技术参考版v1.1_E2E Core_PA4.xlsx│ │ 中国移动VoLTE试点测试规范-增值业务分册技术参考版v1.3.0.docx│ │ 中国移动VoLTE试点测试规范-网络功能及基本业务分册V1_2.docx│ │ 中国移动VoLTE试点测试规范-网络功能及基本业务分册V1_3_1.docx│ ││ └─中国移动VoLTE现网试点总体技术要求│ 2014年中国移动VoLTE现网试点建设方案上报广东v12.docx │ 附件1：中国移动VoLTE现网试点总体技术要求v1.2.rar│ 附件2：VoLTE现网试点总体建设方案.rar│ 附件一中国移动VoLTE现网试点-局数据配置原则_14_04_10.docx├─03_Test Logs│ └─中国移动VoLTE试点测试规范-网络功能及基本业务分册│ ├─5.1.1.1.1.1EPSIM SI联合附着建立IMS PDN连接，然后终端发起数据PDN连接建立OK│ │ 5.1.1.1.1.1-Gx.pcapng│ │ 5.1.1.1.1.1-Gx.pcapng.bak│ │ 5.1.1.1.1.1.pcap│ │ 511111.txt│ ││ ├─5.1.1.1.1.2EPSIMSI联合附着建立数据 PDN连接，然后终端发起IMS PDN连接建立_OK│ │ │ 5.1.1.1.1.2.pcap│ │ │ 5.1.1.1.1.2检查点.txt│ │ │ 511112_gx.pcapng│ │ │ DRA note.txt│ │ ││ │ └─backup│ │ 5.1.1.1.1.2.pcap│ │ 5.1.1.1.1.2_EPG_gx.pcapng│ │ 511112_gx.pcapng.bak│ ││ ├─5.1.1.2.1.1业务请求_OK│ │ 5.1.1.2.1.1service request.pcap│ │ 5.1.1.2.1.1检查点.txt│ │ graph.txt│ ││ ├─5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK│ │ 5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK.pcapng │ │ _5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK.txt│ │ _5.1.1.3.1.1_IMS初始注册（当STN-SR变化时）_OK.txt.bak │ ││ ├─5.1.1.3.1.2_IMS初始注册（当STN-SR不变化时）_OK│ │ 5.1.1.3.1.2 IMS初始注册（当STN-SR不变化时）_OK_Sampson.pcapng││ _5.1.1.3.1.2_IMS初始注册（当STN-SR不变化时）_OK.txt │ │ _5.1.1.3.1.2_IMS初始注册（当STN-SR不变化时）_OK.txt.bak│ ││ ├─5.1.1.3.2.1网络侧发起的注销_OK│ │ 5.1.1.3.2.1网络侧发起的注销_OK.pcap│ │ note.txt│ ││ ├─5.1.1.3.2.2终端发起的注销OK│ │ 5.1.1.3.2.2.pcapng│ │ _5.1.1.3.2.2终端发起的注销OK.txt│ ││├─5.1.1.3.3.1终端发起的重注册OK│ │ 5.1.1.3.3.1_ims.pcapng│ │ _5.1.1.3.3.1终端发起的重注册OK.txt│ ││ ├─5.1.1.3.3.2网络发起的重鉴权OK│ │ 5.1.1.3.3.2网络发起的重鉴权OK.pcap.txt│ │ 5.1.1.3.3.2网络发起的重鉴权OK.pcap.txt.bak │ │ 5.1.1.3.3.2网络发起的重鉴权OK.pcapng│ ││ ├─5.1.1.3.4.1_IMS AKA鉴权_OK│ │ 5.1.1.3.4.1_IMS AKA鉴权_OK.pcap│ │ _5.1.1.3.4.1_IMS AKA鉴权_OK.txt│ │ _5.1.1.3.4.1_IMS AKA鉴权_OK.txt.bak│ ││ ├─5.1.1.3.4.2_IPSEC加密注册_OK│ │ 5.1.1.3.4.2_IPSEC加密注册_OK.pcap│ │ _5.1.1.3.4.2_IPSEC加密注册_OK.txt│ │ _5.1.1.3.4.2_IPSEC加密注册_OK.txt.bak│ ││ ├─5.1.1.4.1.1Intra TAU流程_OK│ │ 5.1.1.4.1.1.pcap│ │ 5.1.1.4.1.1.txt│ │ graph.txt│ ││ ├─5.1.1.4.1.2Inter TAU流程_OK│ │ 511412.pcap│ │ 511412.rar│ ││ ├─5.1.1.5.1.2无语音通话的X2-based Handover without SGW change_OK│ │ 5.1.1.5.1.2.html│ │ 5.1.1.5.1.2.pcap││ 5.1.1.5.1.2.pcap.bak│ │ note.txt│ │ 验收标准.txt│ ││ ├─5.1.1.5.1.4无语音通话的Intra MME S1-based handover without SGW change_OK│ │ 5.1.1.5.1.4.pcap│ │ 5.1.1.5.1.4.pcap.bak│ │ 5.1.1.5.1.4检查点.txt│ │ graph.txt│ ││ ├─5.1.1.5.1.6无语音通话的inter MME S1-based handover without SGW change_OK│ │ 5.1.1.5.1.6-MME1301BEr.pcap│ │ 5.1.1.5.1.6_MME1201BEr.pcap│ │ 5.1.1.5.1.6无语音通话的inter MME S1-based handover without SGW change.zip│ │ 5.1.1.5.1.6检查点.txt│ ││ ├─5.1.1.5.2.1无语音通话的VoLTE终端空闲态移动到不支持VoLTE的MME下_OK│ │ 5.1.1..5.2.1.txt│ │ 5.1.1.5.2.1.pcap│ ││ ├─5.2.1.1.1.1_VoLTE用户在LTE覆盖下做主叫_OK│ │ 5.2.1.1.1.1 VoLTE用户在LTE覆盖下做主叫_OK_09 call22.pcap│ │ 5.2.1.1.1.1_VoLTE用户在LTE覆盖下做主叫_OK.pcapng│ │ testnotes.txt│ ││ ├─5.2.1.1.1.2_Volte用户在LTE覆盖下呼叫CS覆盖下的volte 用户被叫仅在2G注册_OK│ │ 5.2.1.1.1.2_Volte用户在LTE覆盖下呼叫CS覆盖下的volte 用户被叫仅在2G注册.pcapng│ │ 5.2.1.1.1.2_Volte用户在LTE覆盖下呼叫CS覆盖下的volte 用户被叫仅在2G注册.txt│ ││ ├─5.2.1.1.1.3_VoLTE用户0023在LTE覆盖下发起语音呼叫，呼叫另一CS覆盖下的VoLTE用户0022，被叫在LTE和2G PS_OK │ │ 5.2.1.1.1.3_VoLTE用户0023在LTE覆盖下发起语音呼叫，│ ││ ├─5.2.1.1.1.5_CS覆盖下的volte用户0023呼叫另一CS覆盖下的volte用户0022被叫仅2G注册_OK│ │ 5.2.1.1.1.5_CS覆盖下的volte用户0023呼叫另一CS覆盖下的volte用户0022被叫2│ ││ ├─5.2.1.1.1.6_VoLTE用户0023在CS覆盖下发起语音呼叫，呼叫另一CS覆盖下的VoLTE用户0022，被叫在LTE和2G PS均有注册状态_OK│ │ 5.2.1.1.1.6_VoLTE用户0023在CS覆盖下发起│ ││ ├─5.2.1.1.2.1_VoLTE用户在LTE覆盖下发起视频呼叫,呼叫另一LTE覆盖下的VoLTE用户,被叫选择视频接通(包含pre-condition功能) │ │ 5.2.1.1.2.1_VoLTE用户在LTE覆盖下发起视.pcap│ │ 521121_MME.pcap│ ││ ├─5.2.1.1.2.4_VoLTE用户在2G覆盖下,提示并禁止视频呼叫│ ├─5.2.1.1.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫另一2G覆盖下的VoLTE用户│ │ 5.2.1.1.2.5_M GCF.pcap│ │ 5.2.1.1.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫另一2G覆盖下的VoLTE用户.pcap│ ││ ├─5.2.1.1.2.6_LTE覆盖下的VoLTE用户与VoLTE用户在视频通话过程中,一方用户主动切换成语音通话,又切回视频通话│ │ 5.2.1.1.2.6_LTE覆盖下的VoLTE用户与VoLTE用户在视频通│ ││ ├─5.2.1.1.2.7_LTE覆盖下的VoLTE用户与VoLTE用户在语音通话过程中,一方用户主动切换成视频通话,又切回语音通话│ │ 5.2.1.1.2.7_LTE覆盖下的VoLTE用户与VoLTE用户在语音通│ ││ ├─5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_OK│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_cs4923_2_volte0023_OK.pcapng│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_MSS_CStoVOLTE.pcap│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_MSS_VOLTEtoCS.pcap│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_OK.txt│ │ 5.2.1.2.1.1.1_LTE覆盖下的VoLTE用户与本网本省CS用户互通_volte0023_2_cs4923_OK.pcapng│ ││ ├─5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通_OK│ │ 5.2.1.2.1.1.2_cs_2_volte.pcapng│ │ 5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通_OK│ │ 5.2.1.2.1.1.2_votle_2_cs.pcapng│ ││ ├─5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通需要补测│ │ 5.2.1.2.1.1.2_cs_2_volte.pcapng│ │ 5.2.1.2.1.1.2_VoLTE用户在LTE覆盖下与本网外省CS用户互通OK│ │ 5.2.1.2.1.1.2_votle_2_cs.pcapng│ ││├─TE用户0009与本省CSFB用户0114互通_csfb_to_volte_OK│ │ TE用户0009与本省CSFB用户0114互通_csfb_to_volte │ │ TE用户与本省CSFB用户互通volte0009_to_csfb0114│ ││ ├─5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通OK│ │ 5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通_cs4923_to_volte0022_OK.pcapng│ │ 5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通_cs4923_to_volte0022_OK.txt│ │ 5.2.1.2.1.6.1_CS覆盖下的VoLTE用户与本网本省CS用户互通_MSS.pcap│ ││ ├─5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_OK│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs7200_to_volte0022_OK.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs7200_to_volte0022_OK.txt│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs_to_volte.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_MSS.pcap│ ││ ├─5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通需要补测│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通cs7200_to_volte0022_OK.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs7200_to_volte0022_OK.txt│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_cs_to_volte.pcapng│ │ 5.2.1.2.1.6.2_CS覆盖下的VoLTE用户与本网外省CS用户互通_MSS.pcap│ ││ ├─5.2.1.2.1.7.1_CS覆盖下的VoLTE用户与本省CSFB用户互通│ │ │ 5.2.1.2.1.7.1_IMS_filter_csfb to volte.pcapng│ │ ││ │ └─5212171_MGCF_OK│ │ 5212171_GZS115_CSFB_Call_Volte_UE.html│ │ 5212171_GZS115_Volte_Call_CSFB_UE.html│ │ 5212171_MGCF_filtered.pcap│ │ 5212171_MGCF_r aw.pcap│ ││ ├─5.2.1.2.2.1_VoLTE用户在LTE覆盖下发起视频呼叫，呼叫另一2G用户│ │ 5.2.1.2.2.1_MGCF.pcap│ │ 5.2.1.2.2.1_VoLTE用户在LTE覆盖下发起视频呼叫，呼叫另一2G用户.pcap│ ││ ├─5.2.1.2.2.2_VoLTE用户在LTE覆盖下发起语音呼叫另一2G 用户成功后VoLTE用户尝试切换成视频通话│ │ 5.2.1.2.2.2_MGCF.pcap│ │ 5.2.1.2.2.2_VoLTE用户在LTE覆盖下发起语音呼叫另一2G用户成功后VoL│ ││ ├─5.2.1.2.2.3_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他省另一2G用户│ │ 5.2.1.2.2.3_MGCF.pcap│ │ 5.2.1.2.2.3_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他省另一2G用户.pcap│ ││ ├─5.2.1.2.2.4_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PLMN用户│ │ 5.2.1.2.2.4_MGCF(电信).pcap│ │ 5.2.1.2.2.4_MGCF(联通).pcap│ │ 5.2.1.2.2.4_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PLMN用户(电信).pcap│ │ 5.2.1.2.2.4_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PLMN用户(联通).pcap│ ││ ├─5.2.1.2.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PSTN用户│ │ 5.2.1.2.2.5_MGCF.pcap│ │ 5.2.1.2.2.5_VoLTE用户在LTE覆盖下发起视频呼叫呼叫他网PSTN用户.pcap│ ││ ├─5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM│ │ 5.2.1.5.1.1.pcap│ │ 5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM.pcap│ │ 5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM_Enb.html │ │ 5.2.1.5.1.1_稳态呼叫eSRVCC-UE without DTM_mss.zip│ ││ ├─5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support│ │ 5.2.1.5.1.2.pcap│ │ 5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support.pcap│ │ 5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support_enb.html│ │ 5.2.1.5.1.2_稳态呼叫的eSRVCC-UE with DTM but without DTM HO support_mss.zip│ ││ ├─5.2.1.5.1.3_eSRVCC通话过程中的被叫域选择│ │ 5.2.1.5.1.3_eSRVCC通话过程中的被叫域选择.pcap│ ││ ├─5.2.1.6.1.2有语音通话的X2-based Handover without SGW change_OK│ │ 20140525_a_4_2_170038_521612.log.html│ │ 512612.txt│ │ 521612.doc│ │ 521612_过滤后.pcap│ ││ ├─5.2.1.6.1.4有语音通话的Intra MME S1-based handover without SGW change_OK│ │ 20140525_a_4_1_170038_521614.log_not_used.html│ │ 521614.doc│ │ 521614.pcap│ │ 521614_过滤后.pcap.bak│ ││ ├─5.2.2.1.1.1_闭锁所有呼出业务OK│ │ 5.2.2.1.1.1闭锁所有呼出业务0K.pcapng│ │ 5.2.2.1.1.1闭锁所有呼出业务0K.txt│ │ 5.2.2.1.1.1闭锁所有呼出业务0K.txt.bak│ ││ ├─5.2.2.1.1.1闭锁所有呼出业务POK│ │ 5.2.2.1.1.1闭锁所有呼出业务OK.pcapng│ │ 5.2.2.1.1.1闭锁所有呼出业务POK.bak│ │ 5.2.2.1.1.1闭锁所有呼出业务POK.txt│ ││ ├─5.2.2.1.3.1主叫号码显示业务OK│ │ 5.2.2.1.3.1主叫号码显示业务OK.pcapng│ │ 5.2.2.1.3.1主叫号码显示业务OK.txt│ │ 5.2.2.1.3.1主叫号码显示业务OK.txt.bak│ ││ ├─5.2.2.1.3.2无条件前转业务OK│ │ 5.2.2.1.3.2无条件前转业务OK.pcapng│ │ 5.2.2.1.3.2无条件前转业务OK.txt│ │ 5.2.2.1.3.2无条件前转业务OK.txt.bak│ ││ ├─5.2.2.1.3.3_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在LTE网络发起-无应答前转业务（包含no reply timer）_OK │ │ 5.2.2.1.3.3无应答(15秒)前转OK.pcapng│ │ 5.2.2.1.3.3无应答(15秒)前转OK.txt│ │ 5.2.2.1.3.3无应答(15秒)前转OK.txt.bak│ │ 5.2.2.1.3.3无应答(20秒)前转OK.pcapng│ │ 5.2.2.1.3.3无应答(25秒)前转OK.pcapng│ │ 5.2.2.1.3.3无应答(30秒)前转OK.pcapng│ ││ ├─5.2.2.1.3.3_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在LTE网络发起-无应答前转业务（包含no reply timer）_OK_30秒需要补trace│ │ └─5.2.2.1.3.3无应答前传业务30秒O│ │ └─5.2.2.1│ ├─5.2.2.1.3.4遇忙前转业务OK│ │ 5.2.2.1.3.4遇忙前转业务OK.pcapng│ │ 5.2.2.1.3.4遇忙前转业务OK.txt│ │ 5.2.2.1.3.4遇忙前转业务OK.txt.bak│ ││ ├─5.2.2.1.3.7 VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在LTE网络发起，呼叫挂断-呼叫保持业务_OK│ │ 5.2.2.1.3.7呼叫保持业务OK.pcapng│ ││ ├─5.2.2.1.3.8闭锁所有呼入业务OK│ │ 5.2.2.1.3.8闭锁所有呼入业务OK.pcapng│ │ 5.2.2.1.3.8闭锁所有呼入业务OK.txt│ │ 5.2.2.1.3.8闭锁所有呼入业务OK.txt.bak│ ││ ├─5.2.2.1.3.9按时间段前转业务OK│ │ 5.2.2.1.3.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.3.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.3.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.3.9_按时间段前转业务OK.txt│ │ 5.2.2.1.3.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.3.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.4.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网络发起-主叫号码显示业务_OK│ │ 5.2.2.1.4.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在L│ │ MSS_5.2.2.1.4.1.pcap│ ││ ├─5.2.2.1.4.2无条件前转业务(A0023_B0022_C0016)OK│ │ 5.2.2.1.4.2无条件前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.4.2无条件前转业务(A0023_B0022_C0016)OK.txt │ │ MSS_5.2.2.1.4.2.pcap│ ││ ├─5.2.2.1.4.5_VoLTE用户在CS下做被叫，呼叫为VoLTE用户在LTE网络发起-不可及前转业务_OK│ │ 5.2.2.1.4.5_VoLTE用户在CS下做被叫，呼叫为VoLTE用户在LTE网络发起-不可及│ ││ ├─5.2.2.1.4.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网络发起-呼叫保持业务_OK│ │ 5.2.2.1.4.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网│ │ 522147mgcf.pcap│ ││ ├─5.2.2.1.4.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在LTE网络发起-闭锁所有呼入业务_OK│ │ 5.2.2.1.4.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在L│ ││ ├─5.2.2.1.4.9按时间段前转业务OK│ │ 5.2.2.1.4.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.4.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.4.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.4.9_按时间段前转业务OK.txt│ │ 5.2.2.1.4.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.4.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.5.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络发起-主叫号码显示业务_OK│ │ 5.2.2.1.5.1_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS│ │ MSS_5.2.2.1.5.1.pcap│ ││ ├─5.2.2.1.5.2无条件前转业务(A0023_B0022_C0016)OK│ │ 5.2.2.1.5.2无条件前转业务(A0023_B0022_C0016)OK.pcapng│ │ MSS_5.2.2.1.5.2.pcap│ ││ ├─5.2.2.1.5.3无应答（15 20 25 30秒）前转业务(A0023_B0022_C0016)OK│ │ 5.2.2.1.5.3无应答（15秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.5.3无应答（20秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.5.3无应答（25秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ 5.2.2.1.5.3无应答（30秒）前转业务(A0023_B0022_C0016)OK.pcapng│ │ MSS_5.2.2.1.5.3_15s.pcap│ │ M SS_5.2.2.1.5.3_20s.pcap│ │在CS网络发起-不可及前转业务_OK│ │ 5.2.2.1.5.5_VoLTE用户在CS下做被叫，呼叫为VoLTE用户在CS网络发起-不可及前│ ││ ├─5.2.2.1.5.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络发起-呼叫保持业务_OK│ │ 5.2.2.1.5.7_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络│ │ 522157mgcf.pcap│ ││ ├─5.2.2.1.5.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS网络发起-闭锁所有呼入业务_OK│ │ 5.2.2.1.5.8_VoLTE用户0022在CS下做被叫，呼叫为VoLTE 用户0023在CS│ ││ ├─5.2.2.1.5.9按时间段前转业务OK│ │ 5.2.2.1.5.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.5.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.5.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.5.9_按时间段前转业务OK.txt│ │ 5.2.2.1.5.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.5.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.6.1_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在CS网络发起-主叫号码显示业务_OK│ │ 5.2.2.1.6.1主叫号码显示(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.1主叫号码显示(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.1主叫号码显示(CS打VoLTE)OK.txt.bak│ │在CS网络发起-无条件前转业务_OK│ │ 5.2.2.1.6.2无条件前转业务(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.2无条件前转业务(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.2无条件前转业务(CS打VoLTE)OK.txt.bak│ ││ ├─5.2.2.1.6.3无应答前转业务OK│ │ 5.2.2.1.6.3无应答前转业务15s_OK.pcapng│ │ 5.2.2.1.6.3_无应答前转业务15s_OK.txt│ │ 5.2.2.1.6.3_无应答前转业务15s_OK.txt.bak│ │ 5.2.2.1.6.3_无应答前转业务20s_OK.pcapng│ │ 5.2.2.1.6.3_无应答前转业务25s_OK.pcapng│ │ 5.2.2.1.6.3_无应答前转业务30s_OK.pcapng│ ││ ├─5.2.2.1.6.4_遇忙前转业务OK│ │ 5.2.2.1.6.4遇忙前转业务OK.pcapng│ │ 5.2.2.1.6.4遇忙前转业务OK.txt│ │ 5.2.2.1.6.4遇忙前转业务OK.txt.bak│ ││ ├─5.2.2.1.6.7_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在CS网络发起-呼叫保持业务_OK│ │ 5.2.2.1.6.7呼叫保持业务(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.7呼叫保持业务(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.7呼叫保持业务(CS打VoLTE)OK.txt.bak│ ││ ├─5.2.2.1.6.8_VoLTE用户在LTE下做被叫，呼叫为VoLTE用户在CS网络发起-闭锁所有呼入业务_OK│ │ 5.2.2.1.6.8闭锁所有呼入业务(CS打VoLTE)OK.pcapng│ │ 5.2.2.1.6.8闭锁所有呼入业务(CS打VoLTE)OK.txt│ │ 5.2.2.1.6.8闭锁所有呼入业务(CS打VoLTE)OK.txt.bak│ ││ ├─5.2.2.1.6.9按时间段前转业务OK│ │ 5.2.2.1.6.9按时间段前转业务III_OK.pcapng│ │ 5.2.2.1.6.9_按时间段前转业务II_OK.pcapng│ │ 5.2.2.1.6.9_按时间段前转业务I_OK.pcapng│ │ 5.2.2.1.6.9_按时间段前转业务OK.txt│ │ 5.2.2.1.6.9按时间段前转业务OK.txt.bak│ │ 5.2.2.1.6.9按时间段前转业务非前转时间_OK.pcapng│ ││ ├─5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK│ │ 5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK.pcapng│ │ 5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK.txt│ │ 5.2.2.1.7.1多方通话（仅包括VoLTE用户A0023B0022C0009）OK.txt.bak│ ││ ├─5.2.2.2业务配置测试│ │ 0825-gz-huawei-lte-actCFB.pcap│ │ 0825-gz-huawei-lte-actCFNA.pcap│ │ 0825-gz-huawei-lte-actCFU.pcap│ │ 0825-gz-huawei-lte-deactCFB.pcap│ │ 0825-gz-huawei-lte-deactCFNA.pcap│ │ 0825-gz-huawei-lte-deactCFU.pcap│ │ 0825-gz-huawei-lte-query.pcap│ │ 0826-gz-huawei-23g-cfb.pcap│ │ 0826-gz-huawei-23g-cfna.pcap│ │ 0826-gz-huawei-23g-cfnr.pcap│ │ 0826-gz-huawei-23g-cfu.pcap│ │ 0826-gz-huawei-23g-cib-roaming.pcap│ │ 0826-gz-huawei-23g-cib.pcap│ │ 0826-gz-huawei-23g-query.pcap│ │ 0826-gz-huawei-lte-CFNR.pcap│ │ 0826-gz-huawei-lte-cib-roaming.pcap│ │ 0826-gz-huawei-lte-cib.pcap│ ││ ├─5.3.1.1.6.1_SMS MO│ │ │ 5.3.1.1.6_GZS90.pcap│ │ │ 5.3.1.1.6_GZS90_2（OK）MO.pcap│ │ ││ │ └─（未验收MME）5.3.1.1.6.1 SMS MO│ │ SMS_MO.pcap│ ││ ├─5.3.1.1.6.2_SMS MT│ │ │ 5.3.1.1.6_GZS90.pcap│ │ │ 5.3.1.1.6_GZS90_2（OK）MO.pcap│ │ ││ │ └─（未验收MME）5.3.1.1.6.2SMS MT│ │ SMS_MT.pcap│ ││ ├─5.3.2.1.1_终端通过CSFB发起紧急呼叫│ │ 5.3.2.1.1_终端通过CSFB发起紧急呼叫.pcap│ ││ └─5.3.2.1.3_采用IMS普通呼叫方式提供紧急呼叫│ 5.3.2.1.3_采用IMS普通呼叫方式提供紧急呼叫.pcap│├─04_Standard Specification│ 23003-a40-Numbering, addressing and identification.zip │ 23216-a40-Single Radio Voice Call Continuity (SRVCC).zip│ 24229-a60-IP multimedia call control protocol based on Session Initiation Protocol (SIP) and Session Description Protocol (SDP).zip│ 29214-a80-Policy and charging control over Rx reference point.zip│ 29229-a20-Cx and Dx interfaces based on the Diameter protocol.zip│ 29329-880-Sh interface based on the Diameter protocol.zip│ IR.92-v7.01.pdf│ T-REC-Q.850-199805-I!!PDF-E.pdf├─05_IMS Technical Document│ ├─Call Flow│ │ 基本呼叫流程_IMS.ppt│ ││ ├─Overview│ │ │ architecture overview.ppt│ │ │ call flows.ppt│ │ │ charging architecture.ppt│ │ │ icscf_overview.ppt│ │ │ IMS roadmap.pdf│ │ │ IMS.pdf│ │ │ IMS_081128.ppt│ │ │ IMS：移动领域的IP多媒体概念和服务.pdf│ │ │ IMT3_call_flow.ppt│ │ │ IMT3_Technical_Presentation.pdf│ │ │ interface and protocols.ppt│ │ │ introduction to IMS.ppt│ │ │ pcscf_overview.ppt│ │ │ present and instant messaging.ppt│ │ │ SBG-BGF.pdf│ │ │ scscf_overview.ppt│ │ │ security.ppt│ │ │ SIP.ppt│ │ │ standardization and QA.ppt│ │ ││ │ ├─BOOK IMS Overview│ │ │ 1.pdf│ │ │ 2.pdf│ │ ││ │ ├─PIDS IMS Training Material│ │ │ IP_Solution.zip│ │ ││ │ └─TSP Overview│ │ TSP on EIT_Rev PD2.ppt│ │ tsp_architecture_B.pdf│ │ tsp_sysdesc.pdf│ │ TSP_System_Overview.pdf│ ││ ├─SIP Protocol│ │ │ rfc2327(sdp).txt│ │ │ rfc3261(SIP).txt│ │ │ rfc3261中文版.doc│ │ │ rfc3264(Offer and Answer model with SDP).txt │ │ ││ │ └─Standard│ │ RFC.rar│ ││ ├─Troubleshooting│ │ └─TSP Trouble_shooting│ │ Trouble_shoot.pdf│ ││ └─VoLTE│ │ IMS Overload Behavior Description.doc│ │ IMS Redundancy Description.doc│ │ Voice over LTE Method of Procedure.doc│ │ VoL TE technical knowledge sharing-E.ppt│ │ VoLTE updates ,High LeveL-E.ppt│ ││ └─VoLTE e2e WS│ Agenda.xlsx│ Day1_01_Intro.pptx│ Day1_02_VoLTE_BusinessSolution.pptx│ Day1_03_VoLTE_e2e_technical_overview_2013_12.ppt│ Day2_01_IMS_VoLTE_e2e_WS_2013_12.ppt│ Day2_02_EPC_VoLTE_e2e_WS_December_2013.ppt│ Day3_01_VOLTE_RAN_Global_WorkShop_RevG.pdf│ Day3_02_M-MGw_MRS_VoLTE_13B.ppt│ Day3_03_MSS_VoLTE.pptx│ Day4_01_VoLTE_In_EIN_Solution.ppt│ Day4_02_UDM_VoLTEe2eWS_Dec02.ppt│ Day5_02_SBM.ppt│├─11_VoLTE Knowledge Sharing│ └─20140915 voLTE e2e workshop minutes (Aachen-Germany)│ AgendaDetails.xlsx│ Day1_02_VoLTE_e2e_technical_overview_2014_09.ppt│ Day1_0_Agenda.pptx│ Day1_0_Intro.pptx│ Day1_Sep2014_SBM.ppt│ Day1_Volte business case and market trends_2014_09.ppt │ Day2_01_IMS_VoLTE_e2e_WS_2014_09.ppt│ Day2_2_MSC-S-VoLTE.pptx│ Day3_2_MRS-VoLTE.ppt│ Day3_3_VoLTE_KPI.ppt│ Day3_4_VoLTE-IMS Experience from RNAM –TELUS Canada.ppt│ Day4_1_EPC_VoLTE_e2e_WS_September_2014.ppt│ Day4_2_UDM_VoLTEe2eWS_Sept18.ppt│ Day4_3_MVNV_for_VoLTE_2014_09.ppt│ Day5_1_VoLTE_In_EIN_Solution_June_2014.ppt│ Day5_2_VOLTE EDAV SERVICE OFFERINGS_PA_1_Sep_2014.ppt│ Day5_3_VoLTE_deployment_HK.ppt│e2e_September_2014_Herzogenrath_Germany_participantlist.xls x│├─Lte_EPC│ 014_14 Performing Health Check in MME.ppt│ 3_SGSN-MME介绍.pdf│ LTE_EPC Overview (Technical part) –Interconnectivity -Part2.ppt│ LTE核心网问题定位核查标准化手册.docx│ Resilience.pdf│├─VOLTE测试案例│ 上海市-HSS-9月-爱立信HSS下用户subscriberServiceProfile 定义问题导致IMS注册失败案例.docx│ 上海市-HSS-9月-爱立信HSS下用户因CC字段配合在四川IMS 注册失败案例.docx│ 上海移动异厂家VoLTE经验总结-V2 0(HSS部分).docx│ 上海移动异厂家VoLTE经验总结-V2.0（EPC和PCRF部分）.docx│ 副本上海移动VoLTE测试问题汇总_20151012.xlsx│ 案例.rar│└─资料Configuration on Hss for Ut Interface Test.docxVoLTE for EPC.msg在HSS上如何添加VoLTE用户的业务模板.docx。

VoLTE端到端质量分析SIP-503错误码原因分析研究目录1.SIP-503消息错误码分析背景 (2)2.SIP-503失败原因分类 (2)3.SIP-503流程分析 (4)3.1.无线链路失败导致掉话 (4)3.2.VoLTE走盲重定向导致掉话 (5)3.3.X2切换失败导致的掉话 (5)3.4.Sip信令丢失导致未接通ue-not-available-for-ps-service (6)3.5.2G侧资源异常导致未接通 (8)3.6.基站弱场起呼功能导致 (8)3.7.BSRVCC切换失败 (9)3.8.VoLTE参数配置问题 (10)3.9.VoLTE流程冲突问题（1） (11)3.10.VoLTE流程冲突问题（2） (12)3.11.VoLTE流程冲突问题（3） (13)3.12.VoLTE流程冲突问题（4） (13)3.13.VoLTE流程冲突问题（5） (14)4.SIP-503失败案例总结 (15)4.1.邻区配置问题导致SIP-503失败原因：tx2relocoverall-expiry (15)4.2.干扰问题导致SIP-503失败原因：tx2relocoverall-expiry (16)4.3.传输问题导致SIP-503 S1切换导致VoLTE掉话 (19)4.4.站内切换与modify并发SIP-503导致视频失败 (23)4.5.站内切换并发导致未接通 (24)5.SIP-503失败原因处理流程总结 (26)1.SIP-503消息错误码分析背景2016年中国移动集团开展VoLTE百日会战工作期间，我司在VoLTE质量提升过程中结合炎强平台从TOP小区、DT/CQT遍历拉网测试信令分析中总结经验，旨在帮助各办事处尽快解决信令分析中遇到的问题。

随着VoLTE优化工作的开展，我们发现有些SIP-503错误码与无线测关联较大，如外部邻区、帧头偏移未对齐导致的干扰，传输时延、切换并发等问题都会导致SIP消息报错，而这些SIP消息报错的时间点之前eNB就发起了异常的信令释放。
