燃⽓设施与建筑物或相邻管道等设施的安全间距要求调压站（含调压柜）与其它建筑物、构筑物的⽔平净距（m）表5.2.8-1地下燃⽓管道与建筑物、构筑物或相邻管道之间的⽔平净距（m）表5.10.1-1聚⼄烯燃⽓管道与供热管之间⽔平净距不应⼩于下表的规定。
聚⼄烯燃⽓管道与供热管之间⽔平净距表5.10.1-2地下燃⽓管道与构筑物或相邻管道之间的垂直净距（m）表5.10.1-3项聚⼄烯燃⽓管道与各类地下管道或设施的垂直净距不应⼩于表中的规定聚⼄烯燃⽓管道与各类地下管道或设施的垂直净距(m) 表5.10.1-4GB50028表7.2.26规定。
户内⽴管注:当明装电线与燃⽓管道交叉净距⼩于100mm时，电线应加绝缘套管。
绝缘套管的两端应各伸出燃⽓管道100mm。
3.2 家⽤燃⽓表安装3.2.1 家⽤燃⽓表的安装应符合下列规定:1.⾼位安装时,表底距地⾯不宜⼩于1.4m;2.低位安装时,表底距地⾯不宜⼩于0.1m;3.⾼位安装时,燃⽓表与燃⽓灶的⽔平净距不得⼩于300mm,表后与墙⾯净距不得⼩于10mm;4.燃⽓表安装后应横平竖直,不得倾斜;5.采⽤⾼位安装,多块表挂在同⼀墙⾯上时,表之间的净距不宜⼩于150mm;6.燃⽓表应使⽤专⽤的表连接件安装。
3.2.2 组合式燃⽓表箱,可平稳地放置在地⾯上,与墙⾯紧贴。
3.2.3 燃⽓表安装在橱柜内时,橱柜的形式应便于燃⽓表抄表、检修及更换,并具有⾃然通风的功能。
2.4 与其他装备的关系2.4.1 户内管严禁敷设在有潜在危险及会对户内管造成损坏的位置。
2.4.2 户内管严禁敷设于电话间﹑变配电室﹑修理间﹑储藏室﹑卧室﹑浴室﹑易燃或易爆品的仓库﹑有腐蚀性介质的房间﹑通风机房﹑电缆沟﹑暖风槽﹑空调进风和回风的管槽内﹑烟道和进风道﹑升降机槽或⽆通风的管道井﹑管槽或空洞等。
2.4.3 若地板下安装有暖⽓系统，该地板内不可敷设户内管。
2.4.4 当考虑户内管与其他有关设备及管道的位置时，应:-(1) 慎防其他管道泄漏出来的物质会损害户内管。
燃气管道常用规范和标准手册燃气管道安全间距调压站（含调压柜）与其他建筑物、构筑物的水平京局、净距燃气管道和电气设备、相邻管道之间的净距注：当明装电线与燃气管道交叉净距小于10cm 时，电线应加绝缘套管.绝缘套管的两端应各伸出燃气管道10cm.管道安装完毕后应依次进行管道吹扫、强度试验和严密性试验。
吹扫要求球墨铸铁管道、聚乙烯管道、钢骨架聚乙烯复合管道和公称直径小于 100 mm 或长度小于 100 m 的钢质管道，可采用气体吹扫。
公称直径大于或等于100 mm 的钢质管道，宜采用清管球进行清扫。
吹扫气体流速不宜小于 20 m/s 。
吹扫口与地面的夹角应在30°～ 45°之间,吹扫口管段与被吹扫管段必须采取平缓过渡对焊,吹扫口直径应符合下表的规定.吹扫口直径（mm ）每次吹扫管道的长度不宜超过 500 m ；当管道长度超过 500 m 时，宜分段吹扫.当管道长度在 200m 以上，且无其它管段或储气容器可利用时，应在适当部位安装吹扫阀,采取分段储气，轮换吹扫；当管道长度不足 200m ，可采用管道自身储气放散的方式吹扫，打压点与放散点应分别设在管道的两端。
当目测排气无烟尘时，应在排气口设置白布或涂白漆木靶板检验，5min 内靶上无铁锈、尘土等其它杂物为合格。
管道吹扫应符合下列要求:① 吹扫范围内的管道安装工程除补口、涂漆外，已按设计图纸全部完成。
② 管道安装检验合格后,应由施工单位负责组织吹扫工作，并应在吹扫前编制吹扫方案. ③ 应按主管、支管、庭院管的顺序进行吹扫，吹扫出的脏物不得进入已合格的管道。
④ 吹扫管段内的调压器、阀门、孔板、过滤网、燃气表等设备不应参与吹扫，待吹扫合格后再安装复位. ⑤ 吹扫口应设在开阔地段并加固，吹扫时应设安全区域，吹扫出口前严禁站人。
⑥ 吹扫压力不得大于管道的设计压力，且不应大于 0。
3 MPa 。
⑦ 吹扫介质宜采用压缩空气，严禁采用氧气和可燃性气体。
天然气管道与各种设施安全距离知多少？一、随着地方经济飞速发展，管道沿线施工活动增多，管道周边地方建设各种设施增多，为了管道与周边设施安全运行，管道与各类设施间距需要符合国家相关规定要求。
1、与其他管道交叉时的距离输气管道与其他管道交叉时，其垂直净距不应小于0.5m，当小于0.5m时，两管间应设置坚固的绝缘隔离物；管道在交叉点两侧各延伸10m以上的管段，应采用相同的最高绝缘等级。
2、与电力、通信电缆交叉时的距离管道与电力、通信电缆交叉时，其垂直净距不应小于0.5m。
交叉点两侧各延伸10m以上的管段，应采用相应的最高绝缘等级。
3、与架空送电线路的距离埋地管道与架空送电线路平行敷设时控制的最小距离宜按下表的规定执行。
4、与各种电力接地装置的距离一般情况下，交流电力系统的各种接地装置与埋地管道之间的水平距离不宜小于下表的规定，同时考虑《中华人民共和国石油天然气管道保护法》规定，最小距离要求不得小于5米。
4、铁路不宜跨越既有管道定向钻穿越段。
当采用桥梁跨越时，桥墩基础外缘与管道外缘水平净距离不应小于5米，且不影响管道安全；7、与铁路并行时的距离输气管道与铁路并行管理规定：1、管道距铁路用地界的净距离不应小于3米；2、埋地管道距邻近铁路线路轨道中心线的净距不应小于25米；3、地上管道距邻近铁路线路轨道中心线的水平净距不应小于50米；4、油气管道阀室围墙距铁路用地界不应小于3米。
放空管管口应高出周围25米范围内的铁路设施及建筑物2米以上。
8、与公路交叉时的距离油气管道与公路交叉管理规定：1、油气管道与两侧桥墩的水平净距离不应小于5米；2、交叉角度以垂直为宜，必须斜交时，应不小于30°；3、油气管道开挖方式从公路桥下穿越时，管顶上方应铺设大于管径的钢筋混凝土保护盖板，盖板长度不应小于规划公路用地范围宽度以外3米。
二、天然气管道：各种间距汇总地下燃气管道：（一）埋深要求（路面至管顶）：1、埋设在车行道下时，不得小于1.0米；2、埋在非车行道下时（含人行道），不得小于0.7米；3、埋设在机动车不可能到达的地方时，不得小于0.6米；4、埋设在水田下时，不得小于0.9米注：当采取行之有效的防护措施后，上述规定可适当降低。
地下燃气管道与建筑物构筑物间距不满足要求说到地下燃气管道和建筑物之间的距离，哎呀，这事儿可得好好聊聊。
你知道吧，地下燃气管道可不是随便埋个地就行的，它可有一堆规矩，必须跟周围的建筑物保持一定的距离。
这是啥意思呢？就好比你在家里做饭时，如果炉子旁边堆了好多杂物，火苗一蹿，别说炒菜，连厨房都可能给你烧了。
燃气管道也是这个道理，距离不够，风险就来了。
你说这事儿不大，也不小，直接关乎到我们的安全。
别看地下，埋在土里不显眼，万一出了问题，后果可大了。
那具体要多远才行呢？哈哈，这可不是我随口说说的，得按照规定来。
按照国家的相关标准，地下燃气管道和建筑物之间要有一定的间距。
这个间距呢，通常是根据管道的口径、使用的气体种类、以及周围环境等因素来确定的。
如果距离不够，万一有点啥小事故，房子墙体都得受牵连。
你想啊，燃气管道一旦泄漏，气体扩散到房子周围，那可就不好收场了。
所以，严格遵守距离要求，简直是给自己和家人多加了一层保护网。
不满足要求，这可不单单是个“小问题”，还可能导致大麻烦。
就拿施工来说吧，某些建筑公司图省事，忽视了燃气管道的安全间距。
要知道，管道一旦靠得太近，施工的时候土方挖掘、建材堆放，甚至连施工人员走动时都有可能对管道造成破坏。
再比如，附近的墙体如果建筑得不稳固，稍微震动一下，也可能让管道的接头处松动，那可就危险了。
别说啥了，搞不好，整个小区都得被停气。
想象一下，如果这时候有个燃气泄漏，大家都知道气体扩散很快。
你在家里做饭的时候，刚打开燃气阀，结果没注意到管道附近有漏气的地方。
哎呀，空气中弥漫的就是一股浓重的燃气味，空气中还飘着一丝不祥的味道。
这种情况，假如周围建筑物没有保持足够的安全距离，气体就会迅速渗入房屋，甚至有可能引发爆炸。
那时候，等到你反应过来，真的是“悔不当初”，都没时间后悔了。
更有甚者，一些管道甚至是“穿过”建筑物下面的，这可真是拿自己的生命开玩笑。
地面上建筑已经固定了，那燃气管道如果没有按要求进行正确布设，风吹日晒，根本没有办法及时检查管道是否老化或出现泄漏。
第1篇一、引言燃气管道作为我国城市基础设施的重要组成部分，承担着为居民提供燃气的重要任务。
燃气管道的安全运行直接关系到人民群众的生命财产安全和社会稳定。
为了确保燃气管道的安全运行，我国制定了一系列燃气管道安全位置规定，以下将对这些规定进行详细解读。
二、燃气管道安全位置规定的主要内容1. 燃气管道的敷设位置（1）燃气管道应敷设在安全可靠的区域，如城市道路、绿化带、公共设施等。
（2）严禁将燃气管道敷设在易燃、易爆、腐蚀、高温等危险场所。
（3）燃气管道与建筑物、构筑物、道路、绿化带等之间的最小距离应符合相关规范要求。
2. 燃气管道与建筑物、构筑物之间的安全距离（1）地下燃气管道与建筑物、构筑物之间的水平距离不应小于3米，垂直距离不应小于1.5米。
（2）地上燃气管道与建筑物、构筑物之间的水平距离不应小于1.5米，垂直距离不应小于0.5米。
（3）燃气管道与建筑物、构筑物相邻时，应设置防护设施。
3. 燃气管道与道路、绿化带等之间的安全距离（1）燃气管道与城市道路、公路、铁路、河流等之间的水平距离不应小于3米。
（2）燃气管道与绿化带之间的水平距离不应小于1.5米。
（3）燃气管道与城市道路、公路、铁路、河流等交叉时，应采取相应的安全措施。
4. 燃气管道与其他管道之间的安全距离（1）燃气管道与电力、通信、给排水等管道之间的水平距离不应小于2米。
（2）燃气管道与电力、通信等管道交叉时，应采取相应的安全措施。
（3）燃气管道与其他管道相邻时，应设置防护设施。
三、燃气管道安全位置规定的实施与监督1. 燃气管道安全位置规定的实施（1）燃气管道设计、施工、监理等单位应严格按照相关规范要求进行燃气管道安全位置设计、施工、监理。
（2）燃气企业应定期对燃气管道安全位置进行巡查、维护，确保燃气管道安全运行。
2. 燃气管道安全位置规定的监督（1）各级政府及相关部门应加强对燃气管道安全位置规定的监督检查，对违反规定的行为依法进行查处。
（2）燃气企业应建立健全燃气管道安全管理制度，加强对燃气管道安全位置的监督和管理。

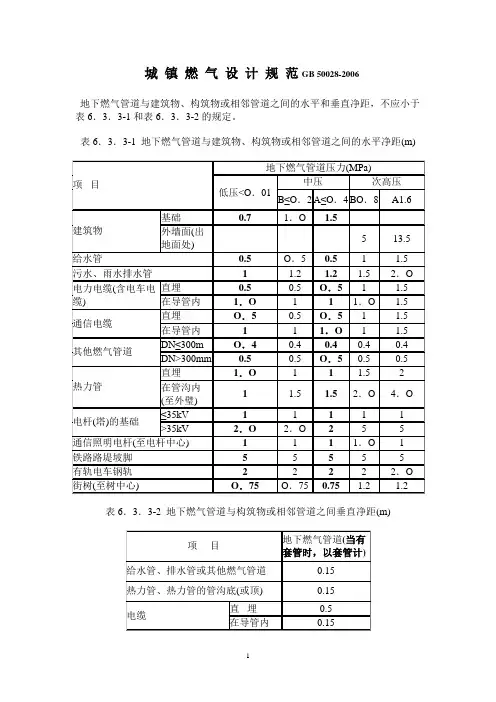

城镇燃气设计规范GB 50028-2006地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距，不应小于表6．3．3-1和表6．3．3-2的规定。
表6．3．3-1 地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距(m)表6．3．3-2 地下燃气管道与构筑物或相邻管道之间垂直净距(m)注：1 当次高压燃气管道压力与表中数不相同时，可采用直线方程内插法确定水平净距。
2 如受地形限制不能满足表6．3．3-1和表6．3．3-2时，经与有关部门协商，采取有效的安全防护措施后，表6．3．3-1和表6．3．3-2规定的净距。
均可适当缩小．但低压管道不应影响建(构)筑物和相邻管道基础的稳固性，中压管道距建筑物基础不应小于0．5m且距建筑物外墙面不应小于1m，次高压燃气管道距建筑物外墙面不应小于3．0m。
其中当对次高压A燃气管道采取有效的安全防护措施或当管道壁厚不小于9．5mm时。
管道距建筑物外墙面不应小于6．5m；当管壁厚度不小于11．9mm时。
管道距建筑物外墙面不应小于3．0m。
3 架空燃气管道与铁路、道路、其他管线交叉时的垂直净距不应小于表6．3．15的规定。
表6．3．15 架空燃气管道与铁路、道路、其他管线交叉时的垂直净距续表6．3．15注：1 厂区内部的燃气管道，在保证安全的情况下，管底至道路路面的垂直净距可取4．5m；管底至铁路轨顶的垂直净距，可取5．5m。
在车辆和人行道以外的地区，可在从地面到管底高度不小于0．35m的低支柱上敷设燃气管道。
6．7 钢质燃气管道和储罐的防腐6．7．5 地下燃气管道与交流电力线接地体的净距不应小于表6．7．5的规定。
表6．7．5地下燃气管道与交流电力线接地体的净距(m)1O．2．36 室内燃气管道与电气设备、相邻管道之间的净距不应小于表10．2．36的规定。
表10．2．36 室内燃气管道与电气设备、相邻管道之间的净距注：1 当明装电线加绝缘套管且套管的两端各伸出燃气管道10cm时，套管与燃气管道的交叉净距可降至1cm。
燃气工程常用标准文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]地下部分（<1.6MPa）1.地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距埋设在车行道下时，不得小于 0.9m；埋设在非车行道（含人行道）下时，不得小于 0.6m；埋设在庭院（指绿化地及载货汽车不能进入之地）内时，不得小于 0.3m；埋设在水田下时，不得小于 0.8m。
注：当采取行之有效的防护措施后，上述规定均可适当降低。
6.3.5 输送湿燃气的燃气管道，应埋设在土壤冰冻线以下。
地下燃气管道与构筑物或相邻管道之间垂直净距2.套管内径应比燃气管道外径大 100mm 以上3.管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，也可按下列要求：4. 1 单管沟底组装按表 2.3.3 确定。
5.表2.3.3 沟底宽度尺寸表6. 2 单管沟边组装和双管同沟敷设可按下式计算。
7.ca++=+DsD12式中 a ──沟槽底宽度（m）；8.D1──第一条管道外径（m）；9.D2──第二条管道外径（m）；10.s ──两管道之间的设计净距（m）；11. c ──工作宽度，在沟底组装：c = 0.6（m）；在沟边组装：c =0.3（m）。
地上部分（<1.6MPa）1.中压和低压燃气管道，可沿建筑耐火等级不低于二级的住宅或公共建筑的外墙敷设；次高压 B、中压和低压燃气管道，可沿建筑耐火等级不低于二级的丁、戊类生产厂房的外墙敷设。
2.建筑物外墙的燃气管道距住宅或公共建筑物门、窗洞口的净距；中压管道不应小于 0.5m，低压管道不应小于 0.3m。
燃气管道距生产厂房建筑物门、窗洞口的净距不限3.在车辆和人行道以外的地区，可在从地面到管底高度不小于 0.35m 的低支柱上敷设燃气管道。
4.中、低压钢质燃气管道（焊接连接）推荐使用的管道规格。
中、低压燃气管道常用管道规格表（0.01MPa＜P≤0.4MPa、P＜0.01MPa )表2-3-4室内燃气管道工程施工图设计要点：（一）管线位置1、管线一般采用明装，不允许穿越卧室、密闭地下室、浴室、厕所、易燃易爆品仓库、有腐蚀性介质的房间、配电间和变电室等。
【专稿】地下燃⽓管道安全间距不够怎么办？2⽉25⽇周⼀全⽂约2500字，阅读约需5分钟。
专注于天然⽓领域政策与法律的公号，已通过微信原创和赞赏认证。
点击标题下⽅“天然⽓与法律”（蓝⾊字体），和3.5万业内同⾏⼀起关注。
⽂：⾦刚⽯微信号：szz669669邮箱：152****************作者其他⽂章：【新春放送·专栏集锦】⾦刚⽯专栏笔者按：众所周知，地下燃⽓管道输送的是燃⽓，属于易燃易爆介质，本⾝具有较⼤的危险性。
为了保证地下燃⽓管道的安全运⾏，地下燃⽓管道与其他管线（如给排⽔、电缆、通信等）或建构筑物等必须保持⼀定的距离，称之为“安全间距”。
为此，笔者透过《城镇燃⽓设计规范》GB50028-2006（以下简称《燃规》）探讨地下燃⽓管道的安全间距，共同守护这些“安全红线”。
⼀、《燃规》对地下燃⽓管道安全间距的规定对于地下燃⽓管道的安全间距，在《燃规》中有着明确的规定，⽐如，《燃规》6.3.3条“地下燃⽓管道与建筑物、构筑物或相邻管道之间的⽔平和垂直净距，不应⼩于表6.3.3-1和表6.3.3-2的规定“。
表6.3.3-1 地下燃⽓管道与建筑物、构筑物或相邻管道之间的⽔平净距(m)表6.3.3-2 地下燃⽓管道与构筑物或相邻管道之间垂直净距(m)项⽬地下燃⽓管道（当有套管时，以套管计）给⽔管、排⽔管或其它燃⽓管道0.15热⼒管的管沟底（或顶）0.15电缆直埋0.50在导管内0.15铁路轨道 1.20有轨电车轨底 1.00以上两个间距表格属于《燃规》的强制条款，相关管道施⼯单位在埋设地下燃⽓管道时必须严格执⾏。
否则，将难以确保地下燃⽓管道的安全运⾏。
此外，值得提醒的是，不同压⼒级别的燃⽓管道对相同参照物的间距是不相同的，表格中的数值属于最⼩值，如果条件允许的话，设置的间距应该宜⼤不宜⼩。
⼆、探讨地下燃⽓管道安全间距不够的防范措施在地下燃⽓管道施⼯的实践中，受地形或某些特定条件的限制，有时确实很难保证与《燃规》中规定的安全间距⼀致。
燃气管道施工与安装要求一、工程基本规定（1）燃气管道对接安装引起的误差不得大于3º，否则应设置弯管，次高压燃气管道的弯管应考虑盲板力。
（2）管道与建筑物、构筑物、基础或相邻管道之间的水平和垂直净距：1）燃气管道与建筑物、构筑物、基础或相邻管道之间的水平和垂直净距，不应小于规范的规定。
当要求不一致时，应满足要求严格的。
2）无法满足上述安全距离时，应将管道设于管道沟或刚性套管的保护设施中，套管两端应用柔性密封材料封堵。
3）保护设施两端应伸出障碍物且与被跨越障碍物间的距离不应小于0.5m。
对有伸缩要求的管道，保护套管或地沟不得妨碍管道伸缩且不得损坏绝热层外部的保护壳。
（3）管道埋设的最小覆土厚度地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道下时，不得小于0.6m；埋设在机动车不能到达地方时，不得小于0.3m；埋设在水田下时，不得小于0.8m（不能满足上述规定时应采取有效的保护措施）。
（4）地下燃气管道不宜与其他管道或电缆同沟敷设。
当需要同沟敷设时，必须采取防护措施。
二、燃气管道穿越构建筑物（1）不得穿越的规定：1）地下燃气管道不得从建筑物和大型构筑物的下面穿越。
2）地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。
（2）地下燃气管道穿过排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。
套管两端的密封材料应采用柔性的防腐、防水材料密封。
（3）燃气管道穿越铁路、高速公路、电车轨道和城镇主要干道时应符合下列要求：1）穿越铁路和高速公路的燃气管道，其外应加套管，并提高绝缘、防腐等措施。
2）穿越铁路的燃气管道的套管，应符合下列要求：①套管埋设的深度：铁路轨道至套管顶不应小于1．20m，并应符合铁路管理部门的要求。
②套管宜采用钢管或钢筋混凝土管。
③套管内径应比燃气管道外径大100mm以上。
④套管两端与燃气管的间隙应采用柔性的防腐、防水材料密封，其一端应装设检漏管。
