燃气管道与建筑物、构筑物的安全距离

燃气管道安全距离规定
燃气管道安全距离规定是指在建筑物、交通干线等场所设置燃气管道时，需要保持一定的安全距离以确保人民群众的生命财产安全。

首先，根据《城市燃气设施安装工程设计规范》规定，燃气管道应与其他地下管线保持一定的水平和垂直的间距，以防止燃气管道的分布抬高地下管线的风险。

其次，按照相关规定，燃气管道与建筑物之间也需要保持一定的安全距离。

一般情况下，设置燃气管道的管廊、井道、隧道等建筑物与其他工程设施之间的距离不应小于50cm，以确保
燃气管道的安全运行。

此外，燃气管道还应与电缆、电线等设施保持一定的水平距离，并采取有效的绝缘措施，以防止燃气管道被其他设施损坏导致燃气泄漏等安全事故。

在交通干线方面，燃气管道与道路之间也有一定的安全距离要求。

一般情况下，设置燃气管道的地下通道与道路之间的距离不能小于10m，以确保燃气管道不受交通事故等外力破坏。

当然，在具体的燃气管道设计和安装中，还需要考虑地质条件、用气需求等因素，合理确定安全距离。

此外，为了确保燃气管道运行安全，还需要采取一系列的安全保护措施，如安装防撞设施、设置紧急切断装置等。

总之，燃气管道安全距离规定是为了防止燃气管道与其他地下管线、建筑物、设施以及交通干线等发生碰撞、损坏等情况，从而保障公众的生命财产安全，减少燃气泄漏等安全事故的发生。

因此，必须严格按照规定要求进行燃气管道的设计、施工和维护，不得随意违规操作。

中压燃气管道安全距离
摘要：
一、中压燃气管道的定义和作用
二、中压燃气管道的安全距离规定
1.管道与建筑物和大型构筑物的安全距离
2.管道与公路、铁路等道路的安全距离
3.管道与其他设施的安全距离
三、中压燃气管道安全距离的意义
1.防止火灾和爆炸事故的发生
2.保障人员和设施的安全
3.维护社会稳定和公共安全
正文：
中压燃气管道是一种用于输送燃气的重要设施，对于城市和乡村的燃气供应具有重要作用。

然而，中压燃气管道在安装和使用过程中，必须严格遵守安全距离规定，以确保管道的安全运行。

根据我国《城镇燃气设计规范》的规定，中压燃气管道应设置在专用的管道走廊内，并保持一定的安全距离。

具体来说，管道与建筑物和大型构筑物的安全距离应不小于6 米，与公路、铁路等道路的安全距离应不小于5 米，与其它设施的安全距离也有具体规定。

这些安全距离的设定意义重大。

首先，它可以防止火灾和爆炸事故的发生。

中压燃气管道内输送的燃气具有较高的压力和温度，一旦发生泄漏，就可
能引发火灾和爆炸事故。

保持安全距离可以有效降低这种风险。

其次，安全距离可以保障人员和设施的安全。

在管道周围设置安全距离，可以避免人员误入危险区域，减少事故发生的可能性。

同时，安全距离还可以保护管道免受外部损伤，延长管道使用寿命。

最后，维护中压燃气管道的安全距离，可以维护社会稳定和公共安全。

燃气管道是城市和乡村基础设施的重要组成部分，一旦发生事故，不仅可能造成财产损失，还可能影响居民生活和社会稳定。

------1．地下燃气管线与其它管线及建（构）筑物的最小水平净距：管线或建（构）筑物最小净距 （m ）（中 压） 最小净距（ m ）（低压） 建筑物（基础） 1.5 0.7 给水管0.5 0.5 污水、雨水排水管 1.21.0直埋0.50.5 电力电缆 （含电车电缆）在导管内1.0 1.0通信电缆直埋 0.5 0.5在导管内1.0 1.0 DN ≤ 300mm 0.4 0.4 其他燃气管DN ＞300mm0.5 0.5电杆（塔） 的基础≤ 35kV1.0 1.0 ＞35kV2.0 2.0 通讯照明电杆（至电杆中心） 1.01.0 道路侧石边缘1.5 1.5街树（至树中心）0.750.752．燃气管线的设计埋深：(1) 埋设在车行道（含慢车道）下时，不得小于0.9m ； (2) 埋设在非车行道下（含人行道）下时，不得小于0.6m ；(3) 埋设在庭院（指绿化地及载货汽车不能进入之地）内时，不得小于0.3m ； 3．与其他管线的垂直距离：净上 面 的管距(m ) 线 名 称线 名 称给水污水雨水排水热 力燃 气通 信 电 力 直 管 直 管 埋道埋沟给 水 0.15 污水、雨水排水0.40 0.15 热力 0.15 0.15 0.15 燃 气0.15 0.15 0.15 0.15通 信 直埋 0.500.500.150.500.250.25管道 0.15 0.15 0.15 0.15 0.25 0.25 直埋0.15 0.500.50 0.50 0.50 0.50 0.50 0.50 电 力管沟0.15 0.50 0.50 0.15 0.50 0.50 0.500.50 沟渠（基础底） 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 涵洞（基础底）0.150.150.150.150.200.250.500.50。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改埋地燃气管道的安全间距控制(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes埋地燃气管道的安全间距控制(标准版)①埋地燃气管道与建筑、构筑物以及其他各种管道之间应保持必要的水平净距，见表5-9。

如受地形限制布置有困难，而又无法解决时，经与有关部门协商，采取行之有效的防护措施后，表中规定的净距，均可适当缩小。

②埋地燃气管道不宜穿过其他管道或沟槽本身，当必须穿过排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。

套管伸出构筑物外壁的长度不应小于表5-9中燃气管道与该构筑物的水平净距。

套管两端应采用柔性的防腐、防水材料密封。

表5-9地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距/m项目地下燃气管道低压中压次高压BABA建筑物的基础0.71.01.5——外墙面(出地面处)———4.56.5给水管0.50.50.51.01.5污水、雨水排水管1.01.21.21.52.0电力电缆(含电车电缆) 直埋0.50.5O.51.01.5在导管内1.01.01.O1.01.5通信电缆直埋0.5O.50.51.01.5在导管内1.O1.01.01.01.5其他燃气管道DN≤300mm 0.40.40.40.4O.4DN＞300mm0.50.50.50.50.5热力管直埋1.01.O1.01.52.0在管沟内(至外壁)1.01.51.52.04.0电杆(塔)的基础≤35kV1.01.01.O1.01.0＞35kV2.02.02.05.05.0通讯照明电杆(至电杆中心) 1.01.01.01.01.0铁路路堤坡脚5.05.05.05.05.O有轨电车钢轨2.02.O2.02.02.0街树(至树中心)0.750.750.751.21.2③埋地燃气管道不得在建筑物和大型构筑物(架空的建筑物和构筑物除外)下面穿过，也不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越。

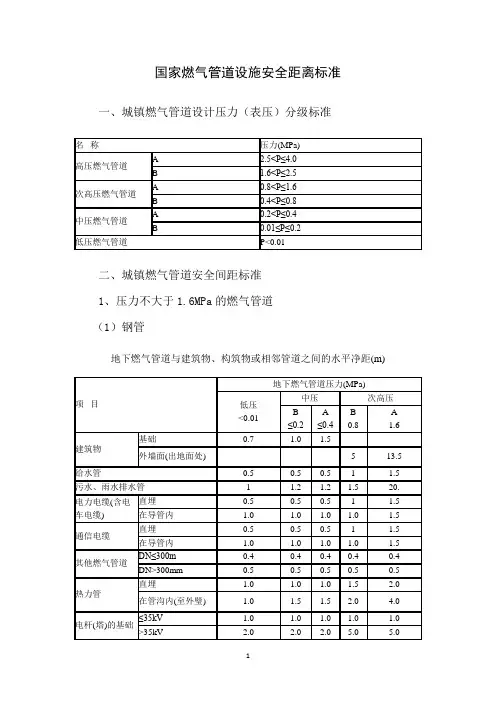

国家燃气管道设施安全距离标准一、城镇燃气管道设计压力（表压）分级标准二、城镇燃气管道安全间距标准1、压力不大于1.6MPa的燃气管道（1）钢管地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距(m)地下燃气管道与构筑物或相邻管道之间垂直净距(m)（2）PE管聚乙烯管道和钢骨架聚乙烯复合管道与热力管道之间的水平净距（m）聚乙烯管道和钢骨架聚乙烯复合管道与热力管道之间的垂直净距（m）2、压力不大于1.6MPa的管道一级或二级地区地下燃气管道与建筑物之间的水平净距不应小于下表的规定。

一级或二级地区地下燃气管道与建筑物之间的水平净距(m)三级地区地下燃气管道与建筑物之间的水平净距不应小于下表的规定。

三级地区地下燃气管道与建筑物之间的水平净距(m)高压地下燃气管道与构筑物或相邻管道之间的水平和垂直净距。

不应小于表6．3．3-1和6．3．3-2次高压A的规定。

但高压A和高压B地下燃气管道与铁路路堤坡脚的水平净距分别不应小于8m和6m；与有轨电车钢轨的水平净距分别不应小于4m和3m。

四级地区地下燃气管道输配压力不宜大于1．6MPa(表压)。

其设计应遵守本规范6．3节的有关规定。

四级地区地下燃气管道输配压力不应大于4．OMPa(表压)。

高压燃气管道的布置应符合下列要求：1 高压燃气管道不宜进入四级地区；当受条件限制需要进入或通过四级地区时，应遵守下列规定：1)高压A地下燃气管道与建筑物外墙面之间的水平净距不应小于30m(当管壁厚度δ≥9．5mm或对燃气管道采取有效的保护措施时，不应小于15m)；2)高压B地下燃气管道与建筑物外墙面之间的水平净距不应小于16m(当管壁厚度δ≥9．5mm或对燃气管道采取有效的保护措施时，不应小于10m)；3)管道分段阀门应采用遥控或自动控制。

3、场站安全间距（1）门站、储配站集中放散装置的放散管与站外建、构筑物的防火间距调压站(含调压柜)与其他建筑物、构筑物水平净距(m)气瓶车固定车位与站外建、构筑物的防火间距(m)（4）LNG气化站液化天然气气化站的液化天然气储罐、天然气放散总管与站外建、构筑物的防火间距(m)（5）CNG加气站CNG工艺设备与站外建（构）筑物的安全间距（m）（6）LNG、L-CNG加气站LNG设备与站外建（构）筑物的安全间距（m）。

附录1：燃气管道的安全间距摘自《城镇燃气设计规范》GB50028-93（2002部分修订版）表5.3.2-1 地下燃气管道与建筑物、构筑物或相邻管道间的水平净距（m）项目地下燃气管道低压中压高压BA B A建筑物的基础0.7 1.0 1.5 - - 外墙面（出地面处）- - - 4.5 6.5给水管0.5 0.5 0.5 1.0 1.5 污水、雨水排水管 1.0 1.2 1.2 1.5 2.0电力电缆（含电车电缆）直埋0.5 0.5 0.5 1.0 1.5 在导管内 1.0 1.0 1.0 1.0 1.5通信电缆直埋0.5 0.5 0.5 1.0 1.5在导管内 1.0 1.0 1.0 1.0 1.5 其他燃气管道D N≤300mm 0.4 0.4 0.4 0.4 0.4D N＞300mm 0.5 0.5 0.5 0.5 0.5热力管直埋 1.0 1.0 1.0 1.5 2.0 在管沟内（至外壁） 1.0 1.5 1.5 2.0 4.0 电杆（塔）基础≤35KV 1.0 1.0 1.0 1.0 1.0＞35KV 2.0 2.0 2.0 5.0 50 通讯照明电杆（至电杆中心） 1.0 1.0 1.0 1.0 1.0 铁路路堤坡脚 5.0 5.0 5.0 5.0 5.0有轨电车钢轨 2.0 2.0 2.0 2.0 2.0 街树（至树中心）0.75 0.75 0.75 1.20 1.201表5.3.2-2 地下燃气管道与构筑物或相邻管道之间垂直间距（m）项目地下燃气管道（当有套管时，以套管计）给水管、排水管或其它燃气管道0.15 热力管的管沟底（或顶）0.15 电缆直埋0.50在导管内0.15铁路轨底 1.20有轨电车轨底 1.00表5.6.3 调压站（含调压柜）与其他建筑物、构筑物的水平京局、净距设置形式调压装置入口燃气压力级制建筑物外墙面重要公共建筑物铁路（中心线）城镇道路公共电力变配电柜地上单独建筑高压（A）18.0 30.0 25.0 5.0 6.0 高压（B）13.0 25.0 20.0 4.0 6.0次高压（A）9.0 18.0 15.0 3.0 6.0次高压（B） 6.0 12.0 10.0 3.0 6.0中压（A） 6.0 12.0 10.0 2.0 6.0中压（B） 6.0 12.0 10.0 2.0 6.0调压柜次高压（A）7.0 14.0 12.0 2.0 6.0次高压（B） 4.0 8.0 8.0 2.0 6.0中压（A） 4.0 8.0 8.0 1.0 6.0中压（B） 4.0 8.0 8.0 1.0 6.0地下单独建筑中压（A） 3.0 6.0 6.0 - 6.0中压（B） 3.0 6.0 6.0 - 6.0地下调压箱中压（A） 3.0 6.0 6.0 - 6.0中压（B） 3.0 6.0 6.0 - 6.0 表7.2.26 燃气管道和电气设备、相邻管道之间的净距管道和设备与燃气管道的净距（cm）平行敷设交叉敷设电气设备明装的绝缘电线或电缆25 10（注）暗装的或放在管子中的绝缘电线5（从所作的槽或管子的边缘算起）1电压小于1000V的裸露电线的导电部分100 100 配电盘或配电箱30 不允许相邻管道应保证燃气关和相邻管道的安装、安全维护和修理2注：当明装电线与燃气管道交叉净距小于10cm时，电线应加绝缘套管。

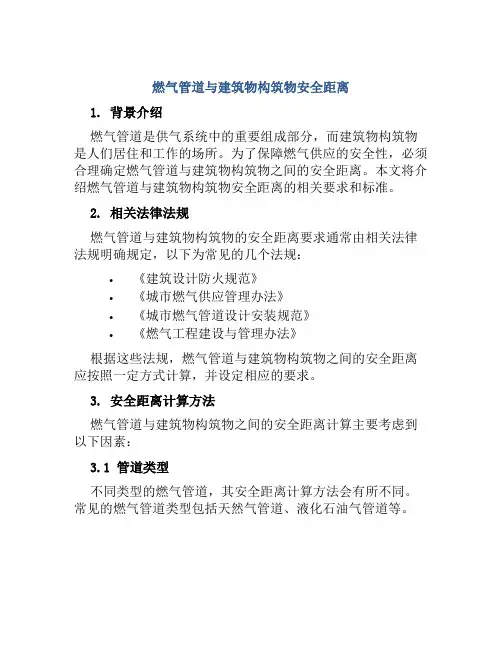

燃气管道与建筑物构筑物安全距离1. 背景介绍燃气管道是供气系统中的重要组成部分，而建筑物构筑物是人们居住和工作的场所。

为了保障燃气供应的安全性，必须合理确定燃气管道与建筑物构筑物之间的安全距离。

本文将介绍燃气管道与建筑物构筑物安全距离的相关要求和标准。

2. 相关法律法规燃气管道与建筑物构筑物的安全距离要求通常由相关法律法规明确规定，以下为常见的几个法规：•《建筑设计防火规范》•《城市燃气供应管理办法》•《城市燃气管道设计安装规范》•《燃气工程建设与管理办法》根据这些法规，燃气管道与建筑物构筑物之间的安全距离应按照一定方式计算，并设定相应的要求。

3. 安全距离计算方法燃气管道与建筑物构筑物之间的安全距离计算主要考虑到以下因素：3.1 管道类型不同类型的燃气管道，其安全距离计算方法会有所不同。

常见的燃气管道类型包括天然气管道、液化石油气管道等。

3.2 管道直径和压力燃气管道的直径和压力也是计算安全距离的重要因素，通常来说，直径越大、压力越高的管道与建筑物构筑物之间的安全距离要求也会相应增加。

3.3 建筑物类型不同类型的建筑物对于燃气管道的安全距离要求也会有所不同。

例如，高层建筑的安全距离要求通常比低层建筑更大。

3.4 环境因素燃气管道与建筑物构筑物之间的安全距离还需要考虑环境因素，如通风条件、周围建筑物密度等。

根据上述因素，可以采用一定的计算方法，如使用距离系数、经验公式等，计算出燃气管道与建筑物构筑物之间的安全距离。

4. 安全距离的标准要求根据相关法律法规的规定，燃气管道与建筑物构筑物之间的安全距离应满足以下基本要求：4.1 垂直距离管道与建筑物顶部之间的垂直距离不能小于一定数值，以确保燃气泄漏时不会对建筑物构筑物造成危险。

4.2 水平距离管道与建筑物构筑物之间的水平距离也需要符合要求，以确保在发生事故时不会对建筑物构筑物造成危险。

4.3 防火隔离燃气管道与建筑物构筑物之间还需要设立防火隔离措施，避免火灾发生时的传播。

国家燃气管道设施安全距离标准一、城镇燃气管道设计压力（表压）分级标准二、城镇燃气管道安全间距标准1、压力不大于1.6MPa的燃气管道（1）钢管地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距(m)地下燃气管道与构筑物或相邻管道之间垂直净距(m)（2）PE管聚乙烯管道和钢骨架聚乙烯复合管道与热力管道之间的水平净距（m）聚乙烯管道和钢骨架聚乙烯复合管道与热力管道之间的垂直净距（m）2、压力不大于1.6MPa的管道一级或二级地区地下燃气管道与建筑物之间的水平净距不应小于下表的规定。

一级或二级地区地下燃气管道与建筑物之间的水平净距(m)三级地区地下燃气管道与建筑物之间的水平净距不应小于下表的规定。

三级地区地下燃气管道与建筑物之间的水平净距(m)高压地下燃气管道与构筑物或相邻管道之间的水平和垂直净距。

不应小于表6．3．3-1和6．3．3-2次高压A的规定。

但高压A和高压B地下燃气管道与铁路路堤坡脚的水平净距分别不应小于8m和6m；与有轨电车钢轨的水平净距分别不应小于4m和3m。

四级地区地下燃气管道输配压力不宜大于1．6MPa(表压)。

其设计应遵守本规范6．3节的有关规定。

四级地区地下燃气管道输配压力不应大于4．OMPa(表压)。

高压燃气管道的布置应符合下列要求：1 高压燃气管道不宜进入四级地区；当受条件限制需要进入或通过四级地区时，应遵守下列规定：1)高压A地下燃气管道与建筑物外墙面之间的水平净距不应小于30m(当管壁厚度δ≥9．5mm或对燃气管道采取有效的保护措施时，不应小于15m)；2)高压B地下燃气管道与建筑物外墙面之间的水平净距不应小于16m(当管壁厚度δ≥9．5mm或对燃气管道采取有效的保护措施时，不应小于10m)；3)管道分段阀门应采用遥控或自动控制。

3、场站安全间距（1）门站、储配站集中放散装置的放散管与站外建、构筑物的防火间距调压站(含调压柜)与其他建筑物、构筑物水平净距(m)气瓶车固定车位与站外建、构筑物的防火间距(m)（4）LNG气化站液化天然气气化站的液化天然气储罐、天然气放散总管与站外建、构筑物的防火间距(m)（5）CNG加气站CNG工艺设备与站外建（构）筑物的安全间距（m）（6）LNG、L-CNG加气站LNG设备与站外建（构）筑物的安全间距（m）。

燃气管道的规划距离
根据燃气行业的相关标准和规定，燃气管道的规划距离应符合
以下原则：
1. 距离建筑物：燃气管道应与建筑物保持一定的距离。

具体的
距离要根据管道的类型和管道周围的环境而定。

一般而言，燃气管
道与住宅建筑物的最小距离应该是50米以上，与商业建筑物的最
小距离应该是100米以上。

2. 距离交通道路：燃气管道应与交通道路保持一定的距离，以
确保交通安全。

具体的距离要根据管道的直径和交通道路的类型而定。

一般而言，燃气管道与普通道路的最小距离应该是10米以上，与高速公路或者铁路的最小距离应该是50米以上。

3. 距离其他特定场所：燃气管道还应与特定场所，如学校、医院、公共安全设施等保持一定的距离，以确保公共安全。

具体的距
离要根据管道的直径和特定场所的性质而定。

需要注意的是，燃气管道的规划距离并没有统一的标准，会受到地方性的标准和规定的影响。

因此，在进行燃气管道规划时，应当严格按照当地相关法律法规和行业标准进行操作，确保规划距离符合合法合规要求。

总之，燃气管道的规划距离是确保燃气安全和公共安全的重要要素，应当根据管道类型、周围环境和相关法律法规进行合理规划和布局。

参考文献：
- 燃气行业相关标准和规定。
