高考物理实验专题(下)

《测定电源的电动势和内阻》一、实验题1.如图a所示，是用伏安法测电电动势和内阻的实验电路图，为防止短路，接入一保护电阻R0，其阻值为2Ω.通过改变滑动变阻器，得到几组电表的实验数据，并作出如图b所示的U−I图象：①根据U−I图象，可知电电动势E=______V，内阻r=______Ω.②本实验测出的电的电动势与真实值相比是______.(填“偏大”、“偏小”或“不变”)2.为了测量由两节干电池组成的电池组的电动势和内电阻，某同学设计了如图甲所示的实验电路，其中R为电阻箱，R0=5Ω为保护电阻．(1)断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值．多次重复上述操作，可得到多组电压值U及电阻值R，并以1U 为纵坐标，以1R为横坐标，画出1U −1R的关系图线(该图线为一直线)，如图乙所示．由图线可求得电池组的电动势E=______V，内阻r=______Ω.(保留两位有效数字)(2)引起该实验系统误差的主要原因是______。

3.实验室中准备了下列器材：待测干电池(电动势约1.5V，内阻约1.0Ω)，电流表G(满偏电流1.5mA，内阻10Ω)电流表A(量程0～0.60A，内阻约0.10Ω)，滑动变阻器R1(0～20Ω,2A)滑动变阻器R2(0～100Ω,1A)，定值电阻R3=990Ω，开关S和导线若干①某同学选用上述器材(滑动变阻器只选用了一个)测定一节干电池的电动势和内阻．为了能较为准确地进行测量和操作方便，实验中选用的滑动变阻器，应是______.(填代号)②请在如图1方框中画出他的实验电路图．③如图2为该同学根据实验数据作出的I1−I2图线(I1为电流表G的示数，I2为电流表A的示数)，由该图线可得：被测干电池的电动势E=______V，内阻r=______Ω.4.为了较精确地测量一节干电池的内阻，可用以下给定的器材和一些导线来完成实验：量程3V的理想电压表V，量程0.6A的电流表A(具有一定内阻)，定值电阻R0(R0=1.5Ω)，滑动变阻器R1(0～10Ω)，滑动变阻器R2(0～200Ω)，电键S.实验电路原理图如图(a)。

高考物理专题 验证机械能守恒定律（含答案）1. 在“用DIS 研究机械能守恒定律”的实验中，用到的传感器是 传感器。

若摆锤直径的测量值大于其真实值会造成摆锤动能的测量值偏 。

（选填：“大”或“小”）。

【答案】光电门；大【解析】在实验中，摆锤的速度通过光电门进行测量，测量的速度是通过小球直径d 与挡光时间的比值进行计算，为：dv t=∆，当摆锤直径测量值大于真实值时，小球直径d 会变大，导致计算出的小球速度变大，故小球动能也会变大。

2. 如图所示，打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置验证机械能守恒定律。

①对于该实验，下列操作中对减小实验误差有利的是______________。

A ．重物选用质量和密度较大的金属锤 B ．两限位孔在同一竖直面内上下对正 C ．精确测量出重物的质量D ．用手托稳重物，接通电源后，撒手释放重物②某实验小组利用上述装置将打点计时器接到50 Hz 的交流电源上，按正确操作得到了一条完整的纸带，由于纸带较长，图中有部分未画出，如图所示。

纸带上各点是打点计时器打出的计时点，其中O 点为纸带上打出的第一个点。

重物下落高度应从纸带上计时点间的距离直接测出，利用下列测量值能完成验证机械能守恒定律的选项有____________。

A ．OA 、AD 和EG 的长度 B ．OC 、BC 和CD 的长度 C ．BD 、CF 和EG 的长度 C ．AC 、BD 和EG 的长度 【答案】①AB ； ②BC 。

【解析】①重物选用质量和密度较大的金属锤，减小空气阻力，以减小误差，故A 正确；两限位孔在同一竖直面内上下对正，减小纸带和打点计时器之间的阻力，以减小误差，故B 正确；验证机械能守恒定律的原理是：21222121mv mv mgh -=，重物质量可以消去，无需精确测量出重物的质量，故C 错误；用手拉稳纸带，而不是托住重物，接通电源后，撒手释放纸带，故D 错误。

高考物理实验题精选(共25页) -本页仅作为预览文档封面，使用时请删除本页-高考物理实验题精选1．（1）某学习小组为了测小电动机的内阻，进行了如下的实验：① 测得滑块的质量为 kg；② 将滑块、打点计时器和纸带安装在水平桌面上，如图甲所示；③ 接通打点计时器（其打点周期为）；④ 电动机以额定功率通过水平细绳牵引滑块运动，达到最大速度时，输入电动机电流为，电动机两端电压为36V，一段时间后关闭电源并立即制动电动机，待滑块静止时再关闭打点计时器（设小车在整个过程中所受的阻力恒定）。

在关闭电源前后，打点计时器在纸带上打出的部分点迹如图乙所示。

请你分析纸带的数据，回答下列问题：（计算结果保留二位有效数字）①、该滑块达到的最大速度为_________________m/s ；②、关闭电源后，滑块运动的加速度大小为_______________m/s2 ;③、该电动机的内阻为____________Ω 。

（2）．在测定某新型电池的电动势和内阻的实验中，所提供的器材有：待测电池（电动势约6V）电流表G（量程，内阻r1=100Ω）电流表A（量程，内阻r2=Ω）定值电阻 R1=100Ω，定值电阻R2=900Ω滑动变阻器R/（0~50Ω），开关、导线若干①为了精确测出该电池的电动势和内阻，采用图甲所示实验电路图，其中定值电阻应选用___________(选填R1或R2)。

②请根据电路图甲完成图乙中的实物连线。

③某同学在实验中测出电流表A和电流表G的示数I和I g根据记录数据作出I g— I图象如图丙所示（图象的纵截距用b表示，斜率用k表示），根据图象可求得，被测电池电动势的表达式E="___________" , 其值为________V；内阻的表达式r=__________，其值为_________Ω2．（12分）如图所示，质量为M的滑块A放在气垫导轨B上，C为位移传感器，它能将滑块A到传感器C的距离数据实时传送到计算机上，经计算机处理后在屏幕上显示滑块A的位移—时间(x-t)图象和速率—时间(v-t)图象.整个装置置于高度可调节的斜面上，斜面的长度为l、高度为h.(取重力加速度g="" m/s2，结果保留一位有效数字).(1)现给滑块A一沿气垫导轨向上的初速度，A的v-t图线如下图实所示.从图线可得滑块A下滑时的加速度a = m/s2，摩擦力对滑块A运动的影响 .(填“明显，不可忽略”或“不明显，可忽略”)(2)此装置还可用来验证牛顿第二定律.实验时通过改变可验证质量一定时，加速度与力成正比的关系；通过改变可验证力一定时，加速度与质量成反比的关系.(3)将气垫导轨换成滑板，滑块A换成滑块A′，给滑块A′一沿滑板向上的初速度，A′的x-t图线如下图实所示.图线不对称是由于造成的，通过图线可求得滑块与滑板间的动摩擦因数= .3．（10分）在“验证机械能守恒定律”实验中，有三个同学做了如下的实验：⑴张三同学安装的实验装置如图a所示，实验得到纸带上留下的打点痕迹情况如图b所示,这样的操作可能会导致实验误差较大，从图中可以看出安装实验装置时明显存在的问题是。

2023届高考物理一轮实验专题：用单摆测定重力加速度1．（2022·江苏南通·模拟预测）某小组在“用单摆测量重力加速度”实验中：（1）组装单摆时，用一块开有狭缝的橡皮夹牢摆线的上端，再用铁架台的铁夹将橡皮夹紧，如图甲所示。

这样做的目的有________；A．保证摆动过程中摆长不变B．需要改变摆长时便于调节C．保证摆球在同一竖直平面内摆动（2）安装好实验装置后，先用刻度尺测量摆线长l，再用游标卡尺测量摆球直径d，其示数如图乙所示，则d=_______mm；（3）某次实验过程中，用秒表记录时间的起点应该是摆球运动过程中的________（选填“最高点”或“最低点”）；（4）该组同学测出五组单摆振动周期T与摆长L的数据如下表，请在图丙中作出T2-L关系图像_______。

根据图像算出重力加速度g=_______m/s2；（结果保留3位有效数字）（5）若测量值与当地重力加速度值相比偏大，可能原因是________（写出一个）。

2．（2022·北京八十中模拟预测）某研究性学习小组在进行“用单摆测量重力加速度”的实验中（实验装置如图甲所示），已知单摆在摆动过程中的最大偏角小于5︒。

在测量单摆的周期时，从单摆运动到最低点开始计时且记数为1，到第n次经过最低点所用的时间为t。

在测量单摆的摆长时，先用毫米刻度尺测得摆球悬挂后的摆线长（从悬点到摆球的最上端）为L，再用螺旋测微器测得摆球的直径为d（读数如图乙所示）。

①从图乙可知，摆球的直径为d=_________mm。

①小组某同学认为单摆周期为tTn=，你认为是否正确_________。

（A．正确；B．不正确）①用上述物理量的符号写出求重力加速度的一般表达式g=_________。

①在测量时，由于操作失误，致使摆球不在同一竖直平面内运动，而是在一个水平面内做圆周运动，如图所示，这时如果测出摆球做这种运动的周期，仍用单摆的周期公式求出重力加速度，则求出的重力加速度与重力加速度的实际值相比_________（填偏大、偏小、不变），说明理由___________。

专题16 力学实验1、（2022·湖南卷·T11）小圆同学用橡皮筋、同种一元硬币、刻度尺、塑料袋、支架等，设计了如图（a）所示的实验装置，测量冰墩墩玩具的质量。

主要实验步骤如下：（1）查找资料，得知每枚硬币的质量为6.05g；（2）将硬币以5枚为一组逐次加入塑料袋，测量每次稳定后橡皮筋的长度l，记录数据如下表：序号 1 2 3 4 5硬币数量n/枚 5 10 15 20 25l10.51 12.02 13.54 15.05 16.56长度/cm（3）根据表中数据在图（b）上描点，绘制图线；______（4）取出全部硬币，把冰墩墩玩具放入塑料袋中，稳定后橡皮筋长度的示数如图（c）所示，此时橡皮筋的长度为______cm；（5）由上述数据计算得冰墩墩玩具的质量为______g（计算结果保留3位有效数字）。

【答案】①. 见解析②. 15.35 ③. 127【解析】（3）[1]根据表格标点连线如图（4）[2]由图可知刻度尺的分度值为1mm ，故读数15.35cm l =； （5）[3]设橡皮筋的劲度系数为k ，原长为x 0，则()110n mg k l x =- ()250n mg k l x =-设冰墩墩的质量为m 1，则有()10m g k l x =-联立各式代入数据可得142.69g m ≈。

2、（2022·广东卷·T11）某实验小组为测量小球从某一高度释放，与某种橡胶材料碰撞导致的机械能损失，设计了如图（a ）所示的装置，实验过程如下：（1）让小球从某一高度由静止释放，与水平放置的橡胶材料碰撞后竖直反弹。

调节光电门位置，使小球从光电门正上方释放后，在下落和反弹过程中均可通过光电门。

（2）用螺旋测微器测量小球的直径，示数如图（b ）所示，小球直径d =__________mm 。

（3）测量时，应__________（选填“A ”或“B ”，其中A 为“先释放小球，后接通数字计时器”，B 为“先接通数字计时器，后释放小球”）。

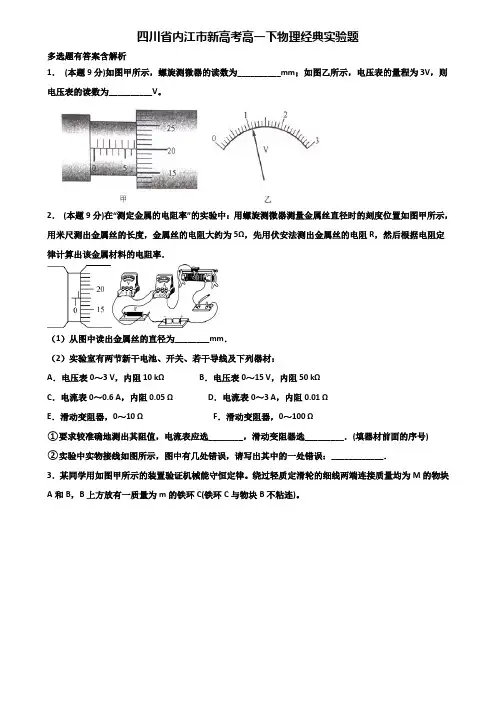

四川省内江市新高考高一下物理经典实验题多选题有答案含解析1．(本题9分)如图甲所示，螺旋测微器的读数为__________mm；如图乙所示，电压表的量程为3V，则电压表的读数为__________V。

2．(本题9分)在“测定金属的电阻率”的实验中：用螺旋测微器测量金属丝直径时的刻度位置如图甲所示，用米尺测出金属丝的长度，金属丝的电阻大约为5Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．（1）从图中读出金属丝的直径为________mm．（2）实验室有两节新干电池、开关、若干导线及下列器材：A．电压表0～3 V，内阻10 kΩ B．电压表0～15 V，内阻50 kΩC．电流表0～0.6 A，内阻0.05 Ω D．电流表0～3 A，内阻0.01 ΩE．滑动变阻器，0～10 Ω F．滑动变阻器，0～100 Ω①要求较准确地测出其阻值，电流表应选________，滑动变阻器选_________．(填器材前面的序号)②实验中实物接线如图所示，图中有几处错误，请写出其中的一处错误：____________．3．某同学用如图甲所示的装置验证机械能守恒定律。

绕过轻质定滑轮的细线两端连接质量均为M的物块A和B，B上方放有一质量为m的铁环C(铁环C与物块B不粘连)。

(1)开始时A 、B 、C 由图示位置静止释放。

物块B 在穿过圆环D 时，铁环C 被圆环D 挡住，而物块B 穿过圆环D 后继续下落。

光电计时器E 、F 记录物块B 从E 到F 的时间为t ，测得EF 间距为d ，则物块B 运动到圆环D 处时的速度大小v ＝___；测得铁环C 到圆环D 的高度差为h ，当地重力加速度为g ，本实验若在误差允许的范围内满足表达式________，则验证了机械能守恒定律(结果均用题中所给字母表示)。

(2)该同学为了能更加精确地验证机械能守恒定律，进行了多次实验。

实验中M ＝0.2kg ，m ＝0.05kg ，d ＝0.2m ，当地重力加速度g 取9.79m/s 2。

《测定玻璃的折射率》一、实验题1.某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸。

①下列哪些措施能够提高实验准确程度______。

A.选用两光学表面间距大的玻璃砖B.选用两光学表面平行的玻璃砖C.选用粗的大头针完成实验D.插在玻璃砖同侧的两枚大头针间的距离尽量大些②该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如下图所示，其中实验操作正确的是______。

③该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点O为圆心作圆，与入射光线、折射光线分别交于A、B点，再过A、B点作法线的垂线，垂足分别为C、D点，如图所示，则玻璃的折射率n=______。

(用图中线段的字母表示)2.如图所示，某同学在“测定玻璃的折射率”的实验中，先将白纸平铺在木板上并用图钉固定，玻璃砖平放在白纸上，然后在白纸上确定玻璃砖的界面aa’和bb’，O为直线AO与aa’的交点，在直线OA上竖直地插上P1、P2两枚大头针。

(1)该同学接下来要完成的必要步骤有______A.插上大头针P3，使P3仅挡住P2的像B.插上大头针P3，使P3挡住P1的像和P2的像C.插上大头针P4，使P4仅挡住P3D.插上大头针P4，使P4挡住P3和P1、P2的像(2)过P3、P4作直线bb’交于O’，过O作垂直于aa’的直线NN’，连接OO’，测量图中角α和β的大小，则玻璃砖的折射率n=______ 。

3.某同学用半圆形玻璃砖测定玻璃的折射率(如图甲中实线所示)。

在固定好的白纸上作出直角坐标系xOy，实验时将半圆形玻璃砖M放在白纸上，使其底边aa′与Ox轴重合，且圆心恰好位于O点，实验正确操作后，移去玻璃砖，作OP3连线，用圆规以O点为圆心画一个圆(如图中虚线所示)，此圆与AO线交点为B，与OP3连线的交点为C.测出B点到x、y轴的距离分别为l1、d1，C点到x、y轴的距离分别为l2、d2。

专题分层突破练16力学实验A组1.(2021浙江衢州高三二模)(1)图甲中,探究求合力的方法、研究平抛运动两实验均需使用的器材是(填写器材名称)。

甲(2)在探究求合力的方法实验中,通过对拉的方法来选择两个弹簧测力计。

方案一为两弹簧测力计竖直悬挂在铁架台上对拉,方案二为两弹簧测力计置于水平桌面对拉,下列说法正确的是。

A.弹簧测力计使用前必须进行调零B.实验时,两个弹簧测力计的量程需一致C.若方案一的两弹簧测力计读数相等,则可正常使用D.若方案二的两弹簧测力计读数相等,则可正常使用(3)在探究求合力的方法的实验中,某实验小组使用的弹簧测力计量程为0~5.00 N,将橡皮条一端固定,先用两只弹簧测力计将橡皮条另一端拉到某一位置,标记为O点,紧靠细绳标记A、B两点,并记录弹簧测力计读数;然后用一只弹簧测力计将其拉至O点,标记紧靠细绳的C点,并记录弹簧测力计读数,该小组完成的部分实验数据记录在图乙中。

乙①按实验要求完成作图。

②结合图乙,分析实验过程与结果,下列措施对减小实验误差有益的是。

A.适当增加橡皮条的原长B.适当增大两细绳的夹角C.增大A、B两点到O点的距离D.增大弹簧测力计的拉力2.(2021江西赣州高三一模)图甲为测量物块与水平桌面之间动摩擦因数的实验装置示意图。

实验步骤如下:甲乙①用天平测量物块和遮光片的总质量m'、重物的质量m,用游标卡尺测量遮光片的宽度d,用刻度尺测量两光电门之间的距离s;②调整轻滑轮,使细线水平;③让物块从光电门A的左侧由静止释放,用数字计时器分别测出遮光片经过光电门A和光电门B所用的时间Δt A和Δt B,求出加速度a;④多次重复步骤③,求a的平均值a;⑤根据上述实验数据求出动摩擦因数μ。

回答下列问题:(1)下列说法正确的是。

A.此实验需要平衡摩擦力B.此实验需要遮光片的宽度d尽量小些C.此实验需要满足m'远大于mD.此实验需要两光电门之间的距离s尽量小些(2)测量d时,某次游标卡尺(主尺的最小分度为1 mm)的读数如图乙所示,其读数为 cm。

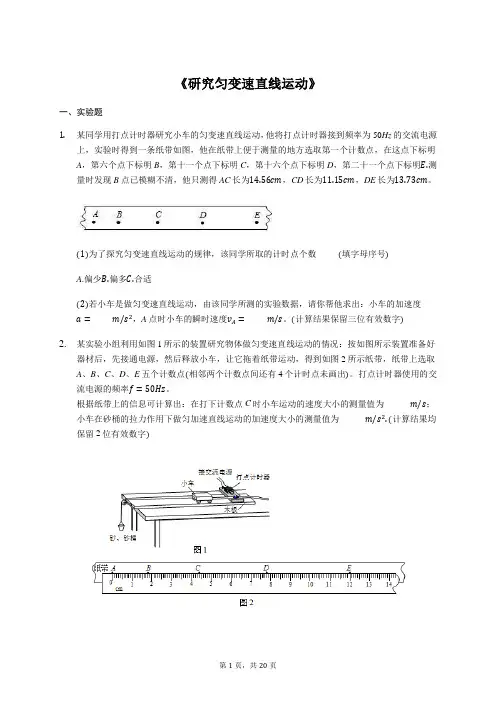

《研究匀变速直线运动》一、实验题1.某同学用打点计时器研究小车的匀变速直线运动，他将打点计时器接到频率为50Hz的交流电源上，实验时得到一条纸带如图，他在纸带上便于测量的地方选取第一个计数点，在这点下标明A，第六个点下标明B，第十一个点下标明C，第十六个点下标明D，第二十一个点下标明E.测量时发现B点已模糊不清，他只测得AC长为14.56cm，CD长为11.15cm，DE长为13.73cm。

(1)为了探究匀变速直线运动的规律，该同学所取的计时点个数_____(填字母序号)A.偏少B.偏多C.合适(2)若小车是做匀变速直线运动，由该同学所测的实验数据，请你帮他求出：小车的加速度a=_____m/s2，A点时小车的瞬时速度v A=_____m/s。

(计算结果保留三位有效数字)2.某实验小组利用如图1所示的装置研究物体做匀变速直线运动的情况：按如图所示装置准备好器材后，先接通电源，然后释放小车，让它拖着纸带运动，得到如图2所示纸带，纸带上选取A、B、C、D、E五个计数点(相邻两个计数点间还有4个计时点未画出)。

打点计时器使用的交流电源的频率f=50Hz。

根据纸带上的信息可计算出：在打下计数点C时小车运动的速度大小的测量值为______m/s；小车在砂桶的拉力作用下做匀加速直线运动的加速度大小的测量值为______m/s2.(计算结果均保留2位有效数字)3.现用频闪照相方法来研究物块的变速运动。

在一小物块沿斜面向下运动的过程中，用频闪相机拍摄的不同时刻物块的位置如图所示。

拍摄时频闪频率是10Hz；通过斜面上固定的刻度尺读取的5个连续影像间的距离依次为x1、x2、x3、x4。

已知斜面顶端的高度h和斜面的长度s。

数据如下表所示。

重力加速度大小g=9.80m/s2。

单位：cmx1x2x3x4h s10.7615.0519.3423.6548.0080.00根据表中数据，完成下列填空：(1)物块的加速度a=________m/s2(保留3位有效数字)。

2020高考物理实验专题：测定电源的电动势和内阻（含答案）1.(多选)用如图所示的电路测量电池电动势和内阻时，若有两只电压表V1、V2量程相同，内阻分别为R V1、R V2，且R V1＞R V2；两只电流表A1、A2量程相同，内阻分别为R A1、R A2，且R A1＞R A2，在实验中，为了使E、r的测量值更精确一些，选择的电表应该是()A．V1与A1B．V1与A2C．V2与A1D．V2与A2答案AB2.用电流表和电压表测电池的电动势和内阻，提供的器材如图甲所示。

(1)用实线代表导线把图甲中的实物连接成测量电路。

(两节干电池串联作为电源，图中有部分线路已连好)(2)图乙中的6个点表示实验测得的6组电流I 、电压U 的值，按照这些实验值作出U －I 图线，由此图线求得的每节电池电动势E ＝________V ，每节电池的内阻r ＝________Ω。

(结果保留三位有效数字)答案 (1)B E (2)见答下列问题：(1)电流表应选用________，滑动变阻器应选用________。

(2)由图乙的图线，得电源内阻r ＝________ Ω。

(3)用I 0、U 0和r 表示待测电阻的关系式R x ＝________，代入数值可得R x 。

(4)若电表为理想电表，R x 接在B 、C 之间与接在A 、B 之间，滑动变阻器滑片都从最大阻值位置调到同一位置，两种情况相比，电流表示数变化范围________，电压表示数变化范围________。

(均填“相同”或“不同”)答案 (1)A 2 R 2 (2)25(3)U 0I 0－r (4)相同 不同 3. 利用电流表和电压表测定一节干电池的电动势和内阻。

要求尽量减小实验误差。

(1)应该选择的实验电路是图中的________(填“甲”或“乙”)。

(2)现有电流表(0～0.6 A)、开关和导线若干，以及以下器材：A．电压表(0～15 V)B．电压表(0～3 V)C．滑动变阻器(0～50 Ω)D．滑动变阻器(0～500 Ω)实验中电压表应选用________；滑动变阻器应选用________。

《测定重力加速度》一、实验题1.某学习小组为了测当地重力加速度，根据手头器材，设计如下实验。

一较长铁质窄薄板用细线悬挂。

在其下方端附近，固定一小电动机，电动机转轴固定一毛笔。

电动机可使毛笔水平匀速转动。

调整薄板与毛笔尖端的距离，可使墨汁画到薄板上留下清晰的墨线，如图甲所示。

启动电动机，待毛笔连续稳定转动后，烧断细线，薄板竖直下落。

图乙是实验后，留有清晰墨线的薄板。

取底端某清晰的墨线记为O，每隔4条墨线取一计数线，分别记为A、B、C、D。

将毫米刻度尺零刻线对准O，依次记录A、B、C、D四位置读数为10.57cm、30.9cm、60.96cm、100.78cm，已知电动机转速为3000r/min。

求：(1)以上刻度尺读数有一数值记录不规范，正确记录值应为_______cm。

(2)相邻计数线之间的时间间隔为________s。

(3)根据以上数据，测得当地重力加速度为________m/s2。

(结果保留三位有效数字)2.某同学用图所示的装置测定重力加速度：(电源频率为50Hz)(1)电火花打点计时器的工作电压为_________V，打点周期是___________s。

(2)打出的纸带如图所示，实验时纸带的_______端应和重物相连接。

(选填“左”或“右”)(3)纸带中间选取连续的几个点(A点至E点)，测出它们到第一个点O点间的距离，由纸带上所给的数据可计算出实验时重锤的加速度为__________m/s2(结果保留三位有效数字)．(4)当地的重力加速度数值为9.8m/s2，请列出测量值与当地重力加速度的实际值有差异的一个原因_____________________________________________________。

3.某实验小组进行“验证机械能守恒定律”的实验．(1)甲同学用如图所示的实验装置验证机械能守恒定律，将电火花计时器固定在铁架台上，把纸带的下端固定在重锤上，纸带穿过电火花计时器，上端用纸带夹夹住，接通电源后释放纸带，纸带上打出一系列的点，所用电源的频率为50Hz，实验中该同学得到一条点迹清晰的纸带如图所示，其中O点为打点计时器打下的第一个点．纸带连续的计时点A、B、C、D至第1个点O 的距离如图所示，已知重锤的质量为1.00kg，当地的重力加速度为g=9.8m/s2，从起始点O 到打下C点的过程中，重锤重力势能的减少量为ΔE p=______J，重锤动能的增加量为ΔE k=__________J，从以上数据可以得到的结论是__________.(结果保留3位有效数字)．(2)乙同学利用上述实验装置测定当地的重力加速度．他打出了一条纸带后，利用纸带测量出了各计数点到打点计时器打下的第一个点的距离h，算出了各计数点对应的速度v，以h为横轴，v2为纵轴画出了如图所示的图线．由于图线明显偏离原点，若测量和计算都没有问题，在实以12验的操作上其原因可能是__________.乙同学测出该图线的斜率为k，如果阻力不可忽略，则当地的重力加速度g__________k(选填“大于”、“等于”或“小于”)．(3)丙同学用如图所示的气垫导轨装置来验证机械能守恒定律，由导轨标尺可以测出两个光电门之间的距离L，窄遮光板的宽度为d，窄遮光板依次通过两个光电门的时间分别为t1、t2，滑块在气垫导轨上运动时空气阻力不计，为验证机械能守恒定律，还需测量的物理量是，机械能守恒的表达式为4.某同学利用光电传感器设计了测定重力加速度的实验，实验装置如图1所示，实验器材有铁架台、光电计时器、小钢球等，铁架台上端固定一个电磁铁，通电时，小钢球被吸在电磁铁上，断电时，小钢球自由下落．(1)先将光电门固定在A处，光电计时器记录下小球经过光电门的时间Δt0，量出小球释放点距A的距离为ℎ0，测出小球的直径d(d远小于ℎ0)则小球运动到光电门处的瞬时速度v=，当地的重力加速度为g=(用题中所给字母表示)，(2)若某次实验时光电计时器记录下小钢球经过光电门的时间为0.5Δt0，请你判断此时光电门距A处的距离Δℎ=______(用(1)中所给字母表示)(3)由于直尺的长度限制，该同学改测光电门位置与其正上方固定点P(图中未画出)之间的距离h，并记录小球通过光电门的时间Δt移动光电门在竖直杆上的位置，进行多次实验，利用实验数据绘制出如图2所示的图象，已知图象斜率为k，纵截距为b，根据图象可知重力加速度g=______。

1验证动量守恒定律(高考物理力学实验)含答案与解析组卷老师：莫老师评卷人得分一．实验题（共50小题）1．如图，用“碰撞实验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撤前后的动量关系。

图中0点是小球抛出点在地面上的垂直投影，实验时先让入射球m1，多次从倾斜轨道上S位置静止释放，找到其平均落地点的位置P，然后，把被碰小球m2静置于轨道的水平部分，再将入射球m1，从斜轨上S位置静上释放，与小球m2相碰，并多次重复，测出碰后m1平均落地点在M点，m2平均落地点在N点，不计小球与轨道润的摩擦。

（1）实验中，不需要测量的物理量是（填选项前的符号）。

A．两个小球的质量m1、m2B．小球抛出点距地面的高度HC．小球做平抛运动的射程（2）若实验中发现m1OM+m2ON小于m1OP，则可能的原因是（填选项前的符号）。

A．碰撞过程有机械能的损失B．计算时没有将小球半径考虑进去C．放上小球m2后，入射球m1从倾斜轨道上都止释放的位置比原来的低（3）若两球发生弹性正碰，则OM、ON、OP之间一定满足的关系是（填选项前的符号）。

A．OP=ON﹣OMB．2OP=ON+OMC．OP﹣ON=2OM第1页（共111页）2．用如图甲所示的装置验证动量守恒定律，小车P的前端粘有橡皮泥，后端连接通过打点计时器的纸带，在长木板右端垫放木块以平衡摩擦力，推一下小车P，使之运动，与静止的小车Q相碰粘在一起，继续运动。

（1）实验获得的一条纸带如图乙所示，根据点迹的不同特征把纸带上的点进行了区域划分，用刻度尺测得各点到起点A的距离。

根据碰撞前后小车的运动情况，应选纸带上段来计算小车P的碰前速度。

（2）测得小车P（含橡皮泥）的质量为m1，小车Q（含橡皮泥）的质量为m2，如果实验数据满足关系式，则可验证小车P、Q碰撞前后动量守恒。

（3）如果在测量小车P的质量时，忘记粘橡皮泥，则所测系统碰前的动量与系统碰后的动量相比，将（填“偏大”或“偏小”或“相等”）。

最新高考物理实验专题训练卷（共50题附答案）一、单选题1．物理是一门以实验为基础的学科，对以下3个力学实验描述正确的是（）A．伽利略完成实验1时必须保证斜面绝对光滑，否则得不到可靠的实验结论B．牛顿利用扭秤实验成功测得了万有引力常量，使万有引力定律进入实用阶段C．实验1和实验2都采用了理想实验的方法D．实验2和实验3都采用了放大的实验方法2．下列实验中，找到电荷间相互作用规律的实验是（）A．库仑扭秤实验B．卡文迪许实验C．密立根油滴实验D．奥斯特电流磁效应实验3．下列实验中准确测定元电荷电量的实验是( )A．库仑扭秤实验B．密立根油滴实验C．用DIS描绘电场的等势线实验D．奥斯特电流磁效应实验4．二十世纪初，为研究物质的内部结构，物理学家做了大量的实验，如图装置的实验是（）A．α粒子散射实验B．发现质子的实验C．发现电子的实验D．发现中子的实验5．原子结构学说,是卢瑟福根据以下哪个实验现象提出的( )A．光电效应实验B．粒子散射实验C．氢原子光谱实验D．杨氏双缝干涉实验6．第一次通过实验比较准确地测出万有引力常量的科学家和所做的实验是：A．牛顿地月实验B．伽利略斜塔实验C．牛顿扭秤实验D．卡文迪许扭秤实验7．在历史上，最早证明了德布罗意波存在的实验是（）A．弱光衍射实验B．电子束在晶体上的衍射实验C．弱光干涉实验D．射线的衍射实验8．原子的核式结构学说是卢瑟福根据以下哪个实验现象提出来的（）A．光的衍射实验B．氢原子光谱实验C．粒子散射实验D．阴极射线实验9．原子的核式结构学说，是卢瑟福根据以下哪个实验提出来的（）A．光电效应实验B．氢原子光谱实验C．α粒子散射实验D．天然放射实验10．伽利略为了研究自由落体的规律，将落体实验转化为著名的“斜面实验”，当时利用斜面实验主要是考虑到()A．实验时便于测量小球运动的时间B．实验时便于测量小球运动的速度C．实验时便于测量小球运动的路程D．斜面实验可以通过观察与计算直接得到落体的运动规律11．卢瑟福提出原子的核式结构模型，建立该模型的实验基础是（）A．α粒子散射实验B．α粒子轰击氮核的实验C．α粒子轰击铍核的实验D．研究阴极射线的实验12．如图所示为“探究求合力的方法”的实验装置，则A．实验时两细线的夹角一定要等于90°，以便于计算合力的大小B．为减小实验的误差，实验中所用的两根细线越短越好C．实验前两弹簧秤要先调零，实验读数时视线要与刻度板表面垂直D．实验中要保持O点的位置不变，采用的是“控制变量法13．1927年戴维孙和革末完成了电子衍射实验，该实验是荣获诺贝尔奖的重大近代物理实验之一。

实验二探究弹簧弹力与形变量的关系1.实验原理弹簧受到拉力作用会伸长，平衡时弹簧的弹力和外力大小相等；弹簧的伸长量越大，弹力也就越大。

2.实验器材铁架台、弹簧、钩码、刻度尺、坐标纸。

3.实验步骤(1)安装实验器材(如图1所示)。

图1(2)测量弹簧的伸长量(或总长)及所受的拉力(或所挂钩码的质量)，列表作出记录，要尽可能多测几组数据。

(3)根据所测数据在坐标纸上描点，以力为纵坐标，以弹簧的伸长量为横坐标。

(4)按照在图中所绘点的分布与走向，尝试作出一条平滑的曲线(包括直线)，所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同。

(5)以弹簧的伸长量为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行再考虑二次函数。

1.数据处理(1)列表法将测得的F、x填入设计好的表格中，可以发现弹力F与弹簧伸长量x的比值在误差允许范围内是相等的。

(2)图像法以弹簧伸长量x为横坐标，弹力F为纵坐标，描出F、x各组数据相应的点，作出的拟合曲线是一条过坐标原点的直线。

(3)函数法弹力F与弹簧伸长量x满足F＝kx的关系。

2.注意事项(1)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免弹簧被过度拉伸，超过弹簧的弹性限度。

(2)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据。

(3)观察所描点的走向：本实验是探究性实验，实验前并不知道其规律，所以描点以后所作的曲线是试探性的，只是在分析了点的分布和走向以后才决定用直线来连接这些点。

(4)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位。

3.误差分析(1)钩码标值不准确、弹簧长度测量不准确带来误差。

(2)画图时描点及连线不准确也会带来误差。

命题点一教材原型实验1.列表分析法：分析列表中弹簧弹力F与对应弹簧的形变量Δx的关系，可以先考虑F和Δx的乘积，再考虑F和Δx的比值，也可以考虑F和(Δx)2的关系或F和Δx的关系等，结论：FΔx为常数。

宁夏银川市新高考高一下物理实验题大全多选题有答案含解析1．(本题9分)小王同学在测定某一电阻的阻值实验中，待测电阻R x的阻值大约是4~6Ω，电压表内阻大约5kΩ，电流表内阻大约1Ω．（1）测量电路如图，为了减小误差应该选___图（填“甲”或“乙”）（2）实验所用的电源为2节1号干电池，滑动变阻器总阻值为5Ω，若电池的内阻极小，电压表应该选择哪个量程___（填3V或15V）；电流表应该选择哪个量程___（填0.6A或3A）（3）测得的实验数据如下表，请根据电流表读数补全空缺的数据____（4）利用第(3)问表格中的数据，在答题卷对应位置的坐标系中描点，并且作出图线__．（5）根据作出的图线求得待测电阻为__Ω．2．(本题9分)假如2025年，你成功登上月球．给你一架天平（带砝码）、一个弹簧秤、一个秒表和一个小铁球，如何估测你在月球上用手竖直向上抛出一个小铁球时，手对小球所做的功．步骤：（1）用弹簧秤、天平分别测量小球的_____、_____可以计算出月球表面重力加速度．（写出物理量名称和符号）（2）用秒表测量小球从抛出到落回抛出点的时间t（3）写出手对小球所做功的表达式，W＝_____．（用直接测量的物理量符号表示）3．(本题9分)如图是研究平抛运动实验中描出的运动轨迹图，O点为抛出点。

如果沿水平方向与竖直方向建立x、y坐标，轨迹上各点的x、y坐标值满足y与__________成正比例关系时，可以判断平抛运动轨M点的时间，必须测量出该点的__________。

迹是一条抛物线。

如果要测量出平抛物体下落到某点如24．(本题9分)在探究平抛运动规律的实验中：（1）在做“研究平抛运动”的实验时，让小球多次沿同一轨道运动，通过描点法画小球做平抛运动的轨迹。

为了能较准确地描绘运动轨迹：A．通过调节使斜槽的末端保持____________；B．每次释放小球的位置必须____________（选填“相同”或者“不同”）；C．每次必须由____________释放小球（选填“运动”或者“静止”）；D．小球运动时不应与木板上的白纸相接触；E．将小球的位置记录在自纸上后，取下白纸，将点连成____________（选填“折线”“直线”或“光滑曲线”）。
