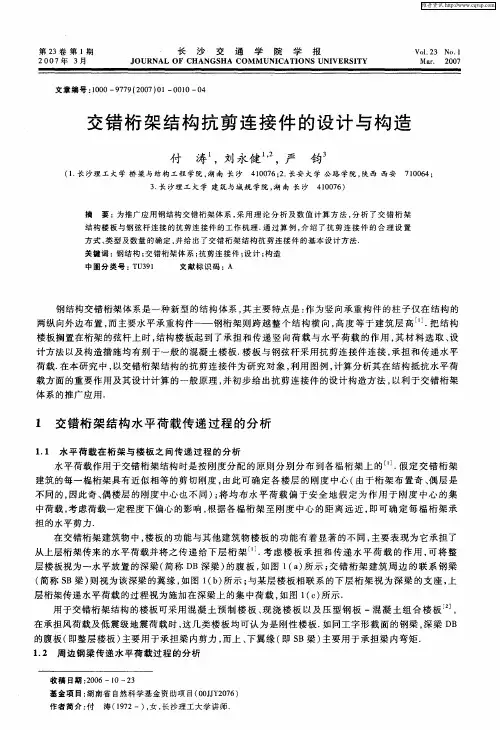

抗剪连接件

钢结构连接件的抗剪强度检验值的规范要求引言钢结构连接件是钢结构中起连接作用的重要组成部分，其抗剪强度的检验值是确保连接件在使用过程中能够承受设计荷载并保持结构稳定的关键指标。

本文档旨在规定钢结构连接件抗剪强度检验值的规范要求，以确保连接件在实际使用中的质量和安全性。

规范要求1. 检验资料准备在进行抗剪强度检验前，应准备以下资料：- 钢结构连接件的设计图纸- 材料证书- 检验设备合格证书- 抗剪强度检验方案2. 检验设备2.1 检验设备应具备相应的检验能力和精度，包括剪切试验机、测量仪器等。

2.2 检验设备的校准应按照相关的规定和标准进行，确保其精确度。

3. 冲剪试验3.1 抗剪强度的检验可采用冲剪试验方法。

试验时应保证试件质量和尺寸符合设计要求，并在试件上标明相应的编号。

3.2 冲剪试验应按照预先制定的方案进行，包括试验参数、试验方法等。

3.3 冲剪试验应按照一定的速度和负荷施加在试件上，并记录相应的试验数据。

4. 检验结果评定4.1 检验结果应根据设计要求和相关标准进行评定，并记录在检验报告中。

4.2 抗剪强度的检验结果应与设计要求进行对比，判断连接件是否符合规范要求。

5. 检验记录和报告5.1 抗剪强度检验的全过程应详细记录，包括试验数据、试验条件等。

5.2 检验结果应编制检验报告，并保存相关资料。

结论本文档规定了钢结构连接件抗剪强度检验值的规范要求，包括检验资料准备、检验设备、冲剪试验、检验结果评定和检验记录等方面的内容。

通过遵守这些规范要求，可确保连接件在使用过程中能够承受设计荷载并保持结构稳定，从而保证钢结构的质量和安全性。

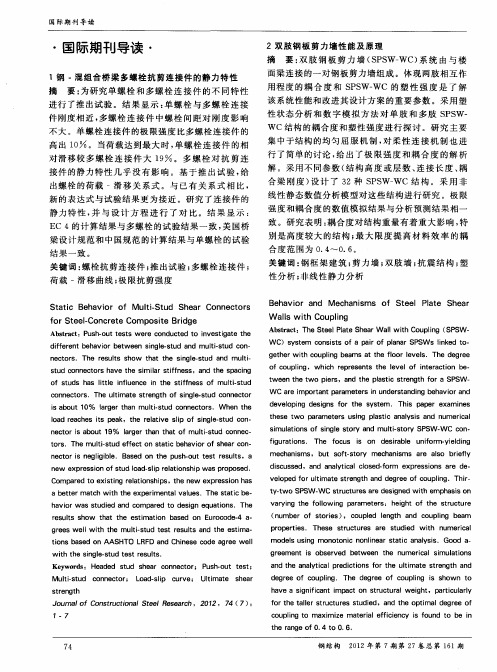

钢-混组合梁剪力连接件抗剪性能研究
摘要
钢-混组合梁剪力连接件在建筑结构中广泛应用，其剪力连接
件的抗剪性能对于保障结构的安全稳定性具有重要意义。

本文通过实验研究了不同类型的剪力连接件在不同剪跨比下的抗剪性能，探讨了钢-混组合梁剪力连接件的力学性能，总结了影
响其抗剪性能的主要因素，提出了相应的加强措施，为钢-混
组合梁的设计提供了参考和指导。

第一章引言
介绍钢-混组合梁的发展背景、研究意义以及国内外研究现状，并对本文的研究目的和内容进行概述。

第二章剪力连接件的分类和性能
介绍钢-混组合梁剪力连接件的常用分类方法和基本要求，分
析了不同类型的剪力连接件的力学性能，归纳出其抗剪性能的主要影响因素，并对影响因素进行分析和总结。

第三章实验方案和结果分析
设计和制作了七组不同类型的剪力连接件，在单跨梁和双跨梁的试件上进行了试验，得出了各组试件的抗剪承载力和破坏模式，分析了不同类型的剪力连接件在不同剪跨比下的力学性能，结合试验结果探讨了其抗剪性能的影响因素和提高措施。

第四章结果和讨论
比较和分析了各组试验结果和现行规范规定，指出了一些存在问题和改进方法，探讨了提高钢-混组合梁剪力连接件抗剪性能的技术路线，提出了优化结构和材料选型的建议。

第五章结论
在总结前文研究和结果基础上，提出了论文的结论，简要阐述了钢-混组合梁剪力连接件抗剪性能的影响因素和提高措施，以及今后的研究方向和展望。

关键词：钢-混组合梁，剪力连接件，抗剪性能，影响因素，提高措施。

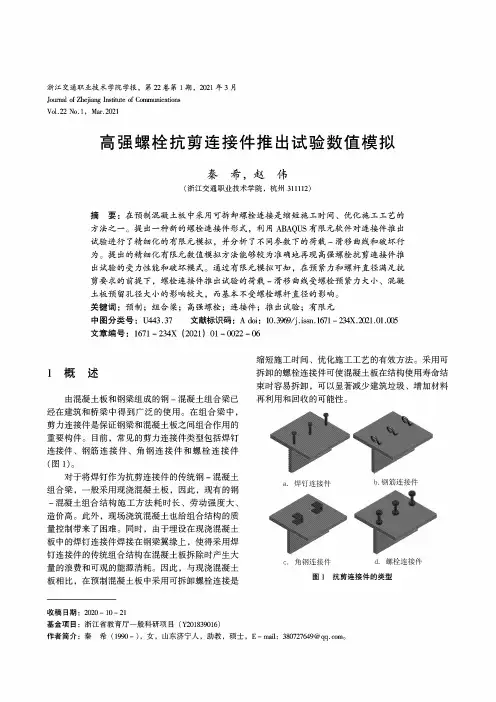

浙江交通职业技术学院学报，第22卷第1期，2021年3月Journal of Zhejiang Institute of CommunicationsVol.22 No.l, Mar.2021高强螺栓抗剪连接件推出试验数值模拟秦希，赵伟(浙江交通职业技术学院，杭州311112)摘 要：在预制混凝土板中采用可拆卸螺栓连接是缩短施工时间、优化施工工艺的方法之一。

提出一种新的螺栓连接件形式，利用ABAQUS 有限元软件对连接件推出试验进行了精细化的有限元模拟，并分析了不同参数下的荷载-滑移曲线和破坏行 为。

提出的精细化有限元数值模拟方法能够较为准确地再现高强螺栓抗剪连接件推出试验的受力性能和破坏模式。

通过有限元模拟可知，在预紧力和螺杆直径满足抗剪要求的前提下，螺栓连接件推出试验的荷载-滑移曲线受螺栓预紧力大小、混凝土板预留孔径大小的影响较大，而基本不受螺栓螺杆直径的影响。

关键词：预制；组合梁；高强螺栓；连接件；推出试验；有限元中图分类号：U443.37文献标识码：Adoi ： 10.3969/j .issn. 1671 -234X.2021.01.005文章编号：1671-234X (2021) 01 - 0022 - 061概述由混凝土板和钢梁组成的钢-混凝土组合梁已经在建筑和桥梁中得到广泛的使用。

在组合梁中，剪力连接件是保证钢梁和混凝土板之间组合作用的重要构件。

目前，常见的剪力连接件类型包括焊钉连接件、钢筋连接件、角钢连接件和螺栓连接件個1)。

对于将焊钉作为抗剪连接件的传统钢-混凝土 组合梁，一般采用现浇混凝土板，因此，现有的钢-混凝土组合结构施工方法耗时长、劳动强度大、 造价高。

此外，现场浇筑混凝土也给组合结构的质 量控制带来了困难。

同时，由于埋设在现浇混凝土板中的焊钉连接件焊接在钢梁翼缘上，使得采用焊钉连接件的传统组合结构在混凝土板拆除时产生大量的浪费和可观的能源消耗。

因此，与现浇混凝土 板相比，在预制混凝土板中采用可拆卸螺栓连接是缩短施工时间、优化施工工艺的有效方法。

钢-混凝土组合梁中的抗剪连接件摘要本文简单介绍了钢—混凝土组合梁结构组合作用的机理，列举了抗剪连接件的分类，介绍了抗剪连接的试验方法和破坏形态以及一般的构造要求，着重介绍了栓钉连接的特点，受力分析并列举了诸多国家规范中规定的栓钉承载力计算和设计方法，并介绍其构造要求，最后简单介绍两种较为新型的抗剪连接件。

关键字：钢—混凝土组合梁；抗剪连接件；栓钉；抗剪承载力1．绪论钢—混凝土组合结构是指由钢和混凝土两种材料组成，在荷载作用下具有整体作用，在钢结构和混凝土结构基础上发展起来的一种新型结构。

其与木结构、砌体结构、钢筋混凝土结构和钢结构并列，已经扩展成为第五大结构（组合结构）。

它是通过连接件把钢梁和混凝土板连接成整体而共同工作的构件：在荷载作用下，混凝土板受压而钢梁受拉。

它充分发挥钢材和混凝土二种材料的优点：同混凝土结构相比，可以减轻自重，减小构件截面尺寸，减轻地震作用；同钢结构相比，可以减少用钢量，降低结构造价，增加结构的稳定性，增强结构的防火性和耐久性。

故因其兼有钢结构施工速度快和混凝土结构刚度大、造价低的优点，虽然在我国发展起步较晚，但近几年来取得了不少成就，在多层工业厂房、高层建筑、桥梁结构等方面都已经得到了较好的应用，取得了良好的经济效益和社会效益。

钢—混凝土组合构件目前的主要形式有：钢—混凝土组合梁、型钢混凝土组合结构、钢管混凝土组合结构、外包钢混凝土结构及压型钢板混凝土组合楼板等。

当然，随着建筑材料、设计理论和设计方法的不断发展，也出现了钢-混凝土组合框架结构、框架-核心筒混合结构等一系列新型的结构形式。

然而，在组合结构中抗剪连接是一个重要特征，抗剪连接件是将钢梁与混凝土板组合在一起共同工作的关键部件。

故本文将在钢—混凝土组合梁中的抗剪连接方面进行一些探讨。

2．钢-混凝土组合梁中的抗剪连接2.1 组合结构的组合作用组合结构的优越性在于结合了混凝土和钢材两种材料的的良好性能，充分利用材料和截面特性。

1组合结构构造要求1.1栓钉的设置栓钉是组合结构中常见的抗剪连接件，用于抵抗钢材与混凝土交界面的剪力。

根据规范及图集规定一般下列位置需设置栓钉。

抗剪栓钉的直径规格宜选用19mm和22mm，其长度不宜小于4倍栓钉直径，水平和竖向间距不宜小于6倍栓钉直径且不宜大于200mm。

栓钉中心至型钢翼缘边缘不应小于50mm，栓钉顶面的混凝土保护层厚度不宜小于15mm。

1.1.1型钢混凝土梁栓钉设置要求对于配置实腹式型钢的托墙转换梁、托柱转换梁、悬臂梁和大跨度框架梁等主要承受竖向重力荷载的梁，型钢上翼缘应设置栓钉。

（组规5.5.14）剪力墙洞口连梁中配置的型钢或钢板，其高度不宜小于0.7倍连梁高度，型钢或钢板应伸入洞口边，其伸入墙体长度不应小于2倍型钢或钢板高度；型钢腹板及钢板两侧应设置栓钉。

（组规9.2.11）当框架柱一侧为型钢混凝土梁，另一侧为钢筋混凝土梁时，型钢混凝土梁中的型钢，宜延伸至钢筋混凝土梁1/4跨度处，且在伸长段型钢上、下翼缘设置栓钉。

栓钉直径不宜小于19mm，间距不宜大于200mm，且在梁端至伸长段外2倍梁高范围内，箍筋应加密。

（组规14.4.1）型钢混凝土悬臂梁自由端的纵向受力钢筋应设置专门的锚固件，型钢梁的上翼缘宜设置栓钉；型钢混凝土转换梁在型钢上翼缘宜设置栓钉。

栓钉的最大间距不宜大于200mm，栓钉的最小间距沿梁轴线方向不应小于6倍的栓钉杆直径，垂直梁方向的间距不应小于4倍的栓钉杆直径，且栓钉中心至型钢板件边缘的距离不应小于50mm。

栓钉顶面的混凝土保护层厚度不应小于15mm。

（组规14.4.2）1.1.2型钢混凝土柱栓钉设置要求各种结构体系中的型钢混凝土柱，宜在下列部位设置抗剪栓钉：1）埋入式柱脚型钢翼缘埋入部分及其上一层柱全高；2）非埋入式柱脚上部第一层的型钢翼缘和腹板部位；3）结构类型转换所设置的过渡层及其相邻层全高范围的翼缘部位；4）结构体系中设置的腰桁架层和伸臂桁架加强层及其相邻楼层柱全高范围的翼缘部位；5）梁柱节点区上、下各2倍型钢截面高度范围的型钢柱翼缘部位；6）受力复杂的节点、承受较大外加竖向荷载或附加弯矩的节点区，在节点上、下各1/3柱高范围的型钢柱翼缘部位；7）框支层及其上、下层的型钢柱全高范围的翼缘部位；8）各类体系中底层和顶层型钢柱全高范围的翼缘部位（组规14.7.1）在各种结构体系中，当结构下部楼层采用型钢混凝土柱，上部楼层采用钢筋混凝土柱时，在此两种结构类型间应设置结构过渡层，过渡层应符合下列规定：1）设计中确定某层柱由型钢混凝土柱改为钢筋混凝土柱时，下部型钢混凝土柱中的型钢应向上延伸一层或二层作为过渡层，过渡层柱的型钢截面可适当减小，纵向钢筋和箍筋配置应按钢筋混凝土柱计算，不考虑型钢作用；箍筋应沿柱全高加密；2）结构过渡层内的型钢翼缘应设置栓钉，栓钉的直径不应小于19mm，栓钉的水平及竖向间距不宜大于200mm，栓钉至型钢钢板边缘距离不宜小于50mm。

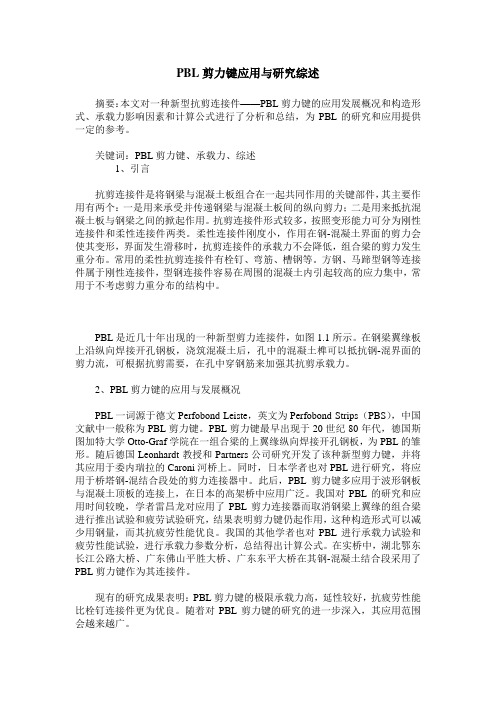

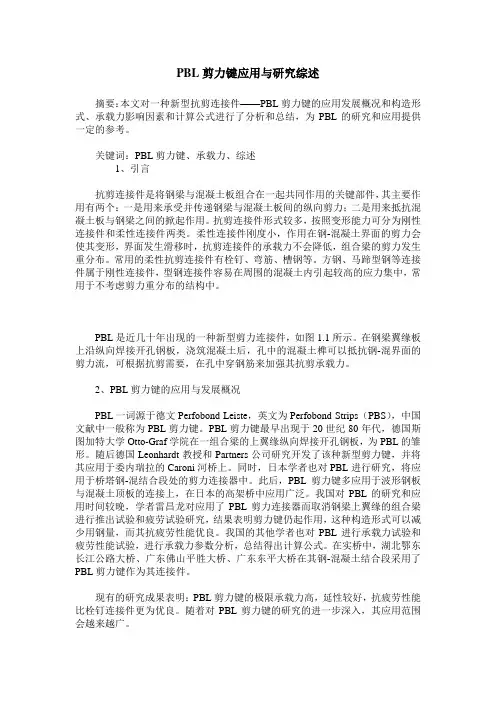

PBL剪力键应用与研究综述摘要：本文对一种新型抗剪连接件——PBL剪力键的应用发展概况和构造形式、承载力影响因素和计算公式进行了分析和总结，为PBL的研究和应用提供一定的参考。

关键词：PBL剪力键、承载力、综述1、引言抗剪连接件是将钢梁与混凝土板组合在一起共同作用的关键部件，其主要作用有两个：一是用来承受并传递钢梁与混凝土板间的纵向剪力；二是用来抵抗混凝土板与钢梁之间的掀起作用。

抗剪连接件形式较多，按照变形能力可分为刚性连接件和柔性连接件两类。

柔性连接件刚度小，作用在钢-混凝土界面的剪力会使其变形，界面发生滑移时，抗剪连接件的承载力不会降低，组合梁的剪力发生重分布。

常用的柔性抗剪连接件有栓钉、弯筋、槽钢等。

方钢、马蹄型钢等连接件属于刚性连接件，型钢连接件容易在周围的混凝土内引起较高的应力集中，常用于不考虑剪力重分布的结构中。

PBL是近几十年出现的一种新型剪力连接件，如图1.1所示。

在钢梁翼缘板上沿纵向焊接开孔钢板，浇筑混凝土后，孔中的混凝土榫可以抵抗钢-混界面的剪力流，可根据抗剪需要，在孔中穿钢筋来加强其抗剪承载力。

2、PBL剪力键的应用与发展概况PBL一词源于德文Perfobond Leiste，英文为Perfobond Strips（PBS），中国文献中一般称为PBL剪力键。

PBL剪力键最早出现于20世纪80年代，德国斯图加特大学Otto-Graf学院在一组合梁的上翼缘纵向焊接开孔钢板，为PBL的雏形。

随后德国Leonhardt教授和Partners公司研究开发了该种新型剪力键，并将其应用于委内瑞拉的Caroni河桥上。

同时，日本学者也对PBL进行研究，将应用于桥塔钢-混结合段处的剪力连接器中。

此后，PBL剪力键多应用于波形钢板与混凝土顶板的连接上，在日本的高架桥中应用广泛。

我国对PBL的研究和应用时间较晚，学者雷昌龙对应用了PBL剪力连接器而取消钢梁上翼缘的组合梁进行推出试验和疲劳试验研究，结果表明剪力键仍起作用，这种构造形式可以减少用钢量，而其抗疲劳性能优良。

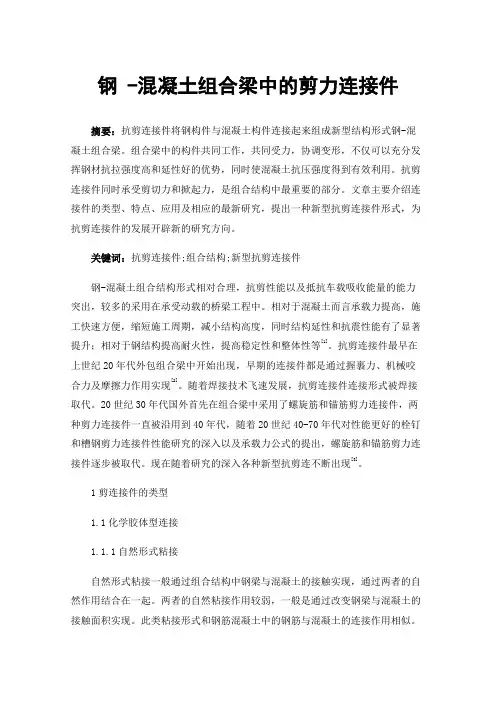

钢 -混凝土组合梁中的剪力连接件摘要：抗剪连接件将钢构件与混凝土构件连接起来组成新型结构形式钢-混凝土组合梁。

组合梁中的构件共同工作，共同受力，协调变形，不仅可以充分发挥钢材抗拉强度高和延性好的优势，同时使混凝土抗压强度得到有效利用。

抗剪连接件同时承受剪切力和掀起力，是组合结构中最重要的部分。

文章主要介绍连接件的类型、特点、应用及相应的最新研究，提出一种新型抗剪连接件形式，为抗剪连接件的发展开辟新的研究方向。

关键词：抗剪连接件;组合结构;新型抗剪连接件钢-混凝土组合结构形式相对合理，抗剪性能以及抵抗车载吸收能量的能力突出，较多的采用在承受动载的桥梁工程中。

相对于混凝土而言承载力提高，施工快速方便，缩短施工周期，减小结构高度，同时结构延性和抗震性能有了显著提升；相对于钢结构提高耐火性，提高稳定性和整体性等[1]。

抗剪连接件最早在上世纪20年代外包组合梁中开始出现，早期的连接件都是通过握裹力、机械咬合力及摩擦力作用实现[2]。

随着焊接技术飞速发展，抗剪连接件连接形式被焊接取代。

20世纪30年代国外首先在组合梁中采用了螺旋筋和锚筋剪力连接件，两种剪力连接件一直被沿用到40年代，随着20世纪40-70年代对性能更好的栓钉和槽钢剪力连接件性能研究的深入以及承载力公式的提出，螺旋筋和锚筋剪力连接件逐步被取代。

现在随着研究的深入各种新型抗剪连不断出现[3]。

1剪连接件的类型1.1化学胶体型连接1.1.1自然形式粘接自然形式粘接一般通过组合结构中钢梁与混凝土的接触实现，通过两者的自然作用结合在一起。

两者的自然粘接作用较弱，一般是通过改变钢梁与混凝土的接触面积实现。

此类粘接形式和钢筋混凝土中的钢筋与混凝土的连接作用相似。

但是完全依靠自然连接没有足够的接触面积，并且粘接力主要来源于接触面的摩擦力，梁端部的受力一般是负弯矩，此时没有正向压力，端部的粘结基本没有结构容易发生破坏。

1.1.2化学粘结剂连接化学粘结剂性连接一般通过树脂类、烯类等化学粘结剂将钢构件与混凝土构件组合在一起。
