图解功放的三种输出连接方式,新手必看一点通

注：BTL应用时两块功放板需配对，具体方法是找出OUT端口标有+，和OUT端口标有-的两块为一对。

BTL应用接线说明：
1.两块功放板的BTL-J1，BTL-J2，BTL-J3的短路针必须插好，普通应用时是要断开这三处短路针。

2.板A的BTL-F1处，与板B的BTL-F1处，用一根普通的软导线连接好（连接线已附送）。

5.发货默认是BTL连接方式,所有的断路针都已连成BTL形式,如做为标准应用时一定要把所有的断路针全部拔掉.
6.BTL应用时,2块功放板要配对使用,功放板上有配对标记,查看功放板的A与B为一对.
简易接线参考：
+VCC
GND
-VCC 音频信号从A板输入
扬声器8欧扬声器8欧

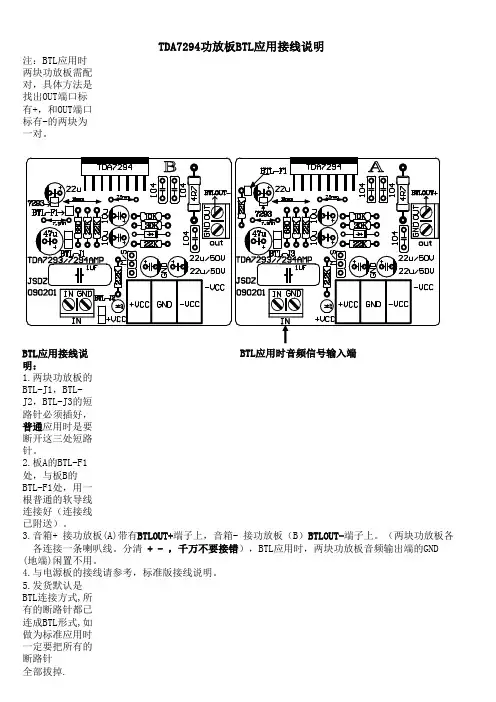

TDA7294功放板BTL应用接线说明
3.音箱+ 接功放板(A)带有BTLOUT+端子上，音箱- 接功放板（B）BTLOUT-端子上。

（两块功放板各 各连接一条喇叭线。

分清 + - ，千万不要接错），BTL应用时，两块功放板音频输出端的GND (地端)闲置不用。

4.与电源板的接线请参考，标准版接线说明。

路针。

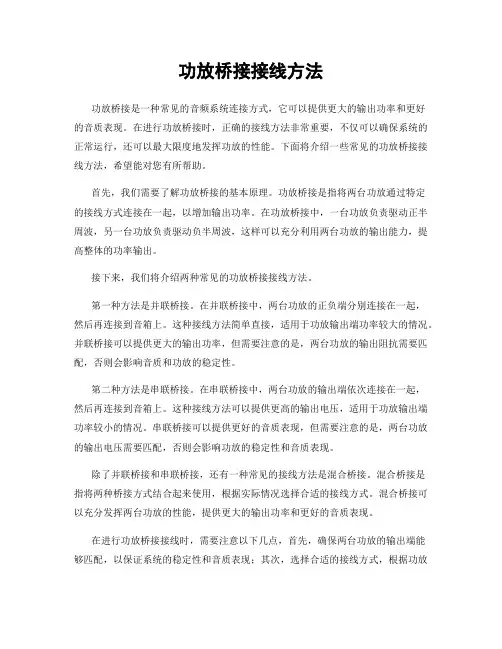

功放桥接接线方法功放桥接是一种常见的音频系统连接方式，它可以提供更大的输出功率和更好的音质表现。

在进行功放桥接时，正确的接线方法非常重要，不仅可以确保系统的正常运行，还可以最大限度地发挥功放的性能。

下面将介绍一些常见的功放桥接接线方法，希望能对您有所帮助。

首先，我们需要了解功放桥接的基本原理。

功放桥接是指将两台功放通过特定的接线方式连接在一起，以增加输出功率。

在功放桥接中，一台功放负责驱动正半周波，另一台功放负责驱动负半周波，这样可以充分利用两台功放的输出能力，提高整体的功率输出。

接下来，我们将介绍两种常见的功放桥接接线方法。

第一种方法是并联桥接。

在并联桥接中，两台功放的正负端分别连接在一起，然后再连接到音箱上。

这种接线方法简单直接，适用于功放输出端功率较大的情况。

并联桥接可以提供更大的输出功率，但需要注意的是，两台功放的输出阻抗需要匹配，否则会影响音质和功放的稳定性。

第二种方法是串联桥接。

在串联桥接中，两台功放的输出端依次连接在一起，然后再连接到音箱上。

这种接线方法可以提供更高的输出电压，适用于功放输出端功率较小的情况。

串联桥接可以提供更好的音质表现，但需要注意的是，两台功放的输出电压需要匹配，否则会影响功放的稳定性和音质表现。

除了并联桥接和串联桥接，还有一种常见的接线方法是混合桥接。

混合桥接是指将两种桥接方式结合起来使用，根据实际情况选择合适的接线方式。

混合桥接可以充分发挥两台功放的性能，提供更大的输出功率和更好的音质表现。

在进行功放桥接接线时，需要注意以下几点，首先，确保两台功放的输出端能够匹配，以保证系统的稳定性和音质表现；其次，选择合适的接线方式，根据功放的输出功率和音箱的阻抗来确定最佳的桥接方式；最后，进行接线时要仔细操作，确保接线牢固可靠，避免出现接触不良或短路等问题。

总之，功放桥接是一种常见的音频系统连接方式，正确的接线方法可以提高系统的输出功率和音质表现。

在选择和操作功放桥接接线方法时，需要根据实际情况和要求来确定最佳的接线方式，以达到最佳的效果。

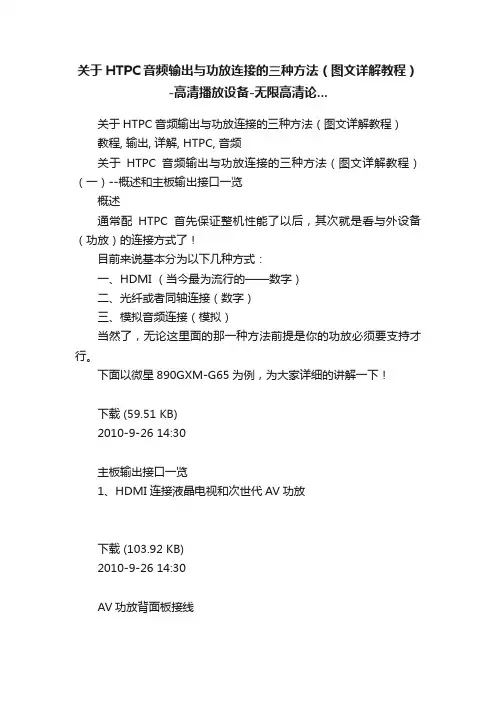

关于HTPC音频输出与功放连接的三种方法（图文详解教程）-高清播放设备-无限高清论...关于HTPC音频输出与功放连接的三种方法（图文详解教程）教程, 输出, 详解, HTPC, 音频关于HTPC音频输出与功放连接的三种方法（图文详解教程）（一）--概述和主板输出接口一览概述通常配HTPC首先保证整机性能了以后，其次就是看与外设备（功放）的连接方式了！目前来说基本分为以下几种方式：一、HDMI （当今最为流行的——数字）二、光纤或者同轴连接（数字）三、模拟音频连接（模拟）当然了，无论这里面的那一种方法前提是你的功放必须要支持才行。

下面以微星890GXM-G65为例，为大家详细的讲解一下！下载 (59.51 KB)2010-9-26 14:30主板输出接口一览1、HDMI连接液晶电视和次世代AV功放下载 (103.92 KB)2010-9-26 14:30AV功放背面板接线下载 (141.59 KB)2010-9-26 14:30连接HDMI后，显示信号为数字模式，有些液晶显示器不能自动调整显示窗口充满屏幕。

需要手动设置，启动催化剂控制中心，找到缩放选项，拉动过扫描横条，就可以调整窗口。

下载 (84.12 KB)2010-9-26 14:30通过HDMI传送HD数字音频，首先需要安装ATI HDMI Driver。

下载 (20.43 KB)2010-9-26 14:30安装ATI HDMI驱动后，操作系统将自动默认HDMI Output为音频输出。

如果没有默认可以在播放设备里手动设置HDMI Output为默认设备。

下载 (28.08 KB)2010-9-26 14:30如果是XP，可以在控制面板里面的声音和音频设备属性中把HDMI Output设置为默认设备。

下载 (27.21 KB)2010-9-26 14:30HDMI音频通道的带宽可以传送DTS 5.1以及7.1声道的数字音频信号。

如果AV功放支持DTS 5.1解码或者7.1环绕解码，传送的数字音频信号经过AV功放解码，就可以还原DTS 5.1或者7.1环绕声。

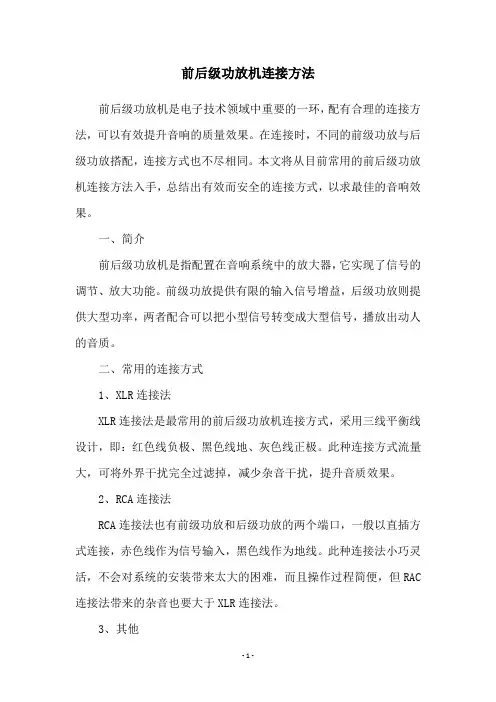

前后级功放机连接方法前后级功放机是电子技术领域中重要的一环，配有合理的连接方法，可以有效提升音响的质量效果。

在连接时，不同的前级功放与后级功放搭配，连接方式也不尽相同。

本文将从目前常用的前后级功放机连接方法入手，总结出有效而安全的连接方式，以求最佳的音响效果。

一、简介前后级功放机是指配置在音响系统中的放大器，它实现了信号的调节、放大功能。

前级功放提供有限的输入信号增益，后级功放则提供大型功率，两者配合可以把小型信号转变成大型信号，播放出动人的音质。

二、常用的连接方式1、XLR连接法XLR连接法是最常用的前后级功放机连接方式，采用三线平衡线设计，即：红色线负极、黑色线地、灰色线正极。

此种连接方式流量大，可将外界干扰完全过滤掉，减少杂音干扰，提升音质效果。

2、RCA连接法RCA连接法也有前级功放和后级功放的两个端口，一般以直插方式连接，赤色线作为信号输入，黑色线作为地线。

此种连接法小巧灵活，不会对系统的安装带来太大的困难，而且操作过程简便，但RAC 连接法带来的杂音也要大于XLR连接法。

3、其他此外，也存在少数音箱商提供的连接方式，如立体声QR线、立体声HALO线等，都可以作为前级功放和后级功放连接时的替代方案。

三、有效的连接方法1、首先要保证连接的前后级功放机的输入、输出能力匹配。

比如，前级功放的输入电平低于后级功放的阈值，会影响后级功放的工作；反之，前级功放的输出电平高于后级功放的允许范围，也会影响后级功放的功能。

2、确保前后级功放机之间连接稳固，尽量使用有材质的线材，不要采用折叠方式连接，避免发生负荷过大造成烧断，从而影响音质效果。

3、在安装音响系统的时候，尽量采用有绝缘的设计，以确保有效的排除外界噪音，从而确保后级功放能够发挥最佳性能。

4、尽量避免使用旧式的连接方式，比如接头焊接在一起的方式，因为这种连接方式容易损坏，导致噪音变大，从而影响音质效果。

四、总结前后级功放机由于其复杂性，连接方式也比较多样。

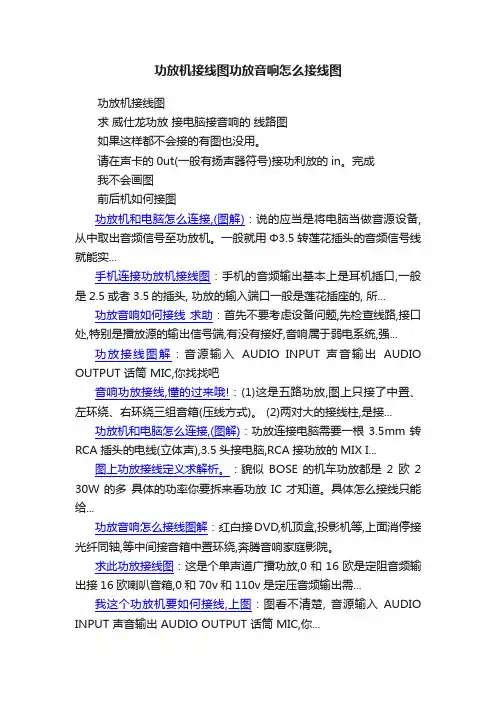

功放机接线图功放音响怎么接线图功放机接线图求威仕龙功放接电脑接音响的线路图如果这样都不会接的有图也没用。

请在声卡的0ut(一般有扬声器符号)接功利放的in。

完成我不会画图前后机如何接图功放机和电脑怎么连接,(图解)：说的应当是将电脑当做音源设备,从中取出音频信号至功放机。

一般就用Φ3.5转莲花插头的音频信号线就能实...手机连接功放机接线图：手机的音频输出基本上是耳机插口,一般是2.5或者3.5的插头, 功放的输入端口一般是莲花插座的, 所...功放音响如何接线求助：首先不要考虑设备问题,先检查线路,接口处,特别是播放源的输出信号端,有没有接好,音响属于弱电系统,强...功放接线图解：音源输入AUDIO INPUT 声音输出AUDIO OUTPUT 话筒 MIC,你找找吧音响功放接线,懂的过来哦!：(1)这是五路功放,图上只接了中置、左环绕、右环绕三组音箱(压线方式)。

(2)两对大的接线柱,是接...功放机和电脑怎么连接,(图解)：功放连接电脑需要一根3.5mm转RCA插头的电线(立体声),3.5头接电脑,RCA接功放的MIX I...图上功放接线定义求解析。

：貌似BOSE的机车功放都是2欧2 30W的多具体的功率你要拆来看功放IC才知道。

具体怎么接线只能给...功放音响怎么接线图解：红白接DVD,机顶盒,投影机等,上面消停接光纤同轴,等中间接音箱中置环绕,奔腾音响家庭影院。

求此功放接线图：这是个单声道广播功放,0和16欧是定阻音频输出接16欧喇叭音箱,0和70v和110v是定压音频输出需...我这个功放机要如何接线,上图：图看不清楚, 音源输入AUDIO INPUT 声音输出 AUDIO OUTPUT 话筒 MIC,你...。

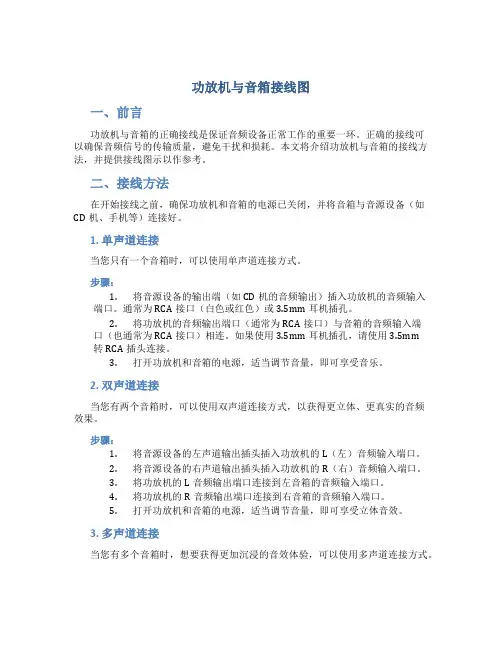

功放机与音箱接线图一、前言功放机与音箱的正确接线是保证音频设备正常工作的重要一环。

正确的接线可以确保音频信号的传输质量，避免干扰和损耗。

本文将介绍功放机与音箱的接线方法，并提供接线图示以作参考。

二、接线方法在开始接线之前，确保功放机和音箱的电源已关闭，并将音箱与音源设备（如CD机、手机等）连接好。

1. 单声道连接当您只有一个音箱时，可以使用单声道连接方式。

步骤：1.将音源设备的输出端（如CD机的音频输出）插入功放机的音频输入端口。

通常为RCA接口（白色或红色）或3.5mm耳机插孔。

2.将功放机的音频输出端口（通常为RCA接口）与音箱的音频输入端口（也通常为RCA接口）相连。

如果使用3.5mm耳机插孔，请使用3.5mm转RCA插头连接。

3.打开功放机和音箱的电源，适当调节音量，即可享受音乐。

2. 双声道连接当您有两个音箱时，可以使用双声道连接方式，以获得更立体、更真实的音频效果。

步骤：1.将音源设备的左声道输出插头插入功放机的L（左）音频输入端口。

2.将音源设备的右声道输出插头插入功放机的R（右）音频输入端口。

3.将功放机的L音频输出端口连接到左音箱的音频输入端口。

4.将功放机的R音频输出端口连接到右音箱的音频输入端口。

5.打开功放机和音箱的电源，适当调节音量，即可享受立体音效。

3. 多声道连接当您有多个音箱时，想要获得更加沉浸的音效体验，可以使用多声道连接方式。

步骤：1.根据功放机的多声道输出端口数量，依次将音箱连接到相应的端口上。

通常为RCA插口。

2.打开功放机和音箱的电源，适当调节音量，即可享受多声道环绕音效。

三、接线图示以下是各种连接方式的接线图示供您参考：1. 单声道连接音源设备──── 功放机──── 音箱2. 双声道连接┌─────────┐音源设备───┤ 功放机├──── 音箱（L）├─────────┤└─────────┘┌─────────┐音源设备───┤ 功放机├──── 音箱（R）├─────────┤└─────────┘3. 多声道连接┌─────────────────┐音源设备───┤ 功放机├──── 音箱（FL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（FR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（C）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SW）├─────────────────┤└─────────────────┘四、总结正确的功放机与音箱接线能够提供高质量的音频传输和更好的音乐体验。

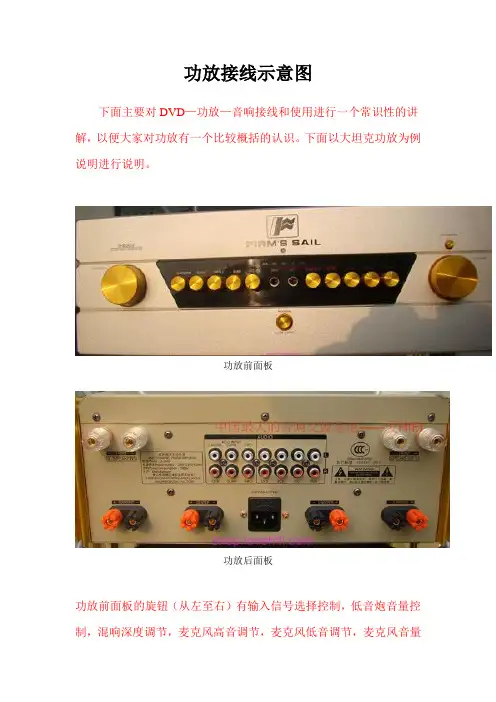

功放接线示意图下面主要对DVD—功放—音响接线和使用进行一个常识性的讲解，以便大家对功放有一个比较概括的认识。

下面以大坦克功放为例说明进行说明。

功放前面板功放后面板功放前面板的旋钮（从左至右）有输入信号选择控制，低音炮音量控制，混响深度调节，麦克风高音调节，麦克风低音调节，麦克风音量控制，整机电源开关，麦克风输入插座1，麦克风输入插座2，环绕声音量控制，中置声道音量控制，主声道低音控制，主声道高音控制，主声道左右平衡控制，主声道音量控制，等响选择或桥接选择开关。

首先，我们先进行接线，将DVD(音源)，功放，音响，之间相连，在连接之前我们注意！要将功放前面板的旋钮依次调到最低音量，也就是全部向左拧。

接线篇接线方式分为，模拟信号（2声道）输出和5.1声道输出喇叭线音频线5.1声道输出接线两种线材，音频线和喇叭线，音频线用于连接DVD（音源）与功放，喇叭线用于连接功放与音响这种是家庭影院较多使用的方式，先把DVD与您的电视相连接：电视与DVD的连接，只需一根音频线，一端插在电视后边的黄色插口（标识大多为：视频音频输入），另一端插在DVD后面板的黄色插口（标识为：TV OUT）再将DVD与功放相连，音频线的一段有两个颜色的接头（红白），先将音频线一端插在DVD的后接口面板上DVD后面板输出接口处共有6个接口，依次是FRONT LR -------------------------(前置主音箱接口)REAR LR----------------------------（环绕接口）CENTER----------------------------（中置接口）SUBWOOFER---------------------（低音炮接口）5.1声道接线，需要将音频线依次插入这三组接口，音频线的另一端我们也要插入对应功放的三组接口内（DVD）FRONT L 连接（功放）FRO白色接口（DVD）FRONT R 连接（功放）FRO红色接口（DVD）REAR L 连接（功放）SURR白色接口（DVD）REAR R 连接（功放）SURR红色接口（DVD）CENTER连接（功放）CEN接口（DVD）SUBWOOFER 连接（功放）S-WOOFER接口如果都依次对应插完，那就已经成功将DVD与功放连接上了。

功放的输出
在MONO状态下,输入信号接CHA或者CH1,两个输出通道分别接两路音箱即可;此时,功放的两个放大通道处理相同的信号,输出也是一样的;
功放的模式开关处于“MONO”单声道模式,音箱的接法同"立体声".即左右音箱各接左右声道的+-接线柱.
1.立体声模式STEREO;将功率放大器左右声道的输出红和黑接线分别与左右音箱的红和黑接线柱连接,分别从功率放大器的左右声道输入接口输人音频信号,用功率放大器左右声道电位器分别控制左右声道音箱音量;
2.桥接单声道模式BRIDGE;将功率放大器的两个输出红接线柱与音箱连接,但在桥接模式中,功放的输出阻抗增加一倍,功率增加3倍多不到4倍理论值是4倍;优点是：输入与输出都是平衡式,功率增大;缺点：输出阻抗增加;功放桥接多用于需要大功率的低音音箱;
3.并联单声道模式parallel;在这种模式下,功放的输出阻抗减少1倍,功率增加1倍;现在的低阻大功率音箱大多采用此种接法;功率放大器不同的品牌接法各有差异并联单声道模式parallel功率放大器的两个输出红接线柱用路线连接,然后将一个红端和一个黑端作为输出端子与音箱连接,从功率放大器的左声道输入接口输入音频信号,右声道接口空着不接,用功放的左声道电位器控制音箱的音量.。

功放知识点总结大全图一、功放的基本结构功放又称为电子放大器，是一种用来放大音频信号的设备。

它的基本结构包括输入端、放大器电路、输出端和电源供应四个部分。

1. 输入端：功放的输入端接收来自音频源的信号，一般是通过 RCA 插孔或者平衡接口的方式连接。

这部分主要负责将音频信号输入到功放的放大器电路中。

2. 放大器电路：放大器电路是功放的核心部分，它负责对输入的音频信号进行放大处理，增加信号的电压、电流或者功率。

放大器电路一般由电子管或者晶体管组成，其中晶体管功放一般被用于家用音响系统中，而电子管功放则在专业音响系统中被广泛使用。

3. 输出端：功放的输出端负责将放大后的音频信号输出到音箱或者耳机等设备中。

输出端一般采用扬声器端子、耳机插孔或者其他类型的接口。

4. 电源供应：功放的电源供应部分提供电流和电压，为功放的放大器电路和其他部分提供工作所需的电能。

二、功放的工作原理功放的工作原理主要依赖于其放大器电路。

放大器电路一般包括输入级、中间级和输出级，它们分别负责对输入的音频信号进行不同程度的放大处理。

1. 输入级：输入级通常包括输入端口、电容、电阻和放大器，其主要作用是对输入的音频信号进行初步的放大处理，并将信号送入中间级。

2. 中间级：中间级一般包括相位分裂器、演示器和功率放大器，并且设置了音量控制，而中间级的主要作用是对输入级放大后的信号进行进一步的放大和调整。

3. 输出级：输出级是功放的最后一级，其主要作用是对中间级放大后的音频信号进行最终的放大和输出。

三、功放的分类功放主要有两种分类方式，一是按照使用场合的不同，二是按照放大器电路的不同。

1. 根据使用场合的不同，功放可以分为家用功放和专业功放。

家用功放一般用于家庭音响系统，专业功放则主要应用于专业音响系统中，如舞台演出、音乐会等。

2. 根据放大器电路的不同，功放可以分为晶体管功放和电子管功放。

晶体管功放主要特点是功率大，稳定性高，功率效率高，因此在家用音响系统中使用较为广泛；电子管功放则以其柔和、温暖的音色和优秀的音质而备受青睐。

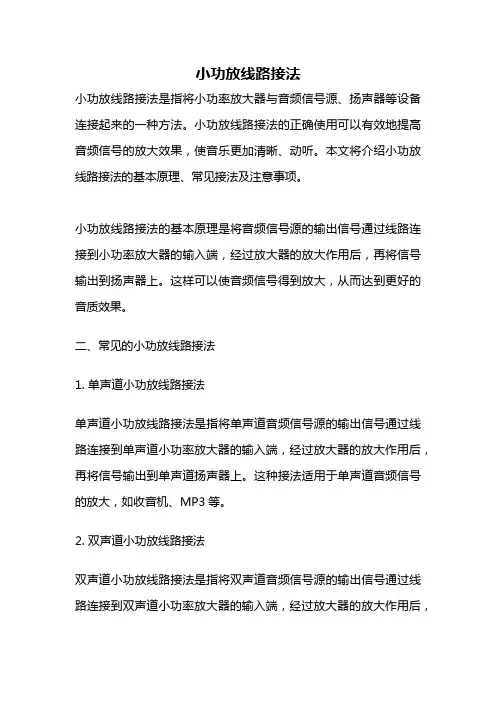

小功放线路接法小功放线路接法是指将小功率放大器与音频信号源、扬声器等设备连接起来的一种方法。

小功放线路接法的正确使用可以有效地提高音频信号的放大效果，使音乐更加清晰、动听。

本文将介绍小功放线路接法的基本原理、常见接法及注意事项。

小功放线路接法的基本原理是将音频信号源的输出信号通过线路连接到小功率放大器的输入端，经过放大器的放大作用后，再将信号输出到扬声器上。

这样可以使音频信号得到放大，从而达到更好的音质效果。

二、常见的小功放线路接法1. 单声道小功放线路接法单声道小功放线路接法是指将单声道音频信号源的输出信号通过线路连接到单声道小功率放大器的输入端，经过放大器的放大作用后，再将信号输出到单声道扬声器上。

这种接法适用于单声道音频信号的放大，如收音机、MP3等。

2. 双声道小功放线路接法双声道小功放线路接法是指将双声道音频信号源的输出信号通过线路连接到双声道小功率放大器的输入端，经过放大器的放大作用后，再将信号输出到双声道扬声器上。

这种接法适用于双声道音频信号的放大，如电视机、DVD等。

3. 无源音箱小功放线路接法无源音箱小功放线路接法是指将无源音箱的输入端通过线路连接到小功率放大器的输出端，经过放大器的放大作用后，再将信号输出到无源音箱上。

这种接法适用于需要增强音箱音量的场合，如家庭影院、KTV等。

三、小功放线路接法的注意事项1. 线路连接要正确小功放线路接法的线路连接要正确，否则会影响音质效果。

一般来说，音频信号源的输出端应连接到小功率放大器的输入端，放大器的输出端再连接到扬声器或无源音箱的输入端。

2. 电源要稳定小功放线路接法需要稳定的电源供应，否则会影响放大器的工作效果。

建议使用稳定的电源适配器或电池供电。

3. 音量要适中小功放线路接法的音量要适中，过大的音量会影响音质效果，过小的音量则无法达到放大的效果。

建议根据实际情况调整音量大小。

4. 防止干扰小功放线路接法容易受到外界干扰，如电磁干扰、射频干扰等。

5.1家庭影院布线之音响如何接线（图文教程）5.1家庭影院布线之音响如何接线（图文教程）_家庭影院十万个为什么_家庭影院网现在越来越多的家庭不满足于电视机的低劣音质，考虑另外购买家庭影院音响器材了，不知道大家是不是都会正确的连接家庭影院呢?之前我们的一篇文章曾经介绍过家庭影院如何布线：《家庭影院装修布线图文教程》，今天我们详细介绍一下家庭影院器材布线过程中音响器材到底如何连接。

1、首先是确定音箱的位置，家用5.1系统的话是分左、右主扩音箱，中置音箱，左、右环绕音箱，低音炮。

左右主扩安装在电视机两侧一边一个;中置音箱放在中间，可以在电视机下面也可以挂在电视机上面;左右环绕在沙发后面左右两头，一边一个;低音炮位置无所谓，放到不碍事的地方就可以了2、音箱位置确定好后，把音箱安装到位，然后连接音箱线材，左中右音箱和环绕音箱一般都是卡线，有些是接线端子，分清正负红正黑负，把线卡紧;有源低音炮是用莲花头的信号线直接连到功放上3、音箱端线接好后就要往功放上接线了，功放上有5个声道的功率输出，分别对应左中右，环绕5只音箱，有源低音输出对应低音炮4、连接好后就要连接信号了，把高清电视盒，DVD，硬盘播放器等播放设备连到功放的HDMI输入上，从功放的HDMI输出连接到电视机上5、这样基本上就完成了，当然了要把电视机的音量关掉，因为HDMI传输的有音频信号，不关掉电视也可能会出音了呵呵。

好了，大功告成，在家看电影吧END、注意事项：音箱线材可以装修房子的时间走到墙里面，这样会美观不少，更多家庭影院组建知识敬请关注中国家庭影院网《从入门到精通家庭影院知识一站式导航》专题。

ONKYO这个品牌在AV功放届可是老大级别的。

这种AV 功放就是功能太多。

我们公司的小弟干了3年了，拿个新机器都接不响，说明书有没有中文，我们都是上门培训的。

有下列可能会导致不响：1.MUTE这个键是静音键，按下一般是不会响了。

如果你的面板上有个红色的圈圈估计就是MUTE了。

车载音响接线方案图解简介车载音响系统是车辆中的重要组成部分，提供了驾驶者和乘客的娱乐和舒适体验。

为了正确安装和连接车载音响系统，需要了解正确的接线方案。

本文将通过图解的方式介绍常见的车载音响接线方案，帮助用户正确安装和配置车载音响系统。

概述车载音响系统的接线包括主机接线、扬声器接线和音频输入接线三个方面。

主机接线主要涉及电源接线和音频信号接线，扬声器接线涉及连接扬声器和外设设备，音频输入接线主要涉及音频信号的输入源。

车载音响接线方案图解主机接线车载音响系统的主机接线是连接音响主机与车辆电源和音频信号源的重要步骤。

以下是主机接线的示意图。

主机接线示意图1. 连接电源线- 首先，找到车辆的电源接口，通常位于车辆仪表盘或中控台上。

- 将音响主机的电源线连接到车辆电源接口上。

- 确保电源线连接牢固且没有松动。

2. 连接音频输入线- 根据音频输入接口的类型，选择对应的音频输入线缆。

- 将音频输入线缆的一端连接到音响主机的音频输入接口。

- 将另一端连接到音频信号源，如手机、MP3播放器等。

扬声器接线车载音响系统的扬声器接线是将音频信号输出到扬声器的关键步骤。

以下是扬声器接线的示意图。

扬声器接线示意图1. 连接正负极线- 将音响主机的正极线连接到扬声器的正极接口。

- 将音响主机的负极线连接到扬声器的负极接口。

2. 连接扬声器和外设设备- 连接扬声器和外设设备，如低音炮、信号放大器等，以改善音响效果。

- 根据设备的接口类型选择对应的连接线缆。

- 将连接线缆的一端连接到扬声器或外设设备。

- 将另一端连接到音响主机的扬声器输出接口。

功放音频输入接口图解及其用途详细介绍【图】功放音频输入接口图解及其用途详细介绍【图】在功放机上有着各种各样，各种用途的接口。

那么在这些接口中，功放音频输入接口有哪些呢？今天，笔者就来详细解答功放功放音频输入接口图解及其用途详细介绍。

【高清时代功放】在功放机上有着各种各样，各种用途的接口。

那么在这些接口中，功放音频输入接口有哪些呢？今天，笔者就来详细解答功放功放音频输入接口图解及其用途详细介绍。

1、数字音频输入接口COAXIAL同轴接口其中CBL/SAT是卫星接收/机顶盒(有线电视)的输入源接口，2号接口则是我们在连接DVD时的音频输入接口。

同轴接口主要作用是用来音频输出。

其有着这些特点特点：HD音频输出，可输出数字信号到功放，进行外部音频解码；同轴也是数字输出的一种，但是在功放机上的设置没有光纤来得方便；同轴输出的是数字音频信号，一般是连接外置的解码器或功放；然后由解码器或功放向扬声器输出模拟音频信号，得到完美的5.1或7.1的音质。

OPTICAL光纤接口电视机有光纤输出时可以接1号口，2号则是接CD机。

OPTICAL接口即光纤接口。

光纤接口是如今已经不长用了，它是一种音频输出方式，连接光纤线进行音频传输，目前大多数DVD影碟机、蓝光播放机都具有光纤输出端子，电视上的光纤输出可以连接家庭影院系统，输出更为出色的音质效果。

2、PHONO 模拟音频输入接口PHONO 模拟音频输入接口专用于接入模拟唱盘机，高阻抗接口。

PHONE是模拟唱盘接口，一般还有CD、VDP接口等，这里边除了PHONE是高阻抗接口只能接LP模拟唱盘，其他的几个都是可以互换的比如说CD机接到VTR口，或是录像机接到VDP口上都没有关系，只要用信号切换按键做相应的切换就可以了。

3、模拟音频输入接口PHONO右侧，同样是模拟音频输入接口，可以接入卫星电视、DVD、蓝光机、游戏机、CD机以及多媒体播放器。

这几个接口对应不用用途的机器，可以将电视、DVD、蓝光机等器械的声音输入进入功放机，再有功放机机处理输出至音箱，从而将这些器材的声音加工放大等。

功放输出接线端子的正确连接方法目前，用于公共广播系统的功率放大器有二种：一种是定阻式输出，比如输出端电阻为250Ω，要求连接多个负载扬声器时，必须通过阻抗变换器计算、搭配，来保证多个负载扬声器并联以后阻抗等于或接近250Ω，以达到最佳匹配。

另一种是定压式输出，国际通用标准为输出100V或70V，国内某些产品输出为120V。

由于每只广播用扬声器都已配备了根据自身功率大小而确定的变压器，因此使用定压式输出功率放大器连接多个负载扬声器，只需像安装照明灯泡那样，一一并联，连接方便，故而已成为公共广播系统设备配置的定式。

采用定压式输出的功率放大器，通常在其后背板上都有100 V、70V、0V接线端子，供不同功率输出之用。

那么，我们在工程中应该如何正确连接呢？下面我们举例说明：工程应用实例一：某写字楼广播系统选用定压式输出的功率放大器，后背板上有100V、70V、0V接线端子，配备的M PC-865 B吸顶扬声器5W输出功率，备有100V变压器。

正确连接方法是：在保证所有吸顶扬声器的负载功率之和不大于功率放大器输出功率的80%的前提下，将所有吸顶扬声器的正、负端分别并接起来，然后连接到功放的0-100V接线端子，这时吸顶扬声器的输出功率为5 W；如果将所有吸顶扬声器的正、负端分别并接起来，连接到功放0 -70V接线端子，这时吸顶扬声器的输出功率降为2.5W。

工程应用实例二：某住宅小区广播系统选用定压式输出的功率放大器，后背板上有100V、70V、0V接线端子，配备的草坪蘑菇音箱15W输出功率，备有70V变压器。

正确连接方法是：在保证所有草坪蘑菇音箱的负载功率之和不大于功率放大器输出功率的80%的前提下，将所有草坪蘑菇音箱的正、负端分别并接起来，然后连接到功放的0-70V接线端子，这时草坪蘑菇音箱的输出功率为15W；如果将所有草坪蘑菇音箱的正、负端分别并接起来，连接到功放0-1 00V接线端子，这时草坪蘑菇音箱的输出功率变为30W。

功率放大器的线路连接步骤功率放大器是音响系统中必不可少的重要组成部分，它的功能是将输入信号放大，以便驱动扬声器播放出高音质的音乐。

为了正确连接功率放大器的线路，需要一定的步骤和技巧。

下面将介绍一些常见的连接步骤，以帮助您更好地理解功率放大器的线路连接方法。

首先，我们需要明确功率放大器的输入和输出接口。

功率放大器通常具有多个输入接口，例如RCA输入、平衡输入、数字输入等。

输出接口则用来连接扬声器。

在进行线路连接之前，先确认功率放大器和其他音响设备的电源已经关闭，并将其与电源插座完全断开。

这是为了防止电流冲击和其他意外情况的发生。

接下来，我们可以根据实际情况选择适当的输入接口。

如果需要将功率放大器与音频播放设备（如CD播放器、MP3播放器）连接，可以选择使用RCA输入接口。

将具有音频输出功能的设备的输出接口与功率放大器的RCA输入接口连接，一般使用双声道RCA线（左声道和右声道）。

如果需要连接平衡输入接口，可以使用平衡线缆。

平衡线缆通常具有三个导体，分别是音频信号的正极，负极和地线。

将音频来源设备的平衡输出接口与功率放大器的平衡输入接口连接，以确保音频信号传输的完整性和抗干扰能力。

对于数字输入接口，如光纤、同轴等，需要将音频源的数字输出端口与功率放大器的数字输入端口连接。

这些接口一般由特定的数字音频线缆连接，确保数字信号的准确传输。

当选择好适合的输入接口后，将线缆的一端插入音频播放设备的输出接口，另一端插入功率放大器的对应输入接口。

插入时要注意接口的对齐，避免强行插入导致损坏。

接下来是连接扬声器。

根据功率放大器的输出规格，选择合适的扬声器，并确保其阻抗与功率放大器输出端口的标称阻抗匹配。

将扬声器的音频线缆的一端插入功率放大器的输出端口，另一端插入扬声器的输入端口。

同样要注意接口的对齐和插拔的稳固性。

当所有线路连接完成后，可以逐步进行功率放大器和扬声器的电源接通。

首先接通功率放大器的电源，并确保其在音量调节器的最小位置。

功放桥接接线方法功放桥接是一种常见的音频系统连接方式，通过桥接连接可以提高功放的输出功率，从而获得更大的音量和更强的动态表现力。

在进行功放桥接时，接线方法是至关重要的，正确的接线方法可以确保系统的稳定性和音质的提升。

下面将介绍几种常见的功放桥接接线方法。

首先，我们来介绍单声道功放的桥接接线方法。

单声道功放桥接时，需要将两台功放的输出端分别连接到喇叭的两个端子上。

在接线时，需要注意将正极和负极正确连接，否则会影响功放的工作稳定性和音质。

接线完成后，还需要调整功放的工作模式，将其设置为桥接模式，以确保两台功放能够正确协同工作。

其次，我们来介绍双声道功放的桥接接线方法。

双声道功放桥接时，需要使用专门的桥接线缆将两台功放连接起来。

在接线时，同样需要注意正负极的连接，确保连接稳固可靠。

接线完成后，需要在功放面板上进行设置，将其切换到桥接工作模式。

在桥接模式下，两台功放将会合并工作，输出更大的功率，提供更强的音频信号。

最后，我们来介绍多声道功放的桥接接线方法。

多声道功放桥接时，需要根据功放的通道数选择合适的连接方式。

通常情况下，可以采用串联或并联的方式进行连接。

在接线时，需要确保每个通道的连接正确无误，避免出现短路或接触不良的情况。

接线完成后，同样需要在功放面板上进行设置，将其切换到桥接模式。

总的来说，无论是单声道、双声道还是多声道功放，桥接接线方法都是十分重要的。

正确的接线方法可以确保功放系统的稳定性和音质的提升，而错误的接线则可能导致功放无法正常工作甚至损坏设备。

因此，在进行功放桥接时，一定要仔细阅读设备的说明书，了解清楚各个接口的作用和连接方式，确保接线正确可靠。

希望本文介绍的功放桥接接线方法对您有所帮助，谢谢阅读！。
