直线度误差

直线度误差的基本概念一、直线度误差的定义直线度误差是指在生产过程中，由于各种因素的影响，直线物体（如导轨、直线轴、平板等）的实际几何形状与理论上的理想直线形状之间的偏差。

这种偏差表现为直线物体在长度方向上的波动、弯曲或扭转变形。

二、直线度误差的来源1. 加工过程中产生的形状误差：在机械加工过程中，由于刀具或夹具的误差、机床调整不当等原因，可能导致直线物体产生各种形状误差。

2. 受载变形：当直线物体受到外力作用时，可能会发生弯曲、扭曲等变形，导致其形状偏离理想直线。

3. 热变形：在某些情况下，由于温度变化导致材料热胀冷缩，也可能对直线度造成影响。

4. 测量误差：在测量过程中，由于测量设备、测量方法等因素的影响，也可能导致测量结果存在误差。

三、直线度误差的表示方法1. 绝对值表示法：该方法将直线度误差表示为某一长度范围内偏差的最大值或最小值。

例如，如果某一长度为100mm的直线物体在全长范围内的最大偏差为0.1mm，则其直线度误差为|0.1mm|。

2. 相对值表示法：该方法将直线度误差表示为某一长度范围内偏差与该长度之间的比值。

例如，如果某一长度为100mm的直线物体在全长范围内的最大偏差为0.1mm，则其直线度误差为0.1mm/100mm=0.001。

四、直线度误差的评定标准为了评估直线度误差的大小，需要制定相应的评定标准。

通常，这些标准是根据实际生产过程中的精度要求和技术条件来确定的。

以下是一些常见的直线度误差评定标准：1. GB/T 1182-2008《形状和位置公差直线度、平面度、平行度、垂直度和倾斜度的定义及公差表》。

该标准规定了直线度等基本形状和位置公差的定义、符号、标注和公差值表。

根据不同的情况，可以选择相应的公差等级和公差值进行评定。

直线度误差的测量直线度误差一般是指机床导轨在全部长度上的实际直线度与理想直线的偏差值，它关系机床的精确度，影响加工工件的质量，对于高精度的数控机床来说，控制直线度误差在允许的范围内就显得更为重要。

直线度误差分为垂直面的直线度误差和水平内的直线度误差两种，这里通常指垂直面的直线度误差。

1、用百分表来打表的方法测量具体步骤见教材相关内容。

测量时应当注意几点:1.百分表的表杆触头要与被测表面垂直，否则会产生测量误差，不是准确的误差值。

2.移动表面要光滑平直，自身的直线度要高。

3.表杆触头起点位置时，转动表盘调整表针对准零位。

2.一般选用框式水平仪和光学自准直仪来测量，检测工具不同，但原理相似。

对于高精度的数控机床，要借助电脑和专用软件进行检测并给予修正。

这里主要介绍常用的水平仪的测量原理和使用方法。

测量直线度误差的水平仪为200 mm×200 mm的框式结构,其精度为0.02 mm/m,即当水平仪放在1m长的垫板上,一端垫起0.02 mm高时,其水平仪中的水泡必定向低端移动一个刻度,如果移动了两个刻度,则表面垫起的高度应为0.04 mm,一般导轨的长度较短,常以200 mm为一测量单位,即直接把水平仪的底面放在被检测的导轨上,由于底面长为200 mm,所以当水平仪上的气泡向低端移动一刻度时,此时水平仪底面两端的高度差应当为200×0.02/1000 mm=0.004 mm,而决不是0.02 mm,这一点应当注意。

3.将被测导轨按200 mm一段分成若干段,从左向右依次测量200 mm长一段两端的高度差,并列表记录。

表中数字正值表示右端高左端低,负值表示左端高右端低,最后按照所测的数值列出误差图形。

从图形中可以看出终点不在纵坐标的零线上,说明导轨的起点和终点不在同一水平线上,这时图形上的直线度误差反映不是真实情况,要想准确地计算直线度误差应当将两端点调成水平,才能得出实际值,否则应当对图形进行技术处理,通常采用技术处理图形的方法较为简单。

直线度误差检测直线度误差检测是指对物体或工件的直线度进行测量和评估的一种方法。

直线度误差是指直线轮廓与理想直线之间的最大偏差。

该参数被广泛应用于制造业、机械工程和精密加工领域，以确保产品的质量和精度。

直线度误差检测通常使用一种被称为直线度测量仪的设备。

这种仪器使用激光或光电原理来测量工件的直线度。

它包括一个测量传感器和一个数据处理单元。

测量传感器负责接收和记录工件上的信号，而数据处理单元则用于计算和评估直线度误差。

在进行直线度误差检测时，首先需要将工件安装在检测设备上，并确保其与测量传感器保持接触。

然后，测量仪器会从工件上获取一系列数据点，这些数据点代表了工件的曲线轮廓。

接下来，数据处理单元会对这些数据点进行分析和处理，计算出工件的直线度误差。

直线度误差的计算通常是通过与理想直线进行比较来完成的。

理想情况下，工件的直线度应该是完美的，即与理想直线重合。

然而，在实际情况中，由于材料、加工和制造过程等原因，工件的直线度可能会存在误差。

因此，直线度测量仪会将工件轮廓与理想直线进行比较，并计算出其之间的最大偏差，即直线度误差。

直线度误差检测的结果通常以数字或图形形式显示出来。

数值结果可以直接表示直线度误差的大小，而图形结果则可以更直观地展示工件的轮廓和误差情况。

根据需要，检测结果可以用于判断工件是否符合预定的标准和要求。

总之，直线度误差检测是一种重要的测量方法，可以帮助确保产品的质量和精度。

通过使用专用的直线度测量仪，我们能够准确地评估工件的直线度误差，并采取相应的措施来改进和优化产品的制造过程。

这对于制造业和精密加工行业来说，具有非常重要的意义。

直线度误差是工件最常见的几何误差之一，对于制造业和精密加工行业来说，它的控制尤为重要。

直线度误差的存在可能会导致制造过程中产生不符合要求的产品，进而影响产品质量和性能。

因此，在生产过程中对直线度误差进行检测和控制是至关重要的。

直线度误差检测的一项重要任务是测量并评估工件的直线度。

直线度误差的测量【知识要点】一、直线度误差①概述直线度是限制被测实际直线对理想直线变动量的一种形状公差。

被限制直线有平面内的直线、直线回转体上的素线、平面与平面的交线和轴线等。

②分类根据零件的功能要求不同，可分别给出在给定平面内、给定方向上和任意方向上的直线度要求三种类型。

⑴给定平面内直线度在给定平面内的公差带为间距等于公差值t的两平行直线所限定的区域。

如下右图标注的含义是表示被测表面的素线必须位于平行于投影面而且距离为公差值0.1mm的两平行直线内。

⑵给定方向上直线度在给定方向上的公差带为间距等于公差值t的两平行平面所限定的区域。

如下右图标注的含义是表示三棱尺的棱线必须位于箭头所示方向且距离为公差值0.1mm的两平行平面内。

⑶任意方向上直线度在任意方向上的公差带为直径等于公差值t的圆柱面所限定的区域。

如下右图标注的含 的圆柱体轴线必须位于直径为公差值0.08mm的圆柱面内。

义是d二、几何误差测量步骤①根据误差项目和测量条件确定测量方案，然后根据方案选择测量器具、并确定测量基准。

②进行测量，得到被测实际要素的有关数据。

③进行数据处理，得到几何误差。

三、直线度误差的检测方法1、打表法测量打表法即将被测零件、表架、百分表等，以一定方式支承在工件台上，测量时使百分表与被测工件产生相对移动，读出数值，从而进行误差测量。

①百分表百分表（如图所示）是一种精度较高的比较量具。

它只能测出相对数值，不能测出绝对值，主要用于检测工件的几何形状和位置误差（如圆度、平面度、垂直度、跳动等），也可在机床上于工件的安装找正。

另外百分表具有防震机构，使用寿命长，精度可靠。

②测量步骤⑴清洁零件测量表面、工作台及百分表触头等。

⑵将工件和检测仪器安装在偏摆仪上。

⑶调整百分表，使其测头垂直压在被测表面，并具有1~2圈压缩量。

⑷沿被测件的轴线方向移动百分表架。

⑸记录指示针最大与最小读数。

⑹然后把被测工件转过900度，重复上述步骤进行打表测量。

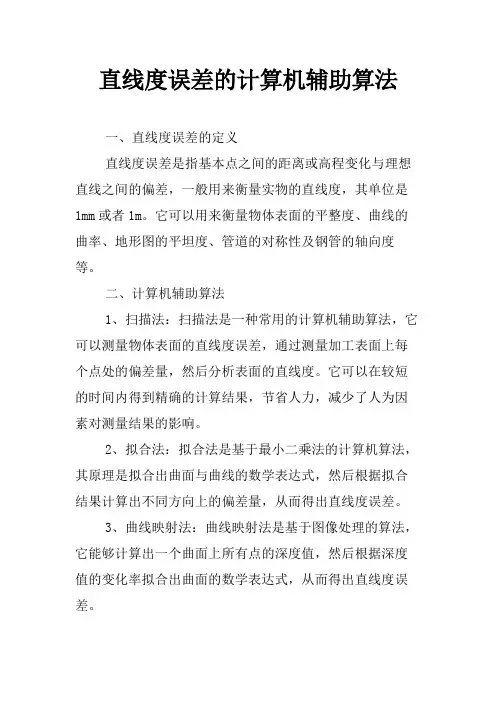

直线度误差的计算机辅助算法
一、直线度误差的定义
直线度误差是指基本点之间的距离或高程变化与理想直线之间的偏差，一般用来衡量实物的直线度，其单位是1mm或者1m。

它可以用来衡量物体表面的平整度、曲线的曲率、地形图的平坦度、管道的对称性及钢管的轴向度等。

二、计算机辅助算法
1、扫描法：扫描法是一种常用的计算机辅助算法，它可以测量物体表面的直线度误差，通过测量加工表面上每个点处的偏差量，然后分析表面的直线度。

它可以在较短的时间内得到精确的计算结果，节省人力，减少了人为因素对测量结果的影响。

2、拟合法：拟合法是基于最小二乘法的计算机算法，其原理是拟合出曲面与曲线的数学表达式，然后根据拟合结果计算出不同方向上的偏差量，从而得出直线度误差。

3、曲线映射法：曲线映射法是基于图像处理的算法，它能够计算出一个曲面上所有点的深度值，然后根据深度值的变化率拟合出曲面的数学表达式，从而得出直线度误差。

4、三维测量法：三维测量法是一种以机械测量方式进行的算法，它可以测量出曲面的三维坐标，然后根据坐标的变化率计算出表面的直线度误差。

三、结论
直线度误差是一种衡量实物表面的直线度精度的指标，它可以应用于检测实物表面的平整度、曲线的曲率、地形图的平坦度、管道的对称性及钢管的轴向度等。

计算机辅助算法是测量直线度误差的重要方法，如扫描法、拟合法、曲线映射法及三维测量法等，它们都可以在较短的时间内得到准确的测量结果，可以有效提高测量精度，减少人为因素对测量结果的影响。

直线导轨直线度误差范围
直线导轨直线度误差范围是指导轨上平台在其行程上进行直线运动时，平台相对于导轨的直线度误差的范围。

一般来说，直线导轨直线度误差范围可以通过以下几种方式进行描述：
1. 最大偏差：表示平台相对于导轨的最大直线度误差，通常以毫米或微米为单位进行衡量。

2. 平均偏差：表示平台相对于导轨的平均直线度误差，通过将平台行程上的直线度误差进行平均计算得到，同样以毫米或微米为单位。

3. 标准偏差：表示平台相对于导轨的直线度误差的离散程度，通过计算平台行程上的直线度误差与平均偏差的差的平方的平均值得到，同样以毫米或微米为单位。

需要注意的是，直线导轨的直线度误差范围可能会受到多种因素的影响，如导轨的制造工艺、使用环境的温度、湿度等。

因此，在选择和使用直线导轨时，需要根据实际需求和精度要求来合理评估直线度误差范围。

直线度误差准直测量方法
直线度误差是指工件轴线与参考直线之间的偏差。

直线度误差准直测量方法是通过使用专门的测量仪器和方法来测量和评估工件的直线度误差。

常用的直线度误差准直测量方法有以下几种：
1. 双平台法：使用两个平台，将工件夹在中间，通过观察工件在两个平台上的接触点来评估直线度误差。

如果接触点在平台上移动，则说明工件轴线不直。

2. 投影法：通过将工件投影到平面上并观察投影图案来评估直线度误差。

常用的方法包括使用投影仪、光电测量仪或激光干涉仪等设备。

3. 三点法：在工件的两个端点和中间点处测量工件的高度，并通过比较这三个点的高度差来评估直线度误差。

4. 游标卡尺法：使用游标卡尺或千分尺等工具，在工件的不同位置上测量其直径或宽度，并比较这些测量值来评估直线度误差。

5. 平板法：将工件放置在平板上，通过观察工件与平板的接触情况来评估直线度误差。

这些方法中，常用的是双平台法、投影法和三点法。

具体选择哪种方法取决于工件的形状、尺寸和测量要求。

使用这些方法
进行直线度误差准直测量时，需要注意选择合适的测量仪器和仔细操作，以确保测量结果的准确性和可靠性。

直线度误差的评定方法直线度误差(line quality error)是指直线上一点到另一点的距离与直线上所有点的距离之比的平方根的平均值小于或等于1/2。

在计算机图形学、计算机辅助设计(CAD)、地理信息系统(GIS)、运动图像处理、医学影像分析等领域中,直线度误差是一个重要的测量和评估标准。

本文将介绍直线度误差的评定方法,并拓展相关知识。

一、直线度误差的评定方法1. 几何法几何法是最常用的直线度误差评定方法之一。

该方法基于直线上的点、线、面及其相互关系。

首先,计算直线上所有点的距离,然后计算直线上所有点的相对距离。

最后,计算平均值和标准差,即可得到直线度误差。

2. 光线法光线法是利用光线的传播规律计算直线度误差的方法。

该方法将直线上的一个点作为光线起点,将光线分成两条光线,一条光线经过直线上的所有点,另一条光线经过直线上的少数点。

计算两条光线的交点与已知点的距离,然后计算平均值和标准差,即可得到直线度误差。

3. 人工神经网络法人工神经网络法是一种基于机器学习的方法,可用于直线度误差的评定。

该方法将直线上的所有点作为输入,输出直线度误差的估计值。

该方法采用神经网络模型,通过学习大量数据,估计直线度误差。

二、直线度误差的拓展知识1. 直线度误差与图像质量的关系直线度误差对图像质量有很大的影响。

如果直线度误差较大,图像容易出现模糊、失真等问题。

因此,在图像处理中,常常需要对直线度误差进行评定,以确定图像的清晰度和精度。

2. 直线度误差与测量误差的关系直线度误差也和测量误差有关。

在测量中,如果直线度误差较大,可能会导致测量误差较大。

因此,在测量中,需要对直线度误差进行评定,以确定测量结果的准确性和可靠性。

3. 直线度误差在计算机视觉中的应用直线度误差在计算机视觉中也有重要的应用。

在计算机视觉中,常常需要对图像中的直线进行测量。

直线度误差评定可以用于确定图像中的直线长度和角度等参数,从而提高计算机视觉系统的准确性和可靠性。

实验三直线度误差的测量
一、实验目的
1. 掌握直线度误差的测量原理和数据处理方法。

2. 掌握框式水平仪的使用方法
二、实验仪器
框式水平仪、被测平板
三、测量原理及计量器具说明
常用的框式水平仪，主要由框架和弧形玻璃管主水准器、调整水准组成。

利用水平仪上水准泡的移动来测量被测部位角度的变化。

框架的测量面有平面和V 形槽，V形槽便于在圆柱面上测量。

弧形玻璃管的表面上有刻线，内装乙醚(或酒精) ,并留有一个水准泡，水准泡总是停留在玻璃管内的最高处。

若水平仪倾斜一个角度，气泡就向左或向右移动，根据移动的距离(格数) ,直接或通过计算即可知道被测工件的直线度，平面度或垂直度误差。

四、实验步骤
量出被测表面总长，按桥板节距L将被测平板等分成若干段。

1．将被测件固定定位。

2．根据水平仪工作长度在被测件整个长度上均匀布点，将水平仪放在桥板上，按标记将水平仪首尾相接进行移动，逐段进行测量。

3．测量时，后一点相对于前一点的读数差就会引起汽泡的相应位移，由水准器刻度观其读数（后一点相对于前一点位置升高为正，反之为负）。

正方向测量完后，用相同的方法反方向再测量一次，将读数填入实验报告中。

4．将两次测量结果的平均值累加，用累积值作图，按最小区域包容法，求出直线度误差值f。

5．将计算结果与公差值比较，作出合格性结论。

思考题
1. 评定形状误差时应遵循什么原则？
2. 用作图法求解直线度误差值时，总是按平行于纵坐标计量，而不是垂直于两条平行包容直线之间距离，原因何在？。

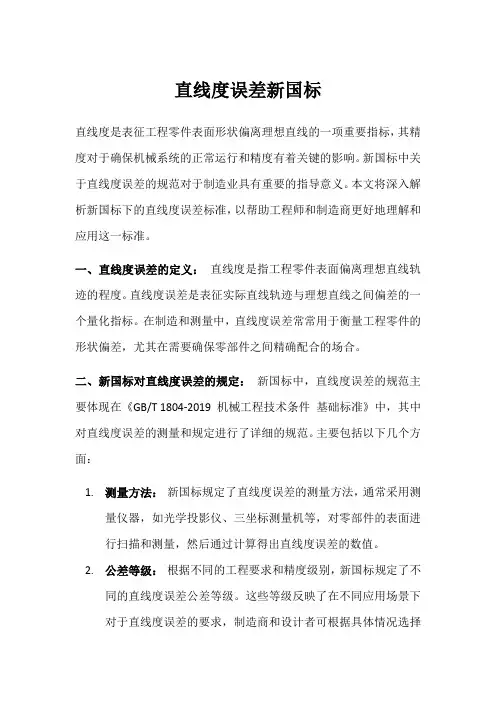

直线度误差新国标直线度是表征工程零件表面形状偏离理想直线的一项重要指标，其精度对于确保机械系统的正常运行和精度有着关键的影响。

新国标中关于直线度误差的规范对于制造业具有重要的指导意义。

本文将深入解析新国标下的直线度误差标准，以帮助工程师和制造商更好地理解和应用这一标准。

一、直线度误差的定义：直线度是指工程零件表面偏离理想直线轨迹的程度。

直线度误差是表征实际直线轨迹与理想直线之间偏差的一个量化指标。

在制造和测量中，直线度误差常常用于衡量工程零件的形状偏差，尤其在需要确保零部件之间精确配合的场合。

二、新国标对直线度误差的规定：新国标中，直线度误差的规范主要体现在《GB/T 1804-2019 机械工程技术条件基础标准》中，其中对直线度误差的测量和规定进行了详细的规范。

主要包括以下几个方面：1.测量方法：新国标规定了直线度误差的测量方法，通常采用测量仪器，如光学投影仪、三坐标测量机等，对零部件的表面进行扫描和测量，然后通过计算得出直线度误差的数值。

2.公差等级：根据不同的工程要求和精度级别，新国标规定了不同的直线度误差公差等级。

这些等级反映了在不同应用场景下对于直线度误差的要求，制造商和设计者可根据具体情况选择适当的等级。

3.零件的测量位置：新国标规定了直线度误差的测量位置，通常是在零部件的特定截面或轮廓上进行测量。

这有助于更准确地了解零部件表面的直线度状况。

三、直线度误差的应用案例：以新国标规范为基础，直线度误差的应用案例可以涉及到各种机械零部件，如轴、滑块、导轨等。

在实际生产中，工程师可以根据所需精度和应用要求，选择适当的直线度误差公差等级，并采用合适的测量方法来评估零部件的直线度。

例如，对于需要高精度配合的轴承零部件，工程师可以选择较高的直线度误差公差等级，以确保轴承的装配精度。

而对于一些一般要求的机械连接零件，可以选择较低的公差等级，以降低制造成本。

四、直线度误差的挑战与展望：在实际应用中，直线度误差的测量和控制仍然面临一些挑战，如测量设备的精度、环境条件对测量的影响等。

直线度误差的实验报告直线度误差的实验报告引言直线度误差是衡量物体表面平直程度的一个重要参数。

在工程领域中，直线度误差的大小直接影响着零件的质量和精度。

因此，准确测量和评估直线度误差是非常关键的。

本实验旨在通过实际测量和分析，探究直线度误差的产生原因和测量方法。

实验方法1. 实验仪器和材料准备本实验所需的仪器和材料包括：直线度测量仪、测量标准件、卡尺、测量软件等。

2. 实验步骤（1）将待测物体放置在直线度测量仪的工作台上，并固定好。

（2）使用卡尺等工具，确定测量起点和终点，并在待测物体上做好标记。

（3）启动测量软件，按照仪器说明进行测量参数的设置。

（4）将测量仪的测头沿着待测物体的表面移动，确保测量仪能够覆盖整个测量范围。

（5）完成测量后，保存测量数据，并进行数据分析和处理。

实验结果与分析1. 直线度误差的测量结果经过一系列的测量操作，我们得到了待测物体的直线度误差测量结果。

以某零件为例，测量结果如下：测量点直线度误差（mm）1 0.022 0.033 -0.014 0.005 0.022. 直线度误差的分析通过对测量结果的分析，我们可以得出以下几点结论：（1）直线度误差的产生原因主要包括工艺、材料和设备等因素的综合影响。

例如，加工过程中的切削力、热变形等都会对零件的直线度产生影响。

（2）直线度误差的测量结果呈现出一定的波动性，这是由于测量仪器本身的精度以及测量过程中的人为误差所致。

（3）测量数据中的正负值表示了待测物体表面的凸出和凹陷情况。

正值表示凸出，负值表示凹陷，而接近于零的数值则表示表面相对平直。

3. 直线度误差的影响直线度误差的大小直接影响着零件的质量和精度。

具体来说，直线度误差较大的零件在装配和使用过程中容易产生摩擦、卡阻等问题，从而影响整体性能。

因此，在工程设计和制造过程中，需要对直线度误差进行严格控制和评估。

结论通过本实验的测量和分析，我们对直线度误差有了更深入的了解。

直线度误差的产生与工艺、材料和设备等因素密切相关，测量结果的波动性和正负值的表示方式也为我们提供了更多的信息。

实验2-1直线度误差的测量一、实验目的1．通过测量加深理解直线度误差的含义2．掌握直线度误差的测量及数据处理二、实验内容用水平仪按节距法测量导轨在给定平面内的直线度误差三、计量器具及测量原理为了控制机床、仪器导轨或其他窄而长平面的直线度误差，常在给定平面（垂直平面、水平平面）内进行检测。

常用的计时器具有框式水平仪、合像水平仪、电子水平仪和自准直仪等。

使用这类器具的共同特点是测定微小角度的变化。

由于被测表面存在直线度误差，当计量器具置于不同的被测部位时，其倾斜角度就要发生相应的变化。

如果节距（相邻两测点的距离）一经确定，这个变化的微小角度与被测相邻两点的高低差就有确切的对应关系。

通过对逐个节距的测量，得出变化的角度，用作图或计算，即可求出被测表面的直线度误差值。

由于合像水平仪准确度高、测量范围大、测量效率高、价格便宜、携带方便等优点，因此在检测工作中得到了广泛了应用。

图2-1 合像水平仪测量直线度误差1、仪器结构：合像水平仪结构如图2-1（a）所示，主要由微动螺杆5、螺母8、度盘7、水准器2、棱镜1、放大镜3、杠杆4以及具有平面和V形工作面的底6等组成。

主要技术指标：分度值：0.01mm/m最大测量范围：±5mm/m工作面长度：165毫米示值误差：±1毫米／米范围内：±0.01mm/m2、工作原理：测量时将合像水平仪放于桥板上相对不动，再将桥板置于被测表面上。

若被测表面无直线度误差，并与自然水平基准平行，此时水准器的气泡则位于两棱镜的中间位置，气泡边缘通过合像棱镜1所产生的影像，在放大镜3中观察将出现如图2-1b所的情况。

但在实际测量中，由于被测表面安放位置不理想和被测表面本身不直，致使气泡移动，其视场情况将如图2-1c所示。

此时可转动测微螺杆5，使水准器转动一角度，从而使气泡返回棱镜组1的中间位置，则图2-1c中两影像的错移量△消失而恢复成一个光滑的半圆头（图2-1b）。

直线度误差测量实验报告实验目的：1. 掌握测量直线度误差的基本方法和步骤；2. 了解直线度误差的定义、计算和表达方法；3. 熟悉测量仪器的使用和保养方法。

实验装置：1. 三点法测量仪；2. 双平台千分尺；3. 镜座；4. 定位块；5. 试块。

实验原理：直线度误差是指实际直线轨迹与理论直线轨迹间的偏离程度，通常用最大偏离量（Max. deviation）或最大偏离值（Max. deviation value）来表示。

而直线度误差的测量方法主要有：三点法、双平台千分尺法、激光干涉仪法等。

三点法是指通过在测量物体上取三个点并以其中两个点作基准线，再利用第三个点来检测其距离这个基准线的偏差，从而计算直线度误差。

实验步骤：1. 安装试块：将试块安装在镜座上。

2. 安装三点法测量仪：首先将测量仪装在试块上，再调整测量仪的高度和水平，使其稳定且垂直于试块表面。

然后，将定位块移至试块表面上并压紧，以保证定位块和试块表面平行。

3. 测量基准线：选择试块上两点作为基准线，并用双平台千分尺测量其距离。

将将测量仪放置在该基准线的中点上，并将其调整垂直于基准线。

4. 测量误差：将测量仪沿着基准线移动，同时记录另一个点到基准线的距离。

重复该过程数次，并计算最大偏离量或最大偏离值。

实验结果：经过反复测量，本组实验数据如下：| 点号 | 到基准线的距离（mm） ||------|----------------------|| P1 | 0.03 || P2 | 0.06 || P3 | 0.02 || P4 | 0.05 || P5 | 0.04 |通过计算可得，最大偏离量为0.06mm，最大偏离值为0.05mm。

实验结论：在三点法测量仪的帮助下，本组实验成功测量出了试块的直线度误差，并得到了较为准确的结果。

根据测量结果，可以得出试块的偏差程度较小，较为符合要求。

在实验过程中，我们也进一步了解了测量仪器的使用和保养方法，为今后的实验工作打下了坚实的基础。

直线度误差的数据处理及程序设计我们需要了解直线度误差的影响因素。

直线度误差通常由多个因素共同引起，包括机械结构的不精确性、测量设备的误差以及环境因素的影响等。

这些因素会导致测量结果与理想值之间存在一定的偏差，进而影响工程项目的准确性和可靠性。

针对直线度误差的数据处理，我们可以采用多种方法。

其中一种常用的方法是最小二乘法。

最小二乘法是一种常见的数据拟合方法，通过最小化观测值与拟合值之间的残差平方和，来确定最佳拟合直线。

具体而言，我们可以使用最小二乘法来拟合观测点与理想直线之间的偏差，从而得到直线度误差的数值表示。

除了最小二乘法，还可以使用其他统计方法来处理直线度误差数据，例如方差分析和回归分析等。

这些方法可以帮助我们分析不同因素对直线度误差的影响程度，从而有针对性地进行优化和改进。

在进行直线度误差的数据处理时，程序设计的重要性不可忽视。

通过编写相应的程序，我们可以自动化地进行数据处理和分析，提高效率和准确性。

程序设计需要考虑到数据的输入、处理和输出等方面，确保数据的完整性和可靠性。

在程序设计过程中，我们可以使用各种编程语言和工具，例如MATLAB、Python和C++等。

这些工具提供了丰富的函数库和算法，可以帮助我们实现直线度误差数据处理的各种功能。

同时，我们还可以根据具体需求进行程序的优化和扩展，以满足不同工程项目的要求。

直线度误差的数据处理和程序设计在工程领域中具有重要的意义。

通过准确地处理直线度误差数据和设计相应的程序，我们可以提高工程项目的准确性和可靠性，从而为社会发展做出贡献。

在未来的工作中，我们应不断探索和研究直线度误差的处理方法和程序设计技术，为工程项目的发展提供更好的支持和保障。
