防抄板加密方案

电路板防抄板措施
电路板是电子设备中不可或缺的组成部分，它的设计和制造对于设备的性能和稳定性至关重要。

然而，随着技术的不断发展，电路板的防抄板措施也变得越来越重要。

防抄板措施旨在保护电路板的知识产权，防止未经授权的复制和仿造。

下面将介绍几种常见的电路板防抄板措施。

材料选择是电路板防抄板的重要一环。

采用特殊材料制造电路板可以增加仿制的难度。

例如，采用高精度的多层堆积板，或者使用特殊的防伪材料，可以有效地提高电路板的防抄板能力。

电路板的设计也是防抄板的重要环节。

设计人员可以通过采用多种技术手段来增加电路板的防抄板能力。

例如，可以在电路板上布置一些虚假的电路元件，增加仿制者的困惑和成本。

此外，还可以采用特殊的布线方式，增加仿制的难度。

物理封装也是电路板防抄板的有效手段之一。

在电路板制造完成后，可以采用特殊的封装技术来保护电路板的知识产权。

例如，可以采用特殊的封装材料，增加仿制的难度。

同时，可以采用特殊的封装工艺，使仿制者难以拆解电路板。

加密技术也可以用于电路板的防抄板。

通过在电路板上加密关键信息，可以有效地防止未经授权的复制和仿造。

例如，可以使用特殊的加密芯片，将关键信息存储在芯片内部，防止被复制。

电路板防抄板措施是保护电路板知识产权的重要手段。

通过选择特殊材料、设计特殊电路、采用物理封装和加密技术等手段，可以有效地提高电路板的防抄板能力。

当然，电路板防抄板也需要不断创新和完善，以应对不断变化的仿制技术。

只有确保电路板的知识产权，才能保障电子设备的安全和可靠性。

如何防止别人抄你的PCB板？
今天看了篇《如何抄板》，现在来谈谈“如何防止抄板”：
1、磨片,用细砂纸将芯片上的型号磨掉.对于偏门的芯片比较管用；
2、封胶,用那种凝固后成固体的胶，将PCB及其上的元件全部覆盖.里面还可故意搞五六根飞线(用细细的漆包线最好)拧在一起,使得抄板者拆胶的过程必然会弄断飞线而不知如何连接.要注意的是胶不能有腐蚀性,封闭区域发热量小；
3、使用专用加密芯片；
4、使用不可破解的芯片，但有成本付出；
5、使用MASK IC,一般来说MASK IC要比可编程芯片难破解得多；MASK(掩膜)：单片机掩膜是指程序数据已经做成光刻版，在单片机生产的过程中把程序做进去。

优点是：程序可靠、成本低。

缺点：批量要求大，每次修改程序就需要重新做光刻板，不同程序不能同时生产，供货周期长。

6、使用裸片,小偷们看不出型号也不知道接线.但芯片的功能不要太容易猜,最好在那团黑胶里再装点别的东西,如小IC、电阻等；
7、在电流不大的信号线上串联60欧姆以上的电阻(让万用表的通断档不响)；
8、多用一些无字(或只有些代号)的小元件参与信号的处理,如小贴片电容、TO-XX的二极管、三极管、三到六个脚的小芯片等；
9、将一些地址、数据线交叉(除RAM外,软件里再换回来)；
10、PCB采用埋孔和盲孔技术,使过孔藏在板内.此方法成本较高,只适用于高端产品，增加抄板难度；
11、使用其它专用定制的配套件；
12、申请专利，鉴于知识产权保护的环境太差，国外最优选的方法在咱们这只能放在最后一条。

最后说一点，任何措施都是只能延迟作案时间，不能杜绝被抄板。

只有找到自身的绝对优势，形成技术断裂点，能够勇敢的开源，才能做成像谷歌这样伟大的公司。

防抄板芯片防抄板芯片（Anti-Cloning Chip）是一种用于增强数据安全性的芯片技术，旨在阻止盗版、复制和非法复制活动。

随着信息技术的快速发展，数据盗用和侵权问题变得越来越突出，防抄板芯片应运而生。

防抄板芯片的主要功能是通过内嵌于芯片内部的加密算法、物理防护和认证机制来保护敏感数据的安全。

它对数据进行加密处理，使得只有获得授权的设备能够解密和访问数据，从而防止非法复制和盗版。

防抄板芯片通常与智能卡、USB设备、存储介质等配合使用，为各种应用场景提供安全保护。

防抄板芯片技术的主要特点是：1. 物理防护：防抄板芯片通常采用物理芯片级的安全保护措施，如硬件密钥存储、芯片封装和防物理攻击技术等，有效防止芯片的物理攻击。

2. 加密算法：防抄板芯片内置先进的加密算法，通过密钥管理、数据加密和解密等技术，确保数据的机密性和完整性。

3. 认证机制：防抄板芯片使用认证机制对设备、用户和数据进行验证和授权。

只有通过认证的设备或用户才能获得访问权限，从而防止非法复制和盗版活动。

4. 安全存储：防抄板芯片具备安全存储功能，可以保存密码、密钥和敏感数据等信息，防止其被非法获取和篡改。

防抄板芯片的应用领域广泛，主要包括：1. 电子支付：防抄板芯片可以应用于智能卡、手机等支付设备，通过加密和认证机制提供安全的支付服务，保护用户的财产安全。

2. 版权保护：防抄板芯片可以应用于数字内容的存储和传输设备，如数码相机、MP3播放器等，保护音视频内容的版权，防止盗版和侵权行为。

3. 企业网络安全：防抄板芯片可以应用于企业网络设备，提供安全的身份认证和访问控制，保护企业敏感数据的安全和机密性。

4. 物联网设备：防抄板芯片可以应用于物联网设备，如智能家居、智能车辆等，通过加密和认证技术，确保设备的安全和可靠性。

防抄板芯片技术在数据安全领域具有重要的应用前景。

随着数据盗用和侵权问题的不断增加，对数据安全的需求越来越迫切。

防抄板芯片作为一种有效的安全保护技术，可以为各种应用场景提供可靠的数据安全保护，推动信息技术的健康发展。

如何防止抄板
现在抄板的工艺十分精密，能完全复制PCBA，现将我用过或了解的一些加密方法提供给大家，但总的说来,加密是相对的,解密才是绝对的.加密只是尽可能地增加解密的成本,使其知难而退。

加密的方法如下：
1、磨片,用细砂纸将芯片上的型号磨掉.对于偏门的芯片比较管用,对常用芯片来说,只要猜出个大概管脚，很容易就对照出真实的芯片了。

2、封胶,用那种凝固后象石头一样的胶(如粘钢材、陶瓷的那种)将PCB及其上的元件全部覆盖.这种做法有一定的弊端,散热效果降低,维修难度加大。

3、使用专用加密芯片,如武汉瑞纳捷的RJGT102（国产芯片成本低）,只要软件不能被反汇编出来,即使把所有信号用逻辑分析仪截获下来也是无法复制的,还得花高昂的成本破解加密芯片。

4、使用不可破解的加密芯片,如武汉瑞纳捷的RJGT201（国产芯片成本低）。

5、使用MASK IC,一般来说MASK IC要比可编程芯片难破解得多,这需要很大的批
量.MASK不仅仅是至MCU,还包括ROM、FPGA和其它专用芯片。

6、使用裸片,看不出型号也不知道接线.芯片的管脚不要太容易猜。

7、多用一些无字(或只有些代号)的小元件参与信号的处理,如小贴片电容、TO-XX的二极管、三极管、三到六个脚的小芯片等,想查出它的真实面目还是有点麻烦的.
8、PCB采用埋孔和盲孔技术,使过孔藏在板内.此方法会增加一定的成本。

9、使用其它专用配套件,如定做的LCD屏、定做的变压器等、SIM卡、加密磁盘等。

10、申请专利.鉴于知识产权保护的环境太差,国外最优选的方法,但是国内只能放在最后。

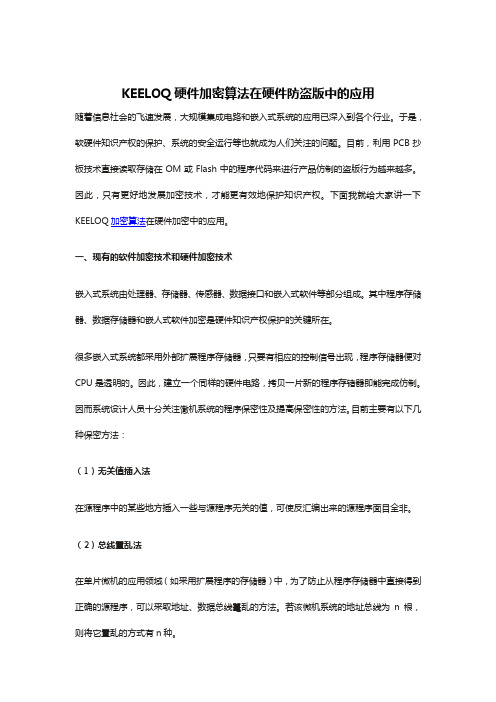

KEELOQ硬件加密算法在硬件防盗版中的应用随着信息社会的飞速发展，大规模集成电路和嵌入式系统的应用已深入到各个行业。

于是，软硬件知识产权的保护、系统的安全运行等也就成为人们关注的问题。

目前，利用PCB抄板技术直接读取存储在OM或Flash中的程序代码来进行产品仿制的盗版行为越来越多。

因此，只有更好地发展加密技术，才能更有效地保护知识产权。

下面我就给大家讲一下KEELOQ加密算法在硬件加密中的应用。

一、现有的软件加密技术和硬件加密技术嵌入式系统由处理器、存储器、传感器、数据接口和嵌入式软件等部分组成。

其中程序存储器、数据存储器和嵌人式软件加密是硬件知识产权保护的关键所在。

很多嵌入式系统都采用外部扩展程序存储器，只要有相应的控制信号出现，程序存储器便对CPU是透明的。

因此，建立一个同样的硬件电路，拷贝一片新的程序存锗器即能完成仿制。

因而系统设计人员十分关注馓机系统的程序保密性及提高保密性的方法。

目前主要有以下几种保密方法：（1）无关值插入法在源程序中的某些地方插入一些与源程序无关的值，可使反汇编出来的源程序面目全非。

（2）总线置乱法在单片微机的应用领域（如采用扩展程序的存储器）中，为了防止从程序存储器中直接得到正确的源程序，可以采取地址、数据总线鼍乱的方法。

若该微机系统的地址总线为n根，则将它置乱的方式有n种。

（3）求复、异或加密将程序存储器里的代码按有效程序代码逐字节求反后存放，或者按同钥匙码异或后的二进制码存放。

这样，解密者直接反汇编将得不到正确的原代码。

以上三种方法虽然有一定作用．但有经验的设计人员经过分析后，仍有很大的破解可能，安全性不够。

（4）外部随机存储器验证法在一外部随机存储器中预先写入一些数据，系统运行时，CPU首先从该存储器读取数据，这些数据可以是CPU执行程序的条件判别依据，也可以是CPU将执行的程序。

如果数据正确，则整个系统髓正常运行；否则系统不能运行。

随机存储器由电池供电，能在掉电后保持数据。

ATSHA204 防抄板加密笔记1.概述防抄板加密2.软件设计2.1.Personalize1.配置configure Zone2.Lock Configure Zone3.Write OTP Zone4.Write keys to data zone5.Lock data zone2.1.1.Confgiure Zone2.1.1.1.Slot configurationData zone 被分为16个slot, 每个slot 32字节. 每个slot可以通过对应的slot configuration byte 来配置权限.2.2.I2C MessageDevice Address: i2c address, default 0x64例如:0xC8, 0x03, 0x07, 0x02, 0x00, 0x00, 0x00, 0x1E, 0x2D解释: 0xC8, 为地址0x64<<1 | write. (write=0, read=1) 0x03, command0x07, count, 包括count字节本身0x02, opcode, read, 参数如下2.2.1.Data对于各个命令有相应的格式.e.g. write message2.3.加密过程1.Perform MAC command2.perform_hash3.验证2.3.1.Perform MAC Command 2.3.1.1.Input messageInput message 由以下部分组成:分别介绍各个部分:Key16个keys在personalize的时候写到data zone的16 slots中, 总共32*16 = 512 字节. 在perform “MAC Command”的时候, input message的first 32 bytes可以选择为data zone的某个slot.注意, 那么在主MCU中需要保存一份同样的keys, 用于perform hashChallengeChallenge 为输入参数. 由主MCU提供.Input message的其他部分根据Param1生成注意, 如果input message中包含opt[0:7], opt[8:10], 那么主MCU需要同样的信息来组成perform hash的input message.2.3.1.2.ResponseThe output of this command is the digest of the input message.2.3.2.Perform hashPerform hash需要在host MCU中来做. perform mac时同样的input message, 作为输入.2.3.3.验证将perform MAC产生的response和perform hash的结果比较.要用到libgcrypt库,1.libgpg-error./configure --host=arm-linux-gnueabihf CC=arm-linux-gnueabihf-gcc--prefix=/mnt/shared/libgpg-error-1.16/src --enable-static2.libgcrypt./configure --host=arm-linux-gnueabihf CC=arm-linux-gnueabihf-gcc --enable-static LIBS=-static --with-gpg-error-prefix=/usr/local使用静态库需要在makefile中指定为静态, 否则会首先调用动态库LIBS =-L/mnt/shared/libgcrypt-1.6.1/src/.libs -static -lgcrypt2.4.KeysPersonalize时读入keys.txt。

防止抄板保护方案是为了保护电路板设计不被非法复制而采取的一系列措施。

以下是几种常见的防止抄板保护方案：
1. 物理加固：采用特殊的材料或者工艺，增强电路板的强度和耐久性，防止被轻易拆解。

2. 电路布局保护：采用复杂的电路布局和设计，增加电路板的复杂度和复制难度。

例如，采用多层布线、高密度布线等方式。

3. 加密技术：使用加密算法对电路板进行加密，使得非法复制者无法获取电路板的完整信息。

4. 芯片保护：使用专用加密芯片、不可破解的芯片、MASK IC等特殊芯片，增加非法复制的难度。

5. 元件保护：在电路板中加入一些无字或只有代号的小元件，如小贴片电容、TO-XX的二极管等，使非法复制者难以识别元件型号和功能。

6. PCB技术保护：采用埋孔和盲孔技术，使过孔藏在板内，增加非法复制的难度。

同时，可以在PCB上故意放置一些干扰元件或布线，迷惑非法复制者。

7. 专利保护：申请专利保护，保护电路板设计的独特性和创新性。

这些措施可以单独或者结合使用，以提高电路板的安全性和保护效果。

需要注意的是，这些措施并不能完全杜绝非法复制，但可以大大增加非法复制的难度和成本，从而降低电路板被盗版的风险。

为什么DX81C04防抄板加密芯片这么好用众所周知，每年的硬件和软件的克隆都会导致数十亿美元的收益损失，从充斥市场的廉价仿冒品到被入侵的智能仪表和泄露的密钥卡系统，类似的事件层出不穷。

在现在大众创业，万众创新的时代中，无论设计的是打印机，智能手机，医疗设备，无人机，广告机，还是很酷的创新产品，或者是墨盒，一次性医疗用品，电池等耗材和配机，企业都将大量的时间，精力和金钱投资于公司的核心技术开发中。

但是，往往对有价值的技术不加以保护，很容易被黑客和仿冒者给窃取，给企业带来巨大的经济损失。

如何做到安全保护企业的核心固件呢？主要考虑这几个重要因素，第一，采用软硬件同时加密的方式，保证产品必须使用公司的核心固件才能够使用，第二，将公司的核心固件存放在加密存储器中，第三，在核心固件进行传输的过程中进行加密。

DX81C04防抄板加密芯片可以一站式的解决客户的这些担忧，它很容易与任何微处理器连接，而且非常小强，几乎可以适应任何设计。

那么，DX81C04是如何的工作的呢，客户只需要把密钥和核心数据存储在DX81C04防抄板加密芯片中，当主系统要求配件或者耗材证明其真伪时，系统的响应取决于根据密钥算出啦的加密结果，如何是错误的应答，则系统拒绝该配件和耗材。

那么市场是有这么多加密芯片，为什么要选择DX81C04呢？DX81C04防抄板加密芯片有几个非常显著的特点1. 每颗芯片通过芯片制造产生全球唯一SN序列号（芯片唯一性）2. 内置56bits的一次性写入用户UID号，可以用来规范自己产品编号，进行生产，出货，串货管理。

（管理产品的出货、串货、售后系统）3. 采用国际通用SHA1算法，128bits密钥长度进行Host认证（高强度的密钥保护系统）4. EEPROM物理访问地址乱序，EEPROM物理数据存储加密。

（客户的核心数据，核心程序的保护系统，即使破掉密钥也无法读出加密数据）5. 独特的密钥安全烧写系统，每颗芯片存放的都是真实密钥在加密过的密钥，破解单颗芯片的密钥只对这颗芯片对应的产品有效，对整个同类型的产品是无效的，依旧无法通过验证滴（超高的安全性，用软硬件结合的方式从根本上解决破解掉单个产品，整个同类型的产品全被破解掉的担忧。

pcb防抄板挖空措施概述及解释说明1. 引言1.1 概述本文将详细介绍PCB防抄板及其挖空措施的概念、原理和应用。

在当前技术日新月异的信息时代，电子产品的设计与制造面临了盗版和抄袭的风险。

对于PCB （Printed Circuit Board）而言，其作为电子产品重要的组成部分，其设计和布线信息往往成为了其他厂商或竞争对手不正当获取的目标。

因此，开发出有效的PCB防抄板技术成为了重要的研究方向之一。

1.2 文章结构本文包括五个主要部分：引言、PCB防抄板概述、PCB挖空措施介绍、PCB挖空措施解释说明以及结论与展望。

在引言部分中，将对全文内容进行简要概述，并介绍文章结构和每个部分所涵盖的内容。

1.3 目的本文旨在全面阐述PCB防抄板及其挖空措施的相关知识，使读者对于此领域有一个清晰而准确的认识。

通过引入PCB防抄板概念及其定义与意义，读者能够更好地理解该技术的应用场景和目标要求。

随后，我们将详细介绍常见的PCB 挖空措施及其特点，并对这些措施对于抄袭行为的影响和效果进行评估。

最后，我们将总结全文的内容并展望未来PCB防抄板技术的发展方向。

2. PCB防抄板概述2.1 PCB防抄板的定义与意义PCB防抄板是指采用各种技术手段保护PCB（Printed Circuit Board）设计文件和电路实现方案不被未经授权的第三方复制或盗用的措施。

在当今竞争激烈的市场环境下，很多公司在开发新产品时需要保护其知识产权，尤其是对于重要的电路设计和布局方案。

通过采用有效的PCB防抄板措施，可以避免他人非法获取和使用相关的电路设计信息，从而保障公司的竞争优势。

2.2 PCB防抄板的应用场景PCB防抄板技术广泛应用于各种领域，特别是那些对知识产权保密性要求较高的行业。

例如，通信设备、计算机硬件、军事装备等领域都需要采取措施确保其电路设计不被敌对势力获取并用于恶意目的。

另外，在一些商业领域中也常见到对产品原创性进行保护，以避免竞争对手复制产品并损害市场份额。
