拾音器的选择与安装维护众所周知拾音器是电吉他的心脏，许多美妙的吉他音乐都是通过拾音器来传达声音的。
不管你的吉他是上万元或者是一千元以下，只要安装了高质量的拾音器，都会让你有意外的惊喜！目前的电吉他拾音器种类繁多，大体上分为主动式拾音器和被动式拾音器两种。
具体又细分为双线圈，单线圈，小双线圈等。
那么，什么是主动式和被动式呢？简单的说，主动式拾音器就是由电池驱动的拾音器，被动式拾音器就是没有电池驱动的拾音器。
主动式拾音器一般以陶瓷磁铁为主要原料，而被动式拾音器是以磁钢磁铁为主要原料.我们先了解了一些简单的拾音器知识，那么造成拾音器音质不同的原因是什么呢？拾音器基本上是由磁铁和绝缘的铜线圈构成的。
磁铁感应琴弦的震动，产生流场。
当琴弦震动时，在拾音器线圈的内部产生了交流电。
交流电从拾音器一直传送到扬声器。
这样美妙的旋律就诞生了！大家都知道拾音器的主要构成部分是磁铁，主要分为磁钢和陶瓷两种。
磁钢主要是由铝，镍，钻构成，这种拾音器音色圆润，柔和，穿透力强，适合演奏BLUSE，JAZZ和POP音乐。
陶瓷是磁铁和稀土的混合物，这种拾音器的寿命更长，这种拾音器的特点是功率强大，但是噪音很小，很适合用来弹奏摇滚乐。
影响拾音器音质还有很重要的一点，就是铜线圈缠绕的圈数。
圈数越多，输岀功率就越大，但是力度变化和高音也相应的减少。
但是圈数如果太少，拾音器的音色又会过于单薄，不浑厚。
这对于拾音器的音色是很关键的一步。
现在，市场上广为流行的拾音器品牌有两种。
一种是SEYMOUR DUNCAN ，一种是EMG。
SEYMOUR DUNCAN 拾音器的音色自然，穿透力强，主要以被动式拾音器为主。
而EMG 追求的是无噪音，输岀功率大，主要以主动式拾音器为主，很多重型摇滚乐手和爵士乐手很喜欢这个牌子的拾音器。
怎样才能选择一款适合你的拾音器呢？要解答这个问题，我们先要知道什么是直流电阻和谐振峰值，这是影响拾音器音色的关键一环。
铜线的粗细和铜线的缠绕圈数两者都对决定直流电阻造成影响。
FISHMAN PRESYS BLEND 301拾音器中文说明Fishman presys blend国内吉他爱好者一般称之为301，这款拾音器价格适中，效果能满足大多数吉他爱好者们的需要，因此在国内比较受追捧，也有不少的吉他上面使用的这款拾音器。
今天我们就给大家介绍一下这款拾音器的使用，这是由原文的英文说明书翻译改动而来的。
虽然是301拾音器的说明，但是拾音器都是大同小异，你可以举一反三，用在别的拾音器上。
拾音器调制快速上手1，控制旋钮的基本设置。
将volume，mic blend 和notch这三个旋钮设置为关闭状态，然后再将bass，middle, 和treble 这三个旋钮调节到正中心位置。
2，接通电源。
将拾音器与音箱或者功放用一条1/4英寸大小的乐器连接线连接起来。
当看到电池指示灯（batt）快速闪动的时候，则表示电源已经正常接通了。
3，正式启动。
将volume 旋钮增大，同时根据你所喜欢的音响效果，适当调整bass，middle 和treble这三个旋钮。
4，与麦克风的混合。
将mic blend旋钮调大，可以让内置麦克风（与拾音器）进行混合。
拾音器控制旋钮功能介绍Volume（音量）:为了获得干琴的清音效果，我们需要将volume这个旋钮尽可能地增大，前提是不能大到失真或者导致声音产生回馈。
Bass（低频）:将这个旋钮增大，可以让我们的吉他音色更加饱和，厚实。
Middle（中频）：将middle旋钮向左调小，然后将音量增大，可以获得一种被“挖空”了的平滑的音色效果。
另外，你也可以将middle旋钮向右边调大（默认是正中心位置），可以让吉他的中音区听起来像被什么东西“紧紧咬住不放”的那种结实的音响效果。
Treble（高频）：调节这个旋钮，可以让你的吉他音色在多乐器的混合演奏中不至于被“淹没”掉。
（调节这个旋钮），可以削减吉他音色的圆润度，同时也可以适当控制音响效果。
Notch（滤波器）：调节notch 这个滤波器控制旋钮，可以移除掉那些很低端，嘈杂的声音回馈。
教你如何安装网络摄像机拾音器，图文教程在有些环境下，不光要进行视频监控，还要同步录音，这就需要在有摄像头的同时，还要接录音设备----拾音器。
下面就来说说如何在网络摄像机上接拾音器原理拾音器在供电状态下通过音频线将采集的音频传输到网络摄像机，共同通过网线传输到硬盘录像机进行音频录制。
拾音器的分类介绍拾音器分为两种：绿头接口和3.5mm拾音器接口外观绿头接口3.5mm音频接口接线绿头接口此类接线比较简单，普通的拾音器一般有三根线，一般是信号线、电源正极，电源负极。
方法如下：A）音频信号线接INB）电源负极接地GC）电源正极接拾音器的供电电源正极3.5mm接口这种拾音器的音频线可以单独或者同时接左/右声道，监控拾音器公共地接音频地，现在主流的网络摄像机都采取此种接线方式。
工具：拾音器、3.5mm音频头、12V直流电源、网络摄像机准备工作网络摄像机带有音频输入插孔的网络摄像机，一般音频插孔标志为Micin/linein。
此篇文章是假设网络摄像机已经处于正常工作状态下，所以，关于网络摄像机不赘述。
拾音器拾音器是采集声音的主要设备，原理可以理解为麦克风+放大器。
一般的拾音器采用三线制、四线制，电源正极、音频信号线(正)、公共地。
以下图中三线制拾音器为例，红线为电源正极，接12V直流电源适配器正极;黄色为音频信号线，接音频插头线中的音频线;黑色为公共地，接12V直流电源适配器负极和音频头地线。
3.5mm音频插头(拾音器原配的没有，需另配)有的插头里面有两根线(这种接线比较明确)，也有的有三根线[其中一根(此处的蓝线)是用不到的，只用红、绿。
12V直流电源适配器(拾音器原配的没有，需另配)一般12v/2A的就足够，这个直接使用跟监控摄像机一样的电源适配器就可以。
具体接法S1接D1，S2接C1和D2，S3接C2，C3直接减掉包好。
每条线的接线如下图所示，音频头插到摄像机的Micin，在硬盘录像机中设置这路摄像机通道开启录音即可。
电吉他的音箱接线步骤电吉他是现代音乐中经常使用的乐器之一，它的声音通过连接音箱来放大和增强。
正确地接线可以确保音箱能够正常工作，并产生清晰、高品质的音效。
在本文中，我们将介绍电吉他的音箱接线步骤，帮助你正确地设置你的音响系统。
一、准备所需材料和工具在进行电吉他音箱接线之前，你需要准备以下材料和工具：1. 一台电吉他2. 一台音箱或扬声器3. 一根6.35mm（1/4英寸）插头电缆4. 一根音频线（可以是1/4英寸到3.5mm插头，或者是1/4英寸到XLR插头）5. 一个音符支架（如果需要）6. 螺丝刀（如果需要拆装音箱）确保你已经准备了以上的材料和工具，接下来我们将按照步骤进行音箱接线。
二、连接电吉他与音箱1. 首先，将一端的6.35mm插头电缆插入你电吉他的输出插孔。
通常情况下，这个插孔位于电吉他的下方或旁边，可能带有一个写着“OUTPUT”或“GUITAR”的标识。
2. 然后，将电缆的另一端插入音箱的输入插孔。
这个插孔通常位于音箱的背面，也可能标有“INPUT”或“GUITAR”。
3. 如果你使用的是音频线而不是电缆，你需要将6.35mm插头电缆的一端插入电吉他的输出插孔，然后将另一端插入音频线的6.35mm插孔。
4. 将音频线的另一端插入音箱的输入插孔。
如果你的音箱只有一个输入插孔，直接将音频线插入即可。
如果你的音箱有多个输入插孔，选择一个你希望使用的插孔，插入音频线。
5. 如果使用的是XLR插头，将一端插入音箱的输入插孔，另一端插入XLR到6.35mm转接头。
然后，将转接头的6.35mm头插入电吉他的输出插孔。
三、调整音箱和电吉他音量1. 打开音箱和电吉他。
调低音箱的音量，以免产生不必要的噪音。
2. 调节电吉他的音量控制旋钮，通常位于电吉他的上方或旁边。
将音量调至低音量位置，以免产生尖锐的噪音。
3. 缓慢地将音箱的音量旋钮调高。
同时，逐渐提高电吉他的音量控制旋钮，直到达到你满意的音量水平。

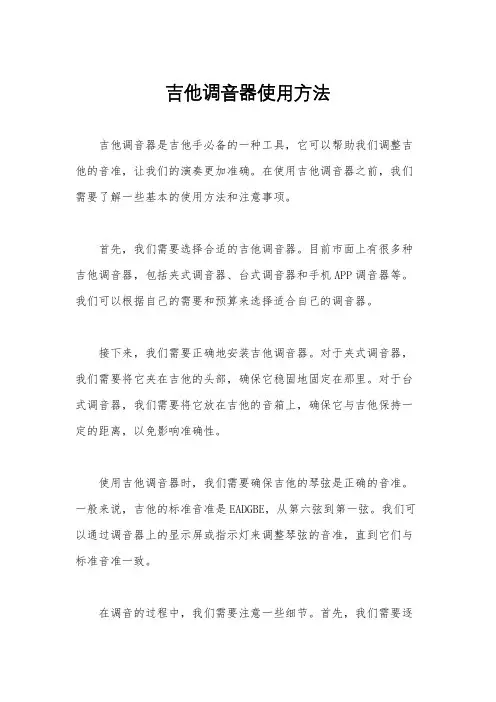

吉他调音器使用方法吉他调音器是吉他手必备的一种工具，它可以帮助我们调整吉他的音准，让我们的演奏更加准确。
在使用吉他调音器之前，我们需要了解一些基本的使用方法和注意事项。
首先，我们需要选择合适的吉他调音器。
目前市面上有很多种吉他调音器，包括夹式调音器、台式调音器和手机APP调音器等。
我们可以根据自己的需要和预算来选择适合自己的调音器。
接下来，我们需要正确地安装吉他调音器。
对于夹式调音器，我们需要将它夹在吉他的头部，确保它稳固地固定在那里。
对于台式调音器，我们需要将它放在吉他的音箱上，确保它与吉他保持一定的距离，以免影响准确性。
使用吉他调音器时，我们需要确保吉他的琴弦是正确的音准。
一般来说，吉他的标准音准是EADGBE，从第六弦到第一弦。
我们可以通过调音器上的显示屏或指示灯来调整琴弦的音准，直到它们与标准音准一致。
在调音的过程中，我们需要注意一些细节。
首先，我们需要逐个调整每一根琴弦，确保它们都是准确的音准。
其次，我们需要轻柔地拨动琴弦，以免影响调音器的准确性。
最后，我们需要耐心地调整琴弦，直到它们与标准音准完全一致。
除了基本的使用方法外，我们还需要注意一些使用吉他调音器的技巧。
首先，我们可以使用调音器上的指示灯来帮助我们调整琴弦的音准。
当琴弦的音准偏高时，指示灯会向右偏移；当琴弦的音准偏低时，指示灯会向左偏移。
通过观察指示灯的位置，我们可以更准确地调整琴弦的音准。
另外，我们还可以使用调音器上的显示屏来帮助我们调整琴弦的音准。
显示屏上会显示出当前琴弦的音高，我们可以根据显示屏上的信息来调整琴弦的音准，使其与标准音准一致。
总的来说，使用吉他调音器并不复杂，但需要一定的耐心和细心。
通过正确地选择和安装吉他调音器，以及掌握一些使用技巧，我们可以更准确地调整吉他的音准，让我们的演奏更加出色。
希望以上内容对您有所帮助，谢谢阅读！。
★图文说明木吉他拾音器的安装，如何让音色更加均衡的奥秘1，很多人问：开口安装拾音器会影响音色吗？答：不会，为什么这么说，这个是个心理的影响，好好的动刀多可惜啊，很多人都想去买原装的电箱，那么我问下，难道原装的电箱是做琴就是天生上去的？在工厂不也是工人安装上去的么？难道我们的水平还不如工人？2，安装拾音器是个纯手工活，初学者可以多学习心得，谨慎开刀等成熟再动工。
3，最核心的技术是雕刻拾音器安装孔，选择的位置和精度如图，记得宁可先开小，不要开大导致安装失败。
4，很多朋友喜欢带调音表的拾音器，甚至是液晶的，那么赛平告诉你，好的拾音器通通不带，甚至连均衡都没有，什么叫好拾音器，好拾音器就是忠实的还原琴本身的音色，什么意思，也就是你把好拾音器装在垃圾琴上它出来的就是正宗的垃圾音色，再换到好琴上，他出来的就是正宗的好音色。
5，我们经常安装会碰到很多问题，比如安装好了输出不均衡，有的弦明显不响等问题怎么解决，那么奥秘就在于下弦枕的形状：平的接触面没有凸型的接触点强6，在输出的焊接问题，火线，地线，屏蔽线，可以插在木吉他音箱上多试验几次，再焊接本次安装使用是拾音器：Fishman aero 吉他：Syairi yd25 安装仅供参考转载请注明出处[本帖最后由我是一片云于 2010-5-26 01:09 编辑]附件1设备准备.JPG(77.75 KB)2010-5-25 22:392工具准备.JPG(63.98 KB)2010-5-25 22:393，测量拾音器长.JPG(61.95 KB)2010-5-25 22:394，测量拾音器宽.JPG(62.67 KB)2010-5-25 22:395，看边缘选择位置.JPG(56.19 KB)2010-5-25 22:396，铅笔计算.JPG(70.22 KB)2010-5-25 22:397，开刀位置.JPG(74.17 KB)2010-5-25 22:398，雕刻注意.JPG(77.23 KB)2010-5-25 22:399，雕刻成功.JPG(62.4 KB)2010-5-25 22:3910，根据形状开口.JPG(83.96 KB)2010-5-25 22:3911，放置完毕.JPG(70.14 KB)2010-5-25 22:3912，松弦.JPG(75.3 KB)2010-5-25 22:3913，拔下弦钉.JPG(71.57 KB)2010-5-25 22:3914，卷弦.JPG(75.06 KB)2010-5-25 22:3915，开琴码洞.JPG(72.43 KB)2010-5-25 22:3916，放置位置.JPG(63.96 KB)2010-5-25 22:3917拔尾钉.JPG(64.1 KB)2010-5-25 22:4618，测量大小.JPG(70.56 KB)2010-5-25 22:4619，尾洞开洞.JPG(64.64 KB)2010-5-25 22:4620，测试安装.JPG(83.19 KB)2010-5-25 22:4621，尾洞完毕.JPG(62.31 KB)2010-5-25 22:4622，焊接工具.JPG(60.82 KB)2010-5-25 22:4623，琴内的布线.JPG(69.41 KB)2010-5-25 22:4624，焊接点和位置.JPG(65.24 KB)2010-5-25 22:4625，焊接完毕.JPG(60.08 KB)2010-5-25 22:4626，降低弦枕高度.JPG(73.64 KB)2010-5-25 22:4627，均匀的奥秘.JPG(58.55 KB)2010-5-25 22:4628，安装压条.JPG(61 KB)2010-5-25 22:4629，安装成功.JPG(67.83 KB)2010-5-25 22:4630，琴内清洁.JPG(67.8 KB)2010-5-25 22:4632，OK.JPG(121.61 KB)2010-5-25 22:46。
很多的朋友看到电箱拾音器首先考虑的就是安装的问题也因为没有接触这方面的操作害怕弄坏掉自己的爱琴得不偿失接下来就和大家探讨一下安全的电箱拾音器改装的一些知识《希望可以给大家帮助互相学习也消除大家购买拾音器之后的安装上的顾虑和后顾之忧！！电箱吉他的改装简解若有更多的疑问请加我Q175225504详情解答第一步：准备改装过程中必用的工具小型电钻一把《 1.2 0.3CM 钻头各一个螺丝刀美工刀20CM直尺中粗砂纸一张电烙铁一个------ 如果没有《也可以拿到修家电那里1分钟搞定》《拾音器主体EQ 输出插头螺丝》本店产品原装整体配带第二步：将要改装拾音器的木琴的琴弦定弦锥琴桥全部拆下！！！第三步：就可以对眼前的木琴进行改装了1 ：侧板的长方形开口首先我们自己制作一个开口的卡片模具《可选用扑克牌这样我们可以更贴近吉他的曲线开口同时也更直观的看到开口的理想位置！以FISHMAN 4T 为例的尺寸：长 6.0CM 宽4.5CM 这个尺寸是稍微小一点的也是为了大家进行开口中《宁小勿大的原则着想》找到并确定开口的位置以后使用卡片模具划定开口范围用准备好的美工刀慢慢沿着开口边线刻取技巧是先用美工刀刻出边线道口然后倾斜刀片是侧板的刀口变粗一些这样才不会夹刀也会增加开口的进度大概5分钟以后《你会发现原来在侧板开口其实很简单的也很快的》取下这个小方块之后就是慢慢的扩展开口用拾音器一边试一边修饰直到你的拾音器正好完全落在开口就好了《细工出窍活请不必着急》2：在吉他6弦方向琴桥下方的凹槽顶部钻孔《0.3CM 钻头》参考下图钻孔的角度这样不会使拾音导线《拾音棒》过度的折曲以免影响效果看下图：然后将拾音导线《拾音棒》从里侧穿出将顶端靠在1弦的凹槽顶端即可6弦下面也就是琴体里面的部分不用理睬看下图：将《琴枕》底部平整用砂纸打磨掉 0.1CM左右方法：把砂纸放在平整的桌面或者窗台上面拿住琴桥在上面打磨一会就好哈哈磨好磨平以后将琴桥压在拾音导线上面按回到原来位置即可看下图：尾钉开孔十分简单1.2钻头5秒钟就搞定再将输出导线《灰色》从琴体里穿出进行与插口的焊接焊接位置说明：插口上有高中低三个焊点输出导线有白红皮三个接头位置对应：白---------长红-----------短皮-------------中这样直观的说应该明白了吧！再看下图：接下来就是把所有的螺丝琴弦定弦锥拾音器电池全部都按上在这里有一个细节就是在琴弦没有完全上紧的时候用一个小东西顶住琴桥向下敲打几下《不需要大力让他压实就好》这样就避免了拾音不均匀的现象。
![电吉他拾音器更换过程详解!!]](https://uimg.taocdn.com/53ed1fd80408763231126edb6f1aff00bed57021.webp)
电吉他拾音器更换过程详解!! ]拾音器的高度影响了你的音色现在的拾音器主要是两种主动拾音器和被动拾音器一般被动拾音器是需要调节他的高度的如果你需要一些比较重或者强劲的音色那么把你的拾音器调高是最好的办法但是有一个标准如果你的拾音器要是太高的话不但不会使音色变好反而会影响音色例如打品之类的声音就会出现有一个小窍门来告诉大家怎样来调节拾音器的高度也就是说测量拾音器高度极限的办法拿一个调节琴桥高度或者是八度音的六角扳手用手指按住第24品或者是21品用扳手的头部试着穿过琴颈拾音器和琴弦之间的那个空间如果穿不过那你的拾音器要调低一些如果正好可以穿过那说明你的拾音器高度已经处于极限了不可以再升高了以此类推琴桥拾音器的标准是可以允许两个扳手的头部穿过而主动式拾音器的材质和被动式不太一样主动拾音器用的是磁条磁铁这种磁铁功率大丢音的情况不是很明显所以对高度的要求也不是很多所以大家不用刻意的去调节被动拾音器用的原料是磁铁棒在推弦的时候如果不是好的拾音器很容易丢音也就是延音效果不好所以大家要注意这些问题2 主动拾音器解决了大家很多关于噪音的问题所以很多公司都争相来研制主动式拾音器而主动拾音器的工作原理也很简单他把原有的功率减弱这样你的拾音器就会噪音减少可这样声音就会变小那些工程师们在拾音器里加了一个相当于是前级功放一类的东西把声音放大这样你就会感觉拾音器很猛但噪音又小这就是主动拾音器的工作原理一般好贝司或者音色变化多的贝司用的也很多他需要强劲的低音强大的功率还有就是需要给电路供电来支持这些拾音器所以很多品牌都有主动拾音器象W ARWICK的MEC拾音器他需要电池来给音色电路供电电路越多噪音产生的几率就越大所以他们只能选择主动拾音器这种方法这也是WARWICK一个特色就是可以模拟各种贝司的音色而电吉他就更简单了他只需要减少噪音所以你可以发现那些喜欢干净音色的比如死亡速度或者高失真音色的吉他手都会选择主动拾音器SEYMOUR DUNCAN有一款叫LIVEWIRE的拾音器他在产品目录里是这样描述功率的：本拾音器的功率在本目录册里不能找到意思就是这款拾音器的输出功率大的惊人是适合超级重金属音乐的但是我个人认为还是EMG拾音器在这方面做的相当出色无论在金属领域还是其他类型的音乐都发挥的很好而SD就在被动拾音器领域独一无二那种原始的带有毛茬的音色是很多大师的最爱3 更换拾音器过程准备工作：烙铁、焊锡、焊油、棉布、改锥、包线钳、绝缘胶布（或热缩管）步骤：首先，将琴放在铺好的桌布上（避免将琴体划伤），小心将琴弦取下，摘下面板（或打开后面的背板）找到拾音器的地线和火线，记住琴内每一根线的位置，如果不熟悉琴的线路最好画张线路图。
FISHMAN PRESYS BLEND 301拾音器中文说明Fishman presys blend国内吉他爱好者一般称之为301，这款拾音器价格适中，效果能满足大多数吉他爱好者们的需要，因此在国内比较受追捧，也有不少的吉他上面使用的这款拾音器。
今天我们就给大家介绍一下这款拾音器的使用，这是由原文的英文说明书翻译改动而来的。
虽然是301拾音器的说明，但是拾音器都是大同小异，你可以举一反三，用在别的拾音器上。
拾音器调制快速上手1，控制旋钮的基本设置。
将volume，mic blend 和notch这三个旋钮设置为关闭状态，然后再将bass，middle, 和treble 这三个旋钮调节到正中心位置。
2，接通电源。
将拾音器与音箱或者功放用一条1/4英寸大小的乐器连接线连接起来。
当看到电池指示灯（batt）快速闪动的时候，则表示电源已经正常接通了。
3，正式启动。
将volume 旋钮增大，同时根据你所喜欢的音响效果，适当调整bass，middle 和treble这三个旋钮。
4，与麦克风的混合。
将mic blend旋钮调大，可以让内置麦克风（与拾音器）进行混合。
拾音器控制旋钮功能介绍Volume（音量）:为了获得干琴的清音效果，我们需要将volume这个旋钮尽可能地增大，前提是不能大到失真或者导致声音产生回馈。
Bass（低频）:将这个旋钮增大，可以让我们的吉他音色更加饱和，厚实。
Middle（中频）：将middle旋钮向左调小，然后将音量增大，可以获得一种被“挖空”了的平滑的音色效果。
另外，你也可以将middle旋钮向右边调大（默认是正中心位置），可以让吉他的中音区听起来像被什么东西“紧紧咬住不放”的那种结实的音响效果。
Treble（高频）：调节这个旋钮，可以让你的吉他音色在多乐器的混合演奏中不至于被“淹没”掉。
（调节这个旋钮），可以削减吉他音色的圆润度，同时也可以适当控制音响效果。
Notch（滤波器）：调节notch 这个滤波器控制旋钮，可以移除掉那些很低端，嘈杂的声音回馈。

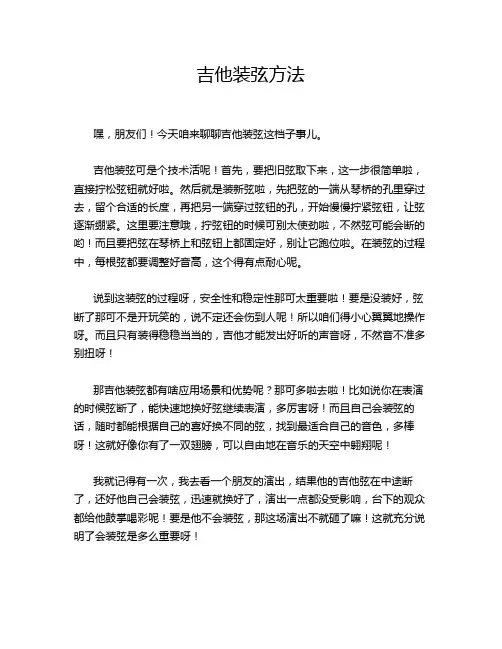

吉他装弦方法
嘿，朋友们！今天咱来聊聊吉他装弦这档子事儿。
吉他装弦可是个技术活呢！首先，要把旧弦取下来，这一步很简单啦，直接拧松弦钮就好啦。
然后就是装新弦啦，先把弦的一端从琴桥的孔里穿过去，留个合适的长度，再把另一端穿过弦钮的孔，开始慢慢拧紧弦钮，让弦逐渐绷紧。
这里要注意哦，拧弦钮的时候可别太使劲啦，不然弦可能会断的哟！而且要把弦在琴桥上和弦钮上都固定好，别让它跑位啦。
在装弦的过程中，每根弦都要调整好音高，这个得有点耐心呢。
说到这装弦的过程呀，安全性和稳定性那可太重要啦！要是没装好，弦断了那可不是开玩笑的，说不定还会伤到人呢！所以咱们得小心翼翼地操作呀。
而且只有装得稳稳当当的，吉他才能发出好听的声音呀，不然音不准多别扭呀！
那吉他装弦都有啥应用场景和优势呢？那可多啦去啦！比如说你在表演的时候弦断了，能快速地换好弦继续表演，多厉害呀！而且自己会装弦的话，随时都能根据自己的喜好换不同的弦，找到最适合自己的音色，多棒呀！这就好像你有了一双翅膀，可以自由地在音乐的天空中翱翔呢！
我就记得有一次，我去看一个朋友的演出，结果他的吉他弦在中途断了，还好他自己会装弦，迅速就换好了，演出一点都没受影响，台下的观众都给他鼓掌喝彩呢！要是他不会装弦，那这场演出不就砸了嘛！这就充分说明了会装弦是多么重要呀！
哎呀呀，总之呢，吉他装弦真的是个超重要的技能呀！大家一定要好好学一学呀！。
吉他拾音器lc-4说明书
1、吉他拾音器是搭配电吉他，使用的时候把振动讯号转变成电信号，会有麦克风的效果，一般有两种类型，分别是主动拾音器和被动拾音器。
2、在安装的时候需要先把琴弦和尾钉卸掉，之后用12毫米的钻头在吉他尾部正中间开一个孔，拾音器前级输出的尾钉部分从小孔穿过，把下琴码取掉，再使用3毫米的钻头在琴码凹槽的左右两端分别开一个小孔，可以方便压条从琴码下穿过。
3、安装的时候主控，装在音孔下方，然后麦克风，装在琴桥下方，另一边用来连接主控，前级输出尾钉，之后穿过吉他尾部，连接主控，然后使用黑色电源线连接电池和主控，接下来使用白色压条装在琴码下方，最后将杂乱的电线整理好，最后安装电池就完成了。
4、安装的时候需要注意压条要穿过桥上面的两个孔，还要确保压条可以水平的充满整个凹槽。
5、琴码在安装的时候最好是小心的压住压条，琴码的下方位置还有压条就会改变吉他的弦距，打磨琴码的时候最好是打磨平整，确保琴码不会影响压条拾音。
拾音器的作用和安装方法拾音器，也称为麦克风拾音器，是一种用于采集声音信号的设备。
它广泛应用于音频领域，包括音乐演出、广播、电视、录音棚等。
拾音器的作用是将声音转化为电信号。
它由一个声音转换器（也叫做元件或头）和一系列电子设备组成。
声音转换器将声音的机械运动转化为电信号，然后经过电子设备的放大、处理，最终以电信号的形式输出。
拾音器的质量和设计对声音的捕捉和信号的保真度有直接影响，因此选择合适的拾音器非常重要。
下面是拾音器的安装方法：1.找到合适的位置：拾音器的安装位置对声音的捕捉和保真度有很大影响。
一般来说，应选择离声源近且环境噪音较少的位置。
对于音乐演出，通常会选择安装在乐器或话筒接近的地方。
2.准备工具和材料：安装拾音器需要一些工具和材料，如螺丝刀、电线、绝缘胶带等。
确保准备齐全。
3.检查拾音器的接口：拾音器通常有一个插头接口，用于连接音频设备。
在安装之前，检查接口是否干净，无损坏。
如有问题，需及时修理或更换。
4.连接电线：根据拾音器的接线图和音频设备的接口，将电线连接到正确的位置。
一般来说，有红、白、蓝等颜色的电线，分别对应左声道、右声道和地线。
确保连接稳固，无松动。
5.固定拾音器：将拾音器固定到合适的位置。
可以使用螺丝、胶带或其他固定工具，确保拾音器在使用过程中不会移动或晃动。
6.测试声音：完成安装后，要测试声音是否正常。
将音频设备接通并打开，尝试录音或播放声音。
如果听到清晰、无啸叫或杂音的声音，说明拾音器安装成功。
拾音器在音频领域起到至关重要的作用。
正确选择和安装拾音器，可以提高音频信号的质量和保真度，使声音更加真实和清晰。
因此，在购买和安装拾音器时，要注意选择适合自己需求和设备的型号，并按照正确的方法进行安装。
拾音器音频线的连接
拾音器音频线的连接
拾音器音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响
功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他
音频设备的Line In 线性输入端(严禁接麦克风接口)。
(1) 硬盘录像机。
硬盘录像机大都有相应的音频输入端口，一般为同轴电缆BNC 插头。
拾音器音频线需要连接到BNC 插头的中心插针位置，拾音器公共地需要连接到BNC插头的外壳(也就是连接同轴电缆的屏蔽铜网)
(2)自带功放的有源音箱。
一整套普通的有源音箱一般都是左右两只，分别对应音频线的左右声道。
此款拾音器只提供一路音源，所以它是“ 单声道”音源。
拾音器的音频线接音箱线的左/右声道音频线，拾音器公共地接音箱线的地线。
(3)其他诸如功放、调音台等音频设备的连接方法等同上述方式。
(4) 严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。
这是因为拾音器内部虽然也包含麦克风，但同时也包含放大、降噪、回声处理等电路，输出1Vpp以上的“Line Out”音频信号。
(5)笔记本计算机很少配备有“Line In” 音频输入插孔，一般只配备MIC 输入插孔SPEAKER输出插孔。
拾音器不能直接接入到MI C 口，只能购买一台专业的外置USB接口台式声卡，使用其中的“Line In”端口来接。
(6) 拾音器音频线不能直接接到两种音频设备上，必须连接拾音器适配器，以避免由于阻抗不匹配可能引起的音质变差。
以上就是监控拾音器如何接线及安装方法介绍，大家可以参考一下。
拾音器安装图解红线：电源正极（12V直流稳压电源）蓝线：音频信号输出线（Line Out）黑线：公共地（电源负极和音频地线公共使用）音头连接电缆的选择和布线：该系列拾音头连接电缆的技术指标要求低，可以使用普通4芯电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等，推荐使用0.5mm2截面3芯信号电缆。
如右图所示：拾音头供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。
电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。
即连接拾音头一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地（机壳）。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
电源线（红线）的连接：该系列拾音头可以使用 8V-20V 宽范围直流稳压电源，推荐使用DC12V。
电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。
由于拾音头是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
不能使用开关电源，它可能会给拾音头引入大量的电路杂音！什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。
比如普通台式计算机电源就是开关电源。
音频线的连接：音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端（严禁接麦克风接口）。
1、硬盘录像机。
硬盘录像机大都有相应的音频输入端口，一般为同轴电缆 BNC插头。
拾音头音频线需要连接到BNC插头的中心插针位置，拾音头公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）2、自带功放的有源音箱。
监控用拾音器的安装和连接作者：沈锡琼等来源：《中小企业管理与科技·上中下旬刊》 2014年第2期沈锡琼杨京萍（昆明学院）摘要院：拾音器作为音频信号的采集器件，在公检法审讯、信访、会议室等需要现场监控的场所中起着重要的作用，也是智能化多媒体教室不可缺少的。
本文叙述了监控用拾音器在教室中的布线安装及与各种音频设备器件的连接。
关键词：拾音器音频安装连接拾音器是一种靠接收声音震动，将声音放大的电声学仪器。
中文名称：拾音器，学名：监听头，英文名称：AudioMonitoring。
工作原理：一个麦克风音头加上前置放大电路，输出的音频信号可直接连接在音频设备的LINE IN 或AUXIN 接口上。
拾音器按性能分有吉他拾音器和监控用拾音器，两种拾音器的构成有所不同，相应的原理也不完全一样，这里主要介绍的是监控用拾音器的安装和连接。
1拾音器的设计安装现在使用的监控拾音器一般都是数字拾音器，它内置数字降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。
比如审讯室，多媒体教室、录播教室等。
下面以艾力特KO-220 拾音器为例来介绍监控用拾音器在多媒体教室中的安装。
这款拾音器拾音范围大、灵敏度高、无指向性、输出信号幅度大（2.5Vpp/-25dB），一般的只有0.75-1Vpp、传输距离远（3000 米）；由于采用高灵敏度全指向性电容咪头，声音清晰自然；内置雷击保护、电源极性反接保护和静电保护；自适应动态降噪处理，含有高速DSP 数字信号处理器和数字降噪信号处理电路，能有效的防止语音信号失真及衰减；美国BOURNS 专用电位器，可靠音量调节等特点。
因此声音清晰，在需要现场监控的诸多场所中应用广泛。
只要严格按要求布线安装好拾音器，拾音器就能正常工作。
安装步骤：图1 是KO-220 的实物图，采用三线制连线。
电源正极(红)、音频正极(白)，公共地(黑)；要求是直流稳压电源DC12V（9V-18V）供电，电流强度为60mA，与之相连的传输电缆选用3 芯0.5mm2RVVP 屏蔽电缆。
吉他LC-5抽屉式拾音器安装教程生命不息，折腾不止。
HELLO,大家好，我是小编水寒千夜。
今天小编就来教我们广大的动爪爱好者安装吉他拾音器，首先我们当然需要购买一个吉他拾音器，X宝上一搜就会很多。
这就不多说了，小编选用的是LC--5拾音器。
买来41大洋不包含运费，我看其他店铺都要8、90大洋哦。
买的时间一定要问问店家有木有送6.5的音频连接线哦，否则拾音器装上没有音频线连音响，看官们又得等上几天了。
如果卖家不送音频线就得自己掏银子买一根，大概15大洋左右的3米线就够了，还要一个6.5转3.5的转接头连接电脑声卡时会用到。
那要购买的清单就是：吉他拾音器，6.5音频线，6.5转3.5转接头。
然后要准备以下工具：直尺、3毫米钻头（有些店家会送）、3毫米铣刀、没有就到家附近的五金商店去买、一把小型电钻，OK，工具准备齐了下面就开始动爪。
（小编还另外准备了一把百分尺，这种尺子测量方便精度比较高），这些工具都能在五金店里买到。
哦对了还要一把（美工刀）文具店、2元店里都能买到。
要把大象装进冰箱需要几步？答：3步。
那问题就又来了，那要把拾音器装吉他上需要几步？各位看官往下。
第一步：首先扭动琴头上的六个弦钮使六根琴弦松开。
然后用卷弦器或钳子拔出固弦钉。
再把琴弦从孔里拉出来。
第二步：把松掉的琴弦用变调夹夹好，不然乱糟糟的。
再把多余的线扎成一个圈。
第三步：取琴桥。
第四步：用尺子测量琴桥槽的深度。
小编用到的是五金专用百分尺，没有也可用直尺量，只是没那么精确。
精度自己掌握吧。
第五步：铣琴弦槽。
用锉刀把琴弦槽铣深3毫米（拾音棒厚度为3毫米），记得把槽底铣得尽量平整。
第七步：钻拾音孔。
把电钻换上3毫米钻头，在六弦（最粗的弦）方向钻个3毫米的孔把面板钻通。
第八步：把拾音棒的线穿过3毫米的孔。
并把拾音棒体安在琴弦槽底部。
效果图如下。
第九步：用硬纸板剪拾音器主机、副机模板。
第九步：将拾音器与吉他琴箱进行比对以确定大致安装位置。
并将剪好的模板用胶带粘在确定好的位置。
