《生活饮用水紫外线消毒器》

2006-06-01 实施
中华人民共和国国家质量监督检验检疫总局 中 国 国 家 标 准 化 管 理 委 员 会 发布
1
GB/T19837—2005
目次
前 言 .............................................................................. I 1 范围 ................................................................................ 1 2 规范性引用文件 ...................................................................... 1 4 设备分类........................................................................... 3 5 技术要求 ............................................................................ 3 6 测试与检测 .......................................................................... 5 7 检验规则 ............................................................................ 5 8 标志、包装、运输、贮存 .............................................................. 6 附录 A （规范性附录） 紫外灯寿命、老化系数检测方法 .................................... 7 A.1 紫外灯老化定义 .................................................................... 7 A.2 紫外灯老化系数检测 ................................................................ 7 A.3 紫外灯输出功率、紫外灯老化系数、紫外灯运行寿命的检测 .............................. 7 附录 B（规范性附录） 紫外灯套管结垢系数检测方法 8 ...................................... 8 B.1 套管结垢定义 ...................................................................... 8 B.2 结垢系数检测 ...................................................................... 8 B.3 仪器使用 .......................................................................... 8 B.4 检测方法 .......................................................................... 8 B.5 注意事项 .......................................................................... 9 附录 C （规范性附录） 紫外线有效剂量检测方法 ......................................... 10 C.1 检测原理 ......................................................................... 10 C.2 检测准备 ......................................................................... 10 C.3 检测步骤 ......................................................................... 10 附录 D （规范性附录） 紫外线平均剂量检测方法 ......................................... 12 D.1 适用范围 ......................................................................... 12 D.2 平行光束测试仪 ................................................................... 12 D.3 检测采样 ......................................................................... 12 D.4 检测步骤 ......................................................................... 12 D.5 安全操作要求 ..................................................................... 13 D.6 测试结果表述 ..................................................................... 13 附录 E （资料性附录） 紫外线消毒设备的设计要求........................................ 14 E.1 设计基础数据 ..................................................................... 14 E.2 紫外线剂量的计算 ................................................................. 14 E.3 紫外线消毒设备的选择 ............................................................. 14 E.4 紫外线消毒设备尺寸的设计.......................................................... 15 E.5 紫外线消毒设备明渠的设计.......................................................... 15

14881-2013对紫外线消毒的要求
根据国家标准GB 14881-2013《生活饮用水卫生标准》中关于
紫外线消毒的要求如下：
1. 设备要求：
- 紫外线照射器应采用无障碍的设计，确保紫外线能均匀照
射到被处理水体。

- 设备应具备自动保护装置，能够监测紫外线灯的工作状态，并在紫外线灯故障时自动断电。

2. 紫外线剂量要求：
- 设备需提供足够的紫外线剂量，确保杀灭水中的细菌、病
毒和其他微生物。

- 紫外线剂量应根据所处理水体的水质特性进行调节，以达
到杀灭目标微生物的要求。

3. 保养和维护：
- 紫外线灯的使用寿命有限，需按照生产厂家的要求进行定
期更换。

- 设备和管道系统应定期维护，以保持其良好工作状态，并
保证紫外线消毒效果。

4. 控制和监测：
- 处理水体的水质应定期监测，确保紫外线消毒系统的正常
运行和消毒效果。

- 应配备适当的监控装置，用于记录紫外线消毒设备的运行
时间和紫外线剂量的测量结果。

生活饮用水常用消毒的方法生活饮用水消毒是为了净化水质，保障人们的健康。

水质受到污染后，细菌、病毒和寄生虫等微生物会大量繁殖，如果直接饮用会对人体造成危害。

因此，对于生活饮用水的消毒工作至关重要。

常用的消毒方法包括煮沸消毒、化学消毒和紫外线消毒等。

1.煮沸消毒煮沸消毒是一种简单易行的消毒方法。

将自来水或井水放入炉灶或电热水壶中加热至100摄氏度，持续煮沸5分钟以上，就能起到良好的消毒效果。

通过高温杀灭水中的微生物，保证饮用水的安全性。

这种方法适用范围广，且不需要额外的消毒剂，非常适合户外活动或者水质不良的地区。

2.化学消毒化学消毒是使用化学药剂对水质进行消毒的方法。

常用的消毒剂包括漂白粉、过氧化氢、臭氧、氯等。

漂白粉是一种常见的消毒剂，其有效成分为氯。

将少量漂白粉溶解于饮用水中，搅拌均匀后静置30分钟以上，即可达到消毒目的。

过氧化氢和臭氧都是一种强氧化剂，可以氧化水中的有机物和微生物，起到消毒杀菌的效果。

氯是一种广泛应用于自来水消毒的化学剂，能有效杀死水中的细菌和病毒。

但化学消毒方法使用时需要严格掌握剂量和浓度，否则会对人体造成伤害。

3.紫外线消毒紫外线消毒是利用紫外线的杀菌作用来消除水中的细菌、病毒和寄生虫等微生物的方法。

将自来水或井水通过紫外线消毒器辐射一定时间，即可达到消毒的效果。

紫外线对微生物的杀灭作用是通过破坏其DNA结构，阻止其繁殖来实现的。

相比于煮沸和化学消毒，紫外线消毒不需要加入额外的化学药剂，不会改变水的味道和气味，对水质没有任何影响。

除了以上的消毒方法外，还有一些新型消毒技术值得关注。

比如臭氧消毒、超滤膜消毒等。

臭氧消毒是通过臭氧的强氧化作用，迅速氧化水中的微生物和有机物，达到杀灭微生物的目的。

超滤膜消毒则是利用微孔膜对水中的微生物和有机物进行过滤和截留，从而达到消毒的效果。

在实际应用中，我们不能只选择一种消毒方法，而是根据具体情况综合考虑。

例如，在户外野营活动中，煮沸是一种非常有效的消毒方法。

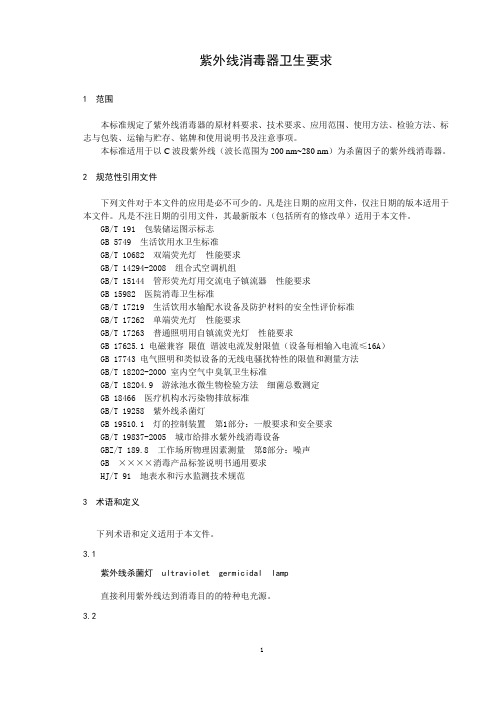

紫外线消毒器卫生要求1 范围本标准规定了紫外线消毒器的原材料要求、技术要求、应用范围、使用方法、检验方法、标志与包装、运输与贮存、铭牌和使用说明书及注意事项。

本标准适用于以C波段紫外线（波长范围为200 nm~280 nm）为杀菌因子的紫外线消毒器。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的应用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB 5749 生活饮用水卫生标准GB/T 10682 双端荧光灯性能要求GB/T 14294-2008 组合式空调机组GB/T 15144 管形荧光灯用交流电子镇流器性能要求GB 15982 医院消毒卫生标准GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准GB/T 17262 单端荧光灯性能要求GB/T 17263 普通照明用自镇流荧光灯性能要求GB 17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T 18202-2000 室内空气中臭氧卫生标准GB/T 18204.9 游泳池水微生物检验方法细菌总数测定GB 18466 医疗机构水污染物排放标准GB/T 19258 紫外线杀菌灯GB 19510.1 灯的控制装置第1部分：一般要求和安全要求GB/T 19837-2005 城市给排水紫外线消毒设备GBZ/T 189.8 工作场所物理因素测量第8部分：噪声GB ××××消毒产品标签说明书通用要求HJ/T 91 地表水和污水监测技术规范3 术语和定义下列术语和定义适用于本文件。

3.1紫外线杀菌灯ultraviolet germicidal lamp直接利用紫外线达到消毒目的的特种电光源。

3.2紫外线消毒ultraviolet disinfection利用病原微生物吸收波长在200 nm~280 nm间的紫外线能量后，其遗传物质发生突变导致细胞不再分裂繁殖，达到灭活病原微生物的目的的消毒方式。

净水行业相关标准 This manuscript was revised on November 28, 2020净水行业相关标准(1)目前已有的净水器国家标准GB/T19249-2003 反渗透水处理设备GB/T19837-2005城市给排水紫外线消毒设备GB/T30306-2013《家用和类似用途饮用水处理内芯通用要求》、GB/T30307-2013《家用和类似用途饮用水处理装置通用要求》、（2）目前已有的净水器行业标准CJ3023-1993活性炭净水器（城镇建设行业标准）CJ3026-1994饮用水一体化净水器（城镇建设行业标准）CJ/T3066-1997内磁水处理器（城镇建设行业标准）CJ/T119-2000反渗透水处理设备CJ/T204-2000生活饮用水紫外线消毒器（城镇建设行业标准）CJ/T168-2002纯水机（城镇建设行业标准）CJ/T170-2002超滤水处理设备（城镇建设行业标准）CJ/T169-2002微滤水处理设备（城镇建设行业标准）ZBY99007-1989矿化水器（原轻工业部标准）QB1979-1994人工矿泉水器（原轻工业部标准）YY/T0280-1995电热蒸馏水器（医药行业标准）HG/T3313-1998电子式水处理器（化工行业标准）HY/T060-2002中空纤维超滤装置（海洋行业标准）HY/T068-2002饮用纯净水设备系统SRO系统反渗透设备（海洋行业标准）HJ/T270-2006反渗透水处理装置CAS124-2007电解制水机（中国保健协会标准）QB/T 4100-2010饮水机专用净水器（轻工行业标准）QB/T4143-2010家用和类似用途超滤净水机（轻工行业标准）QB/T4144-2010家用和类似用途反渗透净水机（轻工行业标准）QB/T4692-2014《家用和类似用途净水机维修维护服务规范》QB/T4693-2014《家用和类似用途连续式净水机安装规范》QB/T4694-2014《家用和类似用途龙头式净水器》QB/T4695-2014《家用和类似用途前置过滤器》QB/T4697-2014《家用和类似用途反渗透净水机、纳滤净水机专用加压泵》QB/T4698-2014《家用和类似用途软水机》（3）卫生部卫生规范卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——一般水质处理器卫生部卫法监发[2001]第161号文附件4B生活饮用水水质处理器卫生安全与功能评价规范——矿化水器卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置卫生部卫法监发[2005]第336号文附件生活饮用水消毒剂和消毒设备卫生安全评价规范。

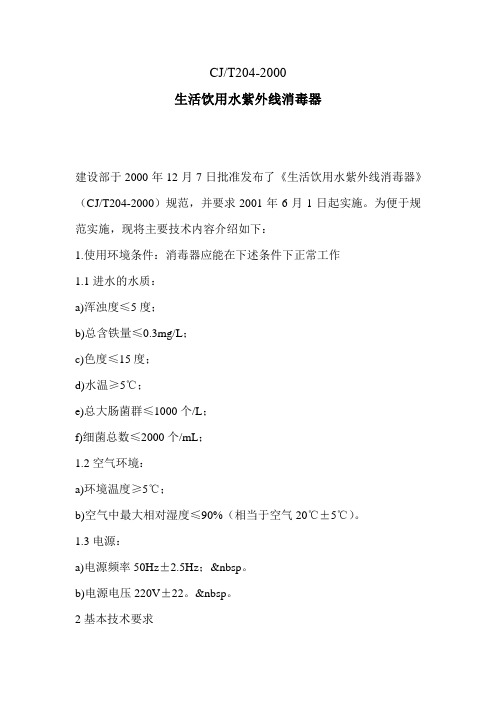

CJ/T204-2000生活饮用水紫外线消毒器建设部于2000年12月7日批准发布了《生活饮用水紫外线消毒器》（CJ/T204-2000）规范，并要求2001年6月1日起实施。

为便于规范实施，现将主要技术内容介绍如下：1.使用环境条件：消毒器应能在下述条件下正常工作1.1进水的水质：a)浑浊度≤5度；b)总含铁量≤0.3mg/L；c)色度≤15度；d)水温≥5℃；e)总大肠菌群≤1000个/L；f)细菌总数≤2000个/mL；1.2空气环境：a)环境温度≥5℃；b)空气中最大相对湿度≤90%（相当于空气20℃±5℃）。

1.3电源：a)电源频率50Hz±2.5Hz；&nbsp。

b)电源电压220V±22。

&nbsp。

2基本技术要求2.1消毒器的设计应符合GB8988要求。

2.2消毒器应按技术经管规定程序批准的图纸及技术文件制造。

2.3同一型号消毒器的零部件应保证其互换性。

2.4消毒器受紫外线照射面应做抛光处理。

2.5承压筒体的工作压力不应小于0.60 MPa，实验压力不应小于0.90 MPa。

2.6筒体或箱体内与宜设置导流板。

2.7直管形石英紫外线低压汞灯及灯管的安装要求应符合YY/T 0160。

灯管主要尺寸、外形光电参数见图1、表1、表2。

图1表1表22.8在对环境有较高要求时，宜优先选用低臭氧型灯管，以减少臭氧对环境的污染。

2.9灯管的布置应受紫外线照射面上的紫外线强度分布均匀。

2.10 消毒器应设有灯管点燃指示、点燃累计时间指示或紫外线辐照强度的相对指示。

2.11灯管应用石英玻璃套管与水隔开，石英套管257.7mm紫外线的透过率应大于85%。

2.12器选用的低压电器应符合相应产品的技术要求。

2.13消毒器上应设有进出水管、泻水管、取样管。

在消毒器不便安放泻水管时，也可以在与消毒器等同处的连接管上安装。

2.14消毒器的规格及进、出水管管径宜按表3选用。

CJ/T204-2000生活饮用水紫外线消毒器建设部于2000年12月7日批准发布了《生活饮用水紫外线消毒器》（CJ/T204-2000）标准，并要求2001年6月1日起实施。

为便于标准实施，现将主要技术内容介绍如下：1.使用环境条件：消毒器应能在下述条件下正常工作1.1进水的水质：a)浑浊度≤5度；b)总含铁量≤0.3mg/L；c)色度≤15度；d)水温≥5℃；e)总大肠菌群≤1000个/L；f)细菌总数≤2000个/mL；1.2空气环境：a)环境温度≥5℃；b)空气中最大相对湿度≤90%（相当于空气20℃±5℃）。

1.3电源：a)电源频率50Hz±2.5Hz； b)电源电压220V±22。

 2基本技术要求2.1消毒器的设计应符合GB8988要求。

2.2消毒器应按技术管理规定程序批准的图纸及技术文件制造。

2.3同一型号消毒器的零部件应保证其互换性。

2.4消毒器受紫外线照射面应做抛光处理。

2.5承压筒体的工作压力不应小于0.60 MPa，试验压力不应小于0.90 MPa。

2.6筒体或箱体内与宜设置导流板。

2.7直管形石英紫外线低压汞灯及灯管的安装要求应符合YY/T 0160。

灯管主要尺寸、外形光电参数见图1、表1、表2。

图1表1表22.8在对环境有较高要求时，宜优先选用低臭氧型灯管，以减少臭氧对环境的污染。

2.9灯管的布置应受紫外线照射面上的紫外线强度分布均匀。

2.10 消毒器应设有灯管点燃指示、点燃累计时间指示或紫外线辐照强度的相对指示。

2.11灯管应用石英玻璃套管与水隔开，石英套管257.7mm紫外线的透过率应大于85%。

2.12器选用的低压电器应符合相应产品的技术要求。

2.13消毒器上应设有进出水管、泻水管、取样管。

在消毒器不便安放泻水管时，也可以在与消毒器等同处的连接管上安装。

2.14消毒器的规格及进、出水管管径宜按表3选用。

附件：生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）1．范围根据《生活饮用水卫生监督管理办法》和《消毒管理办法》制定本规范，用于生活饮用水消毒剂和消毒设备的卫生安全评价，本规范规定了用于生活饮用水消毒的消毒剂和消毒设备的卫生安全要求和检验方法。

2.定义下列定义适用于本规范。

2.1消毒剂杀灭生活饮用水中微生物的化学处理剂2.2消毒设备产生生活饮用水消毒剂或消毒作用的设备2.3消毒副产物消毒剂或消毒设备使用后在消毒生活饮用水过程中产生的副产物2.4新产品依据新原理、新有效成分生产的消毒剂和消毒设备，以及消毒剂的新剂型和新复配制剂。

3.卫生要求3.1 所有消毒剂和消毒设备按说明书规定的使用方法，以表1所列检验步骤，检验结果均能达到生活饮用水消毒目的；各项微生物指标均符合现行《生活饮用水水质卫生规范》的要求。

3.2消毒剂和消毒设备在消毒过程中余留在生活饮用水中的消毒剂残留物、由原料和工艺过程中带入的杂质含量不应超过现行《生活饮用水水质卫生规范》限值要求；消毒过程中产生的消毒副产物浓度不应超过现行《生活饮用水水质卫生规范》限值要求。

3.3 消毒剂及其原料副产物和消毒设备使用后水中可能带入现行《生活饮用水水质卫生规范》未予规定的有害物质时，该有害物质在生活饮用水中的限值可参考国内外相关标准判定，且该有害物质增加量不应超过相关标准限值的10%。

如果上述有害物质没有可参考相关标准时，应按毒理学安全性评价程序进行试验以确定物质在饮用水中最高容许浓度。

容许增加值为最高容许浓度值的10%。

3.4消毒剂卫生要求根据说明书规定的使用方法，按表2《生活饮用水消毒剂评价剂量》计算处理后生活饮用水中金属离子增加量、无机物增加量和有机物增加量不应超过现行《生活饮用水水质卫生规范》中规定限值的10%；总α放射性和总β放射性不应增加。

按表3《总体性能试验的检验项目》进行检验结果应符合现行《生活饮用水水质卫生规范》要求。

3.5 消毒设备卫生要求根据说明书规定的使用方法，按表2《生活饮用水消毒剂评价剂量》计算处理后生活饮用水中金属离子增加量、无机物增加量和有机物增加量不应超过现行《生活饮用水水质卫生规范》中规定限值的10%；总α放射性和总β放射性不应增加。

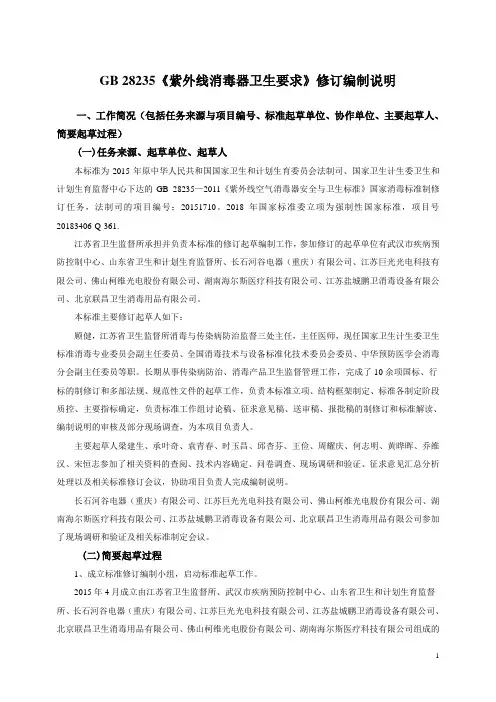

GB 28235《紫外线消毒器卫生要求》修订编制说明一、工作简况（包括任务来源与项目编号、标准起草单位、协作单位、主要起草人、简要起草过程）(一)任务来源、起草单位、起草人本标准为2015年原中华人民共和国国家卫生和计划生育委员会法制司、国家卫生计生委卫生和计划生育监督中心下达的GB 28235—2011《紫外线空气消毒器安全与卫生标准》国家消毒标准制修订任务，法制司的项目编号：20151710。

2018年国家标准委立项为强制性国家标准，项目号20183406-Q-361.江苏省卫生监督所承担并负责本标准的修订起草编制工作，参加修订的起草单位有武汉市疾病预防控制中心、山东省卫生和计划生育监督所、长石河谷电器（重庆）有限公司、江苏巨光光电科技有限公司、佛山柯维光电股份有限公司、湖南海尔斯医疗科技有限公司、江苏盐城鹏卫消毒设备有限公司、北京联昌卫生消毒用品有限公司。

本标准主要修订起草人如下：顾健，江苏省卫生监督所消毒与传染病防治监督三处主任，主任医师，现任国家卫生计生委卫生标准消毒专业委员会副主任委员、全国消毒技术与设备标准化技术委员会委员、中华预防医学会消毒分会副主任委员等职。

长期从事传染病防治、消毒产品卫生监督管理工作，完成了10余项国标、行标的制修订和多部法规、规范性文件的起草工作，负责本标准立项、结构框架制定、标准各制定阶段质控、主要指标确定，负责标准工作组讨论稿、征求意见稿、送审稿、报批稿的制修订和标准解读、编制说明的审核及部分现场调查，为本项目负责人。

主要起草人梁建生、承叶奇、袁青春、时玉昌、邱杏芬、王俭、周耀庆、何志明、黄晔晖、乔维汉、宋恒志参加了相关资料的查阅、技术内容确定、问卷调查、现场调研和验证、征求意见汇总分析处理以及相关标准修订会议，协助项目负责人完成编制说明。

长石河谷电器（重庆）有限公司、江苏巨光光电科技有限公司、佛山柯维光电股份有限公司、湖南海尔斯医疗科技有限公司、江苏盐城鹏卫消毒设备有限公司、北京联昌卫生消毒用品有限公司参加了现场调研和验证及相关标准制定会议。

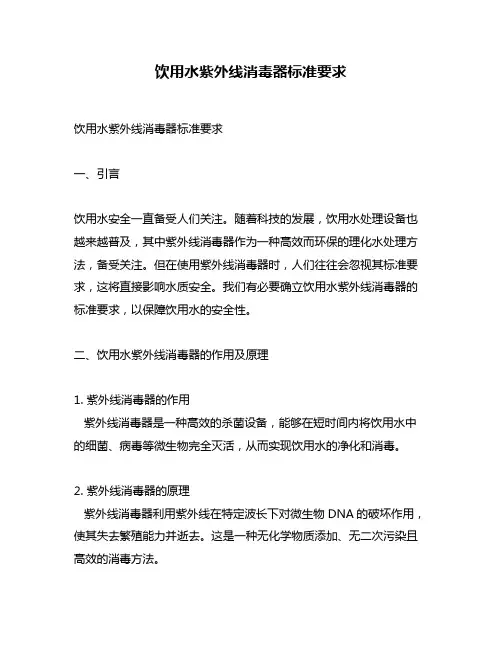

饮用水紫外线消毒器标准要求饮用水紫外线消毒器标准要求一、引言饮用水安全一直备受人们关注。

随着科技的发展，饮用水处理设备也越来越普及，其中紫外线消毒器作为一种高效而环保的理化水处理方法，备受关注。

但在使用紫外线消毒器时，人们往往会忽视其标准要求，这将直接影响水质安全。

我们有必要确立饮用水紫外线消毒器的标准要求，以保障饮用水的安全性。

二、饮用水紫外线消毒器的作用及原理1. 紫外线消毒器的作用紫外线消毒器是一种高效的杀菌设备，能够在短时间内将饮用水中的细菌、病毒等微生物完全灭活，从而实现饮用水的净化和消毒。

2. 紫外线消毒器的原理紫外线消毒器利用紫外线在特定波长下对微生物DNA的破坏作用，使其失去繁殖能力并逝去。

这是一种无化学物质添加、无二次污染且高效的消毒方法。

三、饮用水紫外线消毒器的标准要求1. 紫外线剂量要求紫外线消毒的效果与紫外线辐射剂量有关，因此对于饮用水紫外线消毒器来说，其紫外线辐射剂量必须符合国家卫生部门的标准要求。

通常情况下，消毒器的紫外线辐射剂量需达到一定的值，才能确保对微生物的有效杀灭作用。

2. 设备清洁与维护要求饮用水紫外线消毒器在使用过程中，设备的清洁和维护非常重要。

其表面的污垢会影响紫外线的透射率，从而影响消毒效果。

设备的清洁与维护需要符合相关规定，保证紫外线的通透率和消毒效果。

3. 安全性要求在使用饮用水紫外线消毒器时，其安全性必须得到保障。

设备的外壳、辐射源等部分需符合国家安全标准，避免对使用者造成伤害或辐射污染。

四、对饮用水紫外线消毒器标准要求的个人观点及理解饮用水紫外线消毒器标准要求的制定和执行对于饮用水安全至关重要。

在我的个人观点中，我认为标准要求的设定应当更加严格和细致，以确保饮用水的消毒效果和安全性。

对于设备的维护和清洁要求也应得到充分重视，避免因设备使用不当而导致的水质污染和消毒效果下降。

我认为饮用水紫外线消毒器标准要求应当更加全面，以保障饮用水的安全和健康。

卫生部关于印发《涉及饮用水卫生安全产品分类目录（2011年版）》的通知卫监督发〔2011〕80号各省、自治区、直辖市卫生厅局，新疆生产建设兵团卫生局，中国疾病预防控制中心、卫生部卫生监督中心：为进一步加强涉及饮用水卫生安全产品监督管理，规范涉及饮用水卫生安全产品的分类和产品范围，我部组织对《涉及饮用水卫生安全产品分类目录》进行了修订。

现将修订后的《涉及饮用水卫生安全产品分类目录（2011年版）》（以下简称《目录》）印发给你们，请遵照执行。

省级以上卫生行政部门要按照《生活饮用水卫生监督管理办法》和卫生部的有关规定，对列入《目录》的产品进行卫生行政许可。

对已受理，但未列入《目录》产品的卫生行政许可申请，省级以上卫生行政部门不予发放卫生行政许可批件，并做好相关的解释工作。

已获得卫生行政许可批件，但未列入《目录》的产品可继续使用卫生行政许可批件，卫生行政许可批件到期后，原批准机关不再受理该产品的卫生行政许可延续申请，并注销卫生行政许可批件。

附件：涉及饮用水卫生安全产品分类目录（2011年版）二○一一年九月二十二日涉及饮用水卫生安全产品分类目录（2011年版）一、输配水设备（一）管材、管件。

（二）蓄水容器。

（三）无负压供水设备。

（四）饮水机。

（五）密封、止水材料：密封胶条、密封圈。

二、防护材料（一）环氧树脂涂料。

（二）聚酯涂料（含醇酸树脂）。

（三）丙烯酸树脂涂料。

（四）聚氨酯涂料。

三、水处理材料活性炭、活性氧化铝、陶瓷、分子筛（沸石）、锰沙、熔喷聚丙烯（聚丙烯棉）、铜锌合金（KDF）、微滤膜、超滤膜、纳滤膜、反渗透膜、离子交换树脂、碘树脂等及其组件。

四、化学处理剂（一）絮凝剂、助凝剂。

聚合氯化铝(碱式氯化铝、羟基氯化铝)、硫酸铁、硫酸亚铁、氯化铁、氯化铝、硫酸铝（明矾）、聚丙烯酰胺、硅酸钠（水玻璃）及其复配产品。

（二）阻垢剂。

磷酸盐类、硅酸盐类及其复配产品。

（三）消毒剂。

次氯酸钠、二氧化氯、高锰酸钾、过氧化氢。

饮用水的紫外线消毒1.饮用水紫外线消毒的原理水的紫外线消毒，是通过紫外线对水的照射进行的。

紫外线是指电磁波波长处于200-380nm的光波，一般分为三个区，即UVA（312-380）、UVB（280-315）、UVC（200-280）。

低于200nm的远紫外区域称为真空紫外线，极易被水吸收，因此不能用于消毒。

用于消毒的紫外线是UVC区，即波长为200-280nm 的区域，特别是254nm附近。

紫外线消毒机制与氧化剂不同，它是利用波长254nm及其附近波长区域可透入微生物体内作用于核酸、原浆蛋白与酶，使DNA上相邻的胸腺嘧啶键合成双体，致DNA失去转录能力，阻止蛋白质产生副产物。

以此达到消毒效果。

通常，通常，水消毒用的紫外线灯的中心辐射波长是253.7nm。

显然，紫外线的杀菌效果取决于紫外线的辐射强度和照射时间的乘积，即辐照剂量。

表1列出了微生物不同杀灭率需要的紫外线辐照剂量值，试验水样染菌1×105cfj/L，水深2cm。

2.饮用水紫外线消毒的方法用紫外线消毒饮用水时，一般采用紫外线饮用水消毒装置进行。

消毒装置是管状，使水由一侧进入，另一侧流出，管道中用紫外线灯照射。

目前紫外线灯为高压石英水银灯。

用于饮水消毒的设备有两种：套管进水式（浸入式）和反射罩式（水面式）。

套管进水式是灯管外有石英套管，水从灯管旁流过而消毒；反射罩式是利用表面抛光的铝制反射罩将紫外线辐射到水中，所处理的水为无压流。

灯管分低压灯管和高压灯管，高压灯管单位时间内消毒的水量较低压灯管为多。

利用紫外线消毒时，水的色度和浊度要低，水深最好不超过2cm，关照接触时间10-100秒。

3.生活饮用水的紫外线消毒设备。

参考《生活饮用水紫外线消毒器》CJ/T 204-2000。

以紫外汞灯为光源利用灯管内汞蒸气放电时辐射的253.7mm紫外线为主要光谱线，对生活饮用水进行消毒的设备（简称消毒器）。

消毒器按水流状态分为：敞开重力式、封闭压力式。

卫生部关于印发《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行）的通知--------------------------------------------------------------------------卫监督发[2005]336号卫生部关于印发《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行）的通知各省、自治区、直辖市卫生厅局，新疆生产建设兵团卫生局，卫生部卫生监督中心、中国疾病预防控制中心，有关单位：为加强对用于生活饮用水消毒的消毒剂和消毒设备的卫生监管，我部组织制定了《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行），作为对《生活饮用水卫生规范》的增补，现印发给你们，请遵照执行。

本规定自2005年12月1日起实施，由卫生部负责解释。

附件：《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行）二00五年八月十二发布时间：2005-8-24 9:32:01附件：生活饮用水消毒剂和消毒设备卫生安全评价规范（试行）1．范围根据《生活饮用水卫生监督管理办法》和《消毒管理办法》制定本规范，用于生活饮用水消毒剂和消毒设备的卫生安全评价，本规范规定了用于生活饮用水消毒的消毒剂和消毒设备的卫生安全要求和检验方法。

2.定义下列定义适用于本规范。

消毒剂杀灭生活饮用水中微生物的化学处理剂消毒设备产生生活饮用水消毒剂或消毒作用的设备消毒副产物消毒剂或消毒设备使用后在消毒生活饮用水过程中产生的副产物新产品依据新原理、新有效成分生产的消毒剂和消毒设备，以及消毒剂的新剂型和新复配制剂。

3.卫生要求所有消毒剂和消毒设备按说明书规定的使用方法，以表1所列检验步骤，检验结果均能达到生活饮用水消毒目的；各项微生物指标均符合现行《生活饮用水水质卫生规范》的要求。

消毒剂和消毒设备在消毒过程中余留在生活饮用水中的消毒剂残留物、由原料和工艺过程中带入的杂质含量不应超过现行《生活饮用水水质卫生规范》限值要求；消毒过程中产生的消毒副产物浓度不应超过现行《生活饮用水水质卫生规范》限值要求。

城市给排水紫外线消毒设备1范围本标准规定了城市给排水紫外线消毒设备的分类、技术要求、检验规则、标志、包装、运输和贮存。

本标准适用于生活饮用水、饮用净水、城镇污水处理厂出水、城市污水再生利用水、医院废水、工业废水处理站出水的紫外线消毒设备。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志GB4208外壳防护等级（IP代码）GB5749生活饮用水卫生标准GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB18918城镇污水处理厂污染物排放标准GB/T18920城市污水再生利用城市杂用水水质GB/T50335污水再生利用工程设计规范GB/T18466医疗机构水污染物排放标准GB/T32091紫外线水消毒设备紫外线剂量测量方法GB/T32092紫外线消毒技术术语3术语和定义GBZT32092-2015界定的术语和定义适用于本文件。

4设备分类紫外线消毒设备根据紫外灯类型分为如下几类。

4. 1低压灯系统单根紫外灯的紫外能输出为30W〜40W,紫外灯运行温度在40°C左右。

低压灯系统适用于低流量水处理系统的应用。

5. 2低压高强灯系统单根紫外灯的紫外能输出为IOOW左右，紫外灯运行温度在100℃左右。

低压高强灯系统的紫外能输出可根据水流和水质的变化进行调节，从而优化电耗和XX紫外灯寿命，低压高强灯系统适用于各种规模的污水处理厂的应用。

6. 3中压灯系统单根紫外灯的紫外能输出在420W以上，紫外灯运行温度在700。

C左右。

中压灯系统的紫外能输出是所有紫外灯中最强的，对水体的穿透力强，消毒能力高。

中压灯系统适用于自来水厂，泳池系统,和含有高悬浮物、藻类等紫外线穿透率（Uvn低的水处理系统。
