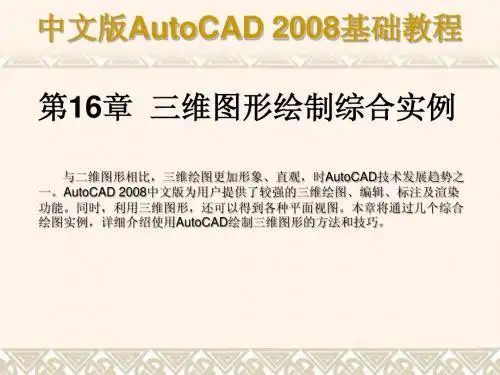

CAD教程 三维图形绘制综合实例

选择“修改”|“圆角”命令(FILLET)，可以为 实体的棱边修圆角，从而在两个相邻面间生成一 个圆滑过渡的曲面。在为几条交于同一个点的棱 边修圆角时，如果圆角半径相同，则会在该公共 点上生成球面的一部分。
选择“修改”|“三维操作”|“剖切”命令 (SLICE)，或在“实体”工具栏中单击“剖
切”按钮，都可以使用平面剖切一组实体。 剖切面可以是对象、Z轴、视图、 XY/YZ/ZX平面或3点定义的面（俯视图中使 用本命令比较准确）。
REV REVOLVE 旋转
HI HIDE
消隐
SHA SHADEMODE 着色
REG
面域
F 圆角 CHA 倒角
SL SLICE 剖切
INF INTERFERE 干涉
3A 3DARRAY 三维阵列
RR RENDER 渲染
Z
ZOOM
缩放PPAN Nhomakorabea平移
SEC SECTION 切隔
（工程实例）
印 向 馆
穆清阁—三维线框
选择“修改”|“三维操作”|“三维移动” 命令(3DMOVE)，可以移动三维对象。执行 “三维移动”命令时，首先需要指定一个基 点，然后指定第二点即可移动三维对象 。
选择“修改”|“三维操作”|“三维旋转” 命令(ROTATE3D)，可以使对象绕三维空间 中任意轴(X轴Y轴或Z轴) 、视图、对象或两 点旋转。
EXT拉伸命令：该命令可以拉伸闭合多段线，多边形，圆，椭圆，闭合样条 曲线和面域，不能包含在块中的对象，不能旋转具有相交或自交线段。
扫掠命令：画不同的一组截面形状可以沿着一条直 线或者曲线路径扫掠成一个实体。这样就可以扫掠
出很多旋转和拉升 都无法建出的截面 多样轴线多样的实 体。
放样命令：可将两个以上的 面放样成实体，而且面可以 是不同大小的不同截面。

CAD三维建模实例操作
一、工作环境配置
1.启动 AutoCAD 软件，主菜单栏中打开新的空白图形，在图形显示
区右击鼠标，打开菜单栏，点击“视口”，进入视口管理菜单中，点击
“新建视口”；
3.选择剖视视角，设置剖视角度和比例，点击“确定”，保存当前设置；
二、建模步骤
1.在空白图形上，从主菜单栏中选择“建模”，进入建模的环境中，
使用拉伸、修剪、旋转、复制、测量等功能进行建模；
2.在建模的界面中，依次选择拉伸、修剪、旋转、复制、测量等功能，将设计稿中的图形复制出来；
3.根据设计稿，以立方体、球体等几何图形作为起始点，运用拉伸、
修剪、旋转等功能对几何图形进行模型形成；
4.一步步拉伸、修剪、旋转等操作，慢慢拼接出实体模型，并且可以
更改立体模型的大小、颜色、材质等；
5.处理好各个物体的位置、大小和材质，最终拼接出3D模型，可以
再次查看视口中的显示。

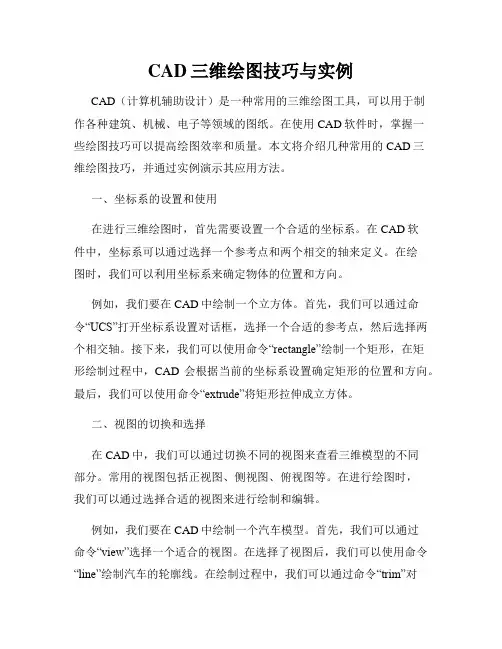

CAD三维绘图技巧与实例CAD（计算机辅助设计）是一种常用的三维绘图工具，可以用于制作各种建筑、机械、电子等领域的图纸。

在使用CAD软件时，掌握一些绘图技巧可以提高绘图效率和质量。

本文将介绍几种常用的CAD三维绘图技巧，并通过实例演示其应用方法。

一、坐标系的设置和使用在进行三维绘图时，首先需要设置一个合适的坐标系。

在CAD软件中，坐标系可以通过选择一个参考点和两个相交的轴来定义。

在绘图时，我们可以利用坐标系来确定物体的位置和方向。

例如，我们要在CAD中绘制一个立方体。

首先，我们可以通过命令“UCS”打开坐标系设置对话框，选择一个合适的参考点，然后选择两个相交轴。

接下来，我们可以使用命令“rectangle”绘制一个矩形，在矩形绘制过程中，CAD会根据当前的坐标系设置确定矩形的位置和方向。

最后，我们可以使用命令“extrude”将矩形拉伸成立方体。

二、视图的切换和选择在CAD中，我们可以通过切换不同的视图来查看三维模型的不同部分。

常用的视图包括正视图、侧视图、俯视图等。

在进行绘图时，我们可以通过选择合适的视图来进行绘制和编辑。

例如，我们要在CAD中绘制一个汽车模型。

首先，我们可以通过命令“view”选择一个适合的视图。

在选择了视图后，我们可以使用命令“line”绘制汽车的轮廓线。

在绘制过程中，我们可以通过命令“trim”对不需要的线进行修剪，以获得更加精确的轮廓。

最后，我们可以使用命令“extrude”将轮廓线拉伸成实体，然后再对实体进行细节的编辑和调整。

三、复制和镜像在CAD中，复制和镜像是常用的操作，可以减少绘图的重复性工作。

例如，我们要在CAD中绘制一个花瓶模型。

首先，我们可以通过命令“circle”绘制一个底面的圆。

接下来，我们可以使用命令“copy”复制该圆，然后通过命令“move”将复制的圆上移一段距离，得到花瓶的底座。

然后，我们可以通过命令“mirror”沿一个轴镜像复制的圆，得到花瓶的另一半。

CAD三维建模实例操作一-----创建阀盖零件的三维模型将下面给出的阀盖零件图经修改后，进行三维模型的创建。

阀盖零件图如图1所示。

●图形分析：阀盖零件的外形由左边前端倒角30度的正六边体，右边四个角R=12mm的底座，中间有一个倒45度角和R=4mm连接左右两边。

该零件的轴向为一系列孔组成。

根据该零件的构造特征，其三维模型的创建操作可采用：（1）拉伸外轮廓及六边形；（2）旋转主视图中由孔组成的封闭图形；（3）运用旋转切除生成30度和45度、R4的两个封闭图形，生成外形上的倒角；（4）运用差集运算切除中间用旋转生成的阶梯轴（由孔组成的图形旋转而成），来创建该零件中间的阶梯孔，完成三维模型的创建。

●零件图如图1所示。

图1 零件图●具体的操作步骤如下：1．除了轮廓线图层不关闭，将其他所有图层关闭，并且可删除直径为65mm的圆形。

然后，结果如图2所示。

图2 保留的图形2．修改主视图。

将主视图上多余的线条修剪，如图3所示。

该图形经旋转切除生成外形上的倒角。

该图形放置切除后生成阶梯孔造型。

图3 修改主视图3．将闭合的图形生成面域。

单击“绘图”工具条上的“面域”按钮，框选所有的视图后，按回车键，命令行提示：已创建8个面域。

4．旋转左视图。

单击“视图”工具条上的“主视”按钮，系统自动将图形在“主视平面”中显示。

注意：此时，显示的水平线，如图4 a）所示。

输入“RO”（旋转）命令，按回车键，再选择右边的水平线（即左视图）的中间点，输入旋转角度值90，按回车键，完成左视图的旋转如图4 b）所示。

在轴测图中看到旋转后的图形如图4 c）所示。

图4 a）旋转前图4 b）放置后提示：图中的红色中心线是绘制的，用该线表明二视图的中心是在一条水平线上。

图4 c）轴测视图5．移动视图将两视图重合的操作如下：①单击“视图”工具条上的“俯视”按钮，系统自动将图形转换至俯视图中，如图5所示。

图5 俯视图显示图6 标注尺寸②单击“标注”菜单，选择“线性”标注，标注出二图间的水平距离，如图6所示。
