高等物理光学作业-反射率和膜参数的关系(matlab)
- 格式:docx
- 大小:33.97 KB
- 文档页数:3
反射薄膜反射率与膜层光学厚度的关系你知道反射薄膜吗?那可就像魔法世界里的神奇护盾一样。
而这个反射薄膜的反射率就像是护盾的防御力,膜层光学厚度呢,则是这护盾的独特配方。
要是把反射薄膜想象成一个超级自恋的镜子,反射率就是它臭美程度的体现。
膜层光学厚度就像是给这个自恋镜子化妆的层数。
当膜层光学厚度刚刚好的时候,就像是给镜子化了一个完美的妆,反射率那是蹭蹭往上涨,简直能把所有照向它的光都给“怼”回去,像一个特别傲娇的卫士,坚决不让光轻易穿透。
如果膜层光学厚度太薄了呢,就像镜子只擦了一点粉,效果不明显,反射率也就不高,光就像调皮的小贼,很容易就溜过去了。
这时候的反射薄膜就像一个没什么威慑力的小喽啰,只能眼巴巴看着光在自己地盘上乱窜。
而当膜层光学厚度太厚了,那就像是给镜子糊了一层厚厚的泥,光都被搞得晕头转向,反射率也会变得乱七八糟。
这就好比一个过度打扮的小丑,原本的功能都被这过度的“打扮”给破坏了。
在光学的世界里,膜层光学厚度和反射率就像是一对欢喜冤家。
有时候膜层光学厚度稍微变一变,反射率就像被踩了尾巴的猫,一下子跳得老高或者低得吓人。
你可以把膜层光学厚度想象成厨师做菜时放盐的量,反射率就是这道菜的咸淡程度。
盐放得恰到好处,菜就美味无比,就像膜层光学厚度合适时反射率达到最佳一样。
如果说反射薄膜是一个舞台,反射率是舞台上演员的表演精彩程度,那膜层光学厚度就是这个舞台的灯光效果。
灯光调得好,演员表演就更出彩,也就是膜层光学厚度合适时反射率会很高。
有时候我觉得膜层光学厚度在悄悄和反射率玩捉迷藏。
它稍微躲一下,改变一点点,反射率就像找不到朋友的小朋友,急得不知所措,数值也跟着变来变去。
就像我们穿衣服,膜层光学厚度就是衣服的厚度,反射率就是保暖程度。
衣服厚度合适,保暖效果就好,膜层光学厚度合适,反射率就高得惊人。
这两者的关系啊,就像一场有趣的闹剧,充满了惊喜和意外。
不过也正是这种奇妙的关系,让反射薄膜在光学等众多领域里有着无限的可能,像一颗充满神秘力量的魔法种子,随时可能长成参天大树呢。

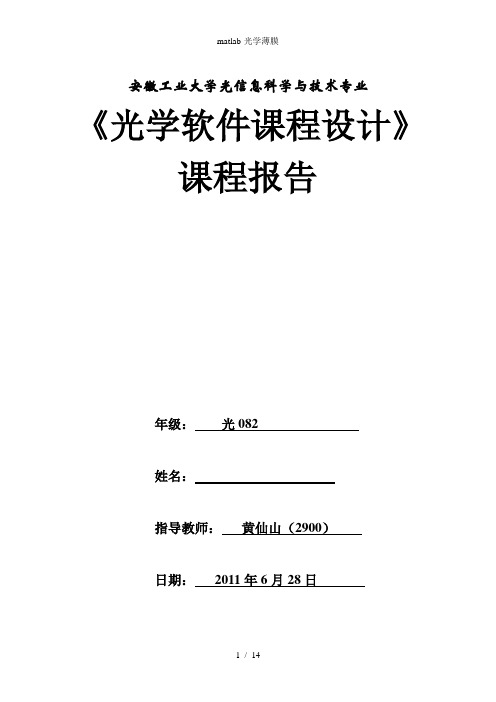

安徽工业大学光信息科学与技术专业《光学软件课程设计》课程报告年级:光082姓名:指导教师:黄仙山(2900)日期:2011年6月28日报告正文:一、 设计题目一维周期性光学薄膜结构中光学电磁传输特性的理论研究二、 设计理论薄膜特征矩阵在界面12'22111111'21111cos cos cos cos i r i t i r i i r t r i H H H H H E E E E E θθθθ-=-=+=+=由《电磁场与电磁波》H 与E的关系=得:E H με=,取0μμ=则21'2101011001cos )(cos )(i r t i r i n E E n E E H θμεθμε-=-= 在界面222021220022222cos cos )(t G t i r i t r i n E n E E H E E E E θμεθμε=-==+= 在不考虑薄膜对光能的吸收时,12E t i E 和,2'2E r r E 和的关系如下:)12'2112exp()exp(δδi E E i E E r r t i ==平面波通过薄膜一次A,B 两点的位相变化2111cos 2i h n θλπδ=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧--=-+=2100'21121'2112cos ]exp()exp([)exp()exp(1i r t r t n i E i E H i E i E E θμεδδδδ⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=-=+-=21001222'212211cos )(2)exp()(2)exp(i r t n H E i E H E i E θμεηηδηδ ⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧+-=-=)cos(sin )sin (cos 121121112121δδηηδδi H i E H i H E E t写成矩阵形式:波)(对波)对P cos S (cos cos 2cos sin sin cos 210012100121112211111111i i i n n h n H E i iH E θμεηθμεηθλπδδδηδηδ===⎥⎦⎤⎢⎣⎡⎥⎥⎦⎤⎢⎢⎣⎡--=⎥⎦⎤⎢⎣⎡当膜系包含N 层膜时,则有⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡++112111...N N N H E M M M H E 整个膜系的特征矩阵N M M M M...21=膜系反射率的计算令M 的矩阵元为A,B,C,D 即⎥⎦⎤⎢⎣⎡=D C B A M则⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡++1111N N H E D C B A H E 膜系反射系数GG GG i r D C B A D C B A E E r ηηηηηηηη+++--+==000011膜系反射系数GG D C B A t ηηηηη+++=0002反射率:*⋅=r r R 投射率:*⋅=t t T由两种不同介电常数(,A B εε)和厚度(,A B d d )的电磁材料所组成的一维周期性光学薄膜结构。
光学薄膜的反射率与透过率光学薄膜是一种应用于光学器件中的特殊薄膜材料,它具有调节光的传输和反射特性的功能。
在光学领域中,人们经常关注的是光的反射和透过过程,而薄膜材料的反射率与透过率是评估其性能的重要指标。
一、反射率的定义和影响因素反射率是指入射光束中被反射的光的强度与入射光束中的光强度之比。
在光学薄膜中,反射率的大小受材料的光学性质和薄膜结构的影响。
1. 光学性质的影响不同材料对于不同波长的光具有不同的吸收和折射特性,导致反射率的差异。
例如,某种材料对于可见光的吸收较强,其反射率可能会较高。
2. 薄膜结构的影响薄膜材料经过特定的制备过程,形成了一定的结构。
该结构由多层薄膜组成,每一层材料的厚度和折射率不同。
通过调节薄膜层的数量和厚度,可以实现对反射率的控制。
当光束穿过薄膜时,会发生多次反射和透射,薄膜的结构能够影响光束的合成效果,从而改变反射率。
二、透过率的定义和影响因素透过率是指入射光束中通过薄膜透过的光的强度与入射光束中的光强度之比。
与反射率类似,透过率也受光学性质和薄膜结构的影响。
1. 光学性质的影响与反射率类似,光学薄膜材料对于不同波长的光具有不同的吸收和折射特性,从而影响透过率。
有些薄膜材料较为透明,可使大部分光束透过,其透过率较高。
2. 薄膜结构的影响薄膜的结构也会对透过率产生影响。
通过调节薄膜层的数量和厚度,光在穿过薄膜的过程中会发生多次反射和透射。
当薄膜的结构能够使透射光束的干涉衰减,透过率会降低。
相反,如果薄膜结构使透射光束的干涉增强,透过率会增加。
三、应用和优化光学薄膜的反射率与透过率在实际应用中有着广泛的用途。
以下是一些示例:1. 光学镀膜光学镀膜是应用最广泛的光学薄膜技术之一。
通过镀膜技术,可以在光学器件上制造具有特殊反射和透射特性的薄膜。
例如,将光学薄膜施加于镜片上,可以增加镜片的反射率,提高光学设备的工作效率。
2. 光学滤波利用光学薄膜的反射率和透过率特性,可以设计出各种滤波器。
光学薄膜的透过率与反射率光学薄膜是指在透明的基底上涂覆一层或多层薄膜材料的一种光学元件,在许多光学设备和技术中具有广泛应用,如镜片、滤光器、反射镜等。
其中,透过率和反射率是衡量光学薄膜性能的重要指标。
本文将探讨光学薄膜的透过率与反射率的影响因素和相关计算方法。
一、透过率的影响因素及计算方法透过率是指光线通过薄膜后穿过薄膜的能量与入射光能量之比,通常用百分数表示。
光学薄膜的透过率受多种因素影响,主要包括薄膜材料的透射系数、薄膜厚度和入射角度等。
1. 薄膜材料的透射系数薄膜材料的透射系数是指材料对特定波长的光线穿过薄膜的能力,决定了光线在薄膜中的损耗情况。
透射系数一般取值范围在0到1之间,透射系数越大,透过率越高。
2. 薄膜厚度薄膜厚度与透过率之间存在着一定的关系。
当薄膜厚度为四分之一波长时,透过率可达到最大值。
当薄膜厚度增加或减小时,透过率均会下降,直至为零。
因此,选择合适的薄膜厚度对于提高透过率十分重要。
3. 入射角度入射角度是指光线与法线的夹角,对于不同入射角度下的光线,透过率也会发生变化。
一般来说,入射角度越大,透过率越小。
计算光学薄膜的透过率通常需要进行复杂的数值计算,考虑到文章的篇幅和难度,这里我们不展开具体的计算方法。
二、反射率的影响因素及计算方法反射率是指光线射到薄膜表面后反射回来的能量与入射光能量之比,通常用百分数表示。
对于光学薄膜而言,反射率是其重要的性能指标之一。
1. 薄膜材料的折射率薄膜材料的折射率对反射率有直接影响。
当薄膜材料的折射率与空气或其他介质的折射率匹配时,反射率会相对较低,透过率较高。
2. 入射角度入射角度对薄膜的反射率也有影响。
当入射角度增加时,反射率会随之增加。
计算光学薄膜的反射率同样需要进行复杂的数值计算,本文不赘述。
三、光学薄膜的应用光学薄膜由于其特殊的光学性能,广泛应用于各个领域。
以下是一些常见的应用:1. 镜片光学薄膜应用于镜片上,可以增加镜片的透光性和抗反射性能,提高观察者的视觉体验。
dbr反射率透射率matlab光在各种材料中的反射和透射是物理学中一个重要的研究课题,其中双折射薄膜(DBR)是一种常用的光学元件,在激光器、传感器等领域有着广泛的应用。
本文主要基于Matlab对DBR材料的反射率和透射率进行了深入研究。
DBR是一种由不同折射率的材料交替叠加形成的薄膜结构,能够实现特定波长光的反射与透射。
其工作原理是利用材料的折射率变化使得入射光在不同材料间发生反射,从而实现对特定波长光的控制。
在设计DBR结构时,需要考虑材料的折射率、膜厚度等参数,以达到期望的光学性能。
Matlab作为一种强大的计算工具,能够有效地模拟和分析DBR结构的光学特性。
通过编写相应的程序,可以计算出不同波长下DBR的反射率和透射率,并可进一步优化设计参数以提高其性能。
在研究中,我们使用Matlab对DBR的反射率和透射率进行了仿真分析,并与实际测试结果进行了对比验证,结果表明Matlab模拟结果与实验结果吻合较好。
除了分析DBR的光学性能,我们还研究了不同材料对DBR性能的影响。
在设计DBR结构时,材料的选择是至关重要的,不同材料的折射率、吸收率等参数会直接影响DBR的反射和透射性能。
我们通过Matlab对不同材料组合下的DBR进行了仿真分析,结果显示不同材料组合会导致不同的反射率和透射率曲线,为DBR的优化设计提供了参考。
此外,我们还研究了DBR结构在特定波长光下的光学特性。
通过改变入射光的波长,可以观察到DBR的反射率和透射率随波长的变化规律。
我们使用Matlab编写程序,对不同波长下的DBR进行了仿真计算,并绘制出了反射率和透射率随波长的变化曲线。
研究结果表明,在特定波长范围内,DBR的反射率和透射率存在周期性变化,这对于光学器件的设计和应用具有重要意义。
梳理一下本文的重点,我们可以发现,本文基于Matlab对DBR的反射率和透射率进行了深入研究,通过仿真分析得出了不同材料、波长下的光学特性,并为DBR的优化设计提供了参考。
反射率和膜层厚度之间的计算公式嘿,朋友们!今天咱们来聊聊反射率和膜层厚度之间那点有趣的事儿。
这就像是一场神秘的魔法,它们之间的关系可藏着不少学问呢!首先呢,反射率和膜层厚度的关系有个很重要的公式。
假设我们把光想象成一群调皮的小精灵,反射率呢就像是小精灵被弹回来的比例。
那这个公式啊,就像是指挥小精灵行动的魔法咒语。
对于单层膜来说,反射率R和膜层厚度d的关系大概是这样的:R = [(n1 - n0)/(n1 + n0)]² + [2(n1² -n0²)/(n1² + n0²)]² * sin²(2πd/λ),这里n0是基底的折射率,n1是膜层的折射率,λ就像小精灵队伍的步伐长度,也就是光的波长。
这就好比小精灵们在不同的环境(折射率不同)里蹦跶,膜层厚度就像是一道特殊的栅栏,决定着小精灵被弹回来的情况,是不是超级神奇?想象一下,如果膜层厚度d变得超级厚,厚得像一堵墙一样,那sin²(2πd/λ)这个部分就会像一个疯狂的跳舞机器,不停地在不同的值之间跳动,反射率也就跟着变得特别复杂,就像一群小精灵在迷宫里乱转,不知道该往哪里跑了。
再说说这个n0和n1,如果n1比n0大很多,那就像是从一个小村子(n0)来到了一个超级大都市(n1),小精灵们遇到这种巨大的变化,反射率也会受到很大的影响,就像小村民突然到了大城市,有些不知所措,反射的情况就变得很不一样了。
要是膜层有多层呢,哎呀,那公式就更像是一个超级复杂的魔法阵了。
不过基本原理还是和单层膜有点像,只是要一层一层地考虑小精灵在不同膜层之间的穿梭情况。
就好比小精灵要穿过好多不同的魔法关卡(膜层),每个关卡都有自己的规则(折射率)和厚度,这可真是个考验小精灵智慧的大挑战啊!而且哦,这个反射率和膜层厚度的关系在很多地方都超级有用。
比如说在做光学镜片的时候,就像给小眼睛们打造特殊的防护盾。
dbr反射率透射率matlab1. 引言在光学领域中,光的反射和透射是研究的重要课题之一。
通过研究材料的反射率和透射率,我们可以深入了解材料的光学性质。
本文将利用Matlab软件,探讨DBR(Dielectric Bragg Reflector)薄膜结构中的反射率和透射率,以及其在光学器件中的应用。
2. DBR薄膜结构DBR是一种由多层介质薄膜组成的结构,其中介质层具有不同折射率。
这种结构可以通过控制介质层折射率和厚度来实现对特定波长光线的反射或透射。
具体来说,在DBR结构中,折射率高低交替排列的多层介质将导致入射光线在不同折射率之间不断发生反向传播。
3. DBR结构中的反向传播在DBR结构中,当入射光线遇到高折射率材料时发生向下传播,在低折射率材料处发生向上传播。
这种交替传播导致了多次界面反应,并且使得入射光线在结构中被多次反射。
这些反射过程中,一部分光线被反射回去,一部分光线则继续向前传播。
4. DBR结构中的反射率计算为了计算DBR结构中的反射率,我们需要考虑入射光线的波长、入射角度、薄膜层的折射率以及薄膜层的厚度。
在Matlab软件中,我们可以利用Fresnel公式来计算DBR结构的反射率。
Fresnel公式是一种用于描述光在两种介质之间传播时发生反向传播和折射的公式。
5. DBR结构中的透过率计算除了计算DBR结构中的反射率外,透过率也是研究该结构重要参数之一。
透过率是指入射光线穿过DBR结构后被透过去的比例。
在Matlab 软件中,我们可以利用Fresnel公式和衰减系数来计算DBR结构中的透过率。
6. DBR薄膜在激光器器件中的应用由于DBR具有可调谐波长和高度选择性等特点,在激光器器件设计领域中得到了广泛应用。
通过调节DBR结构中的折射率和厚度,可以实现对激光器输出波长的控制。
此外,DBR结构还可以用于光纤通信系统中的滤波器和光调制器等器件。
7. 结论通过利用Matlab软件计算DBR结构中的反射率和透射率,我们可以更好地了解材料的光学性质。
光学实验实验报告课程名称:光学实验姓名:伍金霄学院:电子工程学院系部:光电子技术系专业:电子科学与技术年级:科技1201学号:指导教师:刘娟2014年12 月24 日光波在介质中界面上的反射及透射特性一.实验目的:1.掌握反射系数及透射系数的概念;2.掌握反射光与透射光振幅和相位的变化规律; 3.掌握布儒斯特角和全反射临界角的概念。
二.实验原理:1 反射定律和折射定律光由一种介质入射到另一种介质时,在界面上将产生反射和折射。
现假设二介质为均匀、透明、各向同性介质,分界面为无穷大的平面,入射、反射和折射光均为平面光波,其电场表示式为)(0r k t i l l l l e E E ⋅--=ω l =i, r, t式中,脚标i 、r 、t 分别代表入射光、反射光和折射光;r 是界面上任意点的矢径,在图2-1所示的坐标情况下,有r=ix+jy图2-1 平面光波在界面上的反射和折射 图2-2 k i 、k r 、k t 三波矢关系根据电磁场的边界条件,可以得到如下关系)(0)(t i r i tr i =⋅-=⋅-==r k k r k k ωωω 这些关系表明:①入射光、反射光和折射光具有相同的频率;②入射光、反射光和折射光均在入射面内,k i 、k r 和k t 波矢关系如图2-2所示。
进一步可得tt i i r r i i sin sin sin sin θθθθk k k k == 或tt i i r r i i sin sin sin sin θθθθn n n n ==即介质界面上的反射定律和折射定律,它们给出了反射光、折射光的方向。
折射定律又称为斯涅耳(Snell)定律。
2 菲涅耳公式 s 分量和p 分量通常把垂直于入射面振动的分量称做s 分量,把平行于入射面振动的分量称做p 分量。
为讨论方便起见,规定s 分量和p 分量的正方向如图2-3所示。
图2-3 s 分量和p 分量的正方向反射系数和透射系数 假设介质中的电场矢量为)(i 0e r k t l l l E E ⋅--=ω l =i, r, t其s 分量和p 分量表示式为)(i 0e r k t lm lm l E E ⋅--=ω m =s,p则定义s 分量、p 分量的反射系数、透射系数分别为tmtm m im rmm E E t E E r 0000==菲涅耳公式假设界面上的入射光、反射光和折射光同相位,根据电磁场的边界条件及s 分量、p 分量的正方向规定,可得ts rs s E E E i =+和2tp 1rp 1ip cos cos cos θθθH H H =-利用E H εμ=,上式变为22ts 11rs is cos cos )(θθn E n E E =-再利用折射定律,消去E ts ,经整理可得)sin()sin(1212is rs θθθθ+-=E E 根据反射系数定义,得到)sin()sin(2121θθθθ+--=s r221111cos cos cos 2θθθn n n t s +=将所得到的表示式写成一个方程组,就是著名的菲涅耳公式:212122112*********tan tan tan tan cos cos cos cos )sin()sin(θθθθθθθθθθθθ+--=+-=+--==n n n n E E r is rs s 2121211221122121002sin 2sin 2sin 2sin cos cos cos cos )tan()tan(θθθθθθθθθθθθ+-=+-=+-==n n n n E E r iprp p 21121121112100221111212100cos cos cos 2)cos()sin(sin cos 2cos cos cos 2)sin(sin cos 2θθθθθθθθθθθθθθθθn n n E E t n n n E E t iptp p is ts s +=-+==+=+==这些系数首先是由菲涅耳用弹性波理论得到的,所以又叫做菲涅耳系数。
薄膜透过率反射率计算公式薄膜透过率和反射率计算公式。
在光学领域中,薄膜的透过率和反射率是非常重要的参数,它们可以用来描述光在薄膜上的传播和反射情况。
薄膜透过率和反射率的计算公式可以帮助我们更好地理解光在薄膜上的行为,从而应用于各种光学器件的设计和制造中。
薄膜透过率和反射率的计算公式可以通过薄膜的折射率、厚度以及入射光的波长来确定。
在本文中,我们将介绍薄膜透过率和反射率的计算公式,并讨论它们在实际应用中的意义。
薄膜透过率的计算公式可以表示为:\[ T = \frac{4 n_1 n_2}{(n_1 + n_2)^2} \times\frac{\sin^2(\theta_2)}{\sin^2(\theta_1 + \theta_2)} \]其中,T表示透过率,\( n_1 \)和\( n_2 \)分别表示薄膜的上、下介质的折射率,\( \theta_1 \)和\( \theta_2 \)分别表示入射角和折射角。
薄膜反射率的计算公式可以表示为:\[ R = \frac{(n_1 n_2)^2}{(n_1 + n_2)^2} \times\frac{\sin^2(\theta_2)}{\sin^2(\theta_1 + \theta_2)} \]其中,R表示反射率,\( n_1 \)和\( n_2 \)分别表示薄膜的上、下介质的折射率,\( \theta_1 \)和\( \theta_2 \)分别表示入射角和折射角。
通过这两个公式,我们可以计算出薄膜在不同入射角和波长下的透过率和反射率。
这些参数对于光学器件的设计和性能评估非常重要,例如在太阳能电池板、光学镜片、滤光片等器件中的应用。
在实际应用中,薄膜的材料、厚度、折射率等参数都会对透过率和反射率产生影响。
因此,我们需要根据具体的薄膜材料和结构来确定透过率和反射率的计算公式,并进行相应的实验验证。
除了上述的计算公式,我们还可以通过薄膜的光学特性参数来确定透过率和反射率,例如透射系数和反射系数。
大作业一:问题2:
%大作业一:
m0=8.85e-10;%真空电容率
m1=pi*4e-7;%真空磁导率
%问题一:
nA=1;%空气
nG=1.52;%玻璃
nH=2.3;%高折射率膜
nL=1.38;%低折射率膜
%不同波长时的特征矩阵:
%一层GHA:
%lamda=460;
lamda=460;
M=matrix(lamda,lamda/4,nH);
r=reflect(M,nA,nL);
R1=r*conj(r);
%其他波长也是一样,因为h/lamda=1/4;
%三层GHLHA:
lamda=460;
M1=matrix(lamda,lamda/4,nH);
M2=matrix(lamda,lamda/4,nL);
M3=matrix(lamda,lamda/4,nH);
M=M1*M2*M1;
r=reflect(M,nA,nL);
R2=r*conj(r);
%五层GHLHLHA:
M=M1*M2*M1*M2*M1*M2;
r=reflect(M,nA,nL);
R3=r*conj(r);
%问题二:
%一层GHA:
for lamda=300:1000 M=matrix(lamda,460/4,nH);
r=reflect(M,nA,nL);
R1(lamda-299)=r*conj(r);
end
figure
plot(300:1000,R1)
hold on
%三层GHLHA:
for lamda=300:1000
M1=matrix(lamda,460/4,nH);
M2=matrix(lamda,460/4,nL);
M=M1*M2*M1;
r=reflect(M,nA,nL);
R2(lamda-299)=r*conj(r);
end
plot(300:1000,R2,'r')
%五层GHLHLHA:
for lamda=300:1000
M1=matrix(lamda,460/4,nH);
M2=matrix(lamda,460/4,nL);
M=M1*M2*M1*M2*M1;
r=reflect(M,nA,nL);
R3(lamda-299)=r*conj(r);
end
plot(300:1000,R3,'-g')
legend('一层GHA','三层GHLHA','五层GHLHLHA')
xlabel('\lambda/(nm)')
ylabel('反射率R')
grid on
title('不同膜系下,反射率R与波长\lambda的关系')
问题3:
%问题三:
%讨论不同的波长条件下,反射率和膜厚的关系 %lamda=460; lamda=460; for h=50:400
M=matrix(lamda,h,nH); r=reflect(M,nA,nL); R11(h-49)=r*conj(r); end figure
plot(50:400,R11) hold on
%lamda=532; lamda=532; for h=50:400
M=matrix(lamda,h,nH); r=reflect(M,nA,nL); R22(h-49)=r*conj(r); end
plot(50:400,R22,'r') %lamda=1060; lamda=1060; for h=50:400
M=matrix(lamda,h,nH); r=reflect(M,nA,nL); R33(h-49)=r*conj(r); end
plot(50:400,R33,'g')
legend('波长\lambda=460','波长\lambda=532','波长\lambda=1060') xlabel('膜厚h/(nm)') ylabel('反射率R') grid on
title('不同波长下,反射率R 与膜厚h 的关系')
300
4005006007008009001000
λ/(nm)
反射率R
不同膜系下,反射率R 与波长λ的关系
50
100150200
250300350400
膜厚h/(nm)
反射率R
不同波长下,反射率R 与膜厚h 的关系。
