KT16R矿用无线通信系统介绍系统组成系统由地面和井下两部分组成：a) 地面部分：系统地面设备主要由维护台（包括软件）、IP/PBX网络语音交换机、无线交换机、地面基站、集线器等组成。
IP/PBX是一种基于IP的语音通信系统主设备，此设备可以完全将语音通信集成到数据网络中，从而将分布在各区域员工的语音和数据通信集成在一个网络。
无线交换机是基于多核心、多线程的中央处理结构平台，从而实现统一无线管理基站和使客户端三层漫游。
利用地面基站使通信信号覆盖地面重点区域，在区域内实现通信、无线上网等功能。
集线器为系统网络提供中继和转换接口，为矿井信息化提供百兆以太网平台。
地面维护台中综合处理软件、定位软件等实现对人员、设备信息的自动化管理，使管理层一目了然。
b) 井下部分：主要由KJJ660矿用环形网络接口（以下简称“矿用交换机”），KJJ169-K矿用隔爆兼本安型无线基站控制器（以下简称“控制器”）、KT16R-F矿用隔爆兼本安型无线基站（以下简称“基站”）、KT16R-S型矿用本安手机（以下简称“手机”）、KDW660/53B矿用隔爆型通信电源（以下简称“电源”），KT16R-K标识卡等设备组成。
基站是无线网络的接入点，是终端设备之间的无线通信传输接口；控制器和矿用交换机为系统网络提供中继接口，实现井上与井下设备数据交换。
手机实现无线语音通信与定位功能。
标识卡能够实现人员的考勤及定位。
系统框图图2 系统接入环网方式适用于大型矿井，依托环网组成语音数据综合传输网络。
能够实现矿井自动化管理、综合调度、人员管理与监控等功能。
二、系统主要功能语音功能➢免打扰➢呼叫等待➢呼叫转移➢遇忙提示重拨➢在线查询➢紧急呼叫业务➢支持手机之间的呼叫服务➢支持固定电话和手机的呼入呼出服务➢支持内部语音通信网络与外部PSTN网络的互通呼叫短信功能➢支持点对点短信➢点对多点的短信群发➢漏接电话短信提醒人员及机车管理功能1）监测a) 系统具有携卡人员出/入井时刻，出/入重点区域时刻，出/入限制区时刻等监测功能。
KT160矿用无线通信系统说明一、系统结构系统可分为两种结构，光纤独立组网和工业以太环网组网。
光纤独立组网：工业以太环网组网：二、系统功能1、基本功能语音调度功能完整和丰富的新业务能力扩展1.1 通话系统具有对所注册的号码进行拨打，接通后进行语音通话的功能。
系统具有接听注册用户对总台的电话，并进行通话的功能。
1.2 群呼同时呼叫某一个群中的所有分机。
1.3 组呼对选中的某些分机发起呼叫。
1.4 呼叫记录显示显示服务器所有的分机通话记录。
1.5 转接控制台将总机接通的通话转移给某一个分机。
1.6 代接控制台总机接听正在振铃的一路通话。
1.7 强插控制台插入已经开始的通话，实现总机与通话双方的多方通话。
1.8 强拆控制台强行中断某一通话。
1.9 监听控制台总机监听某一个通话。
• 呼叫 • 强插 • 强拆 • 监听 • 选呼 • 群呼• 热线呼叫 • 呼叫前转 • 遇忙转移 • 个人跟随 • 定时叫醒 • 缩位拨号• 选择应答 • 呼叫等待 • 呼叫代接 • 会议电话 • 呼出限制 • 呼入限制• 紧急呼叫 • 呼叫锁定 • 手动录音 • 自动录音 • 组内限制 • 级别限制1.10 加入会议控制台邀请分机到指定会议室。
1.11 邀请外线邀请用户输入的外线号码到会议室中。
1.12 存储和查询系统具有对所有通话的存储和查询功能：1.13 显示系统具有列表显示功能：a) 对所有分机的列表显示；b) 对所有在线分机的的列表显示；c）对所有通话中的分机列表显示；d）对各个组内分机的列表显示。
1.14 打印系统对通话记录、注册用户明细等报表的打印功能。
1.15 人机对话系统具有人机对话功能，以便于系统生成、参数修改、功能调用、控制命令输入等。
1.16 自诊断系统具有自诊断功能。
当手机不再服务区，系统将显示该手机处于离线状态，如果在服务区，将显示在线状态。
1.17 备用电源系统具有备用电源。
当电网停电后，保证整个系统的正常运行。
第二章 WIFI矿用无线通讯系统一、综述针对矿区信息化建设需求，我公司根据多项技术对比论证结果，以及现场实地勘察，研制了基于统一标准的工业以太网结构的通讯系统。
本系统以光纤有线网络为骨干，以无线网络为延伸，在井下设立若干基站，通过无线通信手段，从而实现生产调度管理及信息交流等功能。
并为实现位置监测与管理、数字化视频监控以及各种井下传感器数据的统一采集与综合处理，提供了一个共用的平台，为实现语音、定位、视频、数据的多网合一，以及生产调度、应急救援、安全监控与督察提供了良好的应用基础。
1 目的利用无线通讯手段，实现井下手机之间以及与地面各类终端，包括办公电话、手机、小灵通等之间的通信需求。
在实现基本语音业务的同时，为视频、数据及其它可拓展业务提供可复用平台，极大提高工作效率，改善生产安全环境，真正的实现一次性投资多种应用同时实现。
2设计原则根据煤矿的现场实际情况，对整个煤矿工业以太网络进行全面规划，总体设计以高新技术为主，本着“力求保证系统先进、实用、安全、可靠、经济、易扩展、易维护和高性价比”的原则。
2.1 先进性充分考虑电子信息技术的突飞猛进发展趋势，采用国内外成熟的技术，起点要高，在技术上具有一定的超前性，保证通讯、调度、监控系统建立在同一个先进的网络化平台上，智能化程度高。
2.2 实用性以实用为主，在工程设计和实现的过程中，始终要把使用单位的实际需求放在首位，做到灵活、好用。
充分分析通讯、调度、视频监控系统的需求及使用环境情况，采用优质设备，满足安防要求，保证操作方便耐久实用。
2.3 扩展性系统可集中管理、监控，分散控制，总体结构具有较强兼容性和可扩展性，既便于系统的充实、完善、改进和提高，又便于设备的更新、换代。
2.4 经济性系统优化设计，子系统具有标准化、模块化，在实现先进性和保证可靠性的前提下，达到较优的性能价格比；二、系统特点及优势本系统是专门针对煤炭行业矿区通信现状及固有特点而设计的一套完整的集成通讯、调度、监控一体化系统。

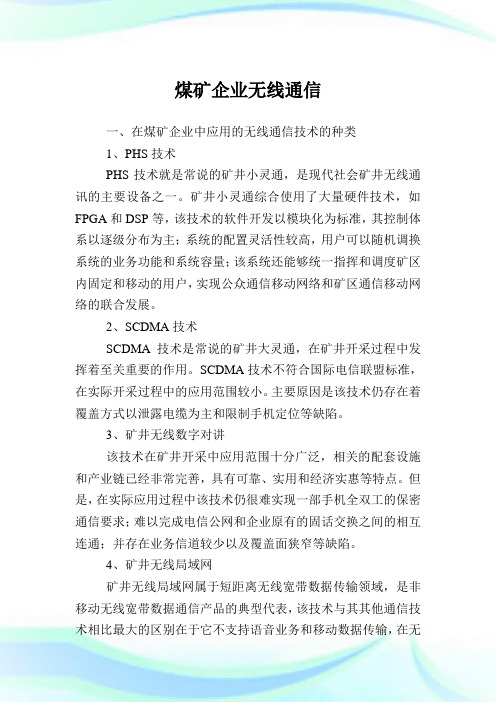

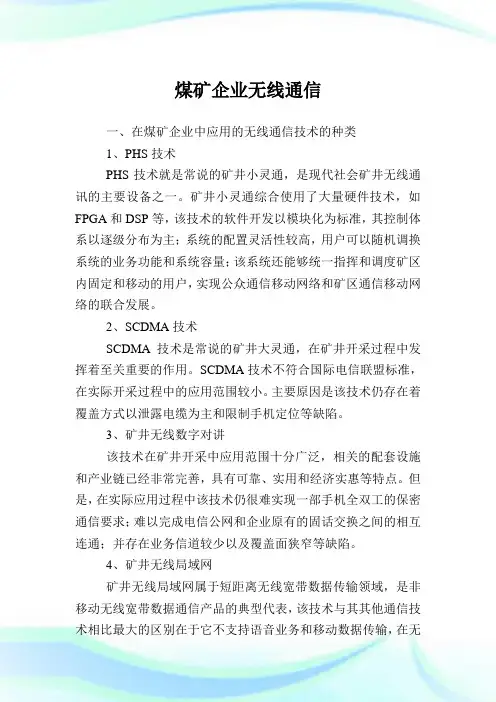

煤矿企业无线通信一、在煤矿企业中应用的无线通信技术的种类1、PHS技术PHS技术就是常说的矿井小灵通，是现代社会矿井无线通讯的主要设备之一。
矿井小灵通综合使用了大量硬件技术，如FPGA和DSP等，该技术的软件开发以模块化为标准，其控制体系以逐级分布为主；系统的配置灵活性较高，用户可以随机调换系统的业务功能和系统容量；该系统还能够统一指挥和调度矿区内固定和移动的用户，实现公众通信移动网络和矿区通信移动网络的联合发展。
2、SCDMA技术SCDMA技术是常说的矿井大灵通，在矿井开采过程中发挥着至关重要的作用。
SCDMA技术不符合国际电信联盟标准，在实际开采过程中的应用范围较小。
主要原因是该技术仍存在着覆盖方式以泄露电缆为主和限制手机定位等缺陷。
3、矿井无线数字对讲该技术在矿井开采中应用范围十分广泛，相关的配套设施和产业链已经非常完善，具有可靠、实用和经济实惠等特点。
但是，在实际应用过程中该技术仍很难实现一部手机全双工的保密通信要求；难以完成电信公网和企业原有的固话交换之间的相互连通；并存在业务信道较少以及覆盖面狭窄等缺陷。
4、矿井无线局域网矿井无线局域网属于短距离无线宽带数据传输领域，是非移动无线宽带数据通信产品的典型代表，该技术与其其他通信技术相比最大的区别在于它不支持语音业务和移动数据传输，在无线网片和无线网桥领域应用比较广泛。
二、煤矿企业中无线通信技术的发展趋势1PHS技术据相关统计结果显示：PHS技术是目前我国煤矿企业应用频率最高的无线通信技术，该技术在煤矿企业的发展建设过程中具有极大的技术优势，最典型的特点有语音通话效果好、移动切换呼通率高一级组网通信规范等。
近几年，伴随着无线通信技术的深入发展，PHS技术的原有频段将转移到3G组网上。
该项技术转移的主要原因有：第一，PHS技术中必须使用的基站和手机功率相对而言较小，属于无线微蜂窝通信体制的范畴，原有频段转移到3G最往后，网络通信受干扰程度较小；第二，转移到3G 组网的原有频率可以完成自动调整，确保在新通话收集的通信频道不被切换；第三，原有频段转移到3G组网后，PHS和DECT 系统可以同时实现与3G网络的兼容发展；第四，PHS技术主要集中在矿井下，对地面3g网络信号不会产生影响。

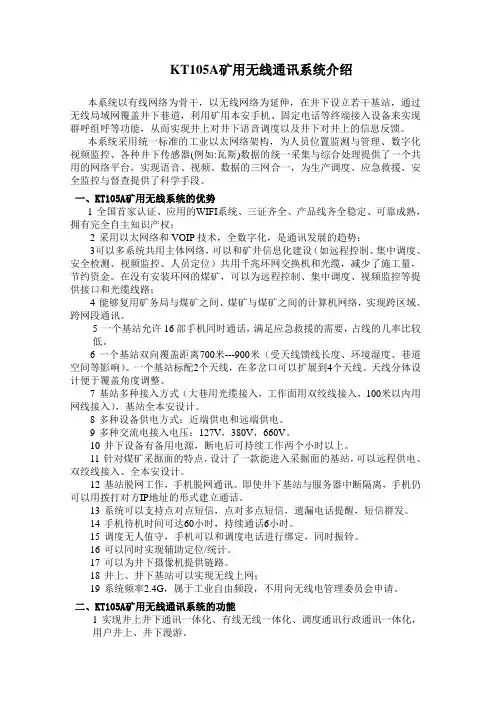

KT105A矿用无线通讯系统介绍本系统以有线网络为骨干，以无线网络为延伸，在井下设立若干基站，通过无线局域网覆盖井下巷道，利用矿用本安手机、固定电话等终端接入设备来实现群呼组呼等功能，从而实现井上对井下语音调度以及井下对井上的信息反馈。
本系统采用统一标准的工业以太网络架构，为人员位置监测与管理、数字化视频监控、各种井下传感器(例如:瓦斯)数据的统一采集与综合处理提供了一个共用的网络平台，实现语音、视频、数据的三网合一，为生产调度、应急救援、安全监控与督查提供了科学手段。
一、KT105A矿用无线系统的优势1 全国首家认证、应用的WIFI系统、三证齐全、产品线齐全稳定、可靠成熟，拥有完全自主知识产权；2 采用以太网络和VOIP技术，全数字化，是通讯发展的趋势；3可以多系统共用主体网络，可以和矿井信息化建设（如远程控制、集中调度、安全检测、视频监控、人员定位）共用千兆环网交换机和光缆，减少了施工量，节约资金。
在没有安装环网的煤矿，可以为远程控制、集中调度、视频监控等提供接口和光缆线路；4 能够复用矿务局与煤矿之间、煤矿与煤矿之间的计算机网络，实现跨区域、跨网段通讯。
5 一个基站允许16部手机同时通话，满足应急救援的需要，占线的几率比较低。
6 一个基站双向覆盖距离700米---900米（受天线馈线长度、环境湿度、巷道空间等影响）。
一个基站标配2个天线，在多岔口可以扩展到4个天线。
天线分体设计便于覆盖角度调整。
7 基站多种接入方式（大巷用光缆接入，工作面用双绞线接入，100米以内用网线接入），基站全本安设计。
8 多种设备供电方式：近端供电和远端供电。
9 多种交流电接入电压：127V，380V，660V。
10 井下设备有备用电源，断电后可持续工作两个小时以上。
11 针对煤矿采掘面的特点，设计了一款能进入采掘面的基站，可以远程供电、双绞线接入、全本安设计。
12 基站脱网工作，手机脱网通讯。
即使井下基站与服务器中断隔离，手机仍可以用拨打对方IP地址的形式建立通话。
KT130型矿用无线通信系统使用说明书天地（常州）自动化股份有限公司中煤科工集团常州自动化研究院2011年2月第3.0版目录1 概述2 系统特点和功能3 系统组成和工作原理4 主要技术参数5 安装与调试6 使用7 使用中注意事项8 运输、储存9 资料10 执行标准1 概述KT130型矿用无线通信系统是天地（常州）自动化股份有限公司（中煤科工集团常州自动化研究院）研制的矿用移动通讯系统，在企业内部通过无线通讯方式实现语音和数据呼叫，适用于大中型煤矿以及相类似的产业部门。
该系统采用标准工业以太网结构，TCP/IP 协议，WiFi 协议，能够实现矿区井上与井下系统的语音、数据传输，开创了矿井无线移动通信的新局面。
1.1 型号意义 KT 1301.2 防爆型式 主要设备基本配置表1登记序号矿用通讯系统或设备123456续表1矿用本质安全型，标志为“ExibI”；矿用输出本质安全型，标志为“[Exib]I”；矿用隔爆型“ExdI”；矿用隔爆兼本安型“Exd [ib] I”。
1.3 系统各产品使用环境条件1.3.1系统中用于机房、调度室的设备，应在下列环境条件下正常工作：a）环境温度：15℃～30℃；b）相对湿度：40%～70%；c）温度变化率：小于10℃/h，且不得结露；d）大气压力：80KPa～106KPa；e） GB/T 2887 规定的尘埃、照明、噪声、电磁场干扰和接地条件。
1.3.2 除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：a）环境温度：0℃～40℃；b）平均相对湿度：不在于95%（+25℃）；c）大气压力：80KPa～106KPa；d) 有煤尘瓦斯爆炸混合物但无破坏绝缘的腐蚀性气体场合。
2 系统特点和功能a) 系统内手机之间可互相呼叫通话；b) 外线电话与系统内手机可相互呼叫通话；c) 手机终端的短信功能；d) 系统维护终端具有维护和管理功能；e) 调度功能：对无线用户可实现群呼、强拆、强插等调度功能。
KT23煤矿井下无线通信系统| [<<][>>]1概述KT23煤矿无线通信业务是杭州北辰天地推出的一种满足企业多业务接入的整体解决方案。
KT23煤矿无线通信内置PBX功能，在一个设备上集中提供了KTW14矿用本安型手机、LAN、POTS等业务，KT23煤矿无线通信系统提供的KTW14矿用本安型手机业务可以实现公网小灵通号码和私网无线分机号码的双待机模式。
KT23煤矿无线通信解决方案不仅能够满足企业多业务接入的需求，而且使企业用户也能够享受移动通信业务的高效与便捷。
KT23煤矿无线通信提供的小灵通系统即支持公众KTW14矿用本安型手机网和企业私网的双待机的双模模式，也支持待机在公众KTW14矿用本安型手机网或者是企业私网的单待机模式。
如果在公私网双待机的情况下，企业用户如果在企业内，那么他的小灵通手机就既是一个无线分机也是一个公网小灵通，KT23煤矿无线通信系统在网络中的位置类似于传统的PBX，该系统直接配置在企业内，上行采用PRI接口或FXO接口和PSTN网络连接，提供语音业务。
采用ADSL或100Base-T与城域网相连，提供数据业务。
KT23煤矿无线通信系统下行提供FXS接口提供企业内部固定分机接入，提供BRI接口提供私网和公网KTW14矿用本安型手机基站的接入，并支持无线分机的切换。
同时提供以太网接口可连接企业内部局域网系统。
在KT23煤矿无线通信 R1.2版本中，还增加了对ECM2000（Enterprise core manager）的支持，ECM2000可以通过IP网络连接企业总部和分支机构的KT23煤矿无线通信系统，也可以连接iAD或者其他的接入设备如WLAN的AP，也可以直接连接SIP电话来增加号码资源。
2KT23煤矿无线通信系统在网络中的架构KT23煤矿无线通信系统在网络中的位置类似于传统的PBX，该系统直接配置在企业内，上行采用PRI接口或FXO接口和PSTN网络连接，提供语音业务。
KT15矿用无线通讯系统产品介绍目录1.公司简介 .............................................................................. 错误！未定义书签。
2.产品概述 (2)3.系统组成 (2)4.系统功能 (3)5.系统特点 (4)6.系统性能指标 (6)7.主要设备： (6)7.1.KT15-F矿用本质安全型无线基站 (6)7.2.KT15-S矿用本质安全型手机 (7)7.3.调度控制系统SP30-A VS (8)7.4.AX5612i智能无线控制器 (9)7.5.KJJ136隔爆光纤交换机 (11)7.6.多媒体调度台 (12)7.7.地面基站 (12)8.应用实例 (13)9.售后服务承诺 (14)1.产品概述KT15矿用无线通讯系统可将无线通信、视频监控、安全监控，产量监控，人员定位和应急救援等六大系统信息统一，集语音、视频、数据于一体，可实现生产调度、多媒体通信和应急救援通信等强大的功能。
本系统便于工程实施与维护且具备优异的扩展性，是我国目前技术领先、功能强大的综合性井下通信系统。
本系统基于WiFi技术，结合光纤骨干网络的井下矿用多业务平台，可提供如下应用：●通过WiFi无线网络连通各煤矿及井下，集成基于TCP/IP及无线技术的本安手机，解决了每个煤矿的语音通讯服务、人员语音调度服务，可以完全替代现有的各种类型的井下语音通讯系统。
●通过提供骨干光纤网络、末端无线接入的方式，建立起矿井环境的综合网络系统，适应未来多重业务应用的扩展需求。
●提供各类有线、无线接口，可以接入人员定位系统、基于网络的人员与设备管理系统、安全生产监控系统等一系列的增值服务。
●提供无线接口,有线接口，可以接入矿用摄像机，使得井下视频监控点具备更强的移动性。
●提供井下基础网络，满足本公司未来井下紧急救援指挥系统的实施。
图1：系统架构2.系统组成本系统由井上设备和井下设备两部分组成。
矿用漏泄矿用漏泄无线无线无线通信系统通信系统一． 系统概述矿用漏泄通信系统采用了矿用漏泄电缆作为天线的通信技术，使高频无线信号在矿道内均匀辐射，实现了在地下坑道中的移动通信。
系统采用了大规模集成电路和软件控制技术，性能稳定可靠、抗干扰能力强。
系统功能齐全、组网灵活，可实现地下坑道无缝覆盖，也可实现坑道移动用户与地面移动用户及固定电话用户间相互联网通信。
系统可组成单信道、两信道或多信道不同规模的无线通信网络，具备可靠的调度指挥功能二． 系统的设备组成系统由基站设备基站设备基站设备、链路设备链路设备链路设备和用户终端用户终端用户终端设备三大部分组成。
1. 基站设备1.1 基站设备包活KTL110-J 矿用本安型基地台1部、KDW25W 稳压电源1部、调度电话1部。
1.2 基站设备设置于矿道合适的位置，具备220V 电压电源和适合放置电子设备的环境条件，并备有有线电话网络接口的用户线。
2. 链路设备2.1 链路设备是由MSLYWYZ-50-12(CA)漏泄电缆、KTL110-L 矿用本安型中继器、KTL110-F 矿用本安型功率分配器、JHH-2接线盒及末端接线盒（负载）组成。
2.2 漏泄电缆沿的矿道向需要无线覆盖区域架设；每隔一定的距离接入1个中继器放大信号；遇矿道分岔时，通过分配器实现信号分路与合路。
2.3 每段漏泄电缆的末端接上1个末端接线盒，使系统阻抗匹配。
2.4 中继器电源有基台稳压电源通过漏泄电缆馈电提供，如果矿道总长每超过8000米，需另配1部KDW25稳压电源，通过分配器接入漏泄电缆，以补偿电源损耗。
2.5 为了便于漏泄电缆的生产和运输，电缆长度（300~400）米/卷，组网中使用接线盒连接。
3. 终端设备3.1 移动终端设备由KTL110-S 手持机和耳机组成。
3.2 手持机由使用者携带，可实现移动通信，如果在噪声环境下，可使用耳机来保证通信效果。
4. 本系统具有较强的扩展性，根据需要可随时方便地对信道数、信号覆盖的距离及手持机进行增容和扩充。
矿用无线通信系统使用说明书煤矿通信系统,煤矿,矿井,广播系统矿用无线通信系统使用说明书煤矿通信系统,煤矿,矿井,广播系统1、概述：1.1 用途KT201矿用无线通信系统做为新一代的矿井无线传输系统，采用WIFI与TCP/IP技术相结合，在煤矿井下实现了无线数据的高速传输，为煤矿提供了一个宽带无线传输平台。
该系统根据长春东煤机电研究所企业标准《Q/DMJD 30-2022 KT201矿用无线通信系统》研制、生产、配套和使用，以光纤网络为骨干(接入现有工业环网或独立组网)，以无线网络延伸，在煤矿井下设立若干基站，通过无线通信手段，为实现人员的语音通信、人员管理、数字化视频监控及环境监测等提供了一个共用的平台；也为实现生产调度、应急救援与安全监控与督察提供了良好的应用基础。
系统可根据用户的实际需要灵活配置，它的推广应用将使煤矿通信走上新的台阶。
KT201矿用无线通信系统可根据煤矿企业的不同需求，配备不同的功能模块从而实现不同的功能。
通过无线通信系统，可以实现煤矿企业的通信一体化、管理一体化，数据交换的一体化、数据存储与使用的一体化。
避免了采用多个单独系统所带来的数据格式不一、交换效率低下、安全性差等诸多问题。
KT201矿用无线通信系统分地面和井下两部分。
地面部分由无线控制主机、语音服务器、KJJ127矿用隔爆兼本安型环网交换机以及专用监控软件组成，可配中英文打印机、远程终端、大屏幕投影仪等设备构成功能强大的信息处理中心。
井下部分主要由KJJ127矿用隔爆兼本安型环网交换机、KT201-F矿用隔爆兼本安型无线基站、DXB18矿用隔爆型电池箱、佩带在作业人员身上的KT201-S矿用本安型手机以及矿用通信光缆等构成通信网络。
1.2 系统型号含义如下图1所示：1.3使用环境条件煤矿通信系统,煤矿,矿井,广播系统1.3.1安装于地面机房、调度室的设备，环境条件须符合下列条件: 1.3.1.1环境温度为15℃～30℃；1.3.1.2相对湿度为40%～70%（+25℃）；1.3.1.3 大气压力为80kPa～106kPa；1.3.1.4清洁、无强磁场干扰,无腐蚀性气体和无爆炸性气体。
KT26型矿井小灵通无线调度通信系统基于成熟的城市无线PHS（小灵通）技术，是针对矿区井下作业环境和安全生产要求而研制推出的多功能无线通信系统。
该系统可对有线电话用户、无线电话用户混合组网、统一编号，实现了矿区移动用户、固定用户的统一调度和指挥，并能实现矿区移动通信网与公众移动通信网的汇接联网。
点击图片可放大(右键可打开产品网页）系统功能外线电话与系统内手机或者固定电话可相互呼叫通话；系统内手机之间或手机与固定电话之间可互相呼叫通话；系统内各手机之间可发送短信、短信群发；具有手机位置定位功能；设有系统维护终端，具有维护和管理功能；具有调度功能，对无线用户和固定用户可实现群呼、强拆、强插、会议等功能；手机具有较长的待机时间，可达120 小时以上；基站控制器与基站之间可采用阻燃双绞线进行ISDN 数字传输，并为基站提供远程馈电；有线用户可通过KTA7型矿用安全耦合器连接井下KTH8/B 本安自动电话机。
技术参数系统容量调度用户容量为32～256 门（有线+无线，可任意设定），可根据需要扩容中继容量为24 个E1 中继接口/16 线环路中继，每个E1 口可连接一台基站控制器基站控制器：8台，每台基站控制器容量为16 个基站传输距离U口：基站控制器与基站U口采用2芯双绞线传输信息，煤矿井下采用φ0.8线径的矿用通信电缆，传输距离3 km以上基站无线覆盖范围不小于200 m，手机在基站无线覆盖范围内实现无线通信无线参数载波间隔：300 kHz复用方式： TDMA/TDD 时分多址/时分双工复用空中信道数：4调制方式：π/4-QPSK信号传输速率：384 kbps语音编码：ADPCM 32 kbps射频功率：手机10 mW，井下基站20 mW，地面基站40 mW、200 mW、500 mWKT26型矿井小灵通无线调度通信系统基本配置表序号设备名称设备型号防爆型式备注1 无线调度交换机KTJ4H 地面一般型必备2 矿用基站控制器KTW18 Exd I 必备3 矿用基站KTW19 Exd[ib] I 必备4 矿用本安手机KTW20 Exib I 必备5 矿用本安耦合器KTA7 [Exib] I 实现有线调度6 本安自动电话机KTH8 Exib I 实现有线调度7 矿用本安分线盒KLH2、KP5001 Exib I实现有线调度8 阻燃通信光缆MGTJSV Exib I 多芯光缆9 矿用通信电缆MHYBV、MHYVR Exib I 多芯电缆。
