在COMSOL中,如何获取某一点或某一条线上的计算结果

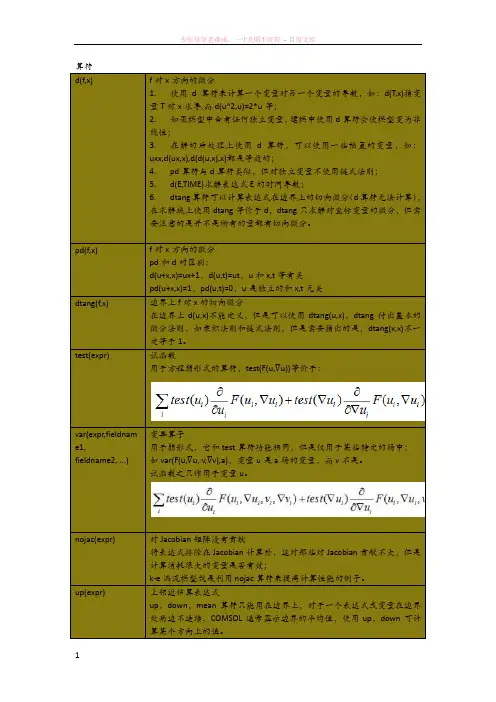

算符 d(f,x)f 对x 方向的微分1. 使用d 算符来计算一个变量对另一个变量的导数，如：d(T,x)指变量T 对x 求导,而d(u^2,u)=2*u 等；2. 如果模型中含有任何独立变量，建模中使用d 算符会使模型变为非线性；3. 在解的后处理上使用d 算符，可以使用一些预置的变量，如：uxx,d(ux,x),d(d(u,x),x)都是等效的；4. pd 算符与d 算符类似，但对独立变量不使用链式法则；5. d(E,TIME)求解表达式E 的时间导数；6. dtang 算符可以计算表达式在边界上的切向微分（d 算符无法计算），在求解域上使用dtang 等价于d ，dtang 只求解对坐标变量的微分，但需要注意的是并不是所有的量都有切向微分。

pd(f,x)f 对x 方向的微分 pd 和d 的区别：d(u+x,x)=ux+1，d(u,t)=ut ，u 和x,t 等有关pd(u+x,x)=1，pd(u,t)=0，u 是独立的和x,t 无关dtang(f,x)边界上f 对x 的切向微分在边界上d(u,x)不能定义，但是可以使用dtang(u,x)，dtang 付出基本的微分法则，如乘积法则和链式法则，但是需要指出的是，dtang(x,x)不一定等于1。

test(expr)试函数用于方程弱形式的算符，test(F(u,∇u))等价于：var(expr,fieldnam e1,fieldname2, ...)变异算子用于弱形式，它和test 算符功能相同，但是仅用于某些特定的场中； 如var(F(u,∇u, v,∇v),a)，变量u 是a 场的变量，而v 不是。

试函数之只作用于变量u 。

nojac(expr)对Jacobian 矩阵没有贡献将表达式排除在Jacobian 计算外，这对那些对Jacobian 贡献不大，但是计算消耗很大的变量是否有效；k -e 湍流模型就是利用 nojac 算符来提高计算性能的例子。

在COMSOL中,如何获取某一点或某一条线上的计算结果在COMSOL中，如何获取某一点或某一条线上的计算结果？(2011-08-17 06:37:52)如何获取COMSOL计算结果中的某一点(给定坐标)，或某一条线上的计算结果?例如:用AC/DC 模块计算的某个区域的电场，我们可以把它导入文件，但是在文件中的坐标太多，不容易找到需求的点，如果要一条曲线上的一系列点更是不可能，有没有其它办法得到？例如只按坐标点或其它要求导出数据。

解答：在COMSOL中有多种手段实现这种功能：1、后处理>数据显示>求解域，在出现的对话框中指定坐标、表达式、以及解的精度等，结果显示在下方的消息窗口（显示的是指定点的计算结果）。

2、后处理>剖面图参数，选择“线/拉伸”标签，在“剖面线数据”中输入需要计算的线段的两个端点坐标，输入相应的表达式，即可得到需要的线段的后处理结果；选择“点”标签，在“坐标”中输入需要计算的点坐标，输入相应的表达式，即可得到需要的点的后处理结果；3、菜单后处理>域图参数，选择“线/拉伸”标签或者“点”标签，指定的边界或者点，输入相应的表达式，即可得到需要的后处理结果。

4、选择“文件>输出>后处理数据”，选择“求解域”标签，在“位置”选项下选择“从文件读取坐标”，将需要的坐标保存为txt文档加载进来，选择合适的表达式，然后在“通用”下，输出至指定的文件即可。

5、运行“文件>用户端/服务器/MATLAB>连接到MATLAB”，将COMSOL Multiphysics与MATLAB 环境连接，然后选择“文件>输出>FEM结构”，最后在MATLAB中调用脚本函数，例如posteval、postinterp等得到需要的结果。

可参考Reference Guide中的以post 开头的脚本函数的说明。

c o m s o l操作技巧-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANcomsol操作技巧下面是本人在利用comsol解决实际问题时碰到的一些问题，通过上网查询，以及自己想出的方法进行解决，很多是网络是无法直接查询到，希望和大家一起分享，也许其中的某条正是你下载冥思苦想要解决的问题，希望能够帮到你。

上网查找的部分如有侵权，请告之删除，谢谢！（一）利用comsol的计算源程序，来建立新的循环计算如果需要利用其它计算后的数值代入到comsol进行后计算，这就不可避免的要利用comsol的源程序进行后学的连续计算，这里主要需解决在次计算利用上次计算初始值的问题，下面两段就是有无利用上次计算结果作为初始值的程序：%正常的求解% Solve problem=femtime(fem, ...'solcomp',{'T'}, ...'outcomp',{'T'}, ...'blocksize','auto', ...'tlist',[colon(0,,1)], ...'estrat',1, ...'tout','tlist', ...'linsolver','gmres', ...'itrestart',100, ...'prefuntype','right', ...'prefun','gmg', ...'prepar',{'presmooth','ssor','presmoothpar',{'iter',3,'relax',},'postsmooth' ,'ssor','postsmoothpar',{'iter',3,'relax',},'csolver','pardiso'}, ...'mcase',[0 1]);%将上次求解结果作为下次计算的初始值的求解% Mapping current solution to extended meshinit = asseminit(fem,'init',,'xmesh',,'blocksize','auto');%（此处是关键）% Solve problem=femtime(fem, ...'init',init, ... %（此处是关键）'solcomp',{'T'}, ...'outcomp',{'T'}, ...'blocksize','auto', ...'tlist',[colon(0,,1)], ...'estrat',1, ...'tout','tlist', ...'linsolver','gmres', ...'itrestart',100, ...'prefuntype','right', ...'prefun','gmg', ...'prepar',{'presmooth','ssor','presmoothpar',{'iter',3,'relax',},'postsmooth' ,'ssor','postsmoothpar',{'iter',3,'relax',},'csolver','pardiso'}, ...'mcase',[0 1]);（二）对常数进行赋值下面一段程序是comsol中常数的赋值语句：% Constants= {'U0','', ...'I0','35', ...'It1','35', ...'It2','35', ...'It3','35', ...'It4','35', ...'Vt1','4', ...'Vt2','4', ...'Vt3','4', ...'Vt4','4', ...'OpenVt1','', ...'OpenVt2','', ...'OpenVt3','', ...'OpenVt4',''};我们可以通过以下语句对其中的35,4,进行修改It1=700;It2=700;It3=700;It4=700;(1,6)={It1};(1,8)={It2};(1,10)={It3};(1,12)={It4};这样就可以实现常量变成变量，进行计算了（三）启动COMSOL with MATLAB 2007b时，MATLAB和COMSOL Multiphysics用户界面都没有出现该问题多出现在Windows上使用COMSOL with MATLAB 2007b，MATLAB 2007a及更早的版本没有这种问题。

COMSOL Multiphysics使用技巧(旧版通用)一、全局约束/全局定义对于多物理仿真,添加全局约束就是COMSOL非常有用的功能之一。

例如,对于一个涉及传热的仿真,希望能够调整热源Q_0的大小,从而使得某一位置处的温度T_probe恒定在指定值T_max,我们可以直接将这个全局约束添加进来即可。

有些情况下,全局约束可能包含有对时间的微分项,也就就是常说的常微分方程(ODE),COMSOL同样也支持自定义ODE作为全局约束。

例如,在一个管道内流体+物质扩散问题的仿真中,利用PID 算法控制管道入口的流速u_in_ctrl,从而使得某一位置处的浓度conc 恒定在指定值c_set 。

(基本模块模型库 > Multidisciplinary > PID control)。

需要添加的PID 算法约束如下式:要添加上述约束,除变上限积分项外,另外两项都可以很容易的在边界条件中的“入口流速”设置中直接定义。

因此,这个变上限积分需要转化成一个ODE,作为全局约束加入。

令⎰-=tdt set c conc 0)_(int ,方程两边同对时间t 求导,得到set c conc dtd _int -=。

在COMSOL 中,变量u 对时间的导数,用ut 表示。

因此变量int 的时间导数即为intt 。

利用COMSOL 的“ODE 设定”,我们可以很容易的将intt-(conc-c_set)=0这个ODE 全局约束添加入模型之中。

二、积分耦合变量COMSOL的语法中,变量u对空间的微分,分别默认为用ut,ux,uy,uz等来表示,这为仿真提供了极大的便利。

那么对变量u的空间积分呢？COMSOL提供了积分耦合变量来实现这一功能。

积分耦合变量分为四种:点(point)积分耦合变量、边(edge)积分耦合变量、边界(boundary)积分耦合变量、求解域(subdomain)积分耦合变量。

根据模型的维度,会有相应积分耦合变量。
