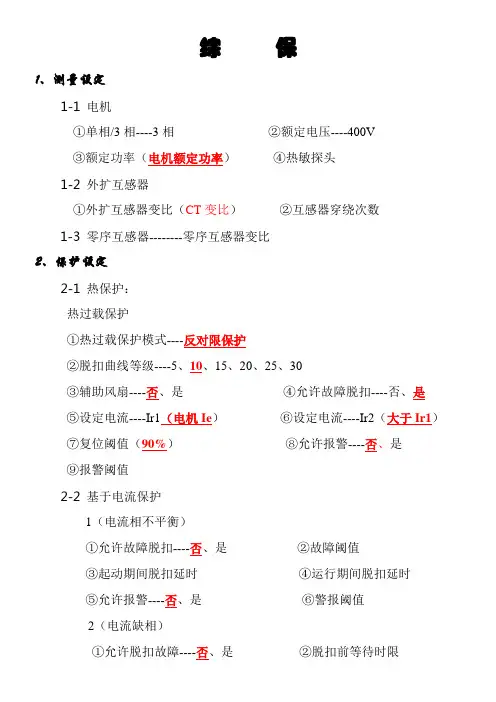

综保1、测量设定1-1电机①单相/3相----3相②额定电压----400V③额定功率（电机额定功率）④热敏探头1-2外扩互感器①外扩互感器变比（CT变比）②互感器穿绕次数1-3零序互感器--------零序互感器变比2、保护设定2-1热保护：热过载保护①热过载保护模式----反对限保护②脱扣曲线等级----5、10、15、20、25、30③辅助风扇----否、是④允许故障脱扣----否、是⑤设定电流----Ir1（电机Ie）⑥设定电流----Ir2（大于Ir1）⑦复位阈值（90%）⑧允许报警----否、是⑨报警阈值2-2基于电流保护1（电流相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电流缺相）①允许脱扣故障----否、是②脱扣前等待时限③允许报警----否、是3（电流相序逆转）①相序----A、B、C②允许故障脱扣----否、是4（长时间起动）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限5（堵转）①允许故障脱扣----否、是②故障阈值（400%）③脱扣前等待时限（2S）④允许报警----否、是⑤警报阈值6（欠电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值7（过电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值8（接地漏电流）①允许故障脱扣----否、是②故障阈值（0.03A）③脱扣前等待时限（3S）④允许报警----否、是⑤警报阈值2-3基于电压保护1（电压相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电压缺相）①允许脱扣故障----否、是②脱扣前等待时限（1S）③允许报警----否、是3（电压相序逆转）----允许故障脱扣----否、是4（欠电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（过电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2-4功率保护：1（功率过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2（功率过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值3（功率因数过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值4（功率因数过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（电压跌落管理）①电压跌落功能---- 无、允许停机、自动重起动②停机阈值（70%Un）③瞬时重起动（0.2S）④延时重起动（5S）⑤重起动阈值（95%Un）⑥自动重起动时限（1S）3、控制设定（不动）3-1通讯失效处理1（HMI通讯失效）----保持、L01 L02断开2（网络通讯失效）------保持、L01 L02断开3-2远程/本地控制----1（远程控制通道）-----通讯网络、输入端子2（本地控制通道）-----输入端子、HMI人机界面3（使能R/L切换键）--否、是4（开机模式）-----------远程控制、本地控制5（切换模式）-----------停机切换、无扰切换3-3停止功能使能----1（接线端子）-----------否、是2（HMI）-----------------否、是3-4 L13功能设置----未设置、外部就绪3-5诊断类故障----1（接线错误）----------允许故障脱扣----否、是2（合—分诊断）-------①允许故障脱扣----否、是②允许报警----------否、是3-6故障复位----复位方式----手动复位、远程复位3-7电动机----1（操作模式）----自定义逻辑2（起动频率限制）3（直接切换）----否、是4（切换暂停时长）3-8接触器----接触器规格4、服务4-1日期和时间----年、月、日、小时、分钟、秒4-2 HMI设置----1语言----English、中文2对比度3亮度4运转指示灯颜色----红色、绿色5温度单位----摄氏度、华氏度6监控浏览----电动机状态、日期、时间、末次启动、热状态、剩余热状态、距离脱扣时长、平均电压、L1-L2电压、L2-L3电压、L3-L1电压、电压相不平衡、平均电流、L1电流、L2电流、L3电流、平均电流％7监控浏览----L1电流%、L2电流%、L3电流%、电流相不平衡、接地漏电流、有功功率、无功功率、累计有用功、功率因数、频率、热敏探头、累计运转时长、起动次数/小时、I/O状态、控制模式8密码----------更改密码9 HMI通讯----①波特率----19200波特、9600波特②奇偶效验----偶校验、无校验③通讯丢失----允许故障脱扣----否、是允许报警----否、是4-3网络1网络设置-----①地址②波特率----自动波特率、19200波特③奇偶效验----奇校验、偶校验④优先顺序----低位优先、高位优先⑤通讯丢失----允许故障脱扣----否、是允许警报----否、是通讯超时时限2 设备状态----①波特率②奇偶效验③地址4-4历史记录----①最近5此故障历史----1倒数第0次故障2倒数第1次故障3倒数第2次故障4倒数第3次故障5倒数第4次故障②累计次数----所有报警、自动复位、热过载故障、热过载警报、电流相不平衡、电流缺相、长时间起动、堵转、欠电流、过电流、接地漏电流、电压相不平衡、电压缺相、欠电压、过电压、减载门机、瞬时重起动、延时重起动、手动重起动、功率过低、功率过高、欠功率因数、过功率因数、HMI通讯丢失、网络设置故障、网络端扣、诊断类故障、接线类故障、内部故障③电动机数据统计----1累计运转时长2电动机起动次数3末次起动时长4末次起动电流5累计有用功6累计无用功④LTMR数据统计----1 LTMR温度缝制2 L01闭合次数3 L02闭合次数4-5系统设置----进入系统设置----否、是4-6设置----设置通道选择----1 通过HMI键盘2 通过PC软件3 通过网络4-7产品标识号----Ⅰ主控单元LTMR----LTMR27MBDS1N1 11473.032S1N1 0005.0002.W0V 2.4.0001.35-27A24VDC6L1.4L0MODBUSⅡ扩展单元LTME----LTMEV40BDS1N1 11485.070S1N2 0005.0031.W0V1.5.00024VDC4L14-8自检测试----允许故障脱扣----否、是开始自检----------否、是4-9清除----------清除全部----------否、是清除控制器设定-否、是5、语言----English中文。

施耐德综保操作说明（二）引言概述：本文档旨在为用户提供施耐德综保操作的详细说明。

综保系统是一种兼容多种通信协议的集中式综合保护装置，能够监测和保护电力系统中的各种设备。

本文将分为五个大点进行说明，包括系统启动与关闭、系统设置、测量与监测、保护与告警、系统维护与故障排除。

正文内容：一、系统启动与关闭：1. 检查系统连接：确保综保设备与电力系统的连接正确无误。

2. 打开综保系统：按照设备说明手册上的要求，将电源开关打开。

3. 系统自检：系统将进行自检程序，确保各个功能正常运行。

4. 系统关闭：在不使用时，将综保系统断开电源，并按照设备说明手册操作进行关闭。

二、系统设置：1. 时钟设置：按照设备说明手册上的要求设置综保设备的时钟准确性。

2. 通信设置：根据需要，选择合适的通信协议，并进行相应的设置。

3. 参数配置：根据电力系统的特点和需求，对综保设备进行参数配置。

4. 用户管理：设置合适的用户权限，确保只有授权用户可以访问综保系统。

5. 数据备份与恢复：定期备份综保系统的数据，并了解如何进行数据恢复。

三、测量与监测：1. 监测电流和电压：了解如何实时监测电流和电压的数值，并进行数据分析。

2. 监测负荷：通过综保系统监测电力系统的负荷情况，及时发现异常。

3. 监测电能参数：了解如何监测电能参数，如功率、功率因数等。

4. 故障检测：在电力系统故障发生时，综保系统能够及时发出警报并记录故障信息。

5. 数据记录与分析：学习如何自动记录电力系统数据，并进行数据分析以提高系统的可靠性。

四、保护与告警：1. 过流保护：设置合适的过流保护电流阈值，并了解过流保护的动作原理。

2. 过压保护：设置合适的过压保护电压阈值，并了解过压保护的动作原理。

3. 过载保护：根据电力系统的负荷情况，设置合适的过载保护参数。

4. 短路保护：了解短路保护的原理，并进行相应的参数配置。

5. 告警处理：学习如何处理综保系统发出的告警信息，及时采取措施。

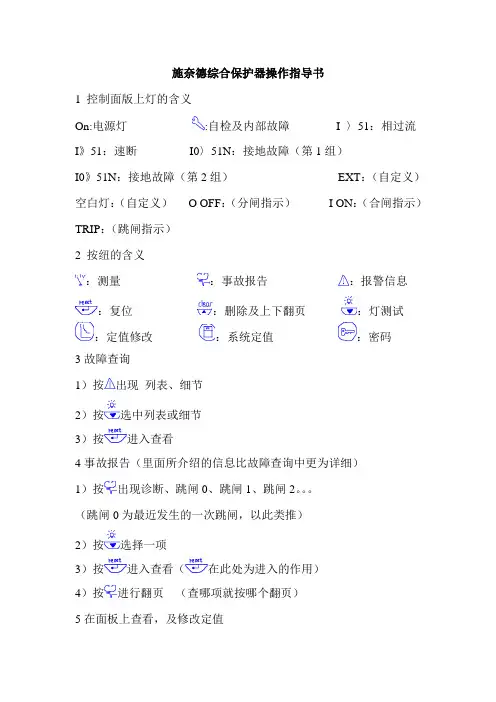

施奈德综合保护器操作指导书
1 控制面版上灯的含义
On:电源灯:自检及内部故障I 〉51：相过流I》51：速断I0〉51N：接地故障（第1组）
I0》51N：接地故障（第2组）EXT：（自定义）空白灯：（自定义）O OFF：（分闸指示）I ON：（合闸指示）TRIP：（跳闸指示）
2 按纽的含义
：测量：事故报告：报警信息
：复位：删除及上下翻页：灯测试
：定值修改：系统定值：密码
3故障查询
1）按出现列表、细节
2）按选中列表或细节
3）按进入查看
4事故报告（里面所介绍的信息比故障查询中更为详细）
1）按出现诊断、跳闸0、跳闸1、跳闸2。

（跳闸0为最近发生的一次跳闸，以此类推）
2）按选择一项
3）按进入查看（在此处为进入的作用）
4）按进行翻页（查哪项就按哪个翻页）
5在面板上查看，及修改定值
1）先按提示需输入密码
2）按四次（相当于输入0000）
3）按进行系统定值的输入及查看
（按翻页，按进入，再按上下调值）
4）按进行保护定值的输入及查看
（按翻页，按进入，再按上下调值）
注意：由于在操作的过程中容易进行误操作，改完定值后应认真确认6计量
按可进入查看电压、电流等。

施耐德PRIMSA低压开关柜PPT美配合浑然天成Prism 高可靠性的低压ma压成套开关设备P i Prisma 系列:满美配合浑然天成适于从第三产业Prisma G /GX Prisma P 开关满足不同场合的各种需要业到工业领域的所有工作环境X 外壳: 630A, Icw 25 KA rms/1 sec.IP30~IP43关柜: 4000 A, Icw 85 kArms/1sec.IP20~IP54美配合浑然天成安全的 Prisma 全温升界限在各种配置下进行测试电介质性短路强度内部弧故障耐受符合IEC 4391保护电路电气间隙IEC 439.1EN 60 439.1BS 5436GB 7251机械操作保护等级Prisma 的所Prisma 功能的开关设备全型式试验(TTA)包括:限性质度路的连续性隙和爬电距离作级所有标准方案都通过了全型式试验能系统是真正的全型式试验功能系统Prisma P Prisma P 电美配合浑然天成额定绝缘电压100额定工作电压690冲击耐受电压12k水平母线400垂直母线400额定峰值耐受电流187额定短时耐受电流85k整体防护可选配，IP 2分隔类型1电气技术参数00VAC0VACkV00A00A7kAkA rms/1skA rms/1s20-30-31-54－2－3－4Prisma P Prisma P 框美配合浑然天成。

700宽主框架及扩展基本高度：2025宽度：700扩展宽度：300，650，850深度：400，600扩展深度：400，600 说明:框架结构本骨架扩展扩展部分可在基本骨架的右边或左边Prisma P Prisma P美配合浑然天成。

900宽主框架及扩展基本高度：2025宽度：900扩展宽度：300，650，850深度：400，600扩展深度：400，600说明: 框架结构本骨架扩展:扩展部分可在基本骨架的右边或左边Prisma Prisma 美配合浑然天成。
