机械设计中公差配合经验

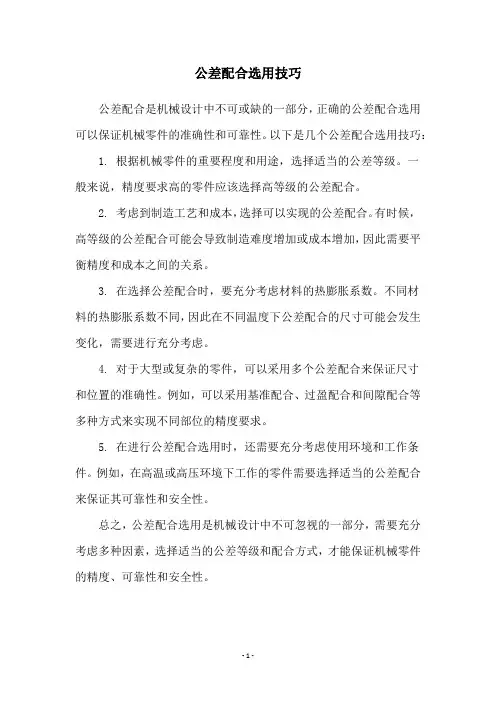

公差配合选用技巧
公差配合是机械设计中不可或缺的一部分，正确的公差配合选用可以保证机械零件的准确性和可靠性。

以下是几个公差配合选用技巧： 1. 根据机械零件的重要程度和用途，选择适当的公差等级。

一
般来说，精度要求高的零件应该选择高等级的公差配合。

2. 考虑到制造工艺和成本，选择可以实现的公差配合。

有时候，高等级的公差配合可能会导致制造难度增加或成本增加，因此需要平衡精度和成本之间的关系。

3. 在选择公差配合时，要充分考虑材料的热膨胀系数。

不同材
料的热膨胀系数不同，因此在不同温度下公差配合的尺寸可能会发生变化，需要进行充分考虑。

4. 对于大型或复杂的零件，可以采用多个公差配合来保证尺寸
和位置的准确性。

例如，可以采用基准配合、过盈配合和间隙配合等多种方式来实现不同部位的精度要求。

5. 在进行公差配合选用时，还需要充分考虑使用环境和工作条件。

例如，在高温或高压环境下工作的零件需要选择适当的公差配合来保证其可靠性和安全性。

总之，公差配合选用是机械设计中不可忽视的一部分，需要充分考虑多种因素，选择适当的公差等级和配合方式，才能保证机械零件的精度、可靠性和安全性。

- 1 -。

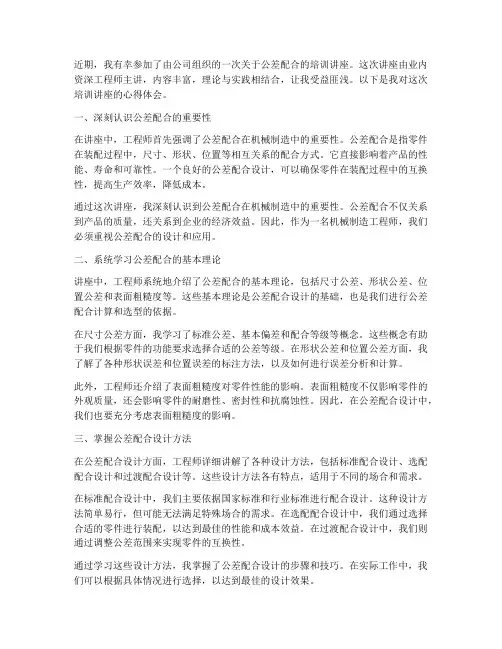

近期，我有幸参加了由公司组织的一次关于公差配合的培训讲座。

这次讲座由业内资深工程师主讲，内容丰富，理论与实践相结合，让我受益匪浅。

以下是我对这次培训讲座的心得体会。

一、深刻认识公差配合的重要性在讲座中，工程师首先强调了公差配合在机械制造中的重要性。

公差配合是指零件在装配过程中，尺寸、形状、位置等相互关系的配合方式。

它直接影响着产品的性能、寿命和可靠性。

一个良好的公差配合设计，可以确保零件在装配过程中的互换性，提高生产效率，降低成本。

通过这次讲座，我深刻认识到公差配合在机械制造中的重要性。

公差配合不仅关系到产品的质量，还关系到企业的经济效益。

因此，作为一名机械制造工程师，我们必须重视公差配合的设计和应用。

二、系统学习公差配合的基本理论讲座中，工程师系统地介绍了公差配合的基本理论，包括尺寸公差、形状公差、位置公差和表面粗糙度等。

这些基本理论是公差配合设计的基础，也是我们进行公差配合计算和选型的依据。

在尺寸公差方面，我学习了标准公差、基本偏差和配合等级等概念。

这些概念有助于我们根据零件的功能要求选择合适的公差等级。

在形状公差和位置公差方面，我了解了各种形状误差和位置误差的标注方法，以及如何进行误差分析和计算。

此外，工程师还介绍了表面粗糙度对零件性能的影响。

表面粗糙度不仅影响零件的外观质量，还会影响零件的耐磨性、密封性和抗腐蚀性。

因此，在公差配合设计中，我们也要充分考虑表面粗糙度的影响。

三、掌握公差配合设计方法在公差配合设计方面，工程师详细讲解了各种设计方法，包括标准配合设计、选配配合设计和过渡配合设计等。

这些设计方法各有特点，适用于不同的场合和需求。

在标准配合设计中，我们主要依据国家标准和行业标准进行配合设计。

这种设计方法简单易行，但可能无法满足特殊场合的需求。

在选配配合设计中，我们通过选择合适的零件进行装配，以达到最佳的性能和成本效益。

在过渡配合设计中，我们则通过调整公差范围来实现零件的互换性。

通过学习这些设计方法，我掌握了公差配合设计的步骤和技巧。

一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。

零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。

（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可能把零件的尺寸加工得绝对准确。

为了保证互换性，必须将零件尺寸的加工误差限制在一定范围内，为例，说明公差的有关术语（轴，类同）。

1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。

其数值应优先用标准直径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有：上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。

尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。

如图１a所示的孔径：基本尺寸＝Ø30最大极限尺寸＝Ø30.010最小极限尺寸= Ø29.990上偏差ES=最大极限尺寸—基本尺寸=30.010-30=+0。

010下偏差EI=最小极限尺寸—基本尺寸=29.990-30=-0.010公差=最大极限尺寸—最小极限尺寸=3。

010-29.990=0.020=E S-EI=+0.010-（-0.010）=0。

020如果实际尺寸在Ø30.010与Ø29.990这间，即为合格。

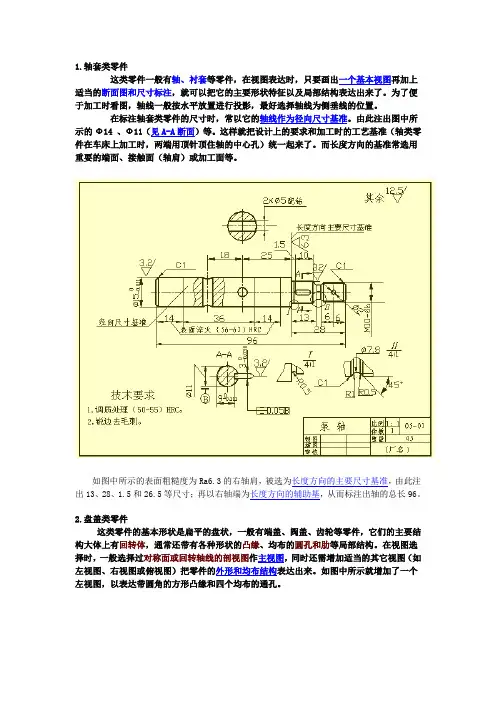

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

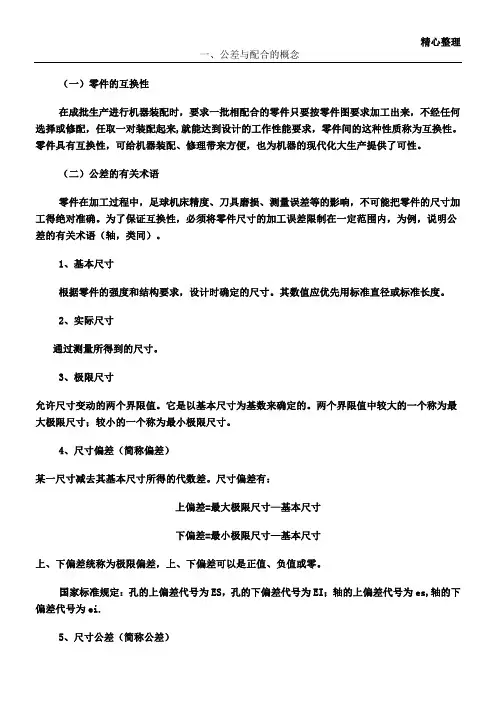

精心整理一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。

零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。

（二）公差的有关术语1234下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。

尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。

?如图１a所示的孔径：6如图1b所示，零线是在公差带图中用以确定偏差的一条基准线，即零偏差线。

通常零线表示基本尺寸。

在零线左端标上“0”“+”、“—”号，零线上方偏差为正；零线下方偏差为负。

公差带是由代表上、下偏差的两条直线所限定的一个区域，公差带的区域宽度和位置是构成公差带的两个要素。

为了简便地说明上述术语及其相互关系，在实用中一般以公差带图表示。

公差带图是以放大图形式画出方框的，注出零线，方框宽度表示公差公差值大小，方框的左右长度可根据需要任意确定。

为区别轴和孔的公差带，一般用斜线表示孔的公差带；用加点表示轴的公差。

7、标准公差与标准公差等级标准公差是国家标准所列的以确定公差带大小的任一公差。

标准公差等级是确定尺寸精确程度的等级。

标准公差分20个等级，即IT01、IT0、IT1、IT—18，表示标准公差，阿拉伯数字表示标准公差等级，其中IT01级最高，等级依次降低，IT18级最低。

对于一定的基本尺寸，标准公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。

国家标准将500mm以内的基本尺寸范围分成13段，按不同的标准公差等级列出了各段基本尺寸的标准公差值，见表82孔、轴（1（2。

HEBEINONGJI摘要:机械制造业的发展在工业领域中占据着非常重要的地位，源于机械制造业水平的高低直接反映出我国科学技术的发展水平，因此在当前要加强对机械设计与制造的重视程度，强化机械制造业深入分析和研究。

但是目前机械制造业的发展现状，还存在部分的问题需要进一步的解决，在机械设计与制造的过程中公差配合起着非常重要的作用，本文主要是针对机械设计与制造中的公差配合以及应用效果进行分析和研究，旨在充分利用公差配合这一要素有效解决机械设计与制造中存在的问题，以此促进机械制造业的发展，为我国科技水平的提升奠定坚实的基础。

关键词:机械设计;机械制造;公差配合;应用效果机械设计与制造中的公差配合及其应用效果商洛职业技术学院机电工程系陈其我国经济市场的发展在一定程度上助推了工业制造产业的发展,而机械设计与制造是工业发展的核心动力。

在工业快速发展的时代背景下，我国机械设计与制造技术也得到了有效的发展和创新，而公差配合在机械设计与制造中起着非常关键的作用，无论是对零部件的质量提升还是对生产成本的管控都起着非常重要的作用。

基于此本文主要是针对公差配合在机械设计与制造中的应用展开一系列的分析和探究，旨在有效加大公差配合在机械设计与制造中的应用效果，为我国工业机械制造业的发展提供有效的保障。

1公差配合概述公差公差是指所允许的零件几何参数变动量，在机械设计与制造中可以被称为几何参数的有设计制造产品的直径、长度以及宽度等。

在机械设计与制造的过程中，必须要确保设计生产的零件具有一定的可替代性，对于可以代替的零件要求具备基本的使用功能,并且生产规格在规定的标准范围内，而这个范围就是通过公差决定的。

公差可以分为尺寸公差、形状公差、位置公差。

尺寸公差是指在零件生产的过程中可接受的零件尺寸变动范围；形状公差是指零件几何要求的形状只能在被允许的范围内进行变动;位置公差是指几何要素的位置能够允许的范围。

在国际标准中,公差一共分为20个等级，数字越大代表公差的等级越高,而能够允许的范围就越大。

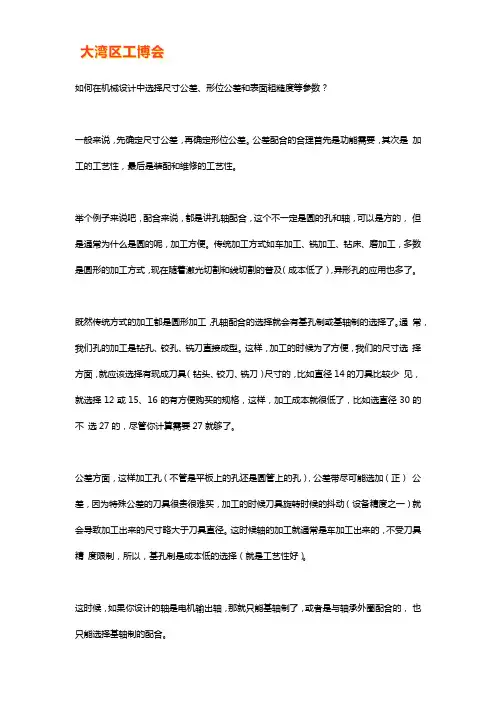

如何在机械设计中选择尺寸公差、形位公差和表面粗糙度等参数？一般来说，先确定尺寸公差，再确定形位公差。

公差配合的合理首先是功能需要，其次是加工的工艺性，最后是装配和维修的工艺性。

举个例子来说吧，配合来说，都是讲孔轴配合，这个不一定是圆的孔和轴，可以是方的，但是通常为什么是圆的呢，加工方便。

传统加工方式如车加工、铣加工、钻床、磨加工，多数是圆形的加工方式，现在随着激光切割和线切割的普及（成本低了），异形孔的应用也多了。

既然传统方式的加工都是圆形加工，孔轴配合的选择就会有基孔制或基轴制的选择了。

通常，我们孔的加工是钻孔、铰孔、铣刀直接成型。

这样，加工的时候为了方便，我们的尺寸选择方面，就应该选择有现成刀具（钻头、铰刀、铣刀）尺寸的，比如直径14的刀具比较少见，就选择12或15、16的有方便购买的规格，这样，加工成本就很低了，比如选直径30的不选27的，尽管你计算需要27就够了。

公差方面，这样加工孔（不管是平板上的孔还是圆管上的孔），公差带尽可能选加（正）公差，因为特殊公差的刀具很贵很难买，加工的时候刀具旋转时候的抖动（设备精度之一）就会导致加工出来的尺寸略大于刀具直径。

这时候轴的加工就通常是车加工出来的，不受刀具精度限制，所以，基孔制是成本低的选择（就是工艺性好）。

这时候，如果你设计的轴是电机输出轴，那就只能基轴制了，或者是与轴承外圈配合的，也只能选择基轴制的配合。

配合怎么选呢，就是说间隙配合、过渡配合、过盈配合这三个什么时候选用。

简单说来是这样，不重要、不影响装配后的精度（如会有螺丝连接紧固的）选择间隙配合就可以，转动方向是单向、且是连续的工作状态，就是间隙配合即可，至于间隙大小的选择，看装配的难度了，越松就越容易装配。

举个例子，如果是单向间歇运转且转动位移要求精度不高、转速不高的带平键的孔轴配合，也可以选择间隙配合，但是需要有两个90度的相间隔的紧定螺钉紧定定位。

如果是有键配合的，其中一个紧定螺钉要锁在平键的上面。

机械设计中的公差与配合在机械设计中，公差与配合是非常重要的概念。

公差是指零件尺寸与设计要求之间的允许偏差范围，而配合则是指不同零件之间相互间隙的大小。

准确的公差和合适的配合对于机械设备的性能和可靠性至关重要。

一、公差的定义与分类公差是对零件尺寸变化的容许范围的界定。

公差是设计和制造的妥协结果，它既要满足功能的需求，又要考虑到制造的可行性。

在机械设计中，公差通常分为以下几类：1. 基本公差：基本公差是指根据设计要求给定的一个标准公差，用于控制零件尺寸的变化范围。

根据国际标准ISO 286，基本公差分为四个等级，分别用字母T、S、H和N表示，其中T级为最严格，N级为最宽松。

2. 配合公差：配合公差是指由配合零件特性和使用要求来确定的公差。

根据配合要求的不同，配合公差可以分为间隙配合、过盈配合和干涉配合三种类型。

3. 标准公差：标准公差是指由标准规定的常用公差，用于机械设计和制造过程中的参考。

例如ISO 2768-1、ISO 2768-2和GB/T 1804等标准都规定了常用的公差等级和范围。

二、配合类型与选择原则在机械设计中，不同的配合类型适用于不同的应用场景。

正确选择合适的配合类型可以保证机械装配的精度和可靠性。

下面介绍一些常见的配合类型和选择原则：1. 间隙配合：间隙配合是指在配合零件之间留有一定的间隙，可以容许零件相对运动。

间隙配合适用于要求较高的转动性能和密封性能的场合，例如轴与轴承之间的配合。

2. 过盈配合：过盈配合是指配合零件之间存在压力或紧固力，以增加摩擦力或传递力。

过盈配合适用于要求较高的定位精度和传递力的场合，例如齿轮与轴的配合。

3. 干涉配合：干涉配合是指配合零件之间存在重叠或交叉，需通过压入或加热等方式进行装配。

干涉配合适用于要求较高的连接强度和刚性的场合，例如轴套与轴的配合。

在选择配合类型时，需要考虑到零件的功能要求、使用环境和装配工艺等因素，并根据经验和计算来确定合适的配合公差和间隙。

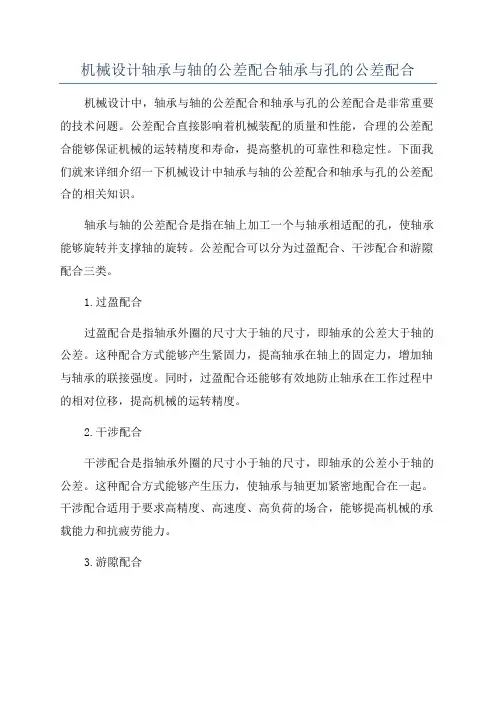

机械设计轴承与轴的公差配合轴承与孔的公差配合机械设计中，轴承与轴的公差配合和轴承与孔的公差配合是非常重要的技术问题。

公差配合直接影响着机械装配的质量和性能，合理的公差配合能够保证机械的运转精度和寿命，提高整机的可靠性和稳定性。

下面我们就来详细介绍一下机械设计中轴承与轴的公差配合和轴承与孔的公差配合的相关知识。

轴承与轴的公差配合是指在轴上加工一个与轴承相适配的孔，使轴承能够旋转并支撑轴的旋转。

公差配合可以分为过盈配合、干涉配合和游隙配合三类。

1.过盈配合过盈配合是指轴承外圈的尺寸大于轴的尺寸，即轴承的公差大于轴的公差。

这种配合方式能够产生紧固力，提高轴承在轴上的固定力，增加轴与轴承的联接强度。

同时，过盈配合还能够有效地防止轴承在工作过程中的相对位移，提高机械的运转精度。

2.干涉配合干涉配合是指轴承外圈的尺寸小于轴的尺寸，即轴承的公差小于轴的公差。

这种配合方式能够产生压力，使轴承与轴更加紧密地配合在一起。

干涉配合适用于要求高精度、高速度、高负荷的场合，能够提高机械的承载能力和抗疲劳能力。

3.游隙配合游隙配合是指在轴与轴承之间保留一定的间隙，使轴承能够在轴上有一定的活动空间。

游隙配合能够满足机械的运动要求，并且能够减小因热胀冷缩引起的安装变形和运动阻力，提高机械的效率和精度。

轴承与孔的公差配合是指在机械的孔上加工一个与轴承相适配的孔，使轴承能够安装在孔中并旋转。

与轴承与轴的公差配合相似，轴承与孔的公差配合也可以分为过盈配合、干涉配合和游隙配合三类。

1.过盈配合过盈配合是指轴承外径的尺寸大于孔的尺寸，即轴承的公差大于孔的公差。

这种配合方式能够产生紧固力，使轴承和孔更加牢固地连接在一起，提高机械的传动精度和可靠性。

2.干涉配合干涉配合是指轴承外径的尺寸小于孔的尺寸，即轴承的公差小于孔的公差。

这种配合方式能够产生压力，使轴承和孔之间形成紧密的连接，增加机械的承载能力和抗疲劳能力。

3.游隙配合游隙配合是指在孔上保留一定的间隙，使轴承能够在孔中有一定的活动空间。

公差配合总结的知识点公差配合是指零件之间的尺寸关系，即公差是用来规定零件尺寸和形位误差的。

公差配合是机械产品制造中的重要环节，它直接影响着产品的质量和使用性能。

在实际生产过程中，合理的公差配合能够保证产品的可靠性和稳定性，降低生产成本，提高生产效率。

一、公差配合的基本概念1. 公差公差是指一定尺寸范围内的允许偏离值。

在实际生产中，由于零件制造的原因，很难做到尺寸的精确控制，因此需要规定一个允许偏差范围，这个范围就是公差。

2. 配合配合是指两个或两个以上零件在装配时的间隙和压合情况。

合适的配合能够保证零件能够正常地装配在一起，并且在运动过程中能够保持稳定。

3. 公差配合公差配合是指在设计和制造过程中，对零件的尺寸和形位误差进行合理的控制，以保证零件能够正常地配合在一起，并且在使用过程中能够满足设计要求。

二、公差配合的分类1. 尺寸配合尺寸配合是指零件之间的尺寸关系，包括间隙配合和压合配合两种。

（1）间隙配合间隙配合是指在零件装配时，零件之间留有一定的间隙，以便于安装和调整。

间隙配合通常用于轴与孔、轴承与轴等部件之间。

（2）压合配合压合配合是指在零件装配时，零件之间没有间隙，而是通过压力或力矩使其紧密结合。

压合配合通常用于销轴与轴孔、齿轮与轴等部件之间。

2. 形位配合形位配合是指零件之间的形位关系，包括平面配合、轴线配合、倾斜配合等。

（1）平面配合平面配合是指零件之间的平面间隙或重合关系，通常用于机床的滑块、机箱的盖板等部件之间。

（2）轴线配合轴线配合是指零件之间的轴线位置关系，通常用于轴承座与基座、机床的导轨等部件之间。

（3）倾斜配合倾斜配合是指零件之间的倾斜角度关系，通常用于机床的斜齿轮等部件之间。

三、公差配合的原则1. 实用性原则公差配合应以实用性为原则，即根据零件的使用情况和装配工艺，选择合适的公差配合方案。

2. 适度原则公差配合应以适度为原则，即在保证产品质量和稳定性的前提下，尽量缩小公差，降低生产成本。

试论公差配合在机械设计与机械制造中的应用引言在机械领域中，公差配合是一个非常重要的概念，它直接涉及到零部件的准确度、功能性和可靠性。

在机械设计与机械制造过程中，合理地使用公差配合可以提高零部件的装配精度，降低成本，增加机械系统的性能和可靠性。

本文将从公差配合的基本原理、在机械设计与制造中的应用以及未来发展趋势等方面进行探讨。

一、公差配合的基本原理1.1 公差的定义公差是指允许的变动范围，是用来描述零件尺寸、形状和位置误差的一种指标。

通常用上限公差和下限公差表示，在设计图纸上表现为“最大值-Max”和“最小值-Min”。

公差可以分为尺寸公差、形位公差和周期公差等不同类型，每种类型的公差都有其具体的表述方式和计算方法。

1.2 配合的概念配合是指两个或多个零部件间的相对位置关系，在机械制造中，配合可分为间隙配合、过盈配合和干涉配合等不同类型。

合适的配合可以保证零部件在装配时满足设计要求，确保机械系统的正常运行。

1.3 公差配合的原则公差配合在机械设计与机械制造中需遵循以下原则：（1）充分考虑零件的功能和应力情况，在不影响使用性能的前提下，尽量缩小公差范围，以提高零件的精度和可靠性；（2）根据零部件在装配时的要求，选择合适的配合类型，确保零件能够准确地定位和连接；（3）根据不同的零件特性和制造工艺要求，合理分配公差，尽可能减少生产成本。

二、公差配合在机械设计中的应用2.1 公差配合与设计阶段在机械设计阶段，公差配合的设计是非常重要的。

设计人员需要充分考虑零部件的功能要求、装配精度和制造成本等方面，合理选择公差范围和配合方式，从而确保最终的产品能够满足设计要求。

以汽车发动机的曲轴与轴承为例，曲轴的公差设计应考虑到受力情况、转动精度和轴承的尺寸公差等因素，以确保曲轴能够在高速旋转时不产生过大的振动和噪音。

而轴承的公差设计需考虑到与曲轴的配合要求，确保在装配后能够达到合适的间隙配合。

2.2 公差配合对产品性能的影响合理的公差设计可以直接影响产品的性能。

公差配合应用示例
公差配合是机械工程中非常重要的概念，它指的是在机械零件的设计和制造过程中，通过合理地控制零件的尺寸公差和形位公差，使得各个零件之间能够相互配合，达到预定的功能和性能要求。

以下是公差配合的一些应用示例：
1. 轴和轴承的配合：在机械传动中，轴和轴承是非常重要的零件。

为了保证轴和轴承之间的良好配合，需要控制轴的直径公差和轴承的孔径公差，使得轴能够在轴承内自由旋转，同时又不会出现过大的间隙或过紧的配合。

2. 齿轮副的配合：在齿轮传动中，齿轮副的配合也非常重要。

为了保证齿轮副的正常运转，需要控制齿轮的模数公差、齿形公差和齿向公差等，使得两个齿轮之间能够正确地啮合，传递动力。

3. 螺栓和螺母的配合：在机械连接中，螺栓和螺母是非常常见的零件。

为了保证螺栓和螺母之间的良好配合，需要控制螺栓的直径公差和螺母的孔径公差，使得螺栓能够顺利地穿过螺母，并且能够提供足够的紧固力。

4. 机床主轴和刀柄的配合：在机床加工中，主轴和刀柄是非常重要的零件。

为了保证主轴和刀柄之间的良好配合，需要控制主轴的锥度公差和刀柄的锥度公差，使得刀柄能够正确地安装在主轴上，保证加工精度。

总之，公差配合在机械工程中应用非常广泛，它是保证机械零件质量和性能的重要手段之一。

机械零件的公差与配合1. 公差的概念1.1 什么是公差？在机械设计中，为了确保零件之间的配合和互换，不同零件之间必须有一定的间隙或间隔。

这种间隙或间隔就是公差。

公差是指零件实际尺寸与设计尺寸之间的差异。

1.2 公差的作用公差的存在可以解决机械零部件在制造和装配过程中不可避免的尺寸误差。

公差的正确设计和控制对于确保零件的互换性、装配性和性能的稳定性具有重要意义。

2. 公差的表示方法2.1 数字表示法公差可以通过数字来表示，常见的表示方法有两种：加减法表示法和上下限法表示法。

加减法表示法以设计尺寸为基准，使用加减符号和数字表示上下公差限。

例如，如果设计尺寸为50mm，公差为±0.05mm，则用50±0.05表示。

上下限法表示法用上限和下限来表示公差范围。

例如，如果设计尺寸为50mm，公差为±0.05mm，则用50H0.05表示上限为50.05mm，下限为49.95mm。

2.2 字母表示法字母表示法是一种常用的公差表示方法，由大写字母和数字组成。

大写字母表示公差区间的等级，数字表示零件的尺寸等级。

例如，IT6表示公差等级为6的零件。

字母表示法中的字母一般分为基本偏差字母（如A、B和C）和副偏差字母（如H、K和N）。

基本偏差字母表示基本尺寸与公差限的差，而副偏差字母表示零件的公差区间。

3. 配合的概念与分类3.1 什么是配合？配合是指两个相互配合的零件之间的间隙或间隔。

配合的选择和设计决定了零件之间的连接方式和运动方式。

3.2 配合的分类根据零件配合的性质和要求，配合可以分为以下几种类型：•紧配合：零件之间没有间隙，在装配过程中需要施加力使其相互配合。

•松配合：零件之间有一定的间隙，可以直接装配在一起。

•运动配合：用于要求零件之间有一定相对运动的情况，如滑动副、转动副等。

•不运动配合：用于要求零件之间无相对运动的情况，如固定副、定位副等。

4. 公差与配合的关系4.1 公差对配合的影响公差的大小和公差的分配直接影响着零件配合的可靠性和精度。

公差配合与测量技术总结1500
公差配合与测量技术是机械设计和工程制造中非常重要的核心内容之一。

下面对公差配合与测量技术进行总结：
一、公差配合
1. 公差的定义：公差是指设计尺寸与制造尺寸之间的允许误差范围。

2. 公差分类：公差分为基本公差和附加公差两类。

基本公差是确定零件间或工件间的尺寸配合关系的公差,而附加公差是指因零件或工件制造和加工过程中的种种原因而形成的一种允许误差。

3. 公差配合标准：公差配合标准是国家规定的一套公差方案和标准件的组合,它包括了各种与公差有关的标准法规和技术要求。

4. 公差配合类型：公差配合类型分为轴向配合、平面配合、齿轮配合、轴和套的配合等多种类型。

不同的类型需要根据其特点选择不同的公差方案和标准件组合。

二、测量技术
1. 检测、测量的含义：检测是对工件尺寸、形状、位置、表面质量等进行检查,而测量则是确定工件尺寸、形状、位置、表面质量等的具体数值。

2. 测量工具：测量工具有共用工具和专用工具两种。

共用工具如游标卡尺、千分表、外径卡尺等,而专用工具则侧重于测量某种类型的工件尺寸或形状。

3. 测量精度：测量精度是指测量结果与真实值之间的差异。

测量精度的大小一般与测量工具的精度、测量环境的稳定性、操作人员的经验等有关。

4. 测量方法：测量方法包括直接测量法、间接测量法和比较测量法等。

不同的方法适用于不同的测量对象和测量要求。

综上所述,公差配合与测量技术对于机械设计和工程制造具有不可替代的重要作用,是机械制造领域中必须掌握的核心技术之一。

试论公差配合在机械设计与机械制造中的应用公差配合是机械设计和机械制造中非常重要的概念，它直接影响着产品的质量和性能。

在机械制造中，公差配合的选择直接关系着产品的精度、可靠性和经济性。

本文试图从公差配合的定义、分类、应用以及对机械设计和机械制造的影响等方面进行论述，希望对读者有所启发。

一、公差配合的定义公差配合指的是零件之间的配合间隙或重合量，也可以理解为零件与零件之间的相对位置关系。

公差是指零件尺寸的允许偏差，配合是指两个零件的相对尺寸关系。

公差配合是通过对零件的尺寸和公差进行合理的设计，使得零件之间能够具有规定的配合间隙和重合量，以满足机械装配的要求。

根据国际标准ISO1101的规定，公差配合可以分为三类：基本尺寸制、基本偏差制和基本配合制。

1. 基本尺寸制：是指零件的尺寸基准，通常采用一组基本尺寸和与其对应的基本偏差来确定零件的尺寸范围。

基本尺寸制适用于对零件尺寸精度要求较高的场合，比如精密仪器、精密零件等。

3. 基本配合制：是指零件之间的配合要求，通过设置上偏差配合、下偏差配合和不偏差配合来确定零件之间的配合关系。

基本配合制适用于对零件之间的配合要求较高的场合，比如轴承、传动零件等。

三、公差配合在机械设计中的应用在机械设计中，公差配合是非常重要的，它直接决定了产品的质量、性能和可靠性。

合理的公差设计可以保证产品的装配精度，减少配合间隙，提高产品的寿命和性能。

也可以减少浪费，提高生产效率。

轴承是机械中常用的零部件，它直接影响着机械的转动精度和寿命。

在轴承设计中，公差配合的选择非常重要。

一般来说，对于精密轴承，需要采用较小的配合间隙，以保证轴承的装配精度和使用性能；对于一般轴承，则可以适当放大配合间隙，以降低成本和提高生产效率。

在零件装配设计中，合理的公差配合可以保证零件的装配精度和稳定性。

一般来说，对于需要高精度的装配，需要采用小间隙配合或过盈配合，以保证装配的精度和稳定性；对于一般装配，则可以适当放大配合间隙，以方便装配。
