蒸汽管网水力热力耦合计算方法

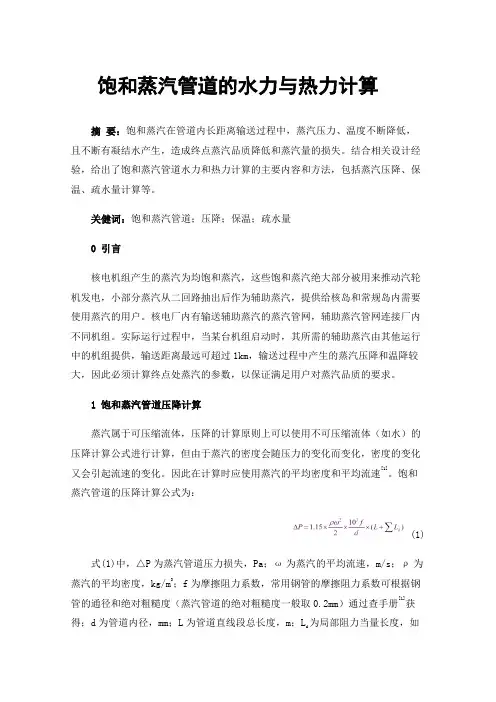

9.1蒸汽网路系统一、蒸汽网路水力计算的基本公式计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下R = 6.88×10-3×K0.25×(G t2/ρd5.25)，Pa/m （9-1）d = 0.387×[K0.0476G t0.381/ (ρR)0.19]，m （9-2）Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]，t/h （9-3）式中 R ——每米管长的沿程压力损失（比摩阻），Pa/m ；G t ——管段的蒸汽质量流量，t/h；d ——管道的内径，m；K ——蒸汽管道的当量绝对粗糙度，m，取K=0.2mm=2×10-4 m；ρ ——管段中蒸汽的密度，Kg/m3。

为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。

附录9-1给出了蒸汽管道水力计算表。

二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导致蒸汽密度变化较大。

2、ρ值改变时，对V、R值进行的修正在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。

如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。

v sh = ( ρbi / ρsh) · v bi m/s （9-4）R sh= ( ρbi / ρsh) · R bi Pa/m （9-5）式中符号代表的意义同热水网路的水力计算。

3、K值改变时，对R、L d值进行的修正（1）对比摩阻的修正、当蒸汽管道的当量绝对粗糙度K sh与计算采用的蒸汽水力计算表中的K bi=0.2mm不符时，同样按下式进行修正：R sh=(K sh / K bi)0.25 · R bi Pa/m （9-6）式中符号代表意义同热水网路的水力计算。

供热蒸汽管路和凝结水管路水力计算（一）供热管网水力计算的基本原理蒸汽供热系统的管网由供汽管网和凝结水回收管网组成。

蒸汽供热系统管网水力计算的主要任务主要有以下三类：（1）按已知的热媒（蒸汽或凝结水）流量和压力损失，确定管道的直径。

（2）按已知热媒流量和管道直径，计算管道的压力损失，确定管路各进出口处的压力。

当供汽管路输送过热蒸汽时，还应计算用户入口处的蒸汽温度。

（3）按已知管道直径和允许压力损失，计算或校核管道中的流量。

根据水力计算的结果，不仅能分别确定蒸汽供热系统的管径、流量、压力以及温度，还可进一步确定汽源的压力和温度、凝结水回收系统的型式以及凝结水泵的扬程等。

本指导书主要阐述水力计算的基本原理、凝结水管网的水力工况、上述第一类计算的基本方法、基本步骤及典型计算示例。

至于上述第二类和第三类计算，由于与第一类计算原理相同、方法相似，因此未作详细说明。

1. 供热管网水力计算的基本公式在管路的水力计算中，通常把管路中流体流量和管径都没有改变的一段管子称为一个计算管段。

任何一个供热系统的管路都是由许多串联或并联的计算管段组成的。

当流体沿管道流动时，由于流体分子间及其与管壁间存在摩擦，因而造成能量损失，使压力降低，这种能量损失称为沿程损失，以符号“Δp y ”表示；而当流体流过管道的一些附件（如阀门、弯头、三通、散热器等）时，由于流动方向或速度的改变，产生局部旋涡和撞击，也要损失能量使压力降低，这种能量损失称为局部损失，以符号“Δp j ”表示。

因此，管路中每一计算管段的压力损失，都可用下式表示：Δp = Δp y +Δp j = Rl + Δp j Pa (2—1)式中:Δp —— 计算管段的压力损失，Pa ；Δp y —— 计算管段的沿程损失，Pa ；Δp j —— 计算管段的局部损失，Pa ；R —— 每米管长的沿程损失，又称为比摩阻，Pa/m ；L —— 管段长度，m 。

比摩阻可用流体力学的达西·维斯巴赫公式进行计算：22v d R ρλ= Pa/m (2—2)式中：λ —— 管段的摩擦阻力系数；d —— 管子内径，m ；v —— 热媒在管道内的流速，m/s ；ρ—— 热媒的密度，kg/m 3。

项目二 室内蒸汽供暖工程施工 模块八：室内蒸汽供暖系统的水力计算单元1 蒸汽供暖系统的水力计算方法2-8-1-2室内高压蒸汽供暖系统的水力计算方法1.高压蒸汽管路的水力计算方法高压蒸汽管路水力计算的任务同样是选择管径和计算压力损失。

其水力计算原理与低压蒸汽管路相同，沿途蒸汽量的变化和蒸汽密度的变化同样可以忽略不计。

高压蒸汽管路内蒸汽的流动状态属于紊流过渡区或阻力平方区，管壁的绝对粗糙度K 值在设计中仍采用0.2mm 。

在有关的设计手册中，室内高压蒸汽供暖系统的水力计算表，是按不同蒸汽表压力（200kPa 、300kPa 、400kPa 三种）制定的。

室内高压蒸汽管路的局部压力损失通常用当量长度法计算，蒸汽管路的管件、阀件等的局部阻力当量长度l d 可查阅有关设计手册确定。

高压蒸汽供暖系统蒸汽管路的水力计算方法有：平均比摩阻法和限制流速法。

（1)平均比摩阻法：为了便于各并联管路之间阻力的平衡，增加疏水器后的余压以利于凝水顺利回流，在工程设计中规定：室内高压蒸汽供暖系统最不利管路的总压力损失不宜超过系统始端压力的1/4。

平均比摩阻可按下式计算R pj = Lp ∑α41 (6-1-2)式中 α——沿程损失占总损失的百分数，查附录17，高压蒸汽供暖系统α=80%；p ——蒸汽供暖系统的始端压力（Pa ）； ΣL ——最不利管路的总长度（m ）。

（2)限制流速法 如果高压蒸汽供暖系统始端压力较高，留有足够的余压后，作用在蒸汽管路上的压力仍然较高，管中的流速会比较大，为了避免水击和噪音，便于排除蒸汽管路中的凝水。

《供暖通风与空气调节设计规范》规定，高压蒸汽供暖系统最大允许流速，汽水同向流动时不应超过80m/s ；汽水逆向流动时不应超过60m/s 。

在工程设计中可以采用常用的流速确定管径并计算其压力损失。

为了使系统节点压力不会相差很大以保证系统正常运行，最不利管路的推荐流速一般比最大允许流速低很多，通常推荐采用v=15～40m/s （小管径取低值）。

蒸汽采暖系统水力计算蒸汽采暖系统水力计算是指通过对管道网络、阀门、泵等元件进行分析和计算，确定流体在管道中的压力和流量分配，以保证系统能够正常运行。

水力计算是蒸汽采暖系统设计中的重要环节，也是保证系统效率和安全性的关键。

以下是蒸汽采暖系统水力计算的详细解释：1. 管网分析：首先需要对管道系统进行分析，确定管道直径、长度、材质等参数，并绘制出管道网络图。

通过管道网络图可以明确管道的路径以及各个分支的长度和管径，为后续的水力计算提供基础数据。

2. 流量计算：流量是蒸汽采暖系统设计的关键参数之一，也是水力计算的核心内容。

流量的计算需要考虑系统的热负荷、热传递系数、温差、流速等因素，并且需要根据实际情况进行修正，保证计算结果的准确性。

3. 压力计算：蒸汽采暖系统中，压力是保证系统正常运行的关键因素之一。

压力计算需要考虑管道长度、管径、阀门、泵等元件的压力损失情况，以及系统的设计压力，通过计算确定系统各点的压力分布和管网的工作压力范围。

4. 泵选型：泵是蒸汽采暖系统的主要动力设备，泵的选型需要考虑系统的热负荷、流量、压力等因素，并且需要根据实际情况进行修正。

在选型过程中还需要考虑泵的效率、可靠性、维护成本等因素。

5. 阀门选型：阀门在蒸汽采暖系统中起到了调节流量和控制压力的作用，阀门的选型需要根据系统的热负荷、流量、压力等参数进行综合考虑，并且需要根据实际情况进行修正。

在选型过程中还需要考虑阀门的材质、密封性、可靠性等因素。

总之，蒸汽采暖系统水力计算是系统设计的重要环节，通过对管道网络、阀门、泵等元件进行综合分析和计算，保证系统能够正常运行，提高系统的效率和安全性。

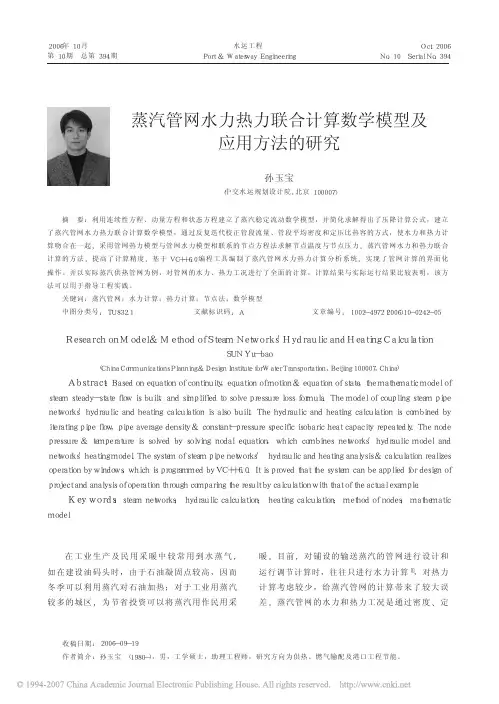

２００６年１０月第１０期总第３９４期Ｏｃｔ．２００６Ｎｏ．１０ＳｅｒｉａｌＮｏ．３９４水运工程Ｐｏｒｔ＆ＷａｔｅｒｗａｙＥｎｇｉｎｅｅｒｉｎｇ收稿日期：２００６－０９－１９作者简介：孙玉宝（１９８０－），男，工学硕士，助理工程师，研究方向为供热、燃气输配及港口工程节能。
